ESTE POST ES PARA AQUELLOS QUE COMPRAN UN ESTEREO Y NO TIENEN NI LA MENOR IDEA DE COMO CONECTARLO AL AUTITO,
Y LA VERDAD NO ES NADA DE OTRO MUNDO!!!
Empezemos:
La mayoria de los estereos se sacan colocando un alambre en cada de sus orificios son cuatro, metes el alambre hasta el fondoy despues estiras el estereo sale solo. Yo lo hice con unos electrodos jj los pele en las punta hasta que quedo el alambre solo.
Quitamos el stereo original, desconectamos su ficha, y con la ayuda de un multimetro buscamos corriente constante y corriente con ignicion(solo corriente al girar la llave)
Una vez que tenemos las corrientes constantes y de ignicion desconectamos la bateria, siempre es recomendable para cualquier trabajo electrico en nuestro autito.
Hay fichas que traen todo en uno
y otras vienen separado una trae las conexiones de audio y la otra de alimentacion pero los colores son universales
A continuacion cada color y a donde debe de ir conectado e ilustrado al final con un diagrama. Usen para las uniones de cable cinta de aislar.
Amarillo
12 voltios constantes.
Rojo
12 voltios a la ignición.
Negro
Tierra. (Conecta este cable a la carrocería del vehículo. Antes debes limpiar de pintura para que haga buén contacto.)
Gris
Conéctalo al positivo (+) del parlante delantero derecho.
Gris con línea negra
Conéctalo al negativo (-) del parlante delantero derecho.
Blanco
Conéctalo al positivo (+) del parlante delantero izquierdo.
Blanco con línea negra
Conéctalo al negativo (-) del parlante delantero izquierdo.
Violeta
Conéctalo al positivo (+) del parlante trasero derecho.
Violeta con línea negra
Conéctalo al negativo (-) del parlante trasero derecho.
Verde
Conéctalo al positivo (+) del parlante trasero izquierdo.
Verde con línea negra
Conéctalo al negativo (-) del parlante trasero izquierdo.
Azul obscuro
En caso de que cuentes con antena eléctrica, éste cable se encarga de "subirla" cuando enciendes el estereo y la "baja" cuando lo apagas. Obviamenta va conectado a la antena eléctrica.
Azul obscuro con línea blanca
Este cable se encarga de encender y apagar el amplificador. Conéctalo al remoto del amplificador en caso de que cuentes con él.
Anaranjado
Este cable se encarga de desvanecer la iluminación del estereo cuando se encienden las luces y se conecta a algún cable que tenga voltaje al encender las luces. Si no se conecta no pasa nada, solamente se ilumina el estereo con la misma intensidad en el día o en la noche.

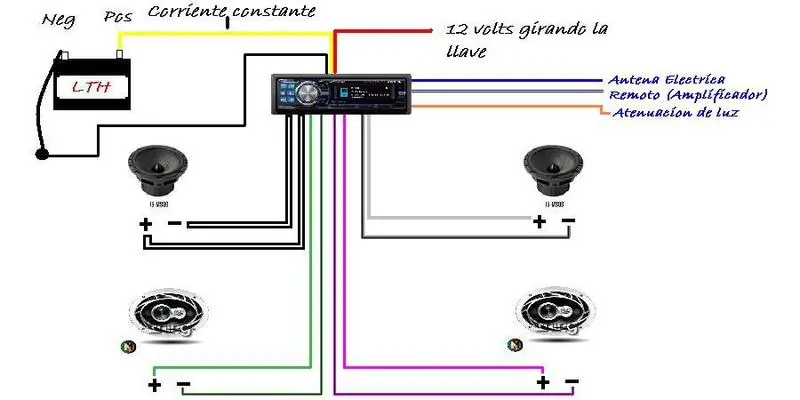

Asi te debe quedar!
Consejo!!
Si quieren que el estereo prenda sin poner la llave en contacto deben empalmar el amarillo con el rojo y llevarlos directo a positivo.
Y eso es todo, nada de otro mundo como dije antes.
Espero que les siva un abrazo!!!!!
