Configuracion Cable de Red
Bueno, este post esta orientado a personas que quieren armar un cable de red, ya sea para su pc, jugar en red con un amigo, prestarle internet a tu sensual vecina, o si sos empleado en una casa de computación, y no querés pasar un mal rato por que armaste mal un cable. Cualquiera sea el caso, seguro te va a venir bien esta info.
Las dos Normas especificas para Computadoras
El cableado estructurado para redes de computadores nombran dos tipos de normas o configuraciones a seguir, estas son: La EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B) que comúnmente le llamamos norma A y norma B. La diferencia entre ellas es el orden de los colores de los pares a seguir para el conector RJ45.

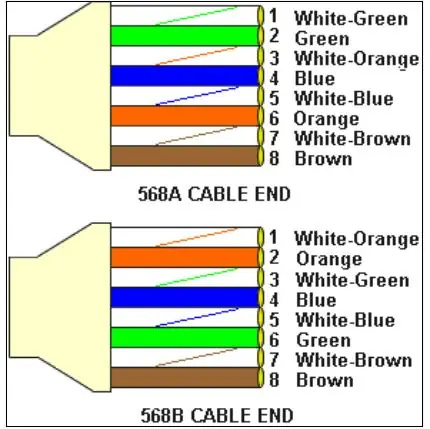

A continuacion se muestra el orden de cada norma:

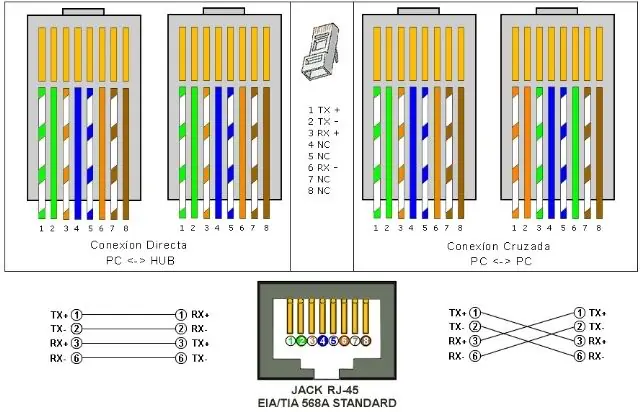

Como armar un cable de red cruzado para conectar dos computadores entre si?
El cable cruzado es utlizado para conectar dos PCs directamente o equipos activos entre si, como hub con hub, con switch, router, etc.
Un cable cruzado es aquel donde en los extremos la configuracion es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmision de un lado para que llegue a recepcion del otro, y la recepcion del origen a transmision del final.
Para crear el cable de red cruzado, lo unico que deberá hacer es armar un extremo del cable con la norma T568A y el otro extremo con la norma T568B.
Nota: Ciertos equipos activos tienen la opcion de predeterminarles que tipo de cable van a recibir, si uno recto o uno cruzado, esto se realiza a traves de un boton o via software (programacion del equipo), facilitando asi al personal que instala y mantiene la red el trabajo del cableado.
Como armar un cable de red directo para conectar un computador a un HUB o SWITCH?
El cable recto es sencillo de construir, solo hay que tener la misma norma en ambos extremos del cable. Esto quiere decir, que si utilizaste la norma T568A en un extremo del cable, en el otro extremo tambien debes aplicar la misma norma T568A.
Este tipo de cables es utilizado para conectar computadores a equipos activos de red, como Hubs, Switchers, Routers.
Terminales de Transmision y Recepcion
Las redes de computadores no utilizan los 4 pares (8 cables) en su totalidad, utilizan solamente 4 cables: 2 para transmitir y 2 para recibir.
La norma que mas se recomienda en Argentina, es la T568A, que viene a ser la norma que mas se usa en nuestro pais.
Ultimo concejo, antes de poner los cables en la ficha, corroborar que los colores de los cables estén alternados, es decir, uno oscuro, uno claro, uno oscuro, uno claro, etc.
Bueno gente, seguro que a mas de uno le va a servir, obvio si tienen una pinza crimpeadora:
