hola amigos de T! hoy les voy a mostrar lo que vengo haciendo hace 2 meses en tercer año del ciclo basico de la escuela tecnica n34 hermitte
aca tenemos una foto del plano

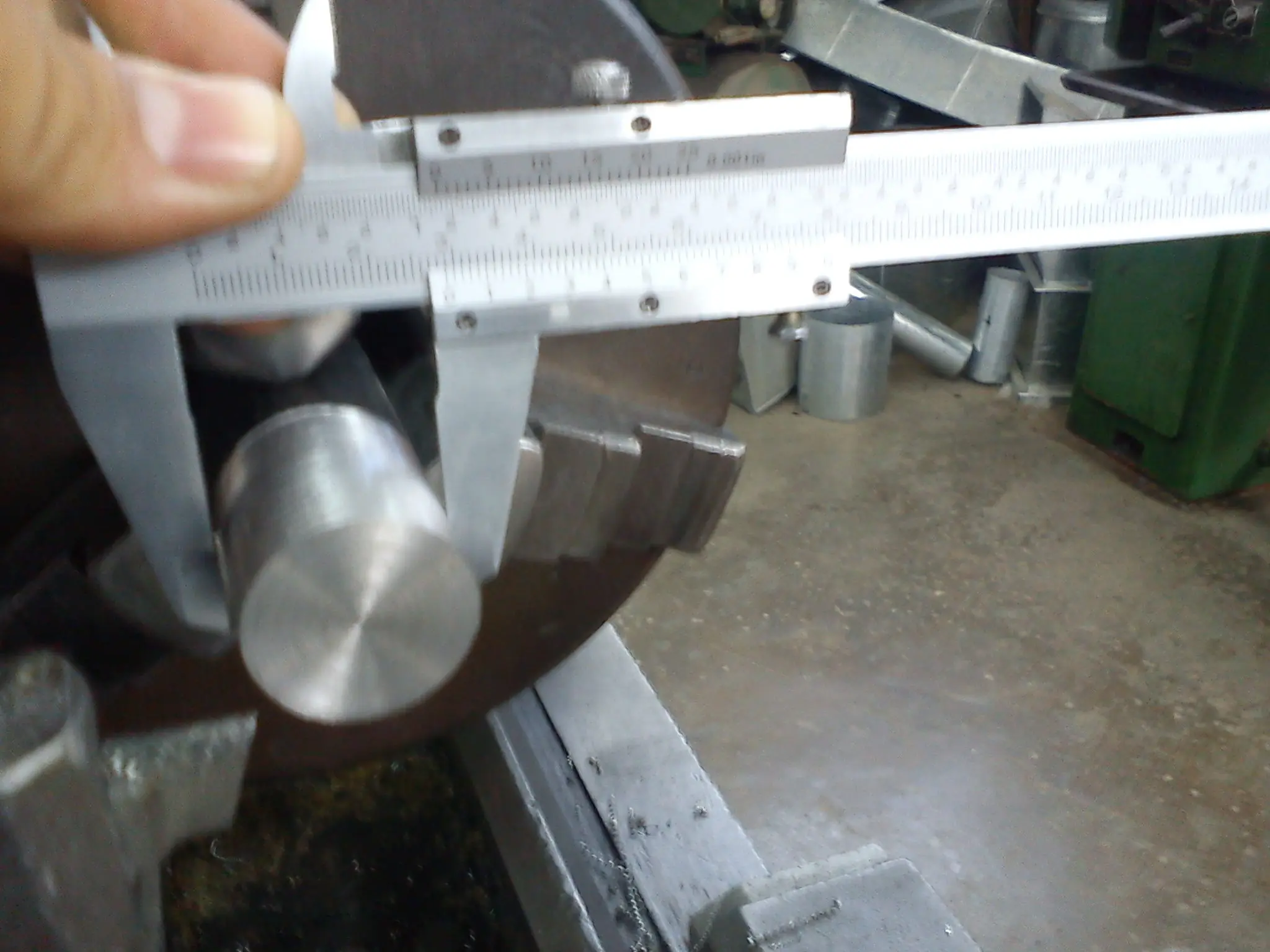

empezamos trozando el material a 77mm y frenteamos a 75
un pequeño video del automatico

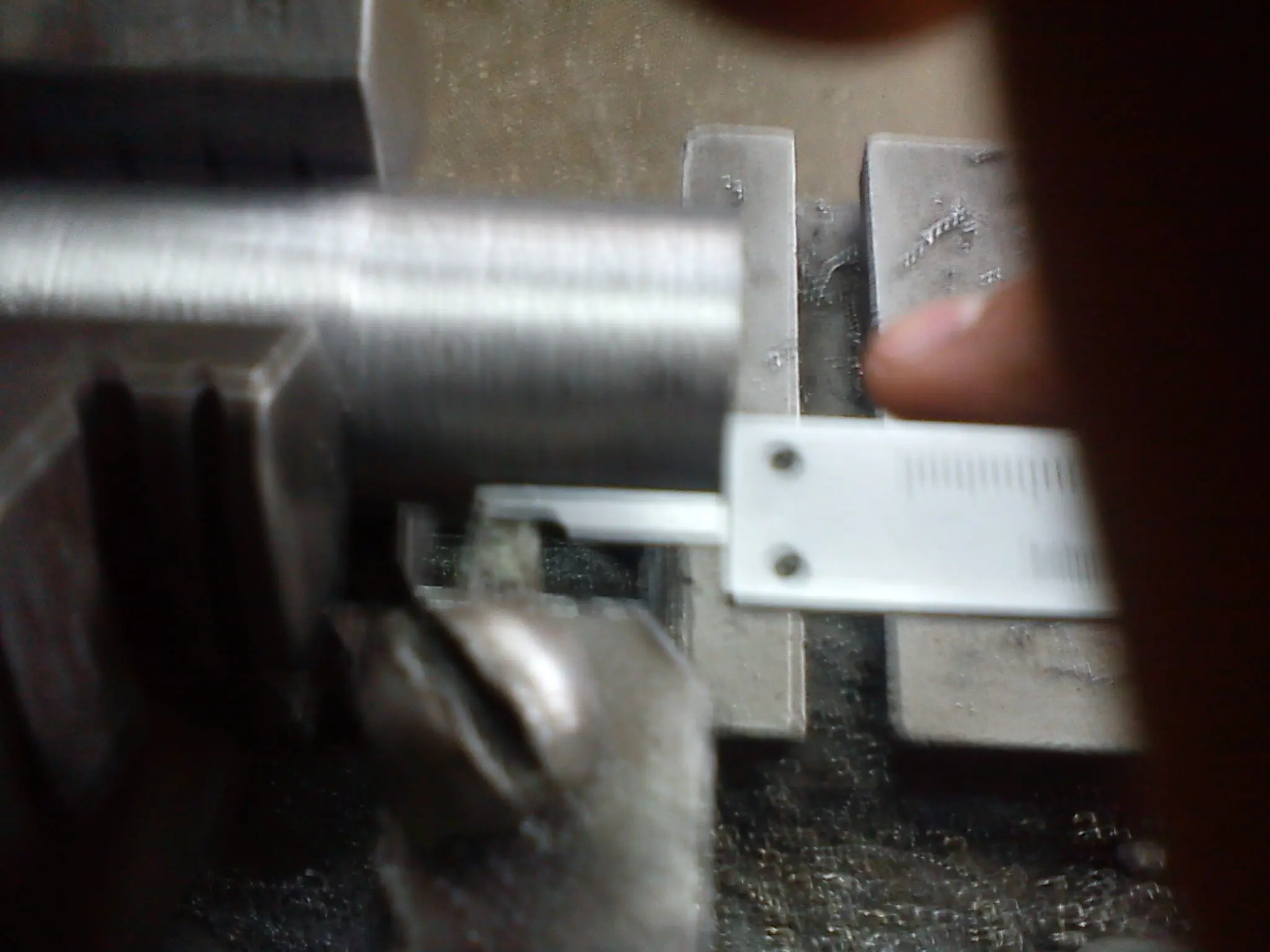

despues cilindramos todo el material a 28mm de diametro

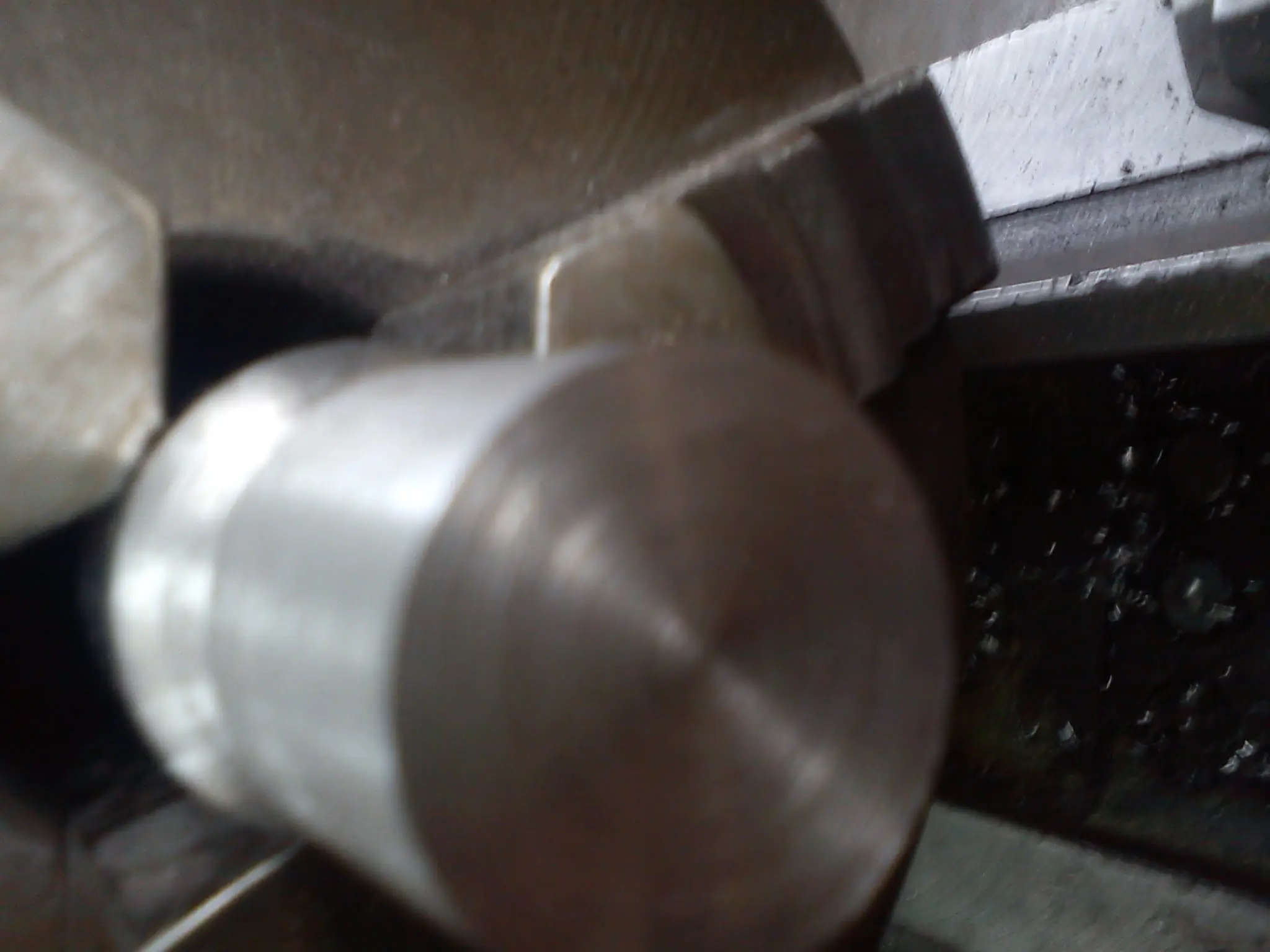

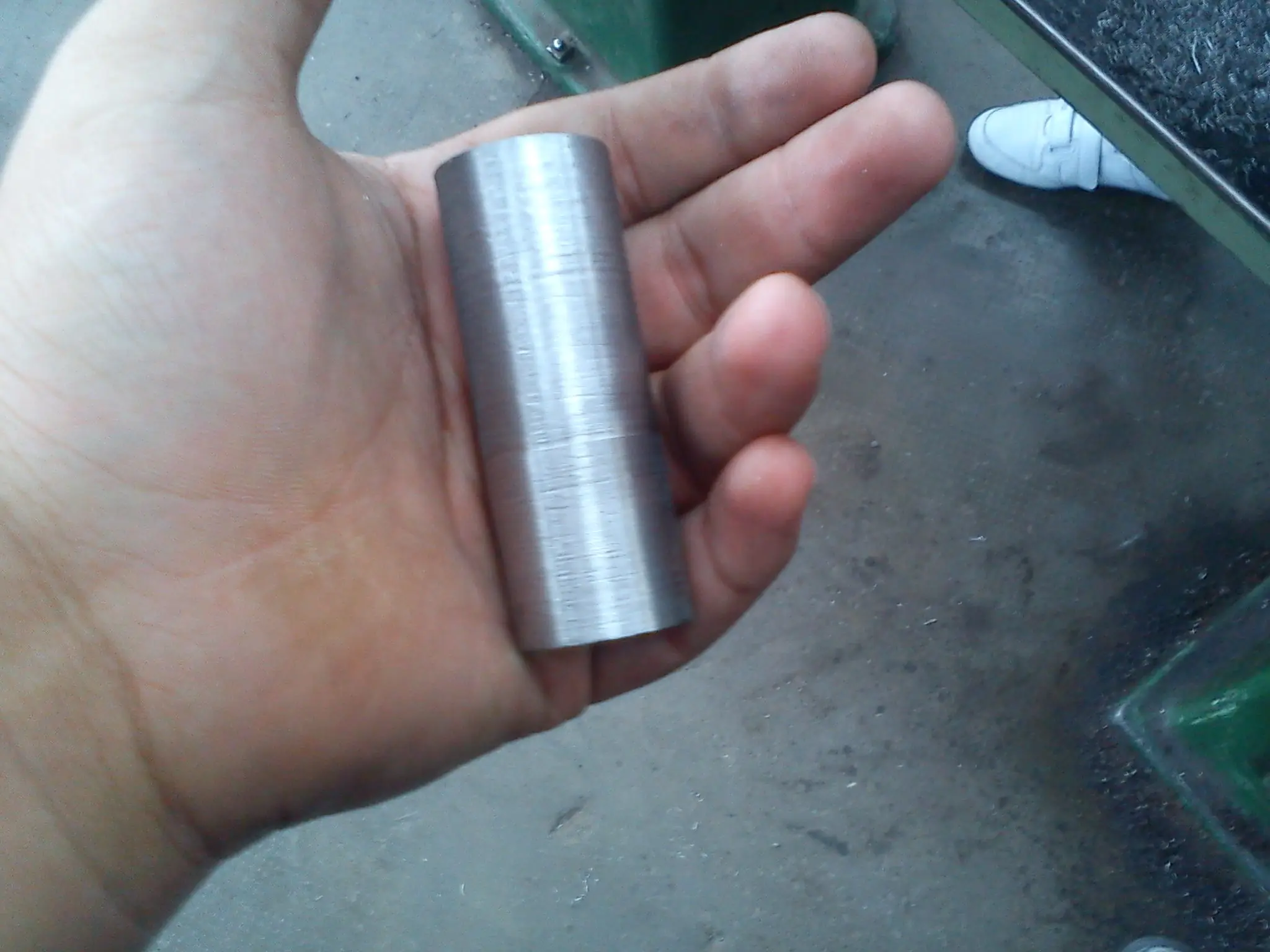

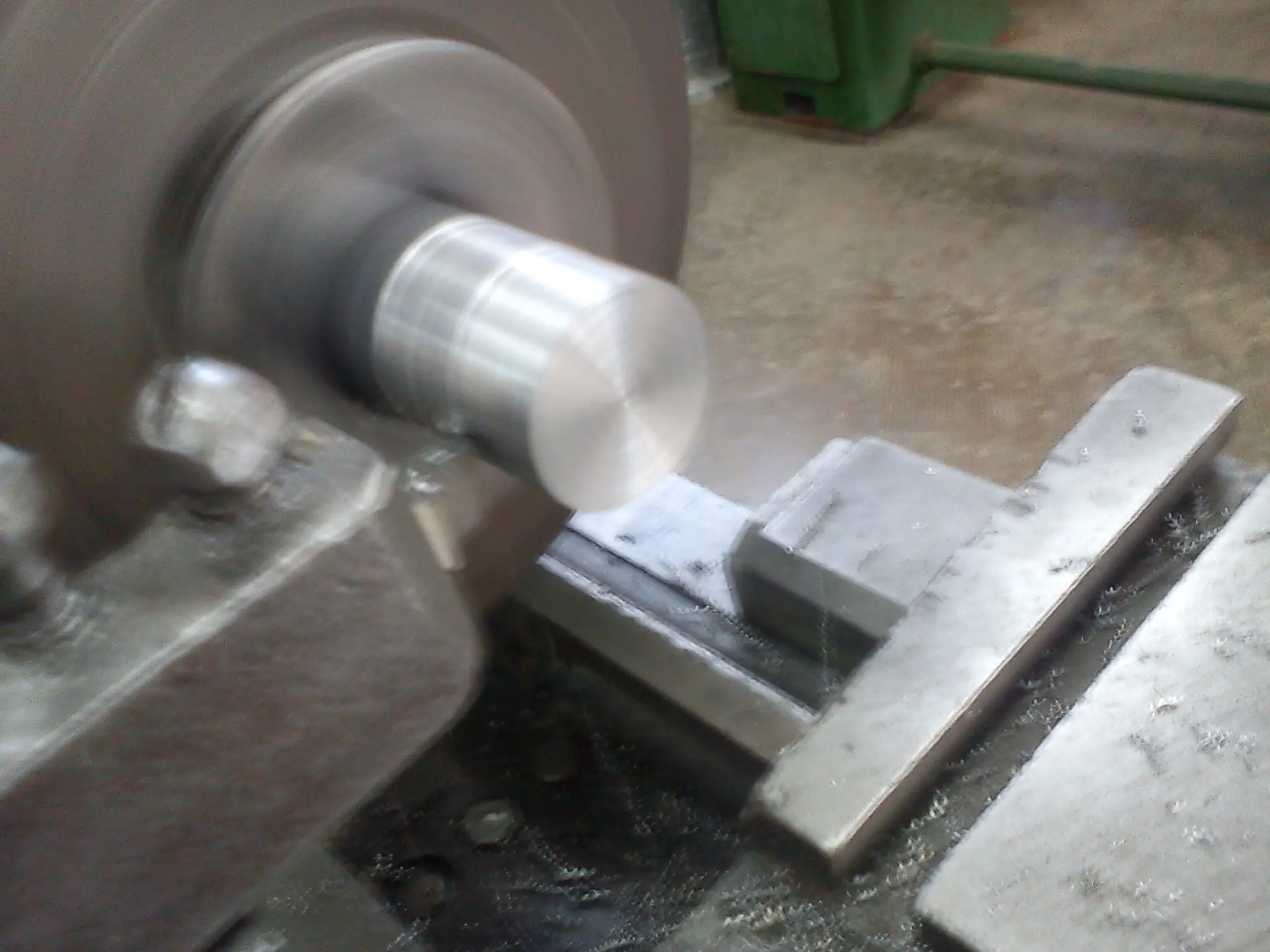

asi nos queda frenteado y cilindrado
despues empezamos con varios rebajes para hacer la bolita, (los rebajes son para que la herramienta de forma no trabaje tanto
21x8 de largo
20x6
19x4
18x3
16x2
14x1

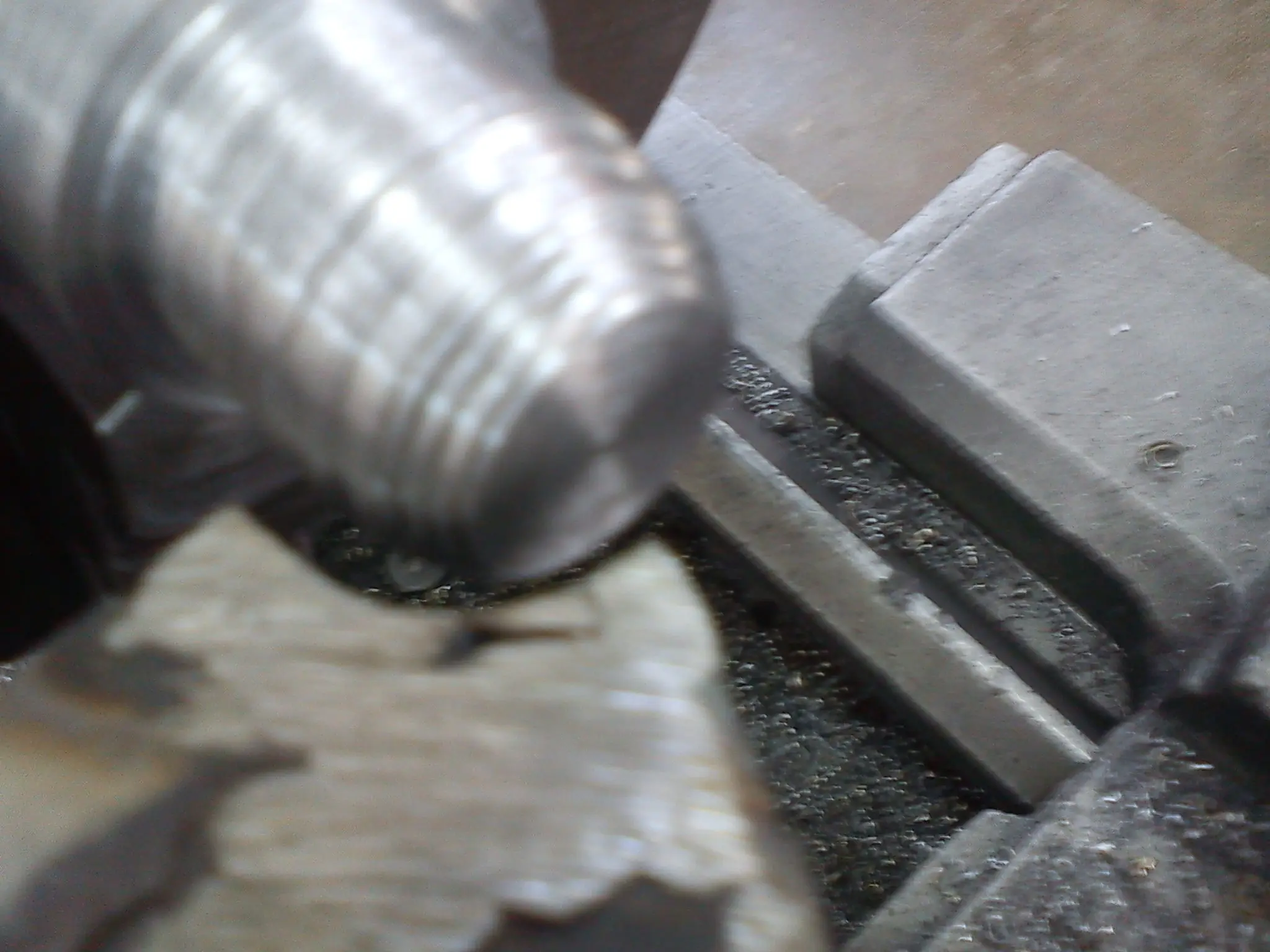

nos queda algo asi

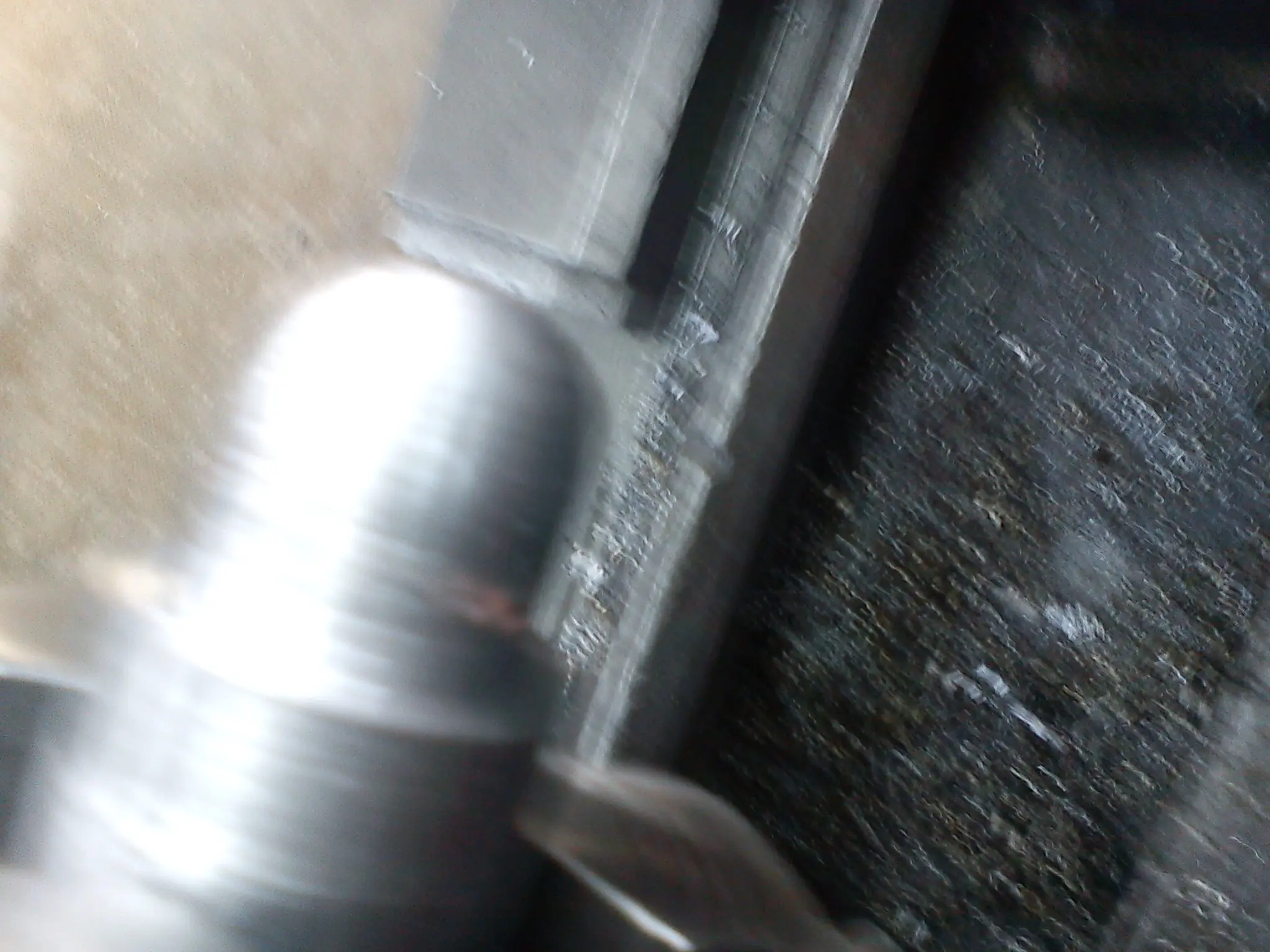

despues torneamos la bolita con la herramienta de forma

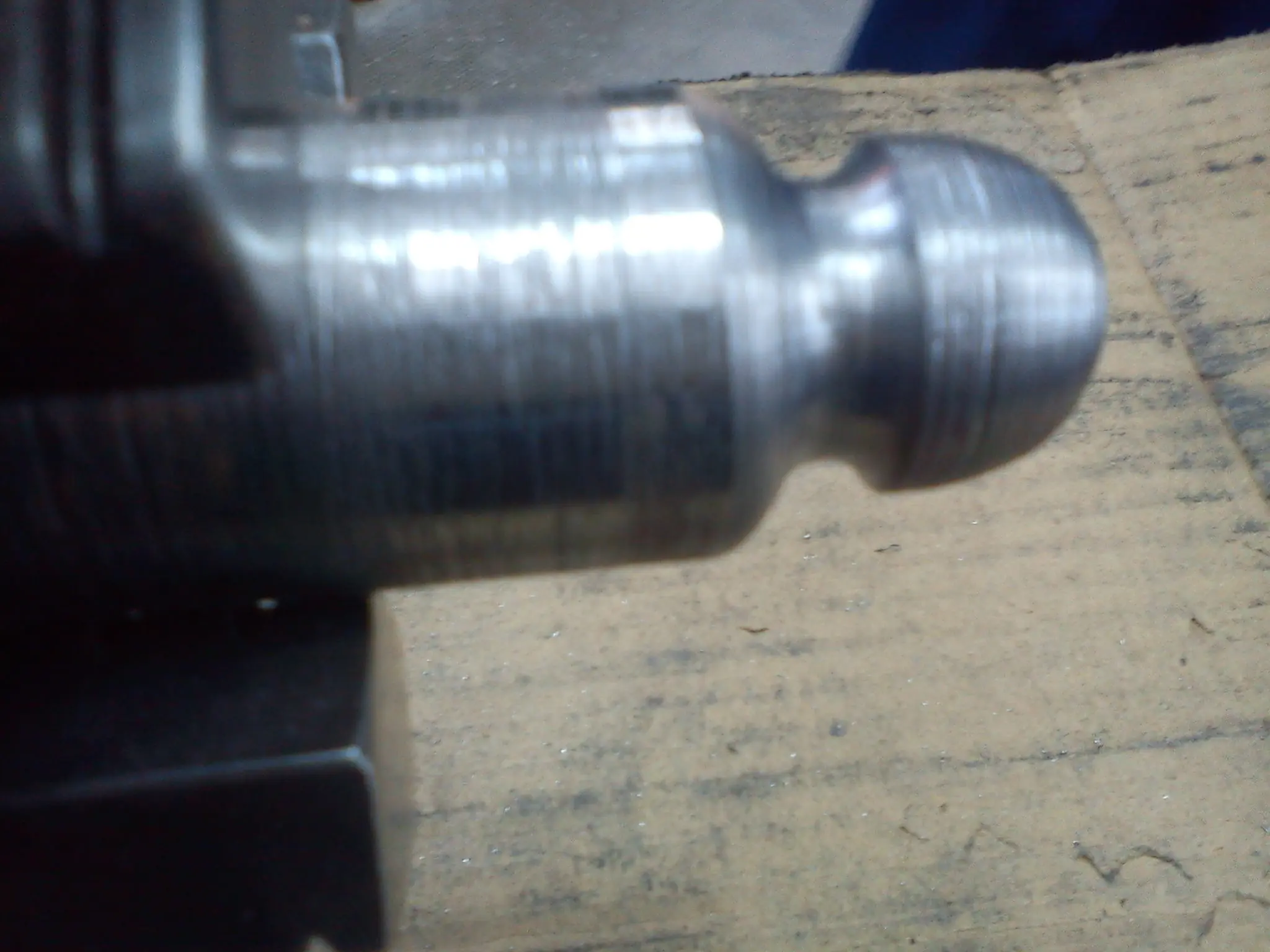

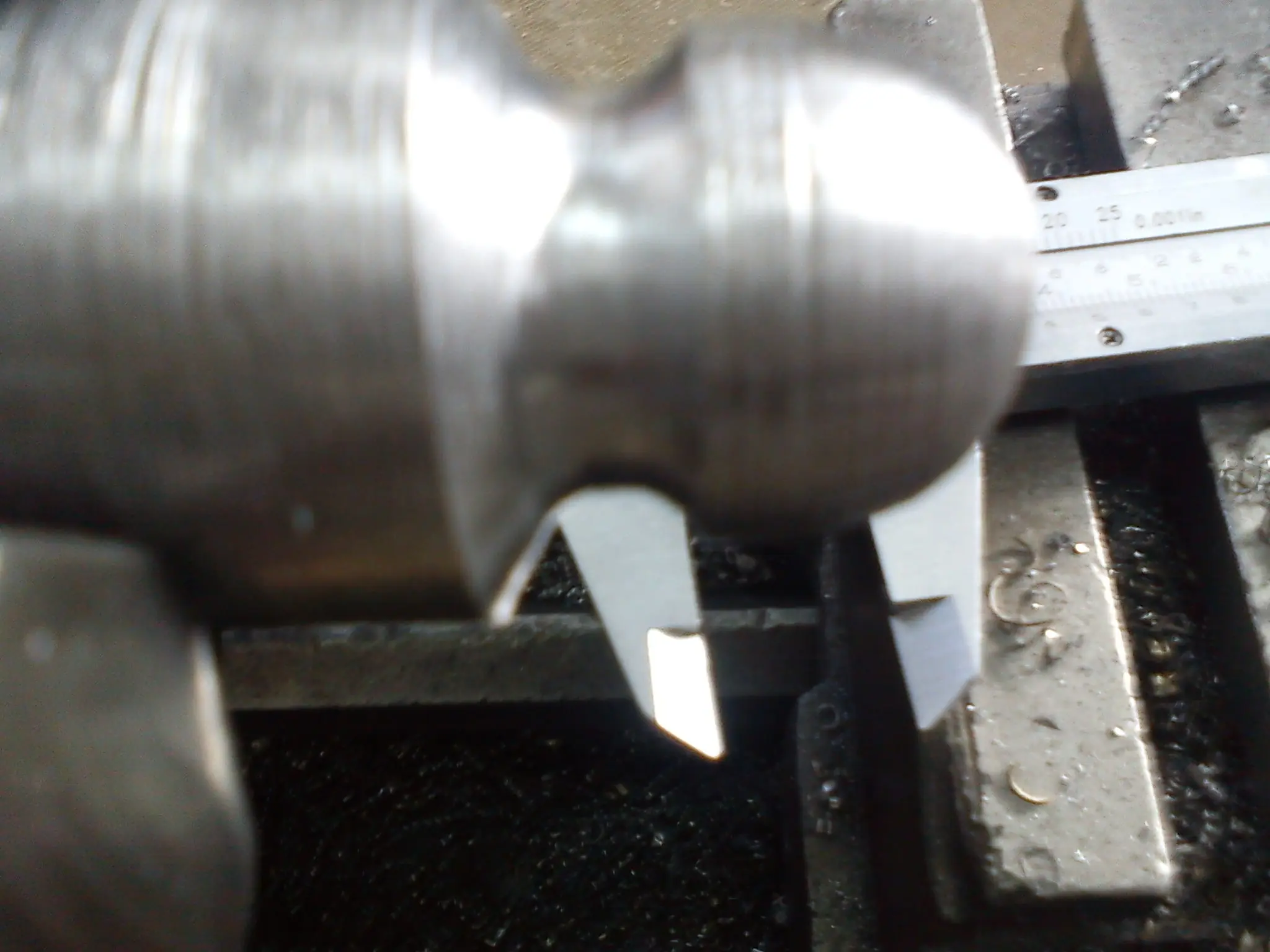

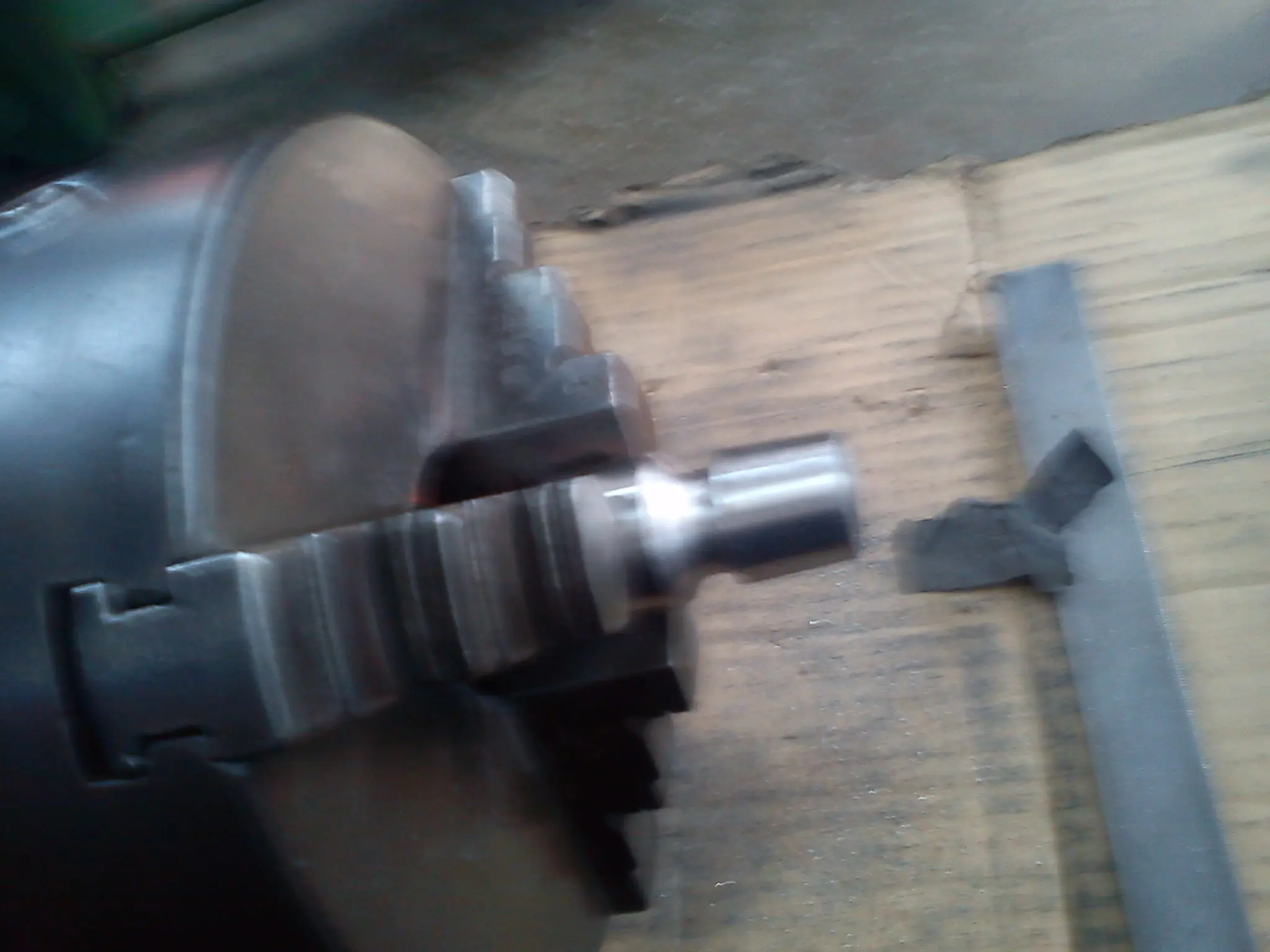

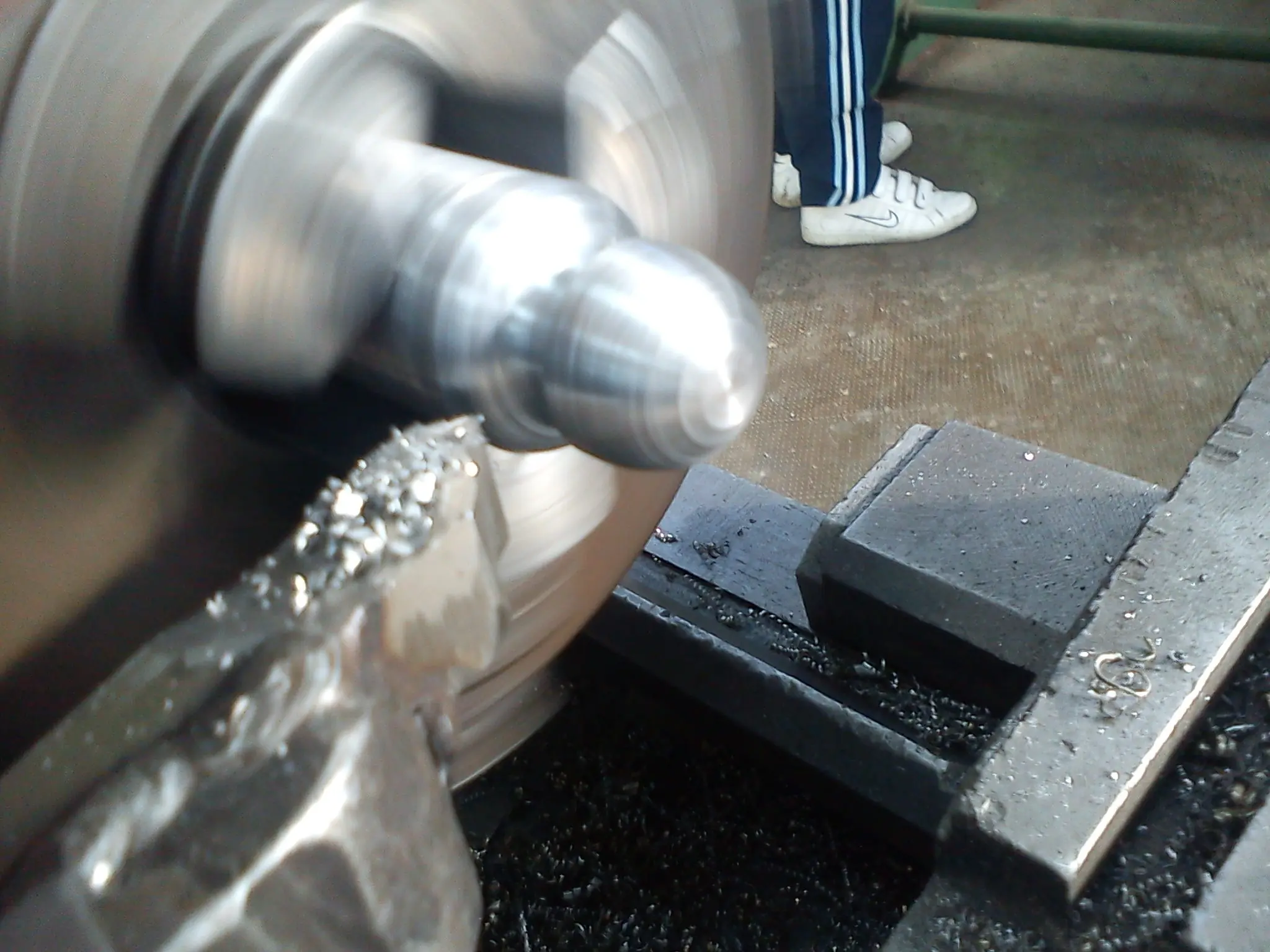

la bolita nos queda asi
despues con otra herramiena de forma torneamos una bajada, no es para nada mas que darle mas estilo al martillo
una vez terminado empezamos a pulir

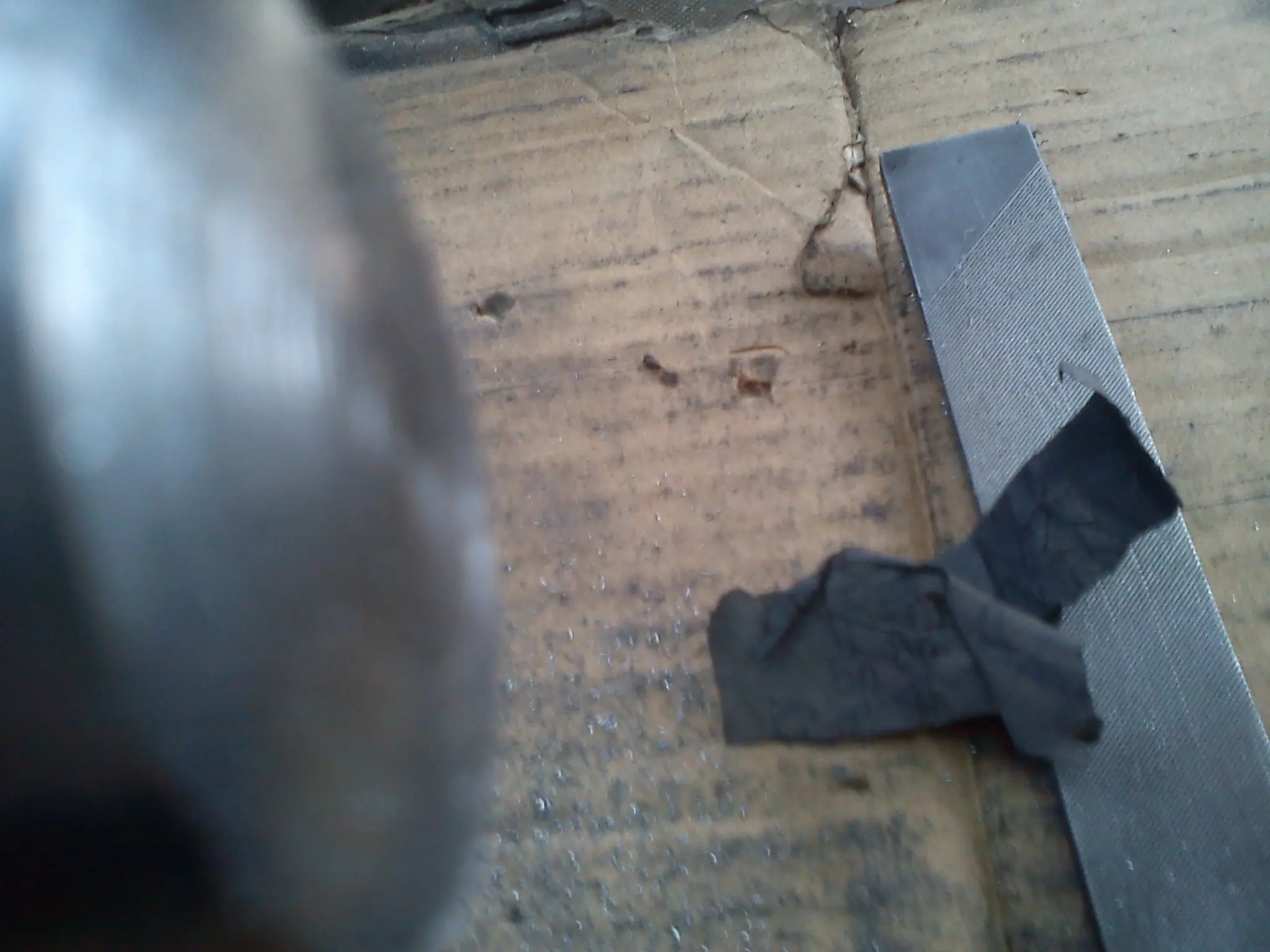

primero con la lima hasta sacar todas esas rayas
empezamos con tela esmeril de 80 hasta sacar completamente todas las rayas

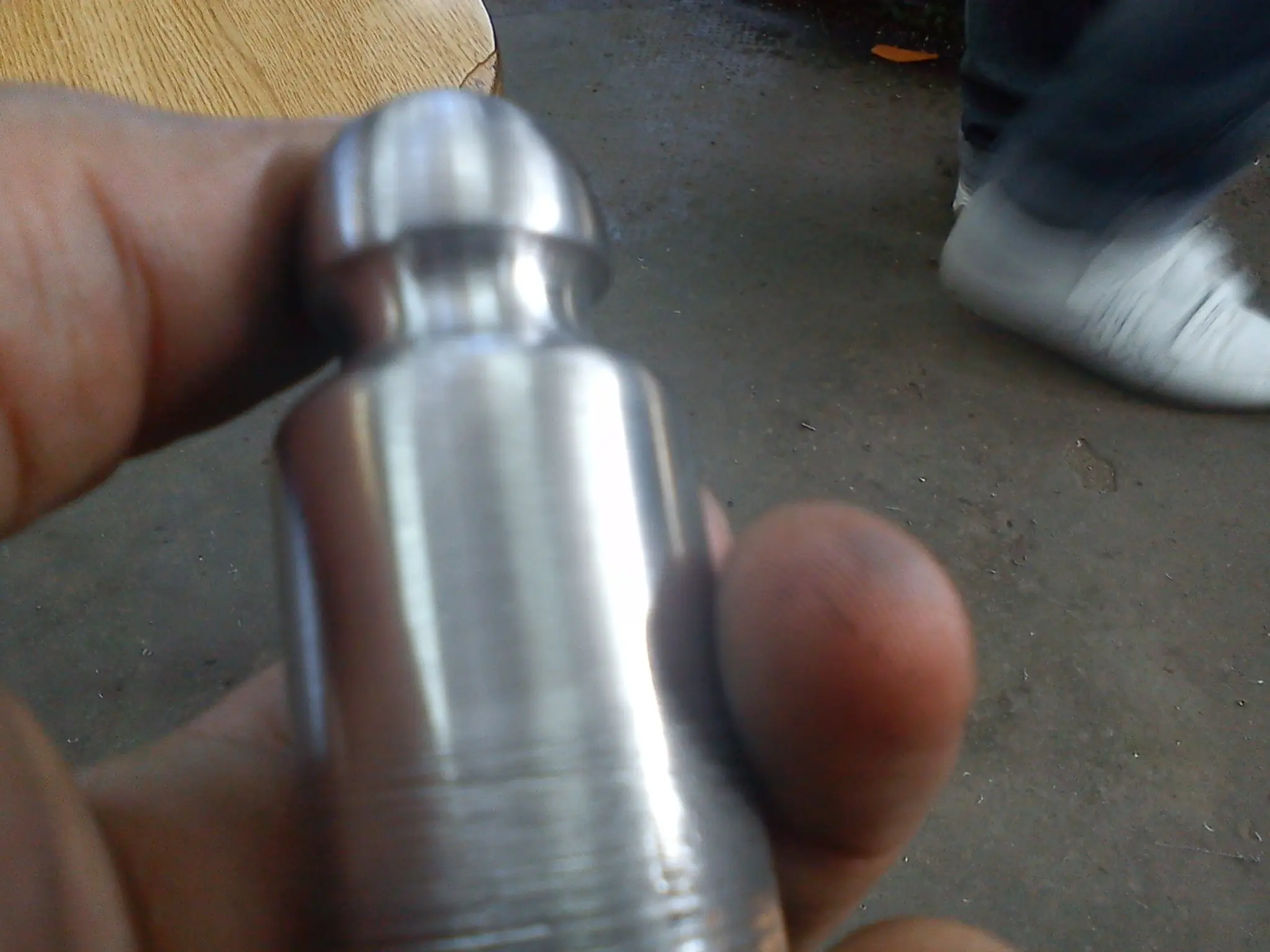

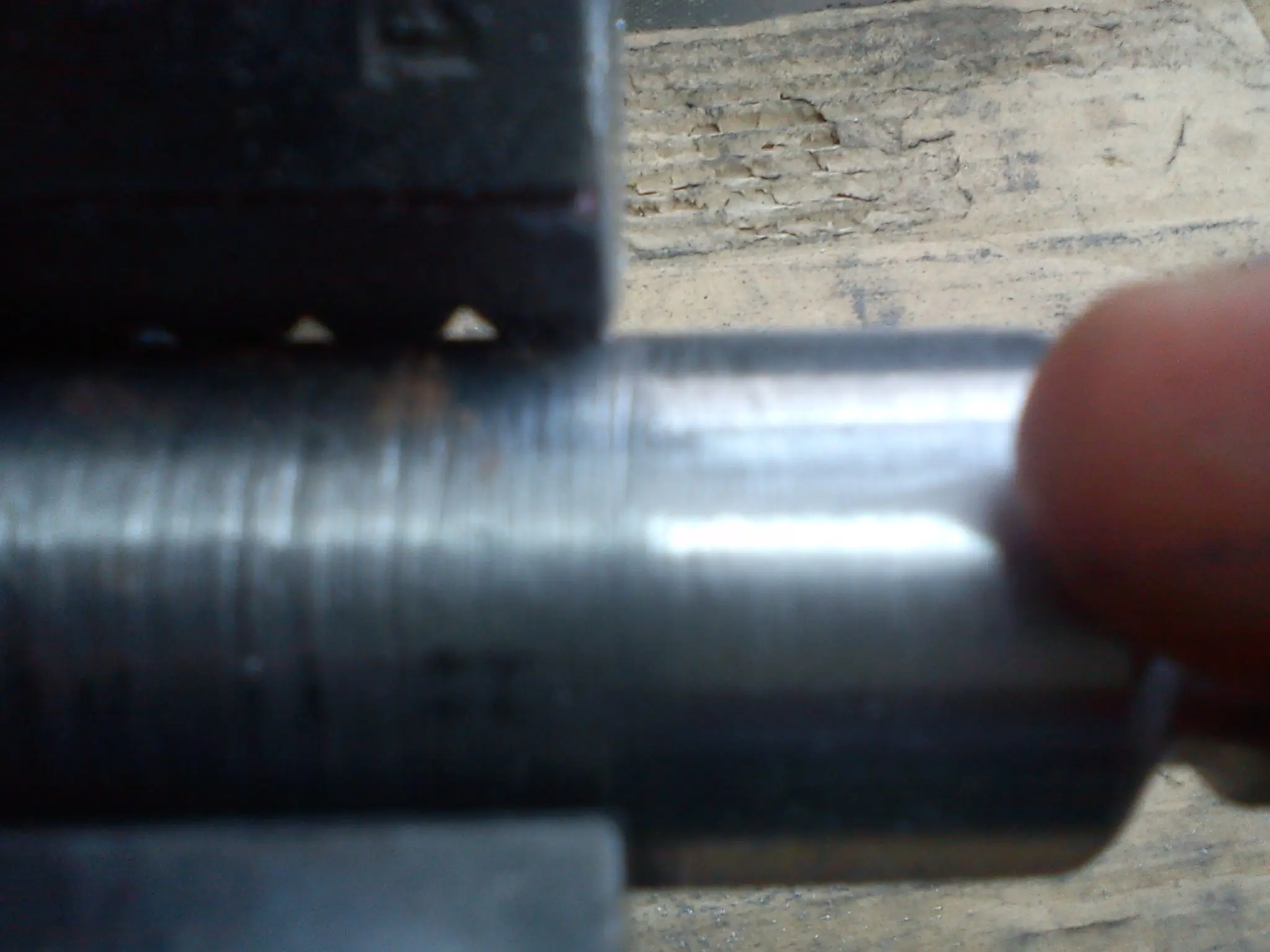

nos va quedando algo asi

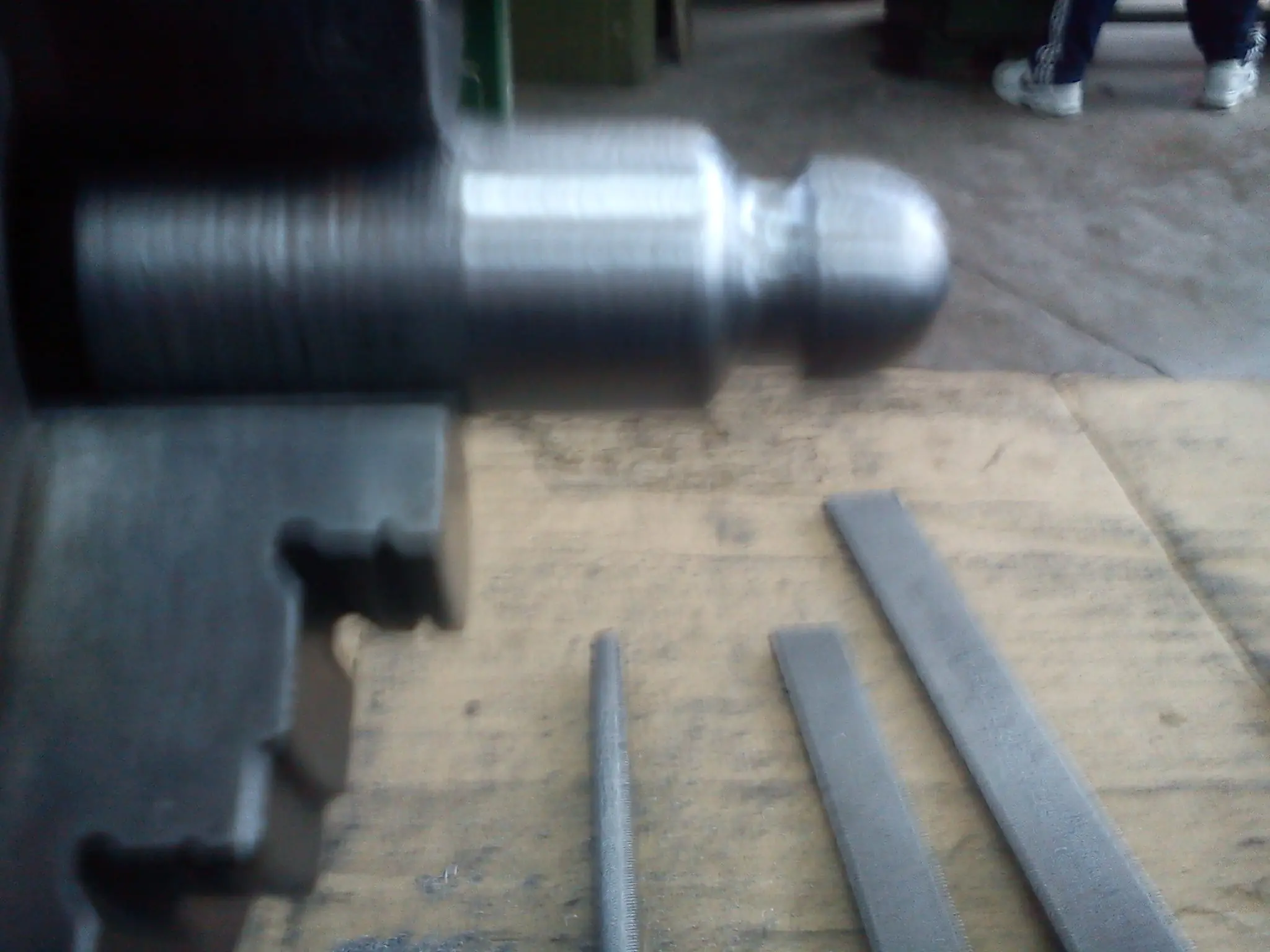

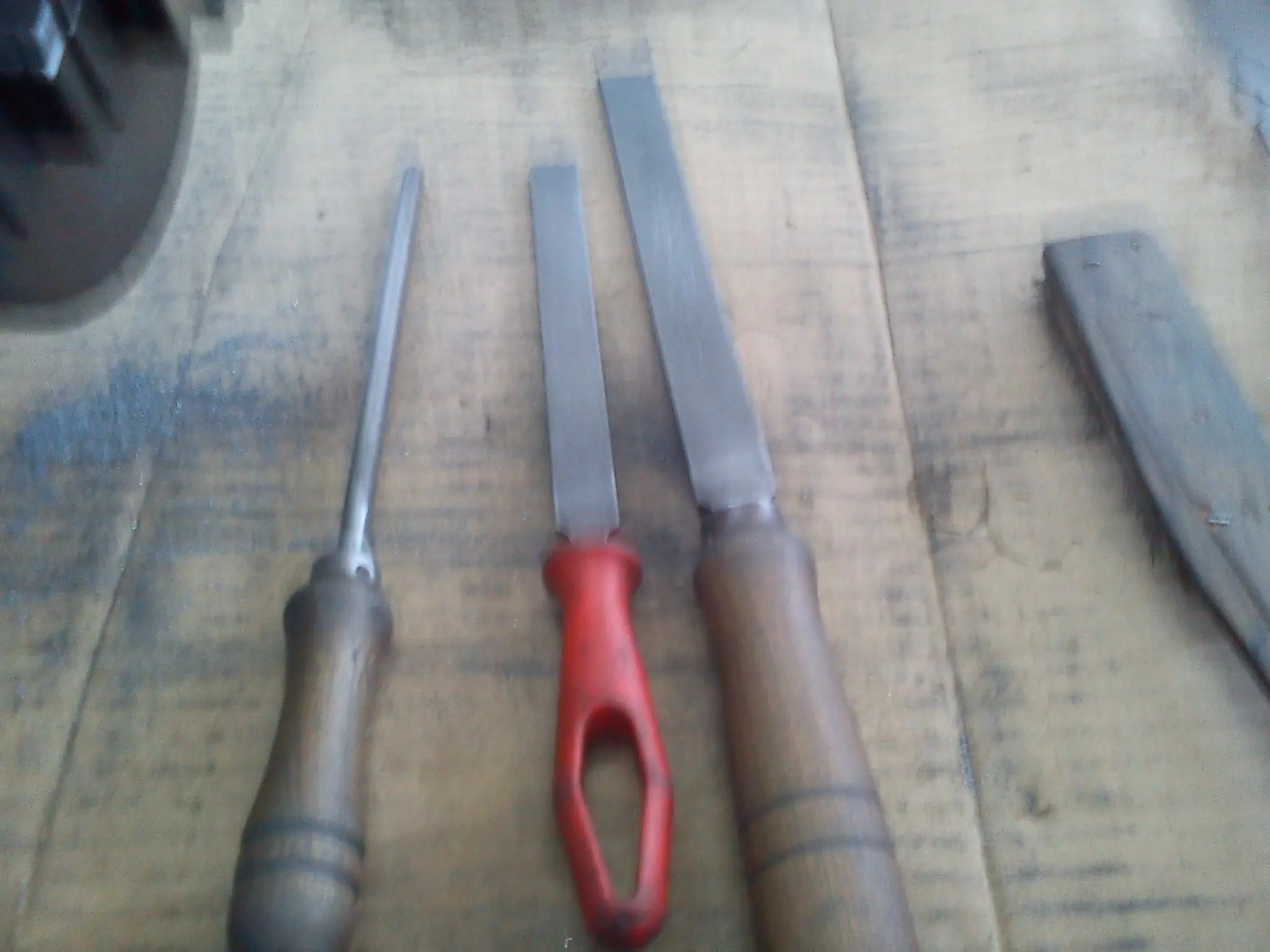

esas 3limas usamos para lijar y pulir
asi nos queda con la primer parte pulida y acabada

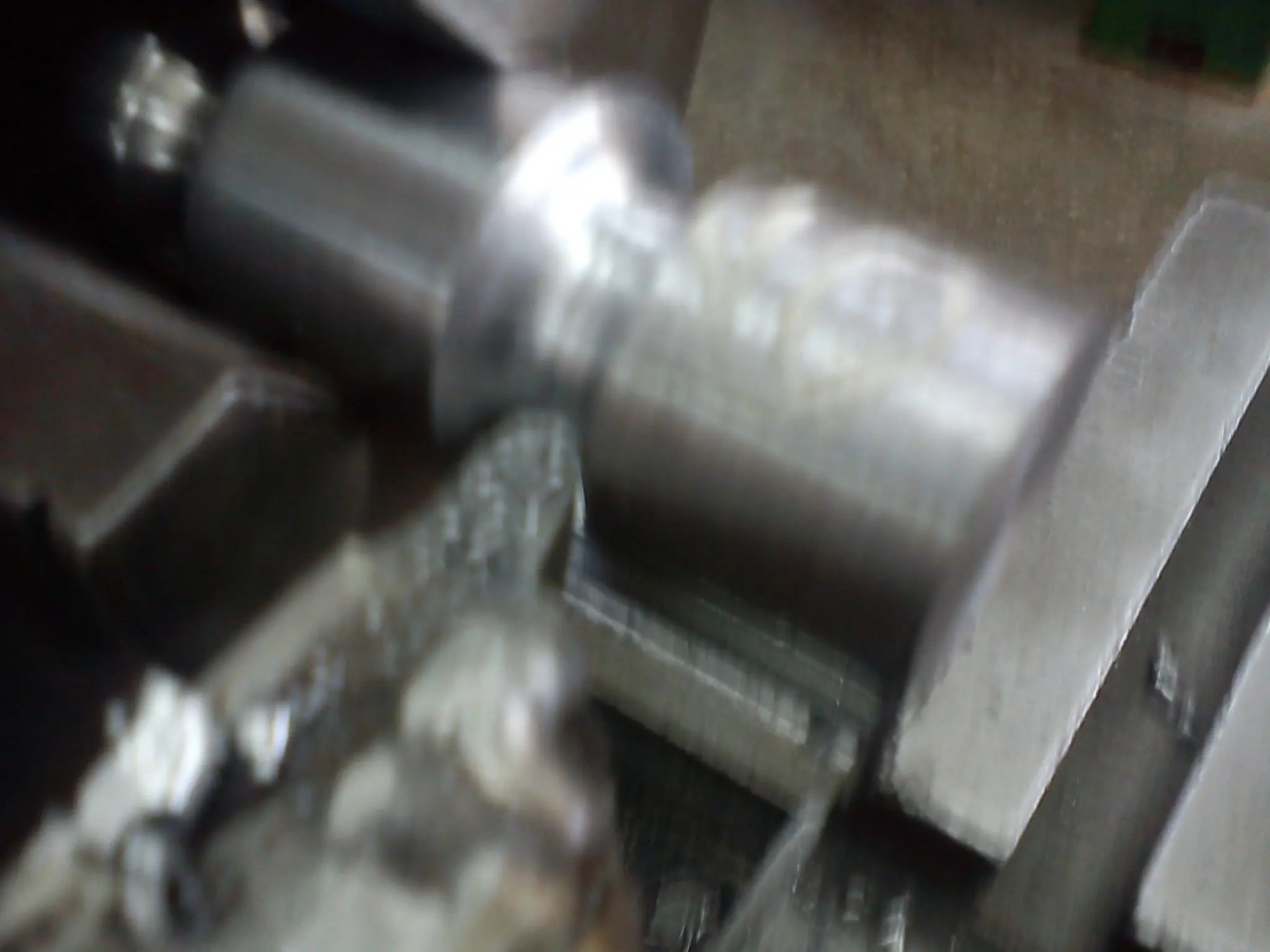

despues cilindramos a 24x28 mm
una certificada
luego con la herramienta de forma hacemos otra ranura

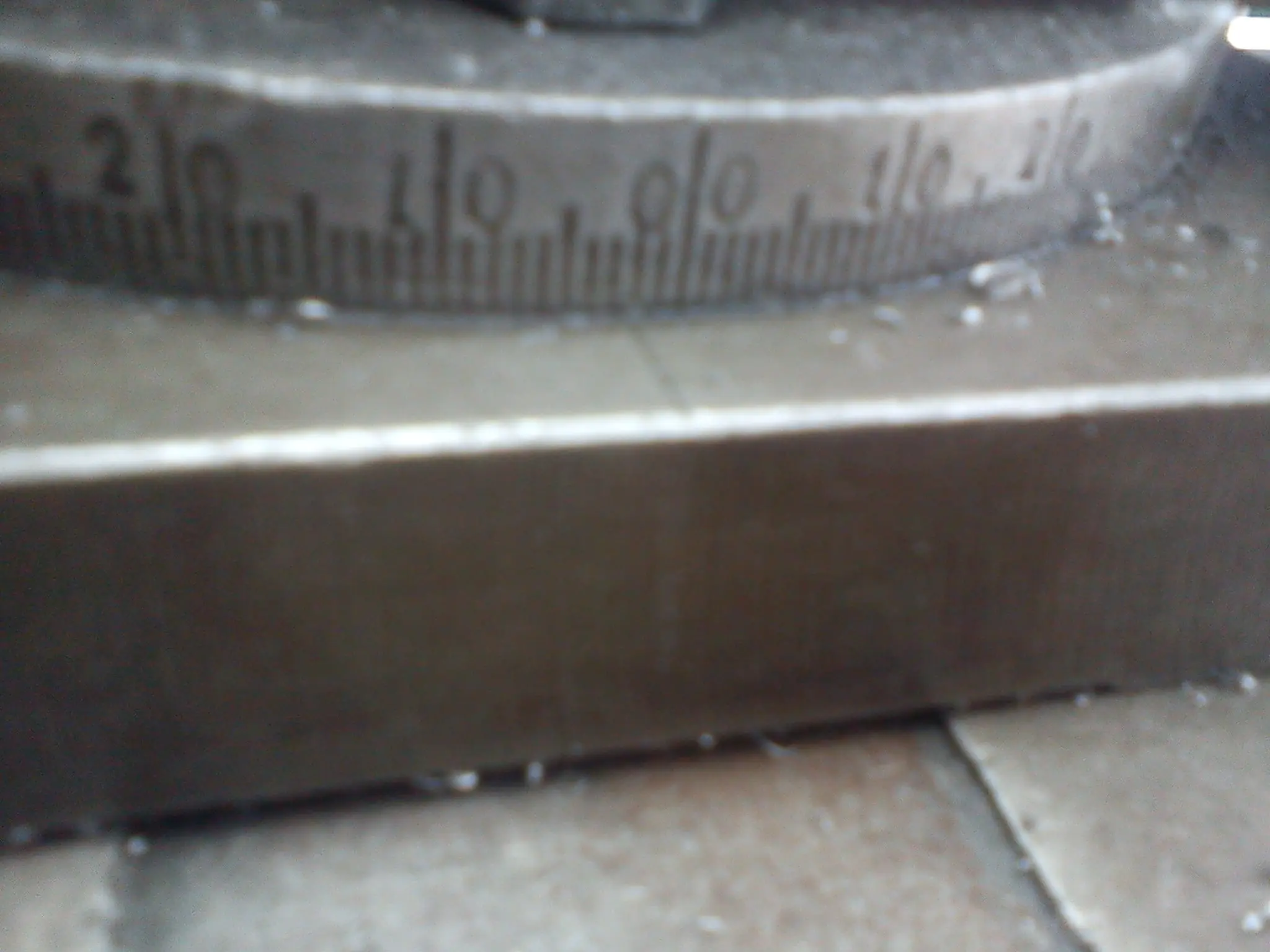

ponemos el porta herramienta del torno a 4 grados y le damos la forma a la parte que golpea del martillo

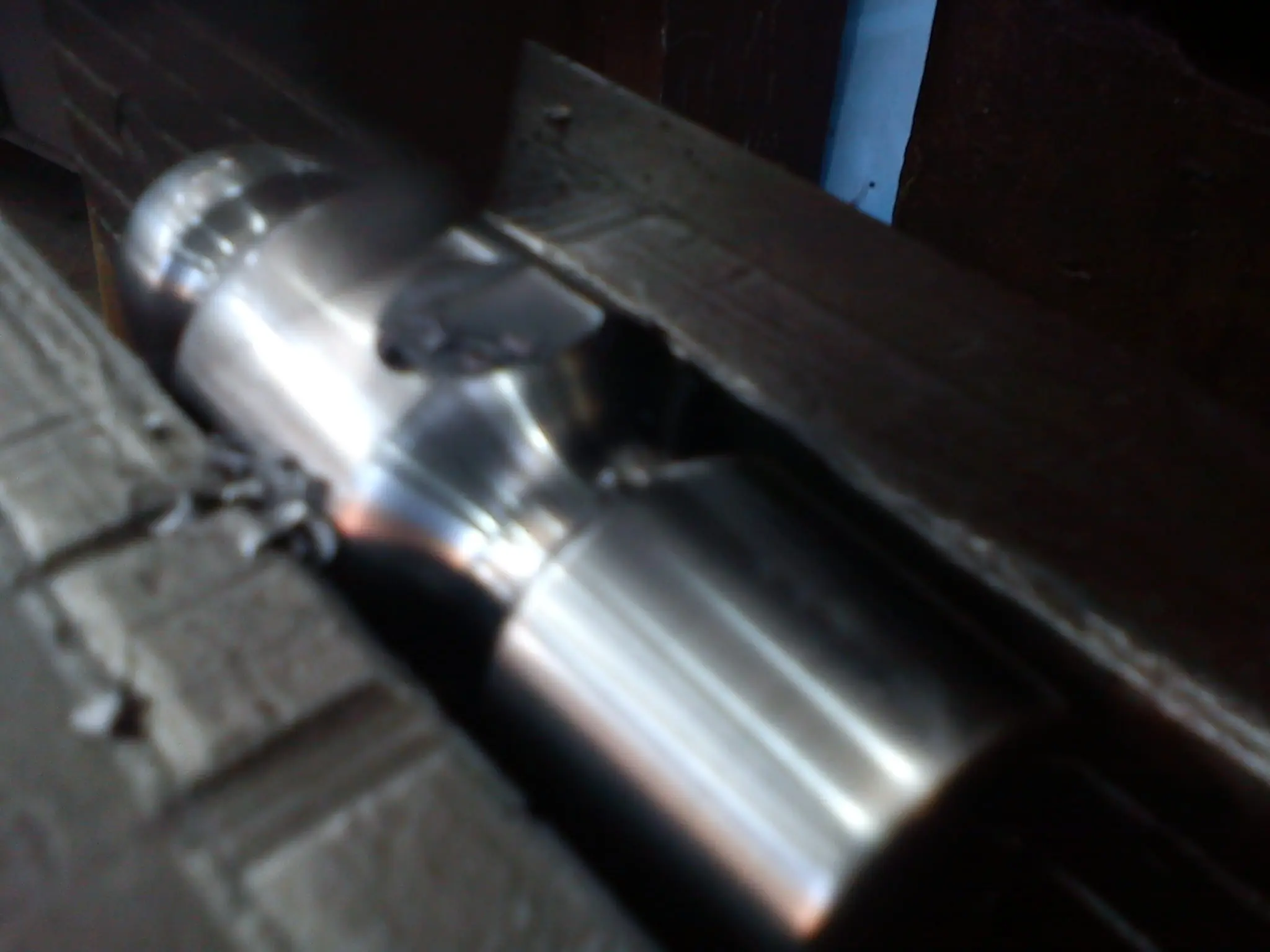

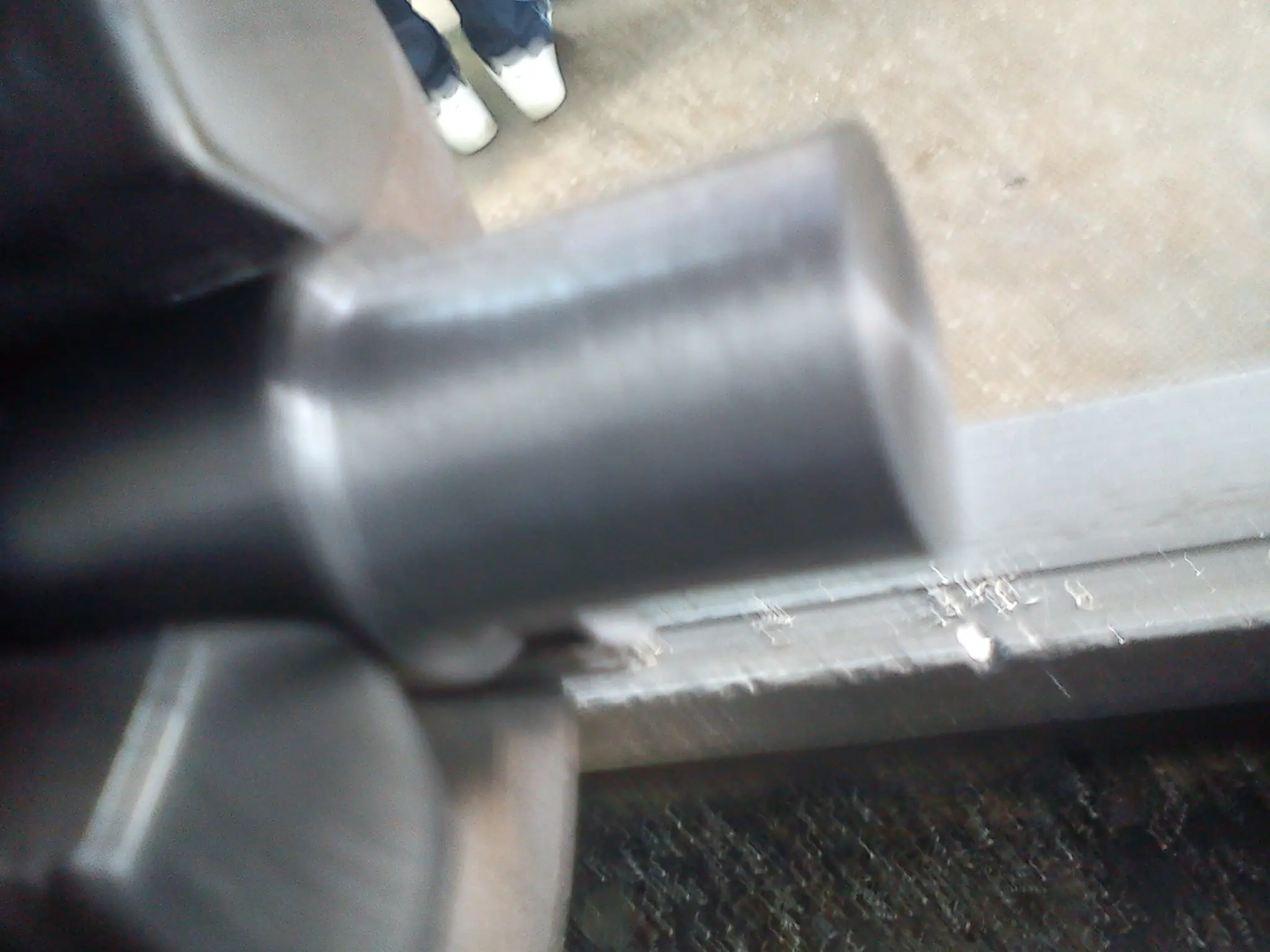

nos queda asi
despues le damos inclinacion a la pate que golpea del martillo, esto lo hace el profe
empezamos a pulir
luego vamos a la limadora y limamos de tal forma que entre los 2 lados nos mida 21mm

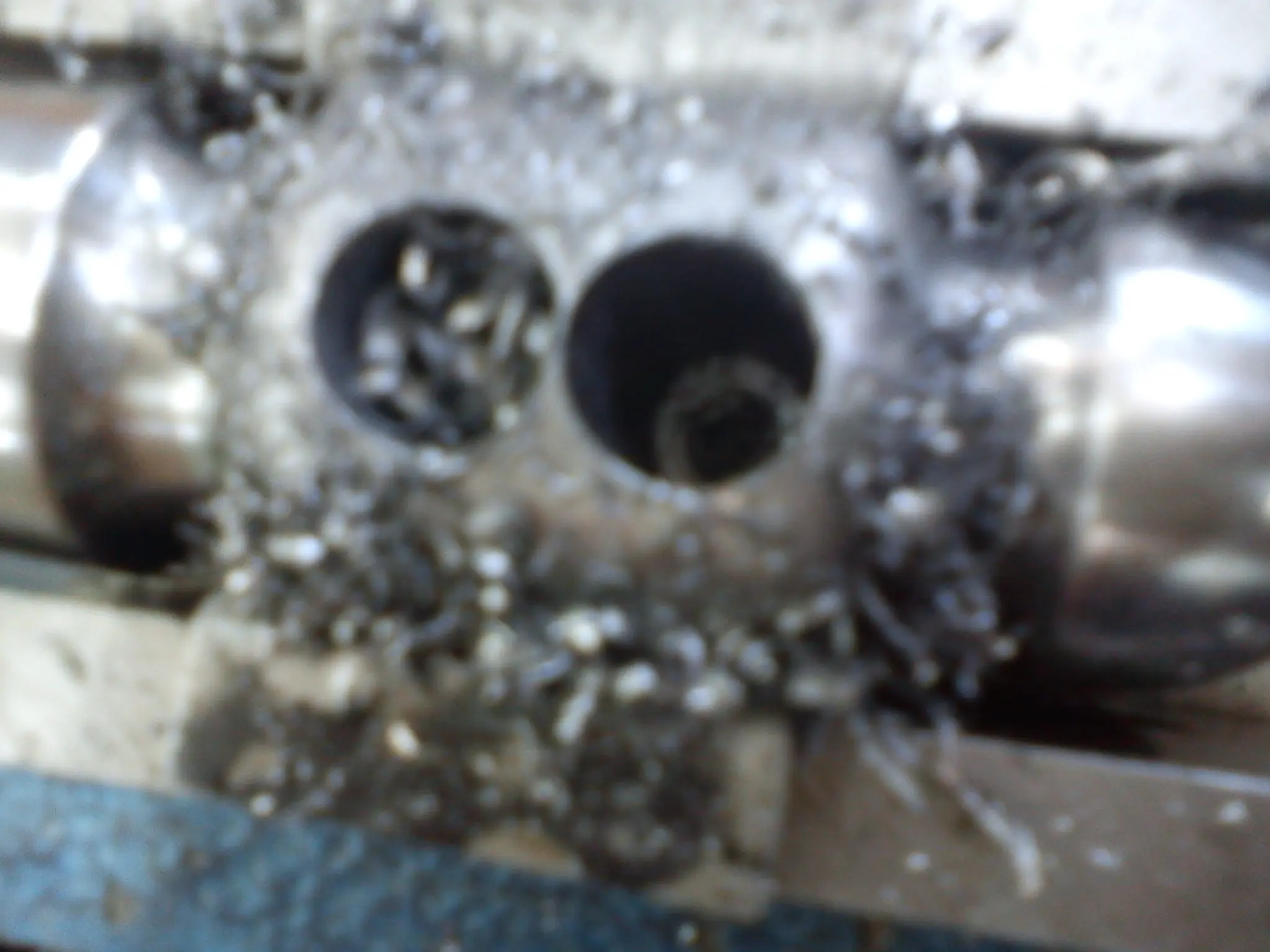

despues marcamos y agujereamos

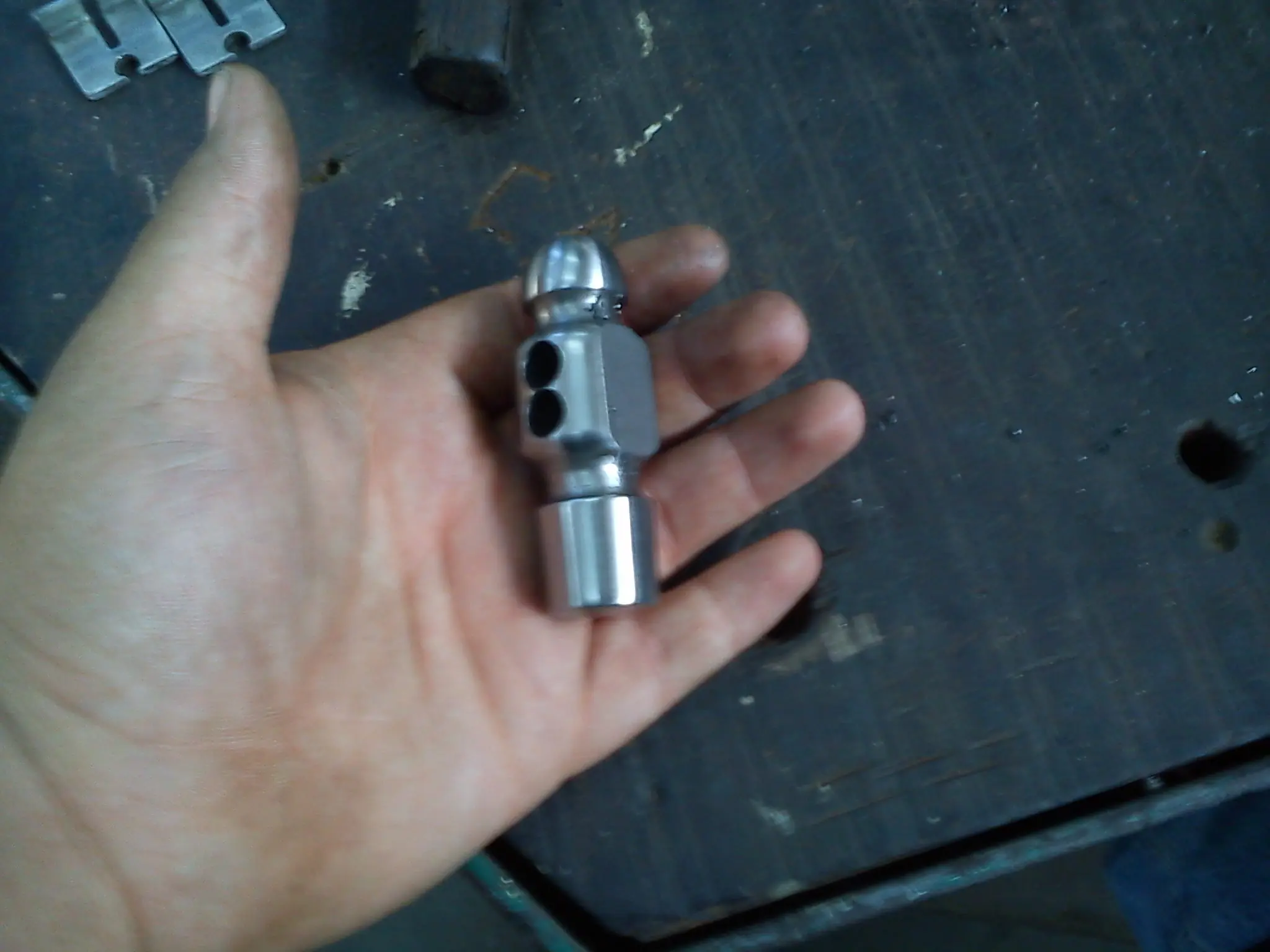

asi nos queda

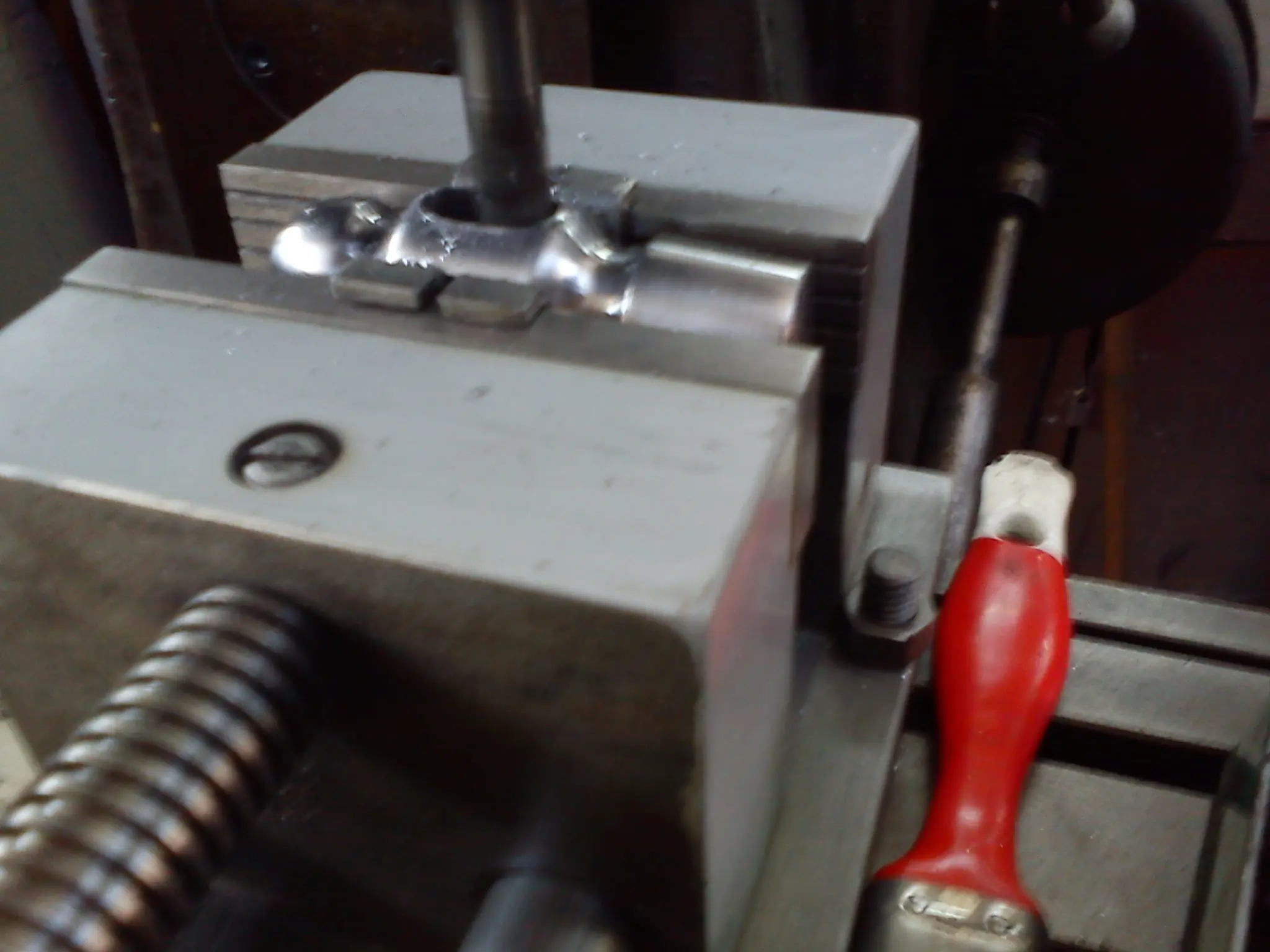

ahora lo ponemos en la fresadora y fresamos el agujero del martillo
otra certificada

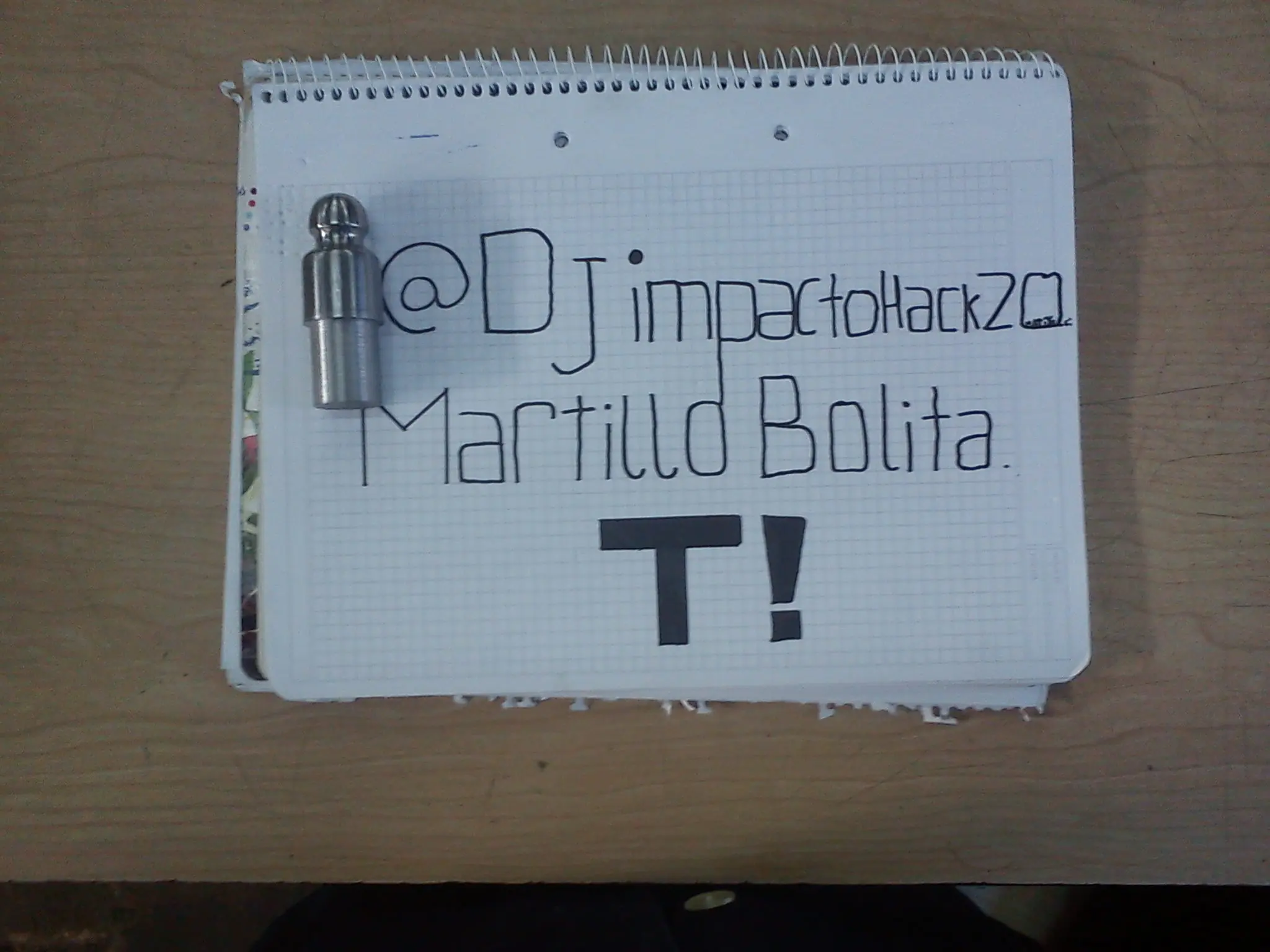

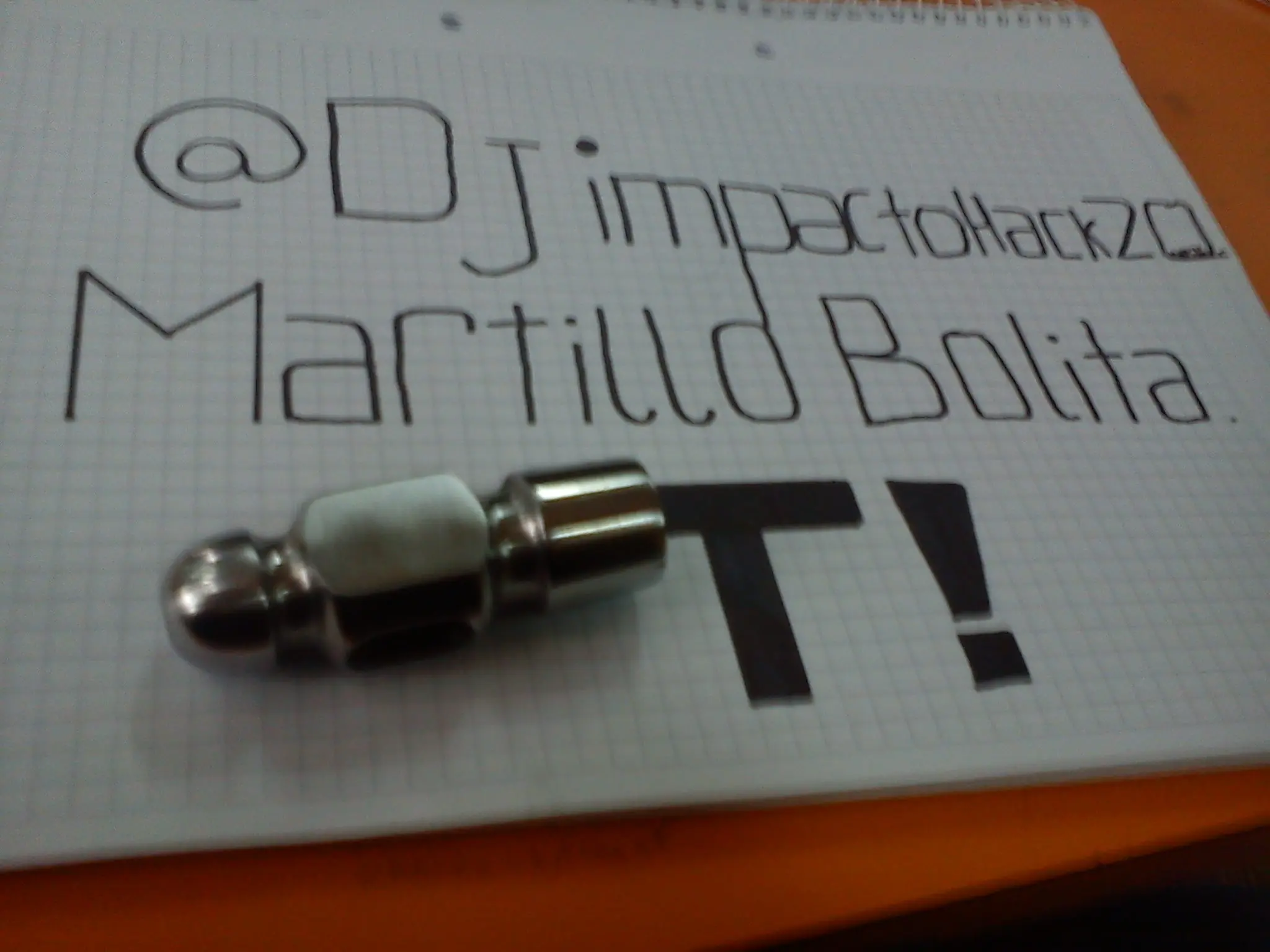

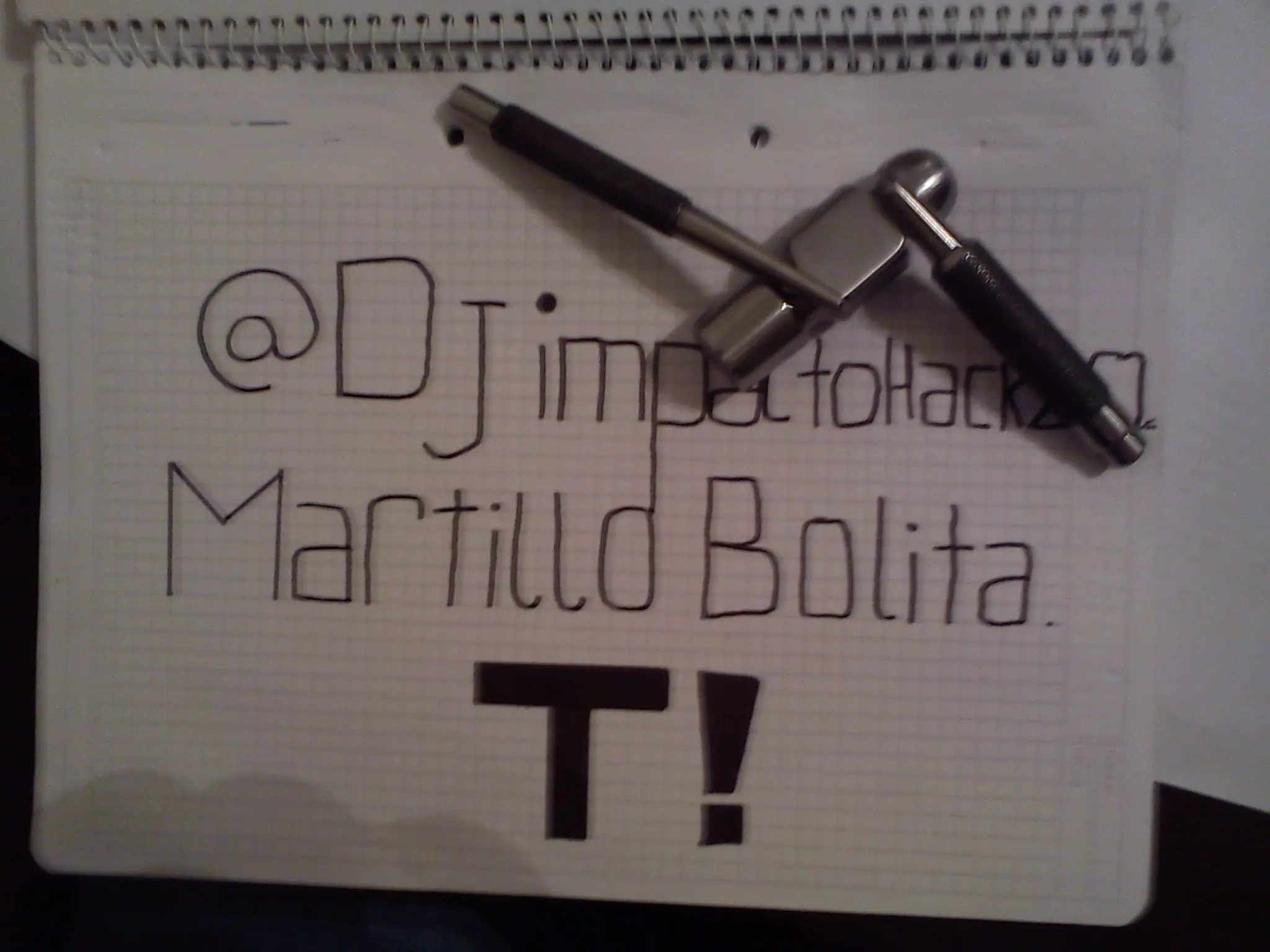

certificada de los 3 practicos pulidos y templados el temple se le da calentando todos los materiales en horno electrico hasta los 850 C y despues lo enfriamos rapidamente el agua
