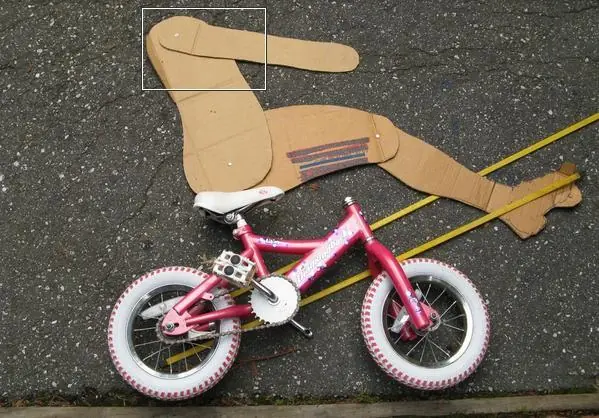

CAD (Diseño Asistido por cartón) diseño de 12 pulgadas con ruedas pequeñas reclinada. Las líneas amarillas muestran la línea de la cadena. También se puede ver el centro de gravedad (aproximadamente del ombligo) es aproximadamente 1/3 de la distancia entre ejes por delante del punto de contacto de la rueda trasera. Esta buena distribución de peso conduce a un bonito manipulación.

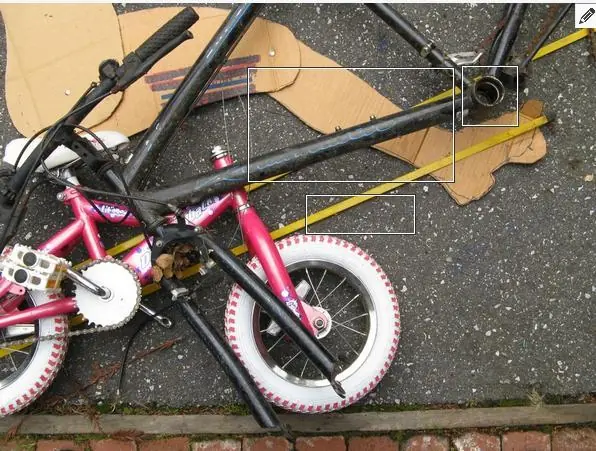

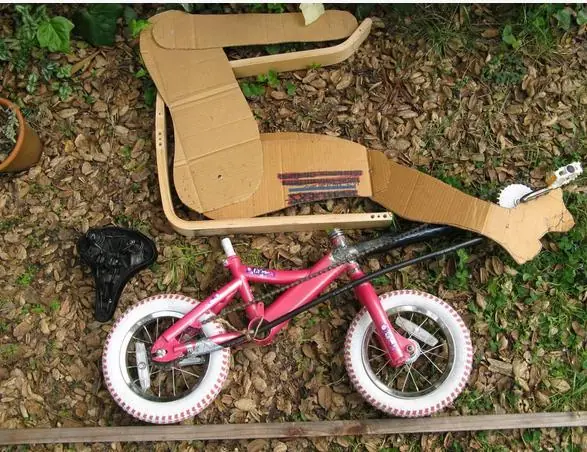

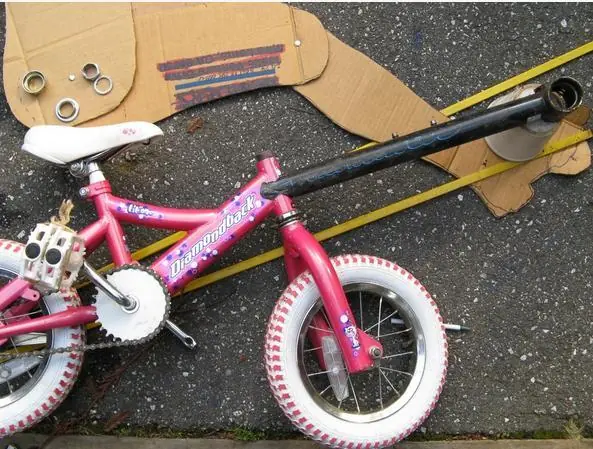

Marco de la bici del donante (negro) colocado mostrando dónde pedalier (BB) estará cerca del pie de cartón. Sólo el BB negro y tubo de bajada serán utilizados en el marco como un auge y BB. También podemos utilizar los manillares más largos, más tarde.

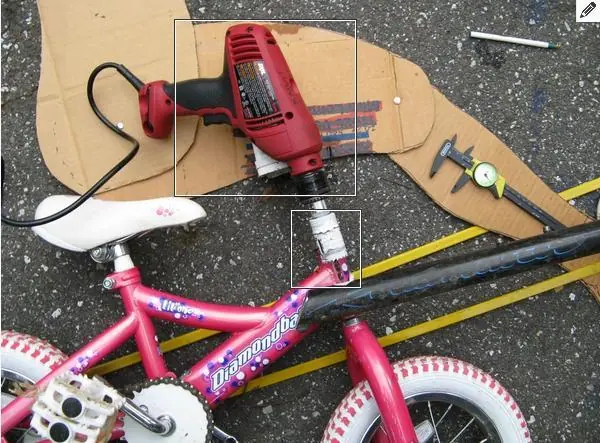

Prepárese para perforar el tubo de Head * todo tamaño que será la mitra (sofisticado, cómodo conjunto cuando dos objetos se unen en un ángulo). El auge se coloca en el tubo de la cabeza para ver dónde perforar agujeros mitra. La perforación con taladro adjunta vio ** bit está en condiciones de transmitir la idea de inglete. * Headtube es tubo del marco frontal del marco rosado a través del cual tubo de dirección tenedor de la moto pasa. ** agujero consideró poco es el diámetro blanca sierra dentada cilíndrica de 1,5 pulgadas en el mandril.

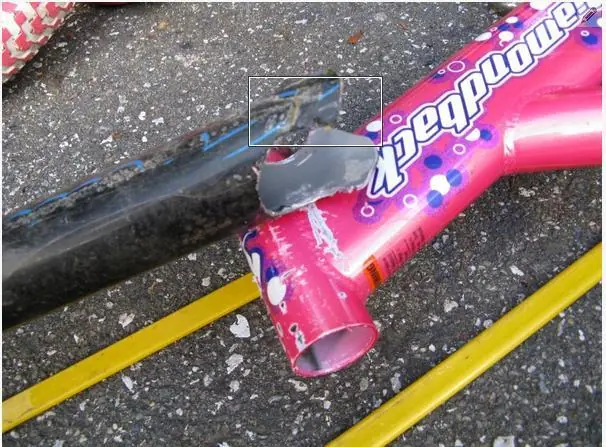

Con agujeros inglete aserrada, corté un poco de la pluma del tubo negro, dejando algunas de refuerzo "alas" para soldadura de la pipa.

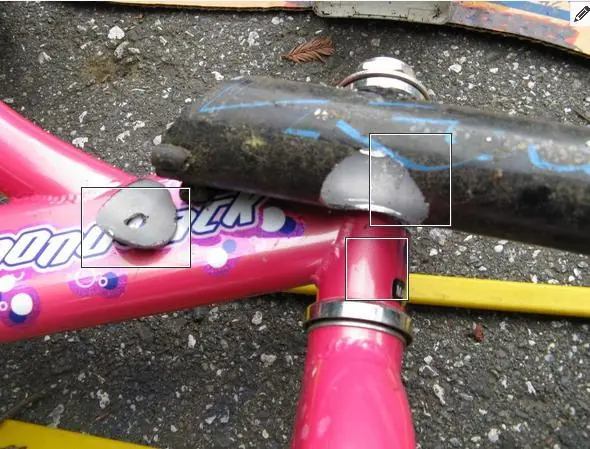

Presentar y dar forma a las alas. Las alas añaden fuerza conjunta y ayudan a difundir la fuerza del pedal del auge a la estructura

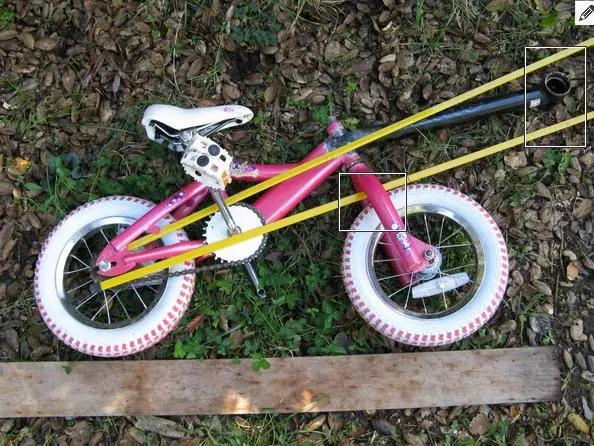

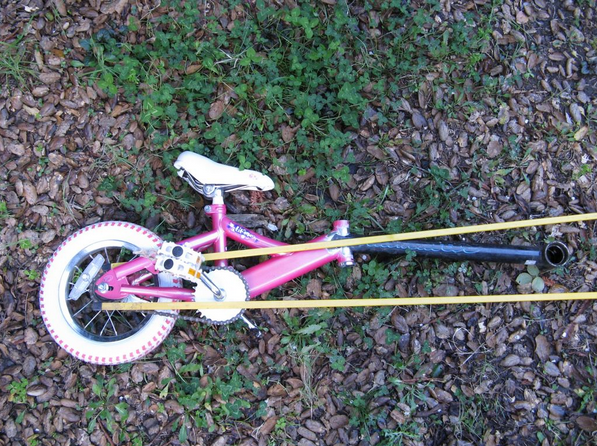

Diseño de la pluma y marco en CAD para mirar la cadena de líneas (que se muestra aquí con listones amarillos) También buscan extensión de la pierna y la posible talón a la interferencia de la rueda. por ejemplo, a veces los zapatos rayados consiguen por la rueda delantera mientras se conduce algunas bicicletas que hago, pero no esta. Mantenga ajuste (corte o presentación) la mitra para mantenerlo ajustado contra la cabeza del tubo cuando el brazo está colocado donde desee.
Raspar o lijar la pintura fuera de la zona a soldar.

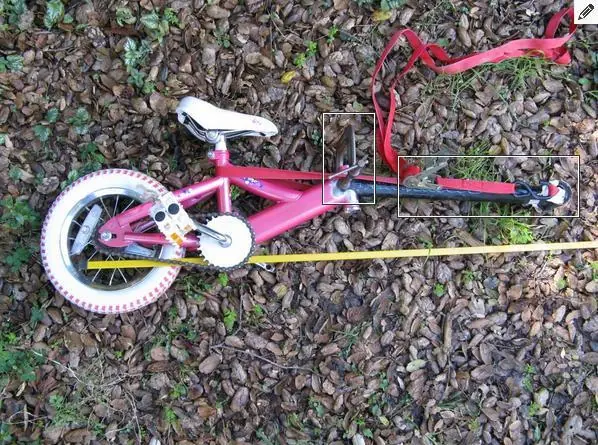

auge de inglete es dry-fit en el tubo de la cabeza de color rosa y atado en su lugar con una gran pinza o una correa de carga.
También reprimió las alas con una abrazadera C para conseguir una buena apretada contacto de metal con metal. Vuelva a comprobar la alineación antes de la soldadura.
Hacer algunos pequeños puntos de soldadura para mantener las piezas juntas.
Puedo usar un [Gas Inerte Metal] MIG flujo de alambre soldador alimentación principal. Es muy fácil. Sólo fingir que es como Martha Stewart con plasma metal fundido caliente de goma caliente.

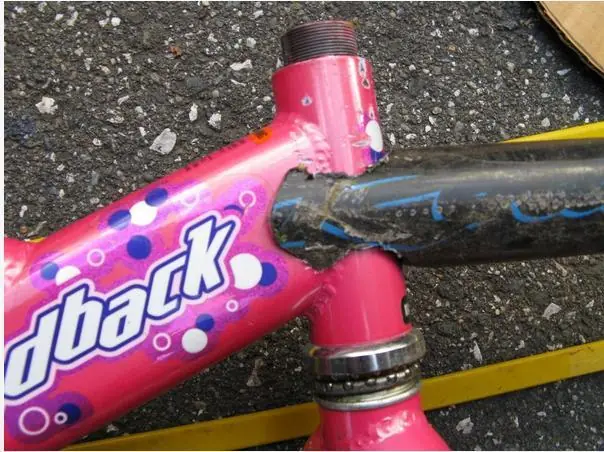

Vuelva a comprobar la alineación para ver si la pluma está centrado y ángulo derecho y no torcido. Entonces es el momento para la soldadura completa.

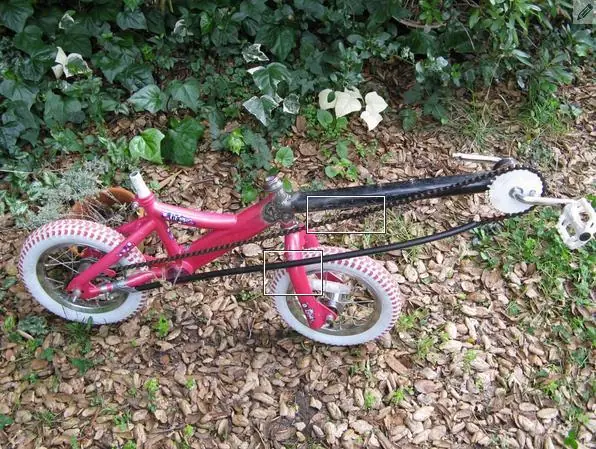

Ahora que lidiar con la línea de la cadena en el lado flojo. (Se frota contra la hoja tenedor. Y si me levanto, se frota contra la cadena-la estancia.)
La línea de cadena lateral estrecho (sección superior de la cadena que tira de la rueda dentada de la rueda trasera) realiza enrutamiento prioridad y obtiene primera grieta en el recto camino posible. La sección de la holgura de la cadena en la ruta de retorno del fondo consigue segunda selección de las rutas y puede tener que enrollar alrededor de los obstáculos

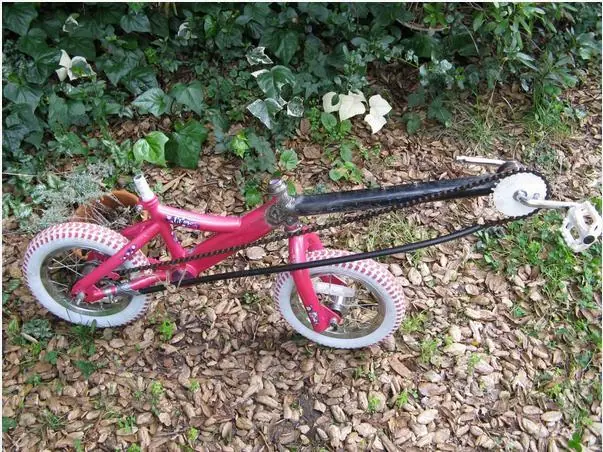

Me gusta una cadena lineal tranquila eficiente correr sobre todo en la potencia ajustada de ejecución de la cadena (la longitud superior de la cadena tirado por las bielas y rueda de cadena). Digresión sobre la gestión de la línea de la cadena: En algunas bicicletas reclinadas se ve la cadena de bucle sobre y debajo de uno o más poleas. Esto añade cadena de arrastre y el ruido. La más grave de las curvas de la cadena alrededor de una polea, más fuerza de la cadena se aplican al eje de la polea (más ruido y las vibraciones y la pérdida de trabajo.) Esto no es un gran problema en el lado flojo de la cadena (volviendo a las bielas) . Pero es un gran problema en el lado de tensión de la cadena (accionar la rueda trasera). run cadena inferior está encerrado en una "pieza de 5/8 de diámetro de plástico vieja (polietileno) tubo de riego por goteo para ayudar a dirigirlo alrededor de la hoja tenedor . de cadena larga se realiza mediante la conexión de un par de cadenas utilizando una herramienta de cadena

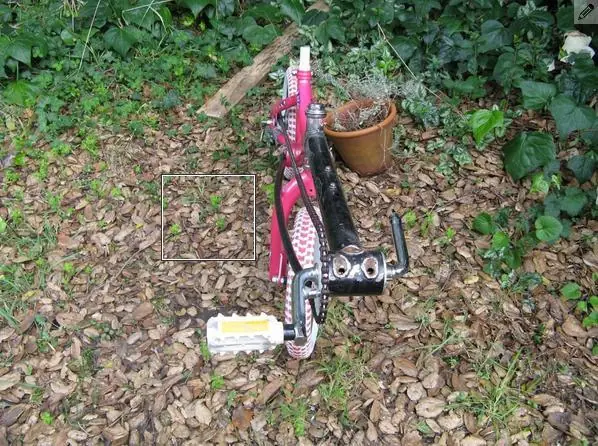

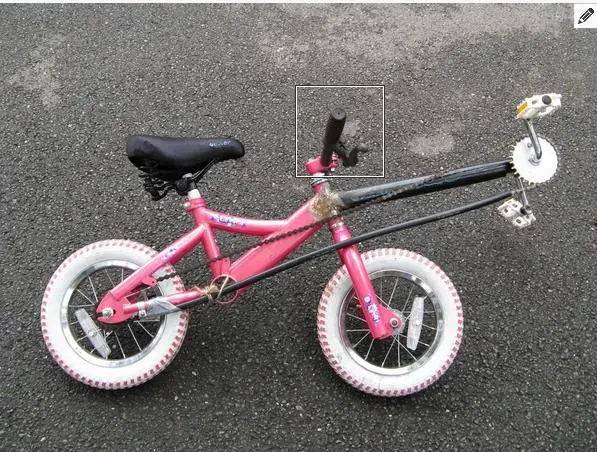

Tiempo para la prueba-Ride-Fun!. híbrido de la princesa rosa más pequeño con el grande y malo en bicicleta de montaña por el tubo soldado a la cabeza de tubo que parece un poco de color rosa con ruedas narval. "Sí, lo que me hace querer obtener todo scrimshaw en vosotros

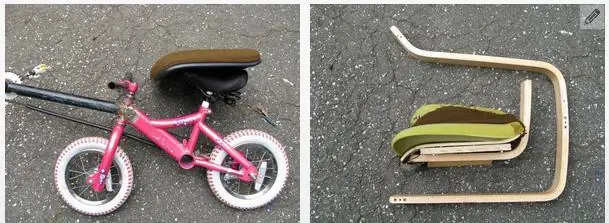

Aceptar, Se mueve bien para mí, pero para dar cabida a mis fans más pequeños en la Maker Faire, estoy construyendo un asiento largo para niños patas más cortas también pueden montarlo, simplemente sentado más cerca de los pedales. Mi asistente cartón está recostado en parte de un salvado silla de madera IKEA

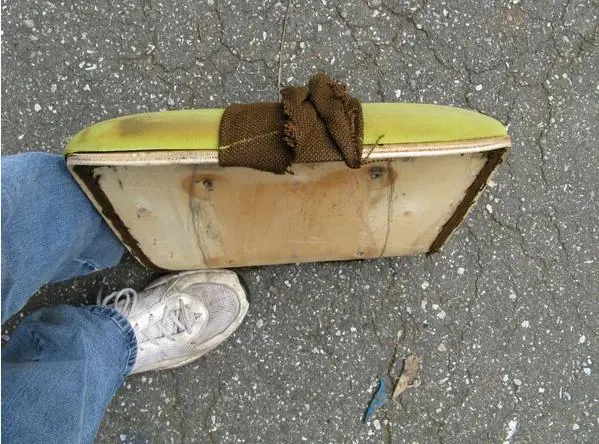

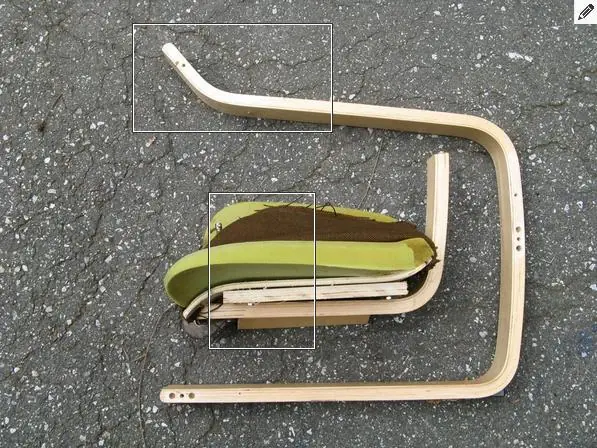

Una silla de oficina de madera contrachapada del asiento ha recuperado su cubierta pelada hacia atrás para exponer el relleno de espuma.

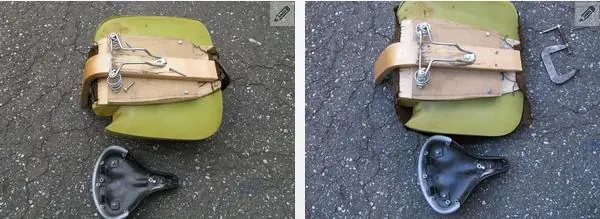

líneas del lápiz fuera de los agujeros de los tornillos de montaje muestran dónde tengo la intención de sierra (con un Sawzall).

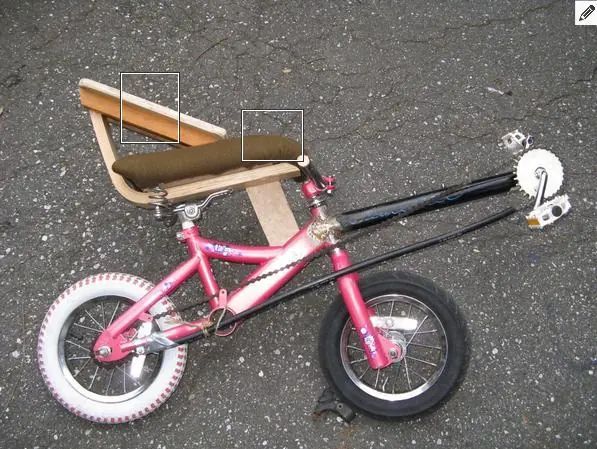

Funcionó, pero se sentía un poco inestable por lo que el siguiente paso muestra una nueva llave de asiento agregó

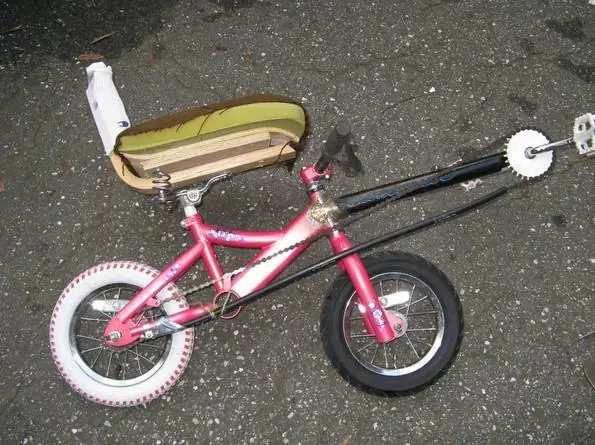

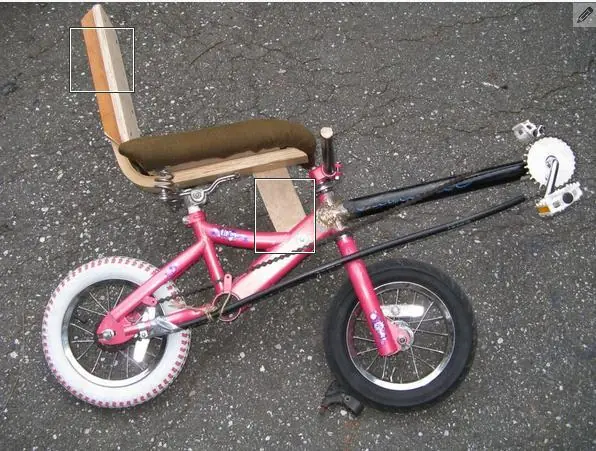

Abrazadera del asiento atornillada al marco y atornilladas a la estructura del asiento, previene la oscilación. asiento trasero ajustable (posición vertical para pilotos con las piernas largas, escabulló hacia adelante para los jinetes patas cortas) asiento trasero ajustable está hecha de 1/2 "de madera contrachapada atornillado a 2 carriles de madera paralelas. ( por lo que se puede deslizar a diferentes posiciones mientras sostiene el soporte del respaldo del asiento entre los carriles.
asi quedara tu bicicleta
