Este es un circuito de luces de navegación que le hice a mi Cessna 177 con leds de 3 colores.
El diagrama de luces en un avión real es este:
Materiales:
* 3 leds de alta luminosidad (rojo, blanco y verde). Vienen unos blancos de alta luminosidad que son intermitentes.
* 2 portaleds. Yo los hice con 2 bracitos de servos.
* 1 interruptor bipolar.
* cable rojo y negro de 2mm.
* 2 conectores (hembra y macho).
* 1 resistencia de 80 omhs.
* 1 resistencia de 180 omhs.
* 1 portapilas para 4 pilas AA.
* 4 pilas AA recargables.
* termocontraíble para cable de 2mm o cinta aisladora.
* soldador de estaño.
* estañolín.

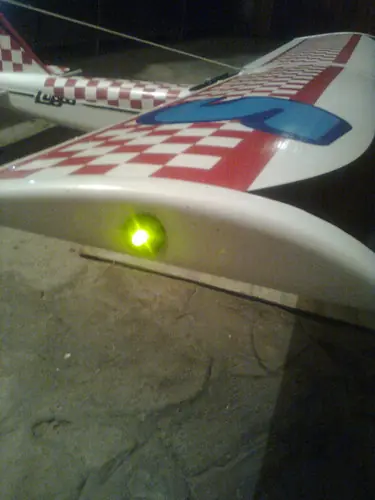

ALGUNAS FOTOS:
La forma de pasar los cables desde la punta del ala hasta el centro depende de la estructura que tenga.
Si usás una batería de otro voltaje o leds comunes tenés que calcular la resistencia adecuada para cada led.
Esta página está muy buena para calcular resistencias:
* Power supply voltage (V): Voltaje que entrega la batería.
* LED voltage drop (V): Voltaje de trabajo del led. Cada color tiene un voltaje diferente.
* LED current rating (mA): Amperaje de trabajo del led. Si el led es de alta luminosidad trabaja con 20mA y si es un led indicatorio trabaja con 10mA.
* Number of LEDs: Cantidad de leds.
"COMENTAR NO CUESTA NADA"
