Hola, hoy les voy a enseñar a como hacer un quarter para skate, bmx, roller, lo que quieran que soporta de todo xD, si quieren hasta una moto, un auto no se lo recomiendo, bueno empecemos.
PASO 1
Materiales necesarios
* 1 pieza de 3 / 4 pulgada de madera contrachapada
Parte 1: Cortar el Rincón
El único material necesario para este paso es de una sola hoja de 3 / 4 pulgada de madera contrachapada. Primera Corte un cuadrado de la esquina, como se puede ver en la imagen siguiente, cortado en 4.5 ", un 4 y 3 / 8", a continuación, dibuje un punto 5.5 "en este punto es donde la transición se iniciará.
A raíz de estas dimensiones, el afrontamiento terminarán a ras de la transición de la quarterpipe. Además, el afrontamiento se pegará por encima de la plataforma alrededor de la mitad de una pulgada, si desea que el hacer frente a sobresalir más o menos se puede ajustar la longitud del corte vertical, no dude en mirar a los pasos futuros para ver cómo va todo a encajar.
Parte 2: Dibujar la Transición
A continuación, señalar a la transición de la quarterpipe utilizando el método de cadena y la brújula. Para ello, se necesitan dos largas líneas perpendiculares, he utilizado las líneas de la massonite en mi halfpipe, puede ser necesario llamar su propio. Una vez que sus líneas perpendiculares, poner la madera a lo largo de la línea de fondo y medir 6,5 'a lo largo de la línea perpendicular como se muestra en la picture.
Usted puede usar cualquier transición que desea, por mi quarterpipe, he usado un 6,5 "de transición. Para una mayor pendiente utilizar un número menor, por ejemplo, si utiliza un 4 'de transición (no recomendado), entonces su quarterpipe se acercará a vert, si utiliza un 8' de transición, entonces su quarterpipe tendrá una pendiente muy gradual, 6,5 'trabajado bastante bien para mí. Si usted va con una pronunciada decantación la madera será más difícil de doblar.
A continuación, poner un tornillo de 6,5 metros de distancia (o lo que sea de transición que se use). En la foto de arriba puse un tornillo en cerca del final de la cinta de medir. Ahora atar una cuerda al tornillo y en el otro extremo (en la parte inferior de la madera contrachapada) ata un lápiz. Próximo slide la madera a lo largo de la línea que dibujó de manera que el lápiz apenas alcanza el punto que dibujó. Ahora dibuja su transición a lo largo de la madera contrachapada de mantenimiento de la cadena de enseñar. La línea debe ir desde el punto que se acaba de llegar al fondo de la madera contrachapada.
Parte 3:
Ahora en la parte inferior de la transición no es necesario a recorrer todo el camino desde que se atornillar un 2x4 en la parte inferior, para dibujar una línea vertical en el último punto que un 2x4 caben.
Bien, ahora usted tiene su transición elaborado, junto tomar una sierra y cortar la madera a lo largo de la línea que dibujó. Una vez hecho esto hay un montón de madera contrachapada de izquierda, así que la pieza que cortar y lo utilizan como una plantilla para la segunda pieza que va a recortar de la misma pieza de madera contrachapada. Una vez tenga esta línea de corte la segunda cara. Ahora debe tener dos piezas que este aspecto.
PASO 2
Materiales requeridos: ocho 8 '2x4, tres de 8' de 2x6 y las dos partes cortadas a partir del paso 1.

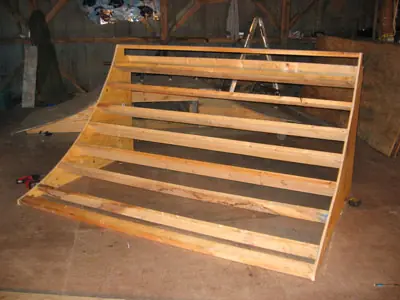

Ahora el quarterpipe todo va a ser de 8 'de ancho, por lo que usted necesita cortar cada uno de los 2x4 y 2x6 a ser 94,5 ", de modo que cada pieza y dos anchuras de las 3 / 4" de madera contrachapada se sumará a 8 pies. A continuación, antes de atornillar algo juntos, sentar las dos partes en la parte superior de la simpatia y hacer marcas en el que desea tornillo en cada 2x4 (es más fácil que hacerlo ahora que cuando están separadas por 8 '). Usted debe poner un 2x4 cada 10 pulgadas. En total mi quarterpipe tiene nueve 2x4 a lo largo de la transición, así que trate de espaciar uniformemente a cabo. Una vez que sus marcas en donde los 2x4 debe ir tan sólo comience a atornillar en ellos como en esta imagen.
Tenga en cuenta que el 2x4 fondo va horizontal y el resto, al vertical, perpendicular a la transición. En la foto tengo el principio 2x4 perpendicular a la transición, pero después de la construcción de la quarterpipe recomiendo poner paralela esta pieza como la de abajo. La razón de esto es cuando usted atornillo,en la madera se inicia desde la parte superior y será mucho más fácil para atornillarlo en el 2x4 si es paralela a la transición. A continuación, tomar las tres 2x6 y tornillo de ellos en la espalda. Pon uno en la esquina inferior, y luego los otros dos a lo largo de los cortes de 90 grados que hizo en los lados. Una de las longitudes es de 5,5 pulgadas (un 2x6 es en realidad 1,5 por 5,5 por lo que un 2x6 debe encajar perfectamente en este espacio).
PASO 3
Materiales necesarios
* Siete 41,5 "2x4
* Dos 41,5 "2x6's
* Dos 8 '2x6's
* Siete 41,5 "2x4
* Una hoja de 3 / 4 "de madera contrachapada
Diferentes maneras de hacer esto
Como se menciono en el paso 1, te recomiendo hacer la plataforma construida en el quarterpipe. (Ver paso 1 de cómo hacer esto).
Esta parte es bastante autoexplicativo, use los dos 8 '2x6 en el exterior y el tornillo en los dos 41.5 "2x6 en cada extremo, luego mida un pie y un tornillo en cada uno de los 41,5 pulgadas 2x4 como en la imagen de abajo.
A continuación, el tornillo de 3 / 4 "contrachapado a la cima, debe tener en cuenta que la madera es más amplia que la plataforma, no se preocupe, la madera debe sobresalir 3,5" uno por un lado, como este.

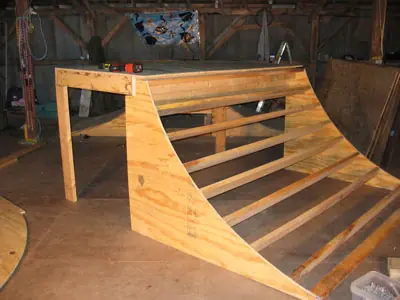

Así que toda la plataforma debe parecerse a esto.
A continuación, establezca la plataforma sobre la pieza quarterpipe construido en los pasos 1 y 2. Como este.
Es una buena idea tener ayuda con la elevación de la plataforma sobre la pieza de quarterpipe.Lo siguiente es cortar el 4x4 en dos trozos y ponerlas a las otras dos esquinas de la plataforma de modo que es el nivel. En la foto de abajo que sólo se utiliza 2x6. En este punto también sería una buena idea para poner en algunos Suppots diagonal (unos 2x4 va desde la parte inferior de la 4x4 a la esquina donde la plataforma cumple con la pieza quarterpipe) para una mayor estabilidad.
Ahora que tiene la plataforma en su lugar permite echar otro vistazo a esta imagen.
Tenga en cuenta que hay una brecha entre el 3,5 "de madera que sobresale de la plataforma y el pedazo de quarterpipe de los pasos 1 y 2. Una vez más no te preocupes esto fue planeado. Esto podría haberse evitado mediante la reducción de la plaza de la madera de manera diferente en el paso uno, pero si la diferencia no estaban allí entonces el afrontamiento se quedaría hasta demasiado (si usted prefiere los palos para hacer frente a mucho, tal vez debas ajustar los cortes en el paso 1 para que esta brecha es menor), diseñé estos planes para que la brecha sería 3 / 4 ", de modo que la izquierda sobre madera contrachapada del paso 1 encajaría perfectamente. Probablemente no será un 3,5 "por 8 'pedazo de madera que quedan en el bloc de notas, así que cortar dos de 4' en un 3,5" pedazos de 3 / 4 "de madera contrachapada y las usaron para llenar este vacío.
Es un ajuste perfecto!
PASO 4
Materiales requeridos: Una pieza de 8 '1,5 "tubo de metal negro (afrontamiento).
Como se puede ver en la imagen de arriba, se necesitan dos brochas de metal, uno que es 11/64 "uno que es 21/64". Saca primero la 21/64 "broca de perforación y de 4 agujeros uniformemente espaciados en el afrontamiento, asegurándose de que los orificios están alineados. A continuación, tomar el 11/64" brocha y un agujero pequeño en el lado opuesto de la cofia de los más grandes agujeros que acaba de perforar (poner la brocha pequeña a través del agujero que hizo con la broca grande para perforar el lado opuesto).
La razón del gran agujero en la parte superior es para que pueda caber la cabeza del tornillo en el agujero, la razón para el pequeño orificio en el lado oppsite está en la punta del tornillo a entrar ahora en lugar de hacer frente a la parte superior de la quarterpipe y apriete los tornillos en donde desea que vaya. Usted necesitará un poco más amplio que caben en el gran agujero que usted perforados y el tiempo suficiente para llegar al pequeño agujero.
PASO 5
Materiales requeridos: Cuatro pedazos de 3 / 8 "de madera contrachapada y dos pedazos de 1 / 4" massonite.
Este es probablemente el paso más difícil de construir un quarterpipe. A raíz de estos planes, habrá dos capas de 3 / 8 "de madera contrachapada con una capa superior de 1 / 4" massonite. Algunas personas, como para poner la segunda capa de madera contrachapada de diagonoal, el objetivo principal de hacer esto es para que las costuras no se alinean. No creo que la pena de poner la capa de Secon diagonal en lugar Acabo de cambiar la segunda capa encima de para las costuras no se alinean. La capa superior de massonite no es nessisary pero es mucho más suave que la madera contrachapada. Otra opción para la capa superior es skatelite. Skatelite es muy caro, pero es resistente al agua por lo que si usted está manteniendo su quarterpipe fuera usted debe buscar en esta opción.
Primero, tome una hoja de 3 / 8 "de madera contrachapada y apriete los tornillos en cada uno de los 2x4 que pone en el paso 2. Siempre me gusta empezar desde el principio por lo que cualquier madera extra que fácilmente puede cortar desde la parte inferior.
Puede ser muy difícil de doblar la madera contrachapada para que coincida con la transicion de la quarterpipe. La más pronunciada es la transición más difícil será. Usé un 6,5 "de transición y no le gustaría haber hecho algo más empinada. La única aconsejar que puedo dar es para utilizar su cuerpo para doblar progresivamente la madera contrachapada y apriete los tornillos, comenzando desde la parte superior, un dos por cuatro a la vez. Después de haber otras personas con usted para ayudar a mantener la tendencia de madera contrachapada, mientras que en el tornillo que es una buena idea. No se preocupe si usted oye el pop de madera contrachapada, pero se dan cuenta de que podría romperse y usted tendrá que comprar una nueva pieza. He oído rumores de que la madera contrachapada remojo en agua caliente hace que este paso más fácil, pero nunca he visto hacer y no está seguro de lo práctico que es.

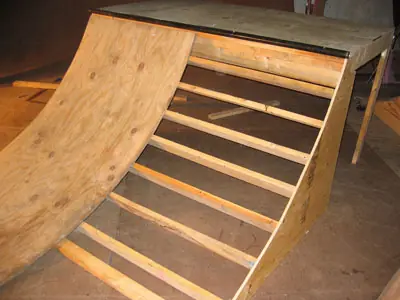

Dicho esto, tornillo en la siguiente pieza de madera contrachapada.
Ahora es el momento para la segunda capa de madera contrachapada. Es posible saltarse este paso, pero con dos capas de contrachapado su quarterpipe serán más fuertes y duran más que con una sola capa. Ahora usted no quiere que el parecer de esta capa de hacer coincidir de manera corta una de las piezas en la mitad del largo camino (. Así que ahora tenemos dos piezas de 2 'de 8' de madera contrachapada y una pieza que es de 4 por 8 'a la izquierda. Tome uno de los 2 'por 8' piezas y apriete los tornillos en un extremo.
A continuación, el tornillo de 4 'por 8' pedazo de madera en el centro, a continuación, los 2 más recientes 'por 8' pieza en el otro extremo. A continuación, tomar dos hojas de 4 'por 8' de 1 / 4 "massonite y el tornillo en ellos como hizo con la primera capa de madera contrachapada. El massonite curvas muy fácilmente por lo que esta parte no será difícil. Una vez que esté hecho con esta función sobre la transición ha utilizado habrá de superficie extra que sobresale de la parte inferior. Usted solamente necesita la madera contrachapada / massonite que saque un 6 ", de modo que cortar nada adicional de descanso. Su quarterpipe ahora debería tener este aspecto.
Listo, ahora pilas, plata y manos a la obra, esto se puede, ya tengo uno en el galpon, voy por otro!
