no te ha pasado que tenes un amplificador pero no te gusta llevarlo a todos lados para tocar solo unos minutos?. Aqui te muestro como construir tu propio ampli que funciona con una bateria de 9V o un adaptador de corriente que facilmente cabe en una caja de galletitas para mayor movilidad.
Espero lo disfruten y a ROCKEAR!!!!
Lista de materiales:
1 Capacitor 220uF
1 Capacitor 100uF
1 Capacitor 100nF
2 Capacitor 47nF
1 Resistor 1.5M
1 Resistor 3.9K
1 Resistor 10
1 Potenciometro 10K (Volumen)
1 Potenciometro 1K (Gain o Distorsion)
1 Transistor MPF102 o K161
1 Integrado LM386
1 Placa pertinax universal (si tiene caminos de cobre y lo conectan como en las foto
limenla porque les va a hacer corto si lo dejan asi)
1 Parlante 8 Ohms de impedancia
1 Plug de 1/4" hembra
Soldador y estaño
Partes opcionales (Estetica)
2 perillas para los potenciometros
1 led mini con un resistor de 10K
1 llave "cola de rata"
1 Conector baterias 9V
1 Bateria 9V
Pasos:
primero se conectan todas las partes como estan puestas en el diagrama de la siguiente imagen:
si no quieren complicarse tanto la vida les subo pics del circuito grafico como queda y ya lo conectan igual

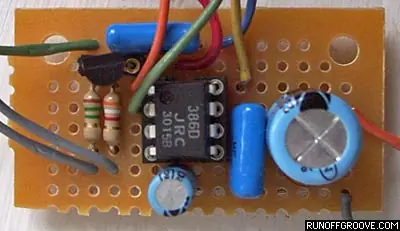

aqui esta la foto de como queda desde arriba

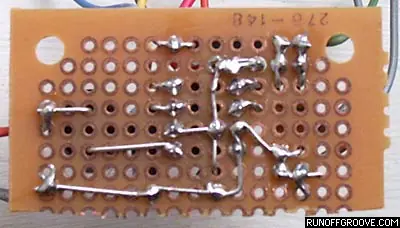

y aqui visto desde abajo

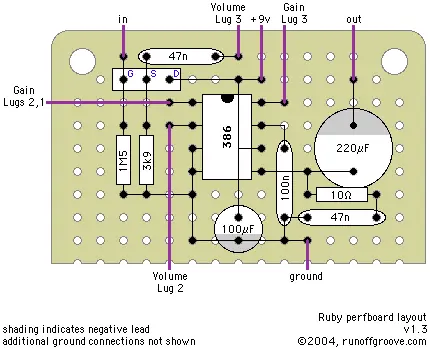

y tambien anexo la vista "transparente" para que no haya fallas a la hora de conectar
ya el switch se conecta en el cable que sigue a la conexion de 9V para interrumpir la corriente y el le se puede poner ahi junto con el switch y una resist de 10k aprox para que no truene y se conecta el negativo del LED a tierra junto con los demas cables para conectar el circuito.
Importante
las partes no mostradas en las imagenes que van a tierra son el negativo del input, el plug 1 del potenciometro de volumen y el negativo de la bocina
RECUERDA: CUANDO SUELDES TEN EN MENTE QUE DEBES SER MUY CUIDADOSO PORQUE SI DEJAS EN CONTACTO DOS PARTES DIFERENTES DEL CIRCUITO PUEDES OCASIONAR UN CORTO PONIENDO EN RIESGO TU INTEGRIDAD FISICA POR LOS COMPONENTES USADOS EN ESTE CIRCUITO.
