Titulo : Tutorial de armado cables de redes.
Hola taringueros, como siempre dejandoles algo de conocimiento, puede ser que algunos o muchos sepan como armar un cable de red; pero muchos no lo saben y estan en la duda de como armar su propio cable de red.
Comencemos
Herramientas necesarias:
Alicate (preferible de corte recto/puede ser que no sea necesario)
Pinza para crimpear cables red/telefonico
Cutter (Trincheta en algunos lugares)
Tester (Puede ser no necesario)
Probador de Lan (Puede ser no necesario)
La pinza de crimpear tiene cuchillas para cortar el cable de red y del otro lado cuchilas para pelar el cable en la longitud necesaria.
Introducimos el cable un poco y cortamos

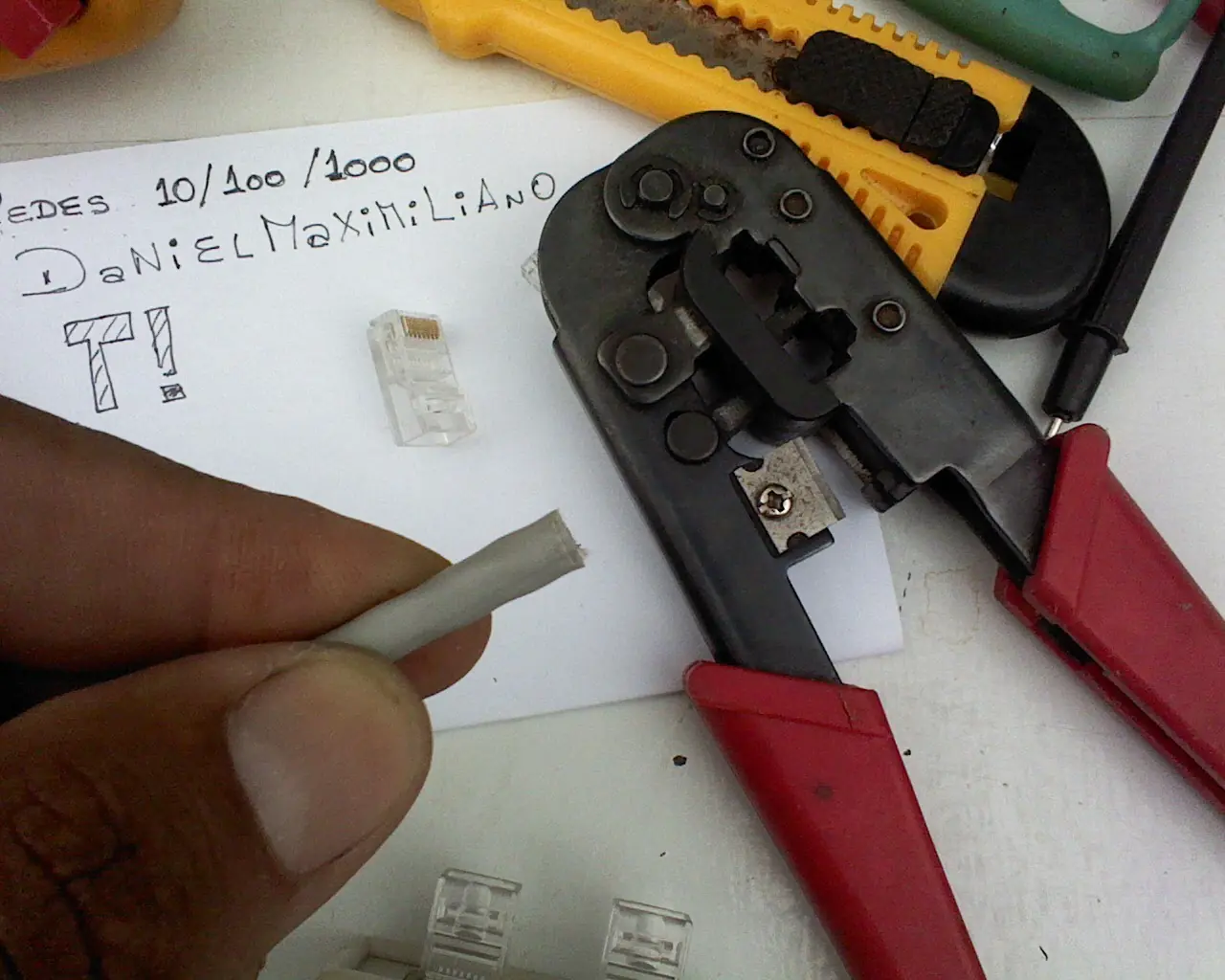

Ahora podemos comenzar el trabajo prolijo, introducimos ese cable cortado por la parte de las cuchillas de pelado y miramos que el cable haga tope en la cuchilla de corte
Presionamos un poco la pinza para hacer solo un corte en la vaina del cable de red, en mi caso solo toco la vaina y la voy girando para que se corte solo la envoltura.
Si te acostumbras a usar el dedo pulgar para hacer palanca contra la pinza te ayudara a cortar esa funda limpiamente. listo ya tenemos el cable pelado.
Puedes usar cortar esos hilos de seda que le da proteccion al estirado del cable o puedes tirar hacia atras y crimpear con la pinza, eso te dara rigidez, para mi comodidad lo corto.
Buscamos el orden de los cables segun los colores necesarios para el armado del cable (mas abajo esta la tabla de colores y tipo de cable de red.
Introduciendo los cables en el conector/ficha RJ-45 siempre con la lengueta/tab hacia abajo tendras de tu lado izquierdo el Pin numero 1. al retirar el cable te daras cuenta que no entro parejo en todos sus cables, puede ser necesario que presiones con el indice y pulgar de la mano derecha los cables y con la mano izquierda tires la funda hacia atras, eso te permitira entrar mas los cables en el conector.

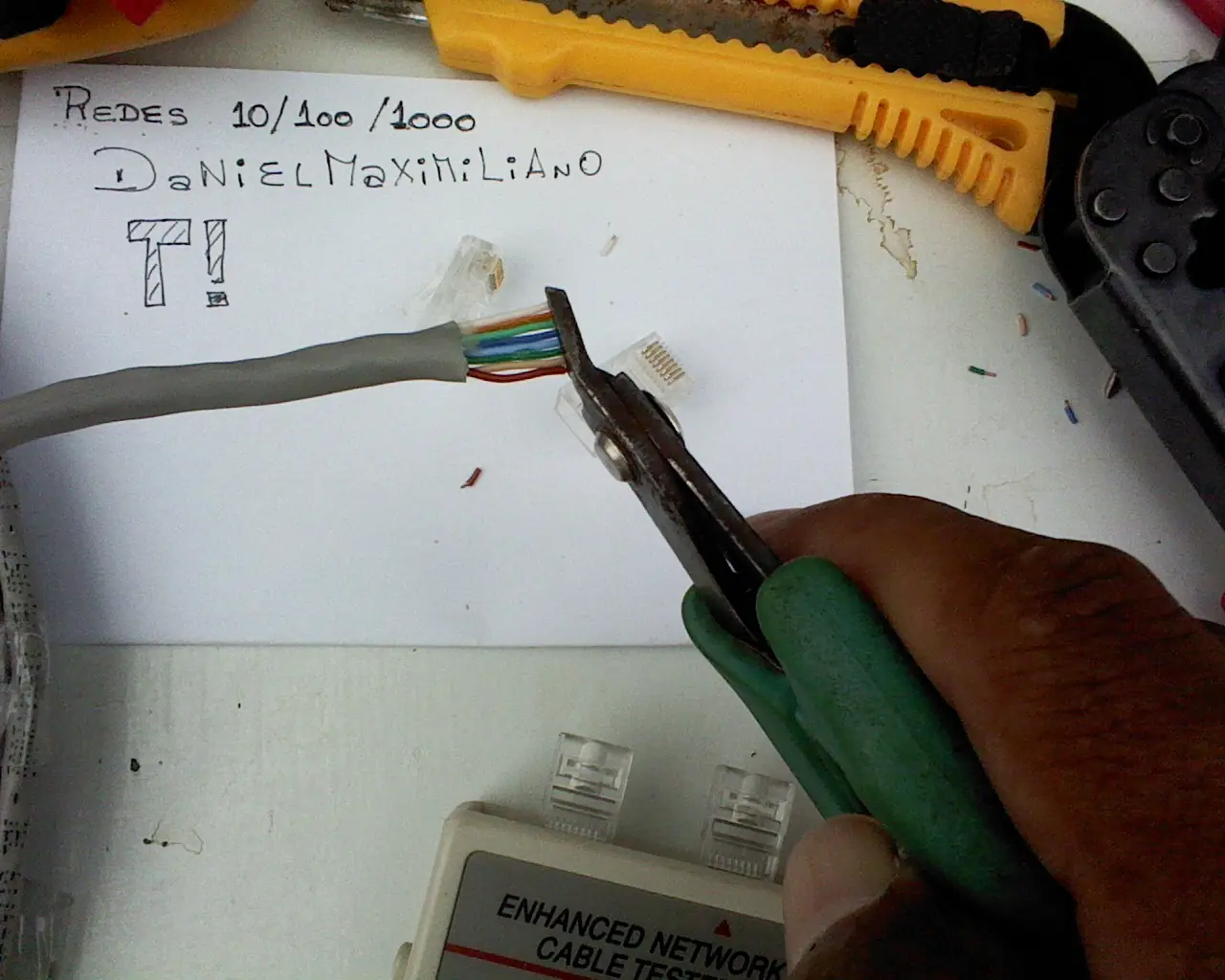

Aca te das cuenta que no tiene la misma longitud, puedes cortar los cables mas largos con el alicate o cutter, o simplemente usar la pinza del lado de corte para que los cables tengan la misma longitud.

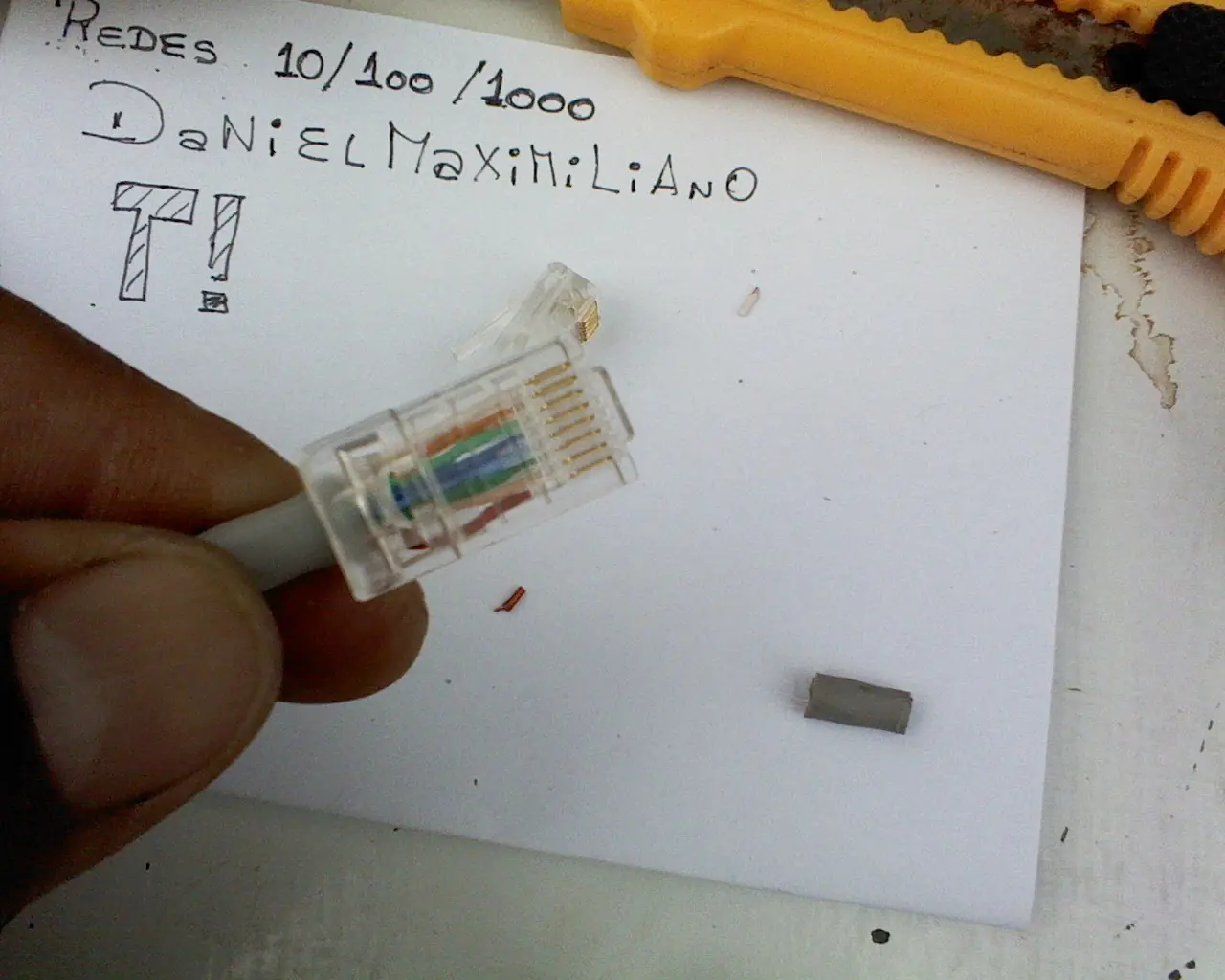

Introduciendo de nuevo el cable en la ficha nos fijamos de frente si se ven los pelos de cobre con sus respectiva fundas.
Si esta todo lindo/bien introducimos el cable con su conector, recuerda siempre presionar el cable hacia el conector al introducir el conector en la pinza ya que a veces el cable se retrae un poco y al crimpear que mal la conexion.

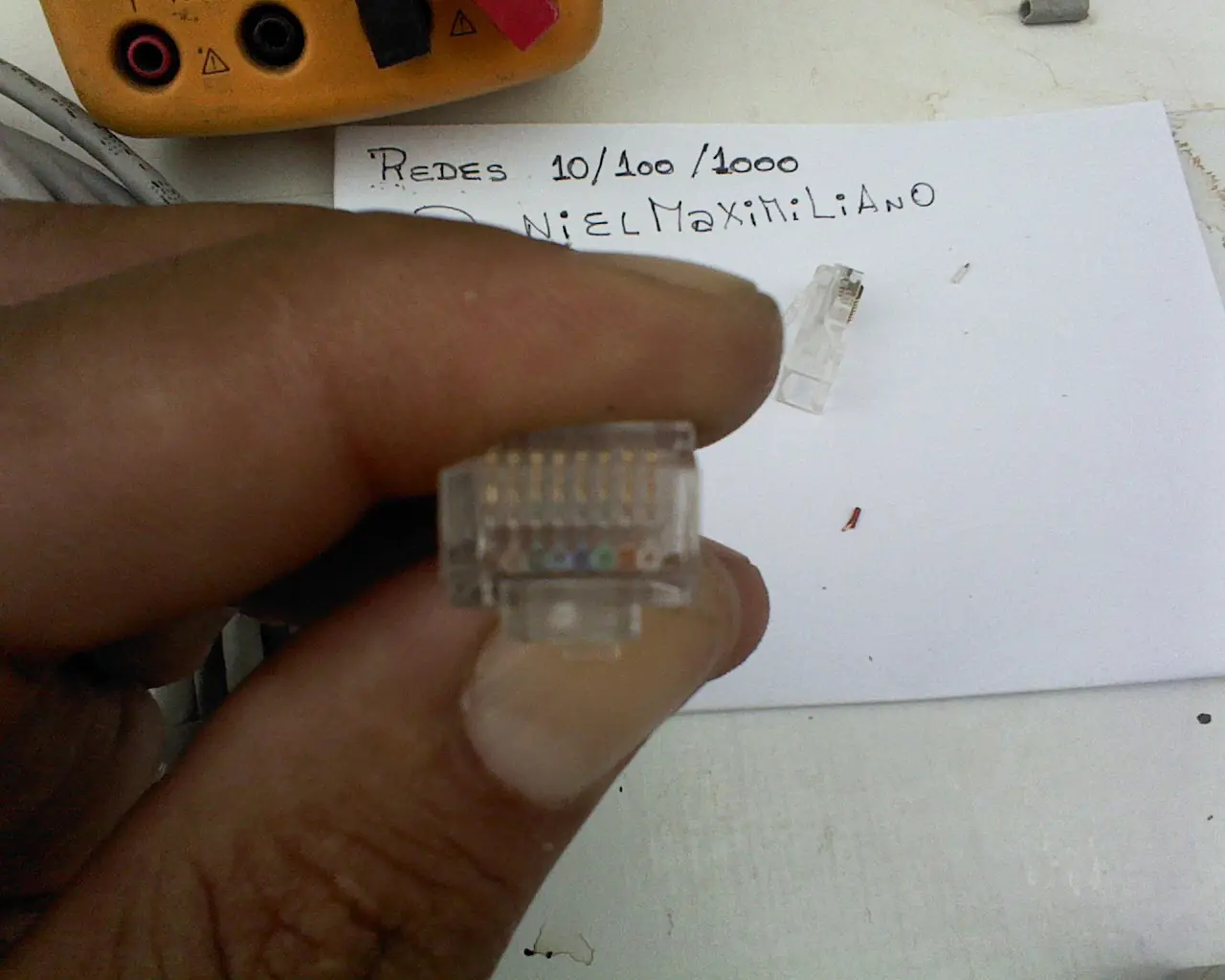

Podemos controlar que el cable este bien dentro de la ficha mirando de nuevo los pelos de cobre si se ven como en el paso anterior.
Presionando la pinza con la fuerza necesaria se hace un buen trabajo. puedes dejar de apretar la pinza y volver a presionar por si tienes dudas, retira el conector de la pinza.
puede ser necesario introducir un pequeño destornillador en la lengueta de conector/ficha para retirarla de la pinza. sino empuja la punta del conector que se sobresale de la pinza un poquito.

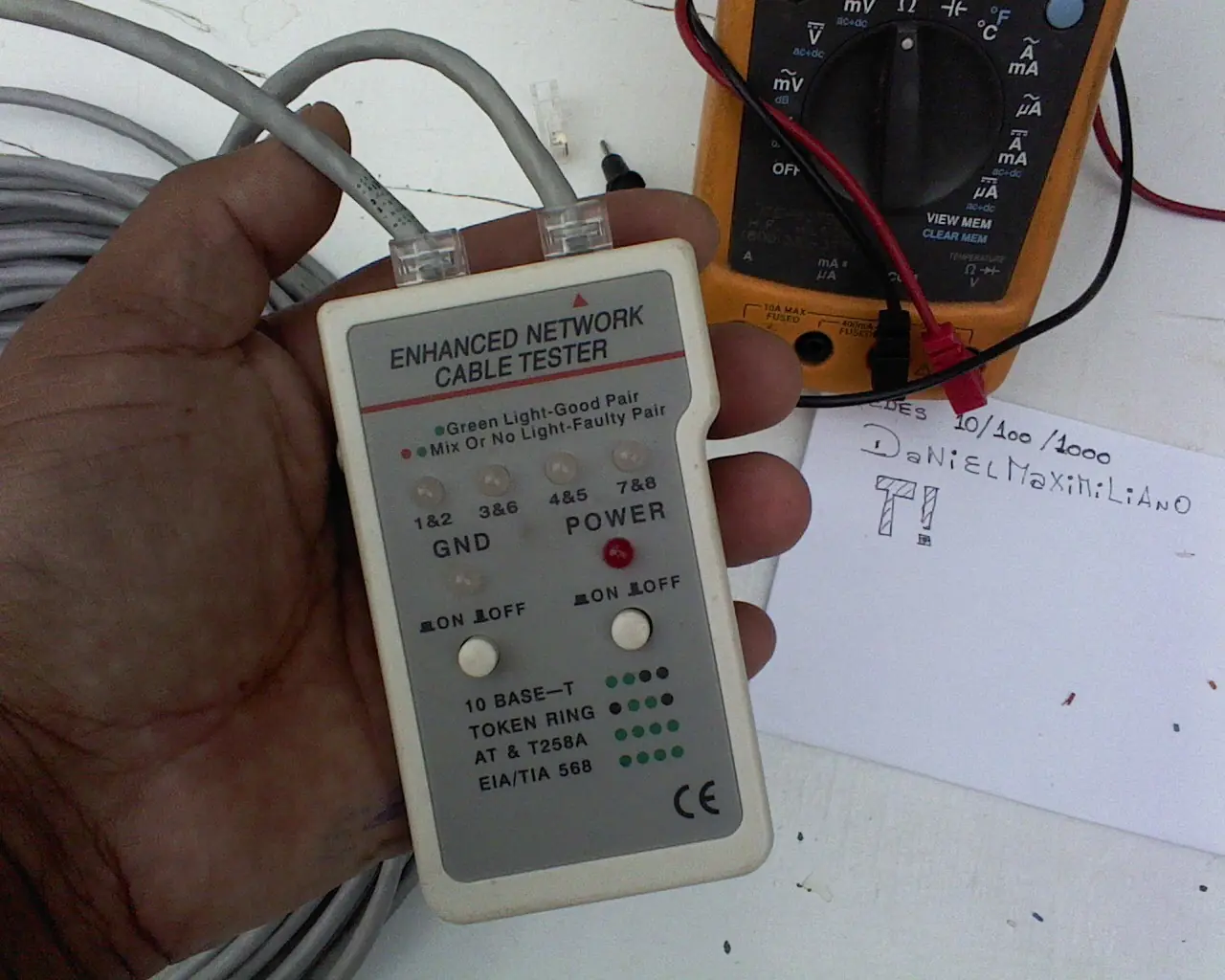

Puedes usar el comprobador de Lan , si crees que esta bien no hace falta dicho comprobador. yo lo uso cuando trabajo fuera de mi casa porque los clientes me ven como un GENIO
Ya pasaste mucho por todas las fotos y diras "este habla y habla, pero yo necesito saber los colores que voy a utilizar en mi cable de red"

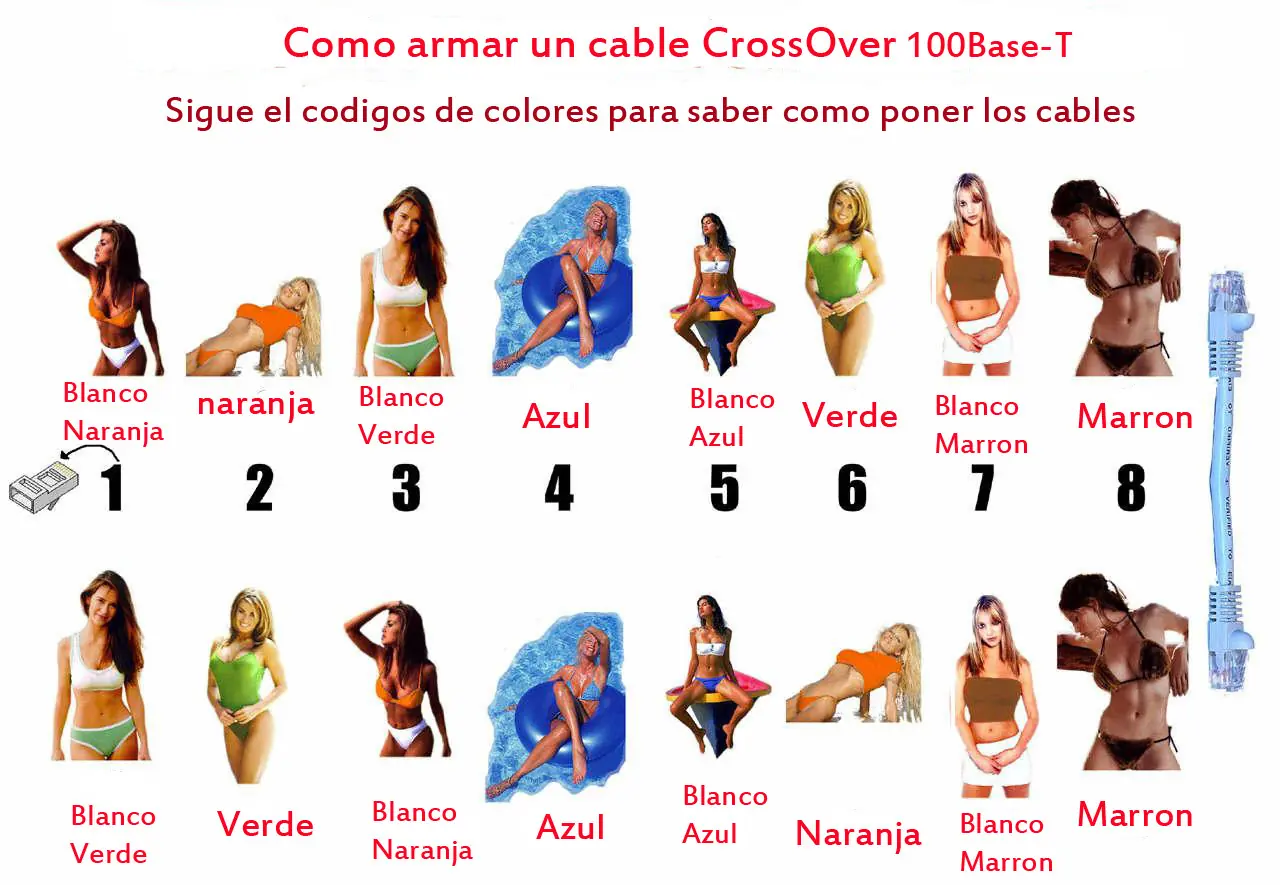

Bueno.. si te doy un este diagrama de colores , seguro me das un puteada y te vas.

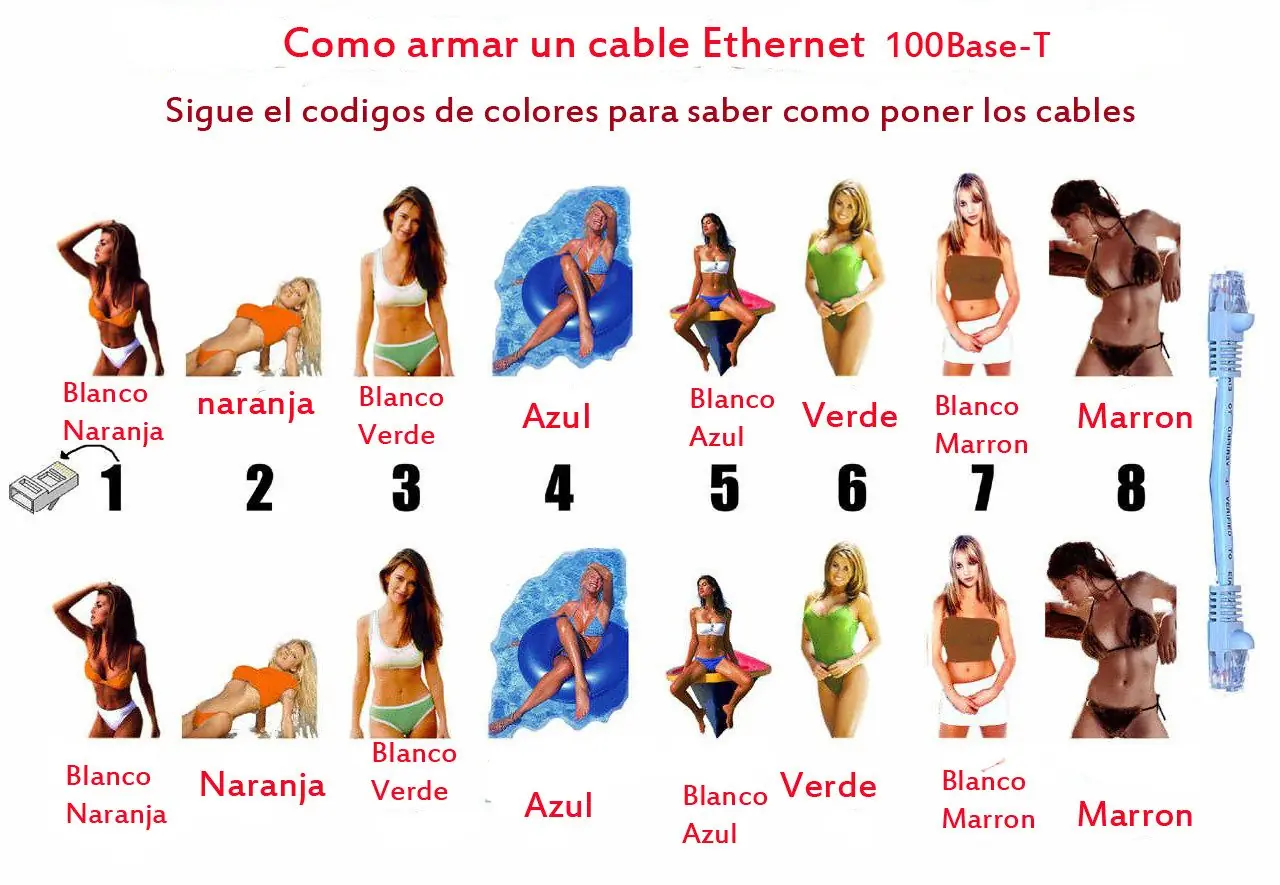

Pero no...... voy a ser mas caritativo y voy a dejarte una imagen que seguramente lo aprenderas de memoria, armaras tus cables como nadie. con poca luz o con los ojos cerrados. imagina los colores y arma tu cable!!!!!
Este cable es simplemente para usar en 10/100 base-t para conectar a un Router.
Este cable es para conectar entre si 2 PC o Computadores.
Diras: "Pero yo estoy necesitando GIGALANNNNNNNNNN!!!!"
bueeeeeeee.... no seas impaciente....

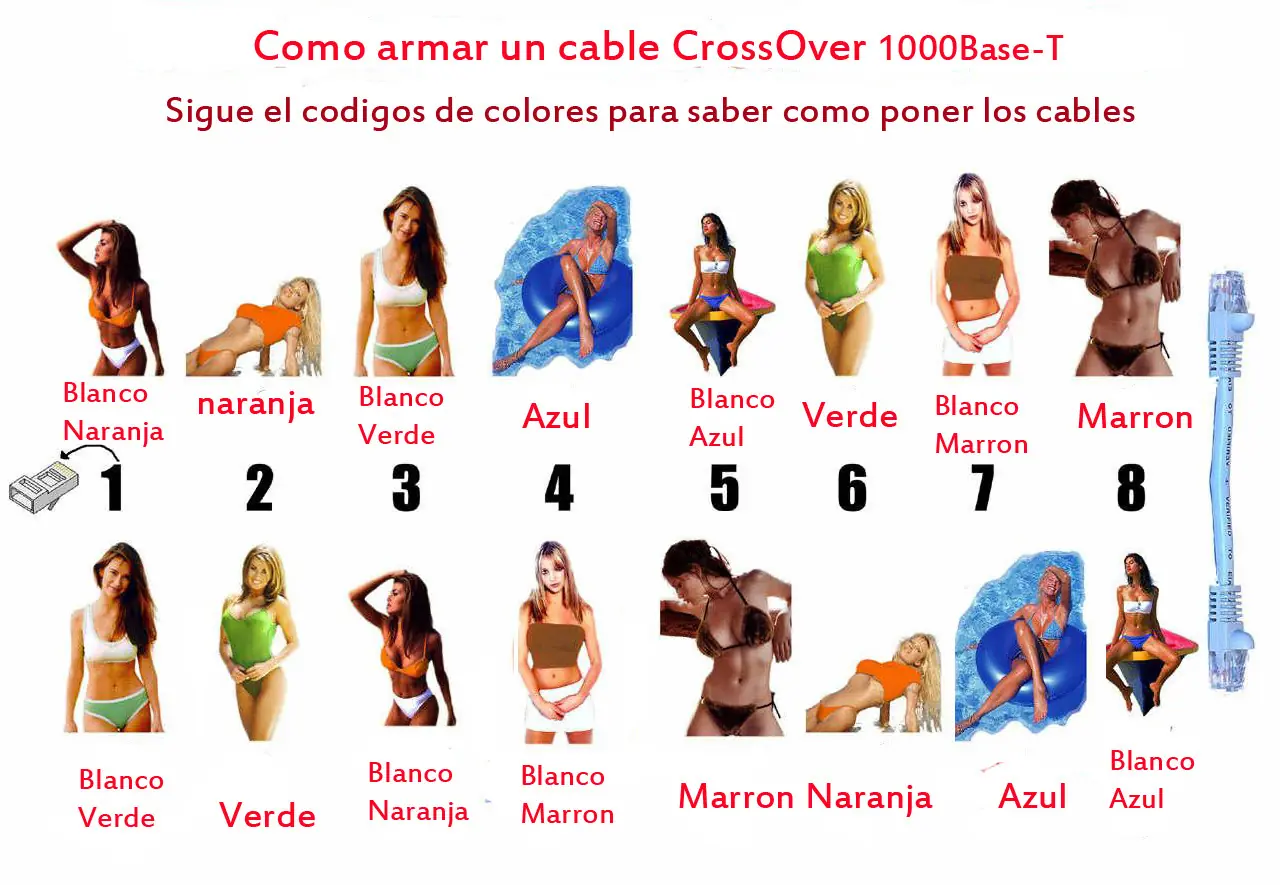

La red Gigalan o 1000Base-T necesita usar los 4 pares de cable, si estan cruzados como se muestra la imagen puede usar para conectar 2 computadores o PC.
Diras: "Yo necesito Gigalan para conectar a un Router/Switch Gigalan".
Bueno.. buenooo .. es mucho pedir,,, eso los dejo para el Proximo capitulo.
╔══════════════════════════════════════╗
Espero te haya gustado, si quieres puede ver todos mis post
haciendo click
Tratare de hacer nuevos post con este tipo de contenido que seguramente te va a servir.
╚══════════════════════════════════════╝
PD: las Leyes de Murphy siempre se cumplen, tengo muchos conectores (salir a comprar algunos no los encontraba)
al intentar usar el comprobador en mismo no tenia la Bateria de 9v (soy el unico hombre en la casa) no estaba dentro del aparato (hace poco lo use).
