Hola Taringa !

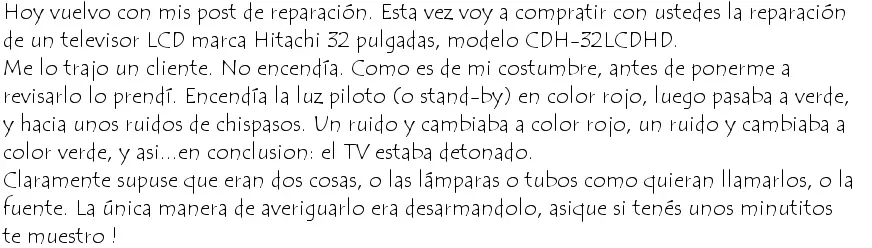

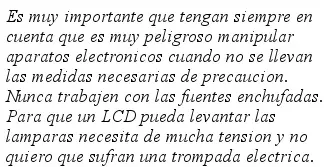

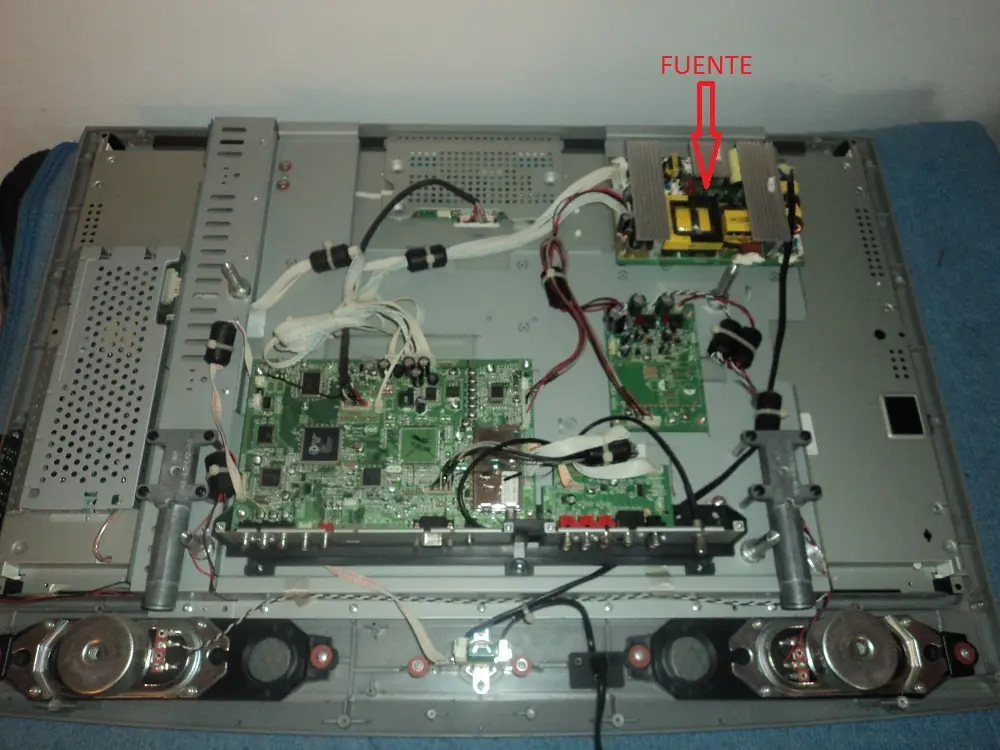

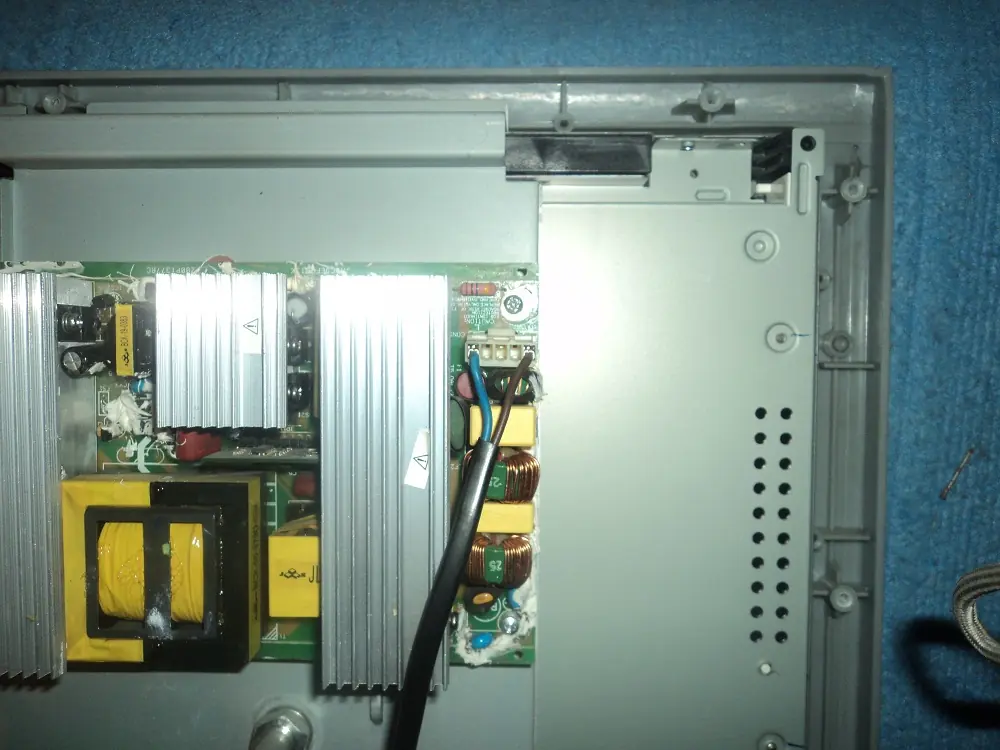

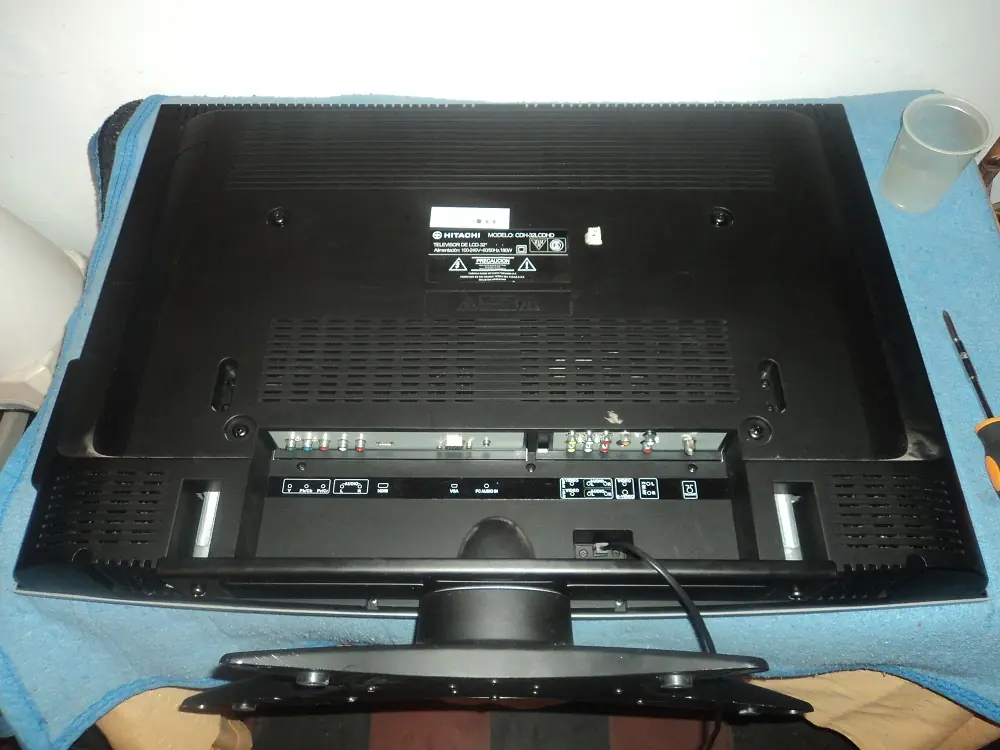

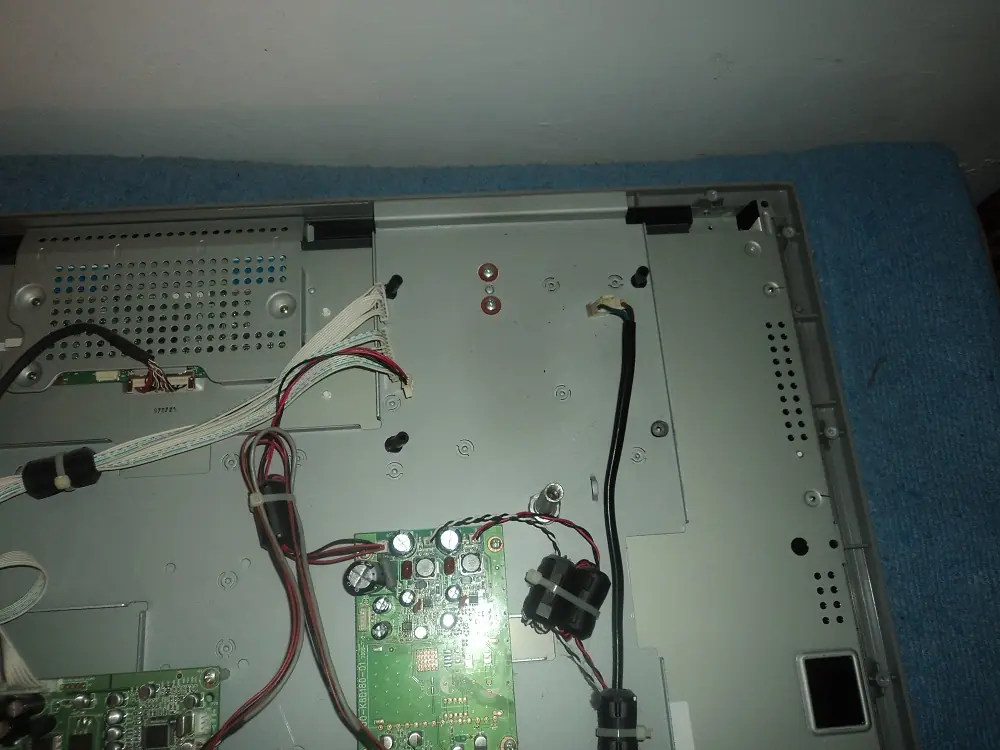

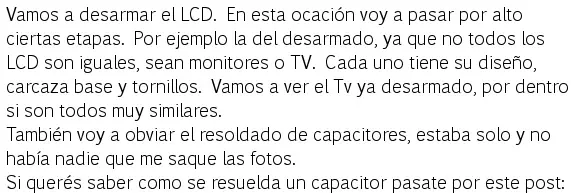

Acá tenemos al tv desarmado. Le saqué primero la base, luego seguí por todos los tornillos laterales y por útimo siempre hay algunos en el centro del TV. Se retira la tapa o carcaza y nos encontramos con todo esto:
En casos donde el TV no prende, enciende y apaga o tiene problemas de imagen a nivel encendido, es por descartado que la falla viene de la fuente, ¿Por qué? Porque si el LCD no prende significa que hay algún problema de tensión o alimentación PRINCIPAL. Por esa razón vamos a ir directamente a la placa fuente.

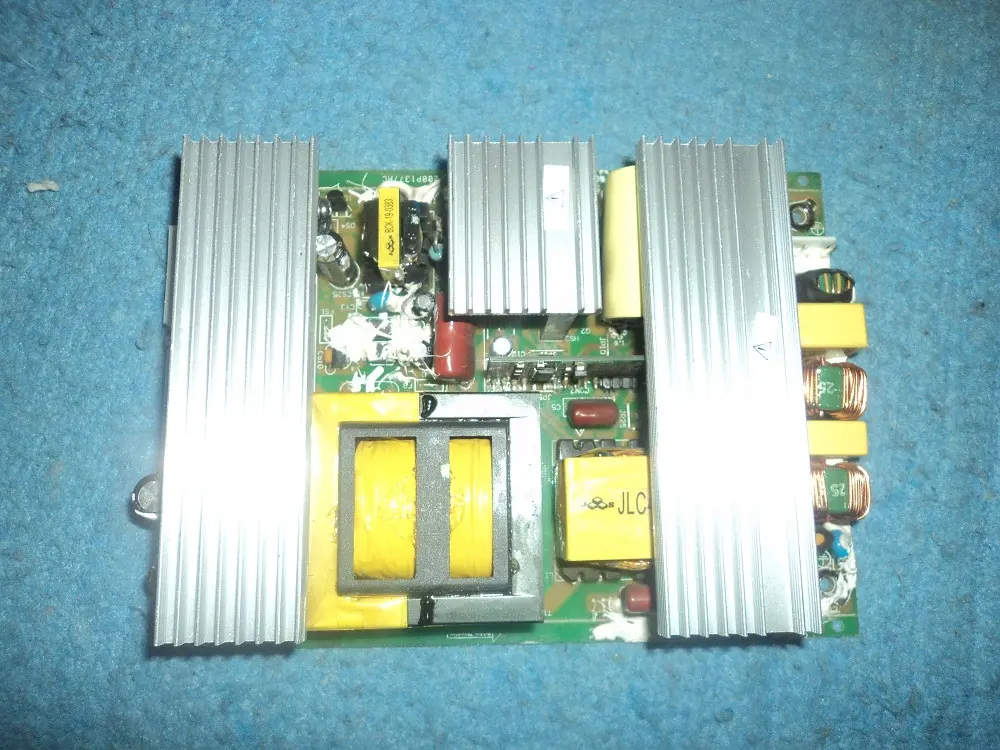

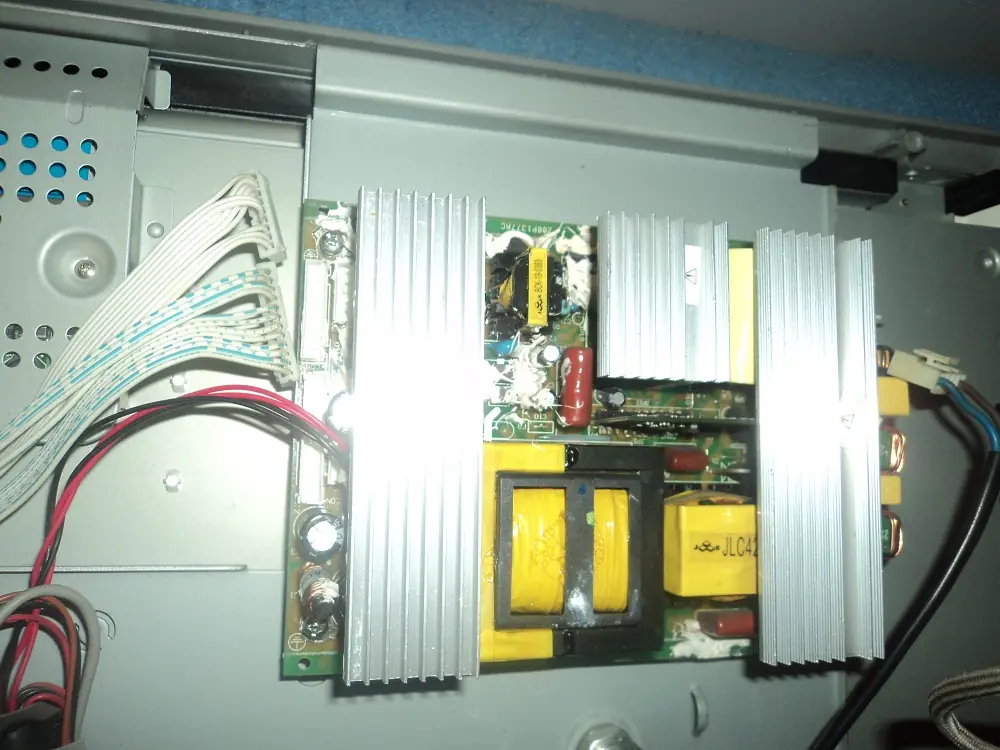

Como pueden ver la fuente de un LCD de 32 es algo importante. Aparte de tener filtros, resistencias o capacitores, también cuenta con transformadores, bobinas y hasta disipadores térmicos de aluminio.
Saqué la fuente desatornillando 4 tornillos que tenía en cada esquina.

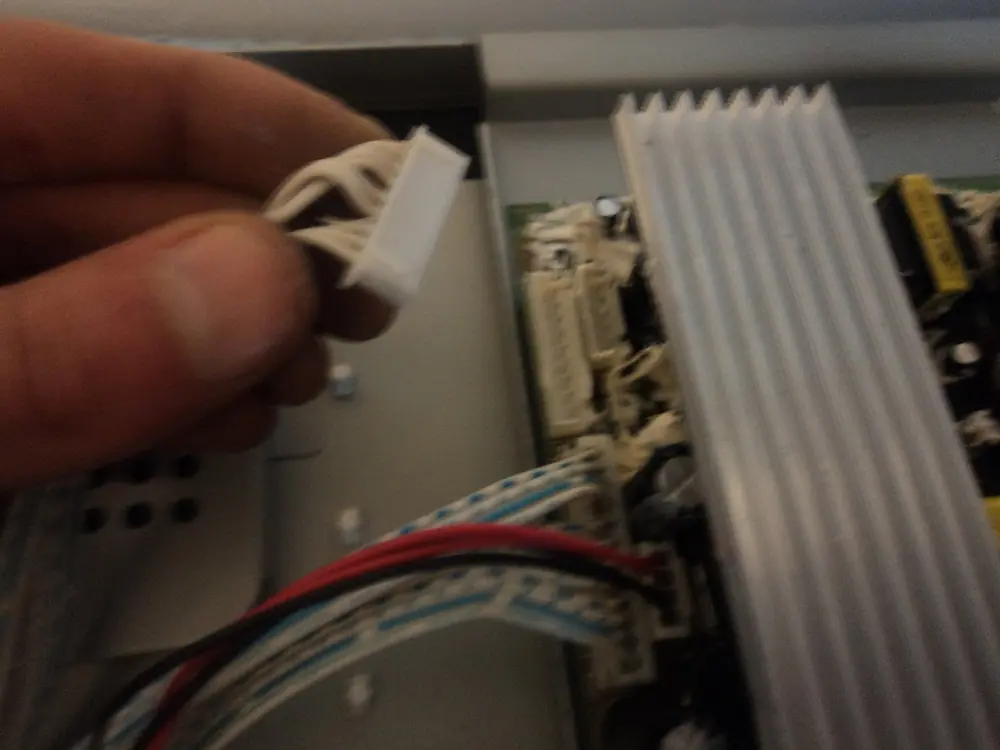

Tambíen desconecté 4 fichas, unas de la placa de video, otra la de sonido y la ficha del cable power.

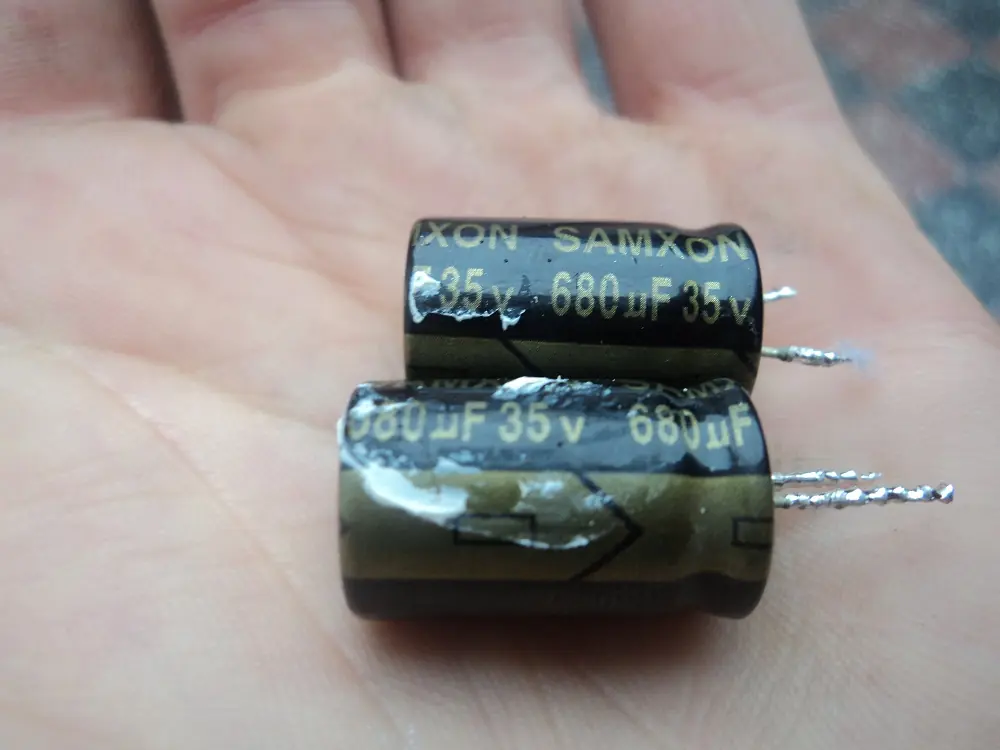

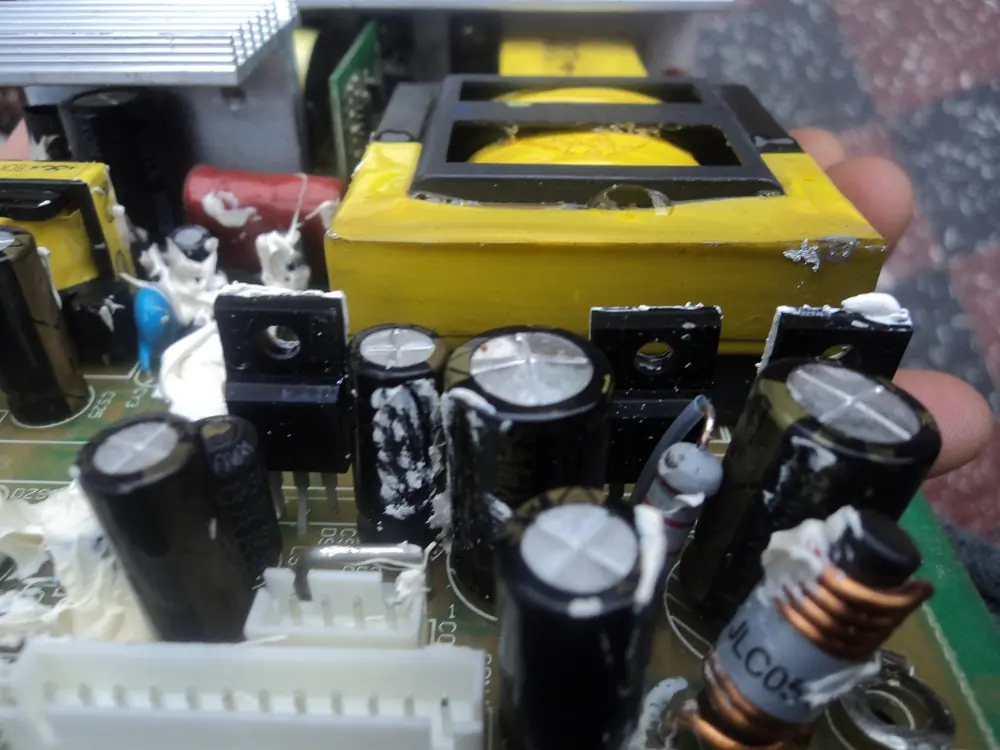

Cuando vi de cerca la placa me di cuenta que tenia que hacerle cambio de filtros totales. Todos los capacitores grandes por lo menos. De hecho uno esta completamente hinchado.

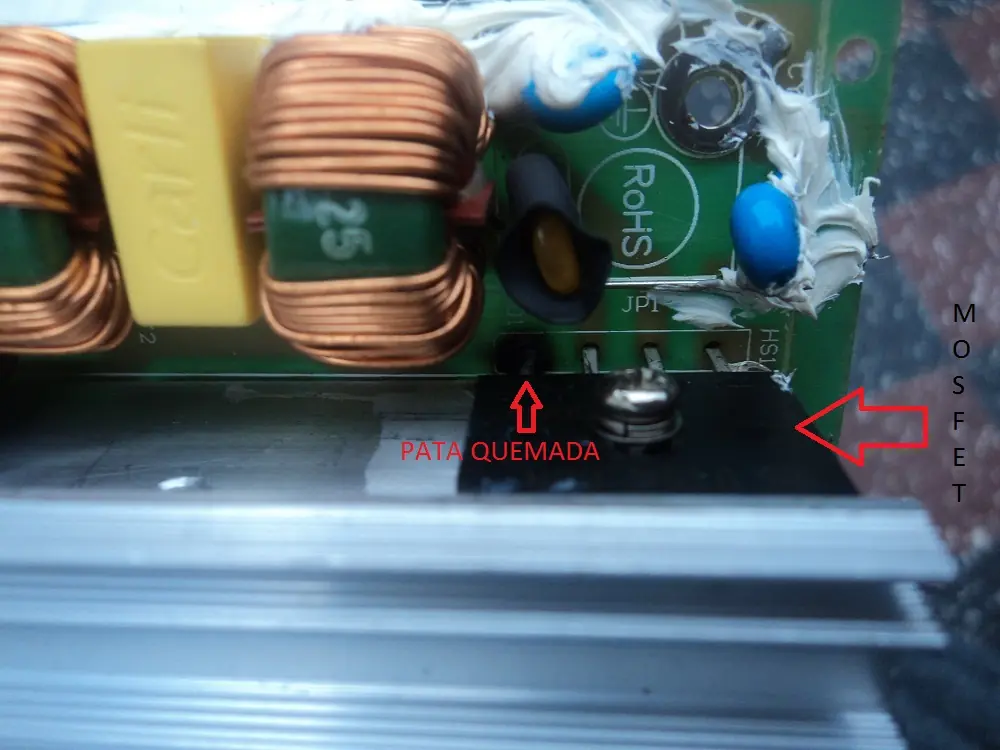

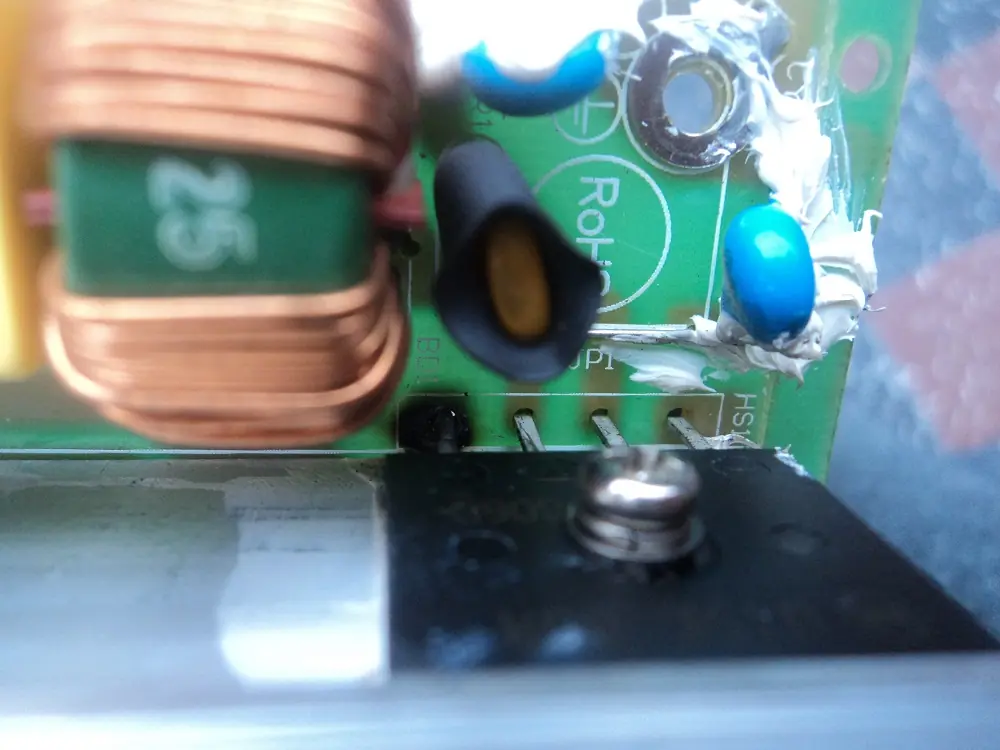

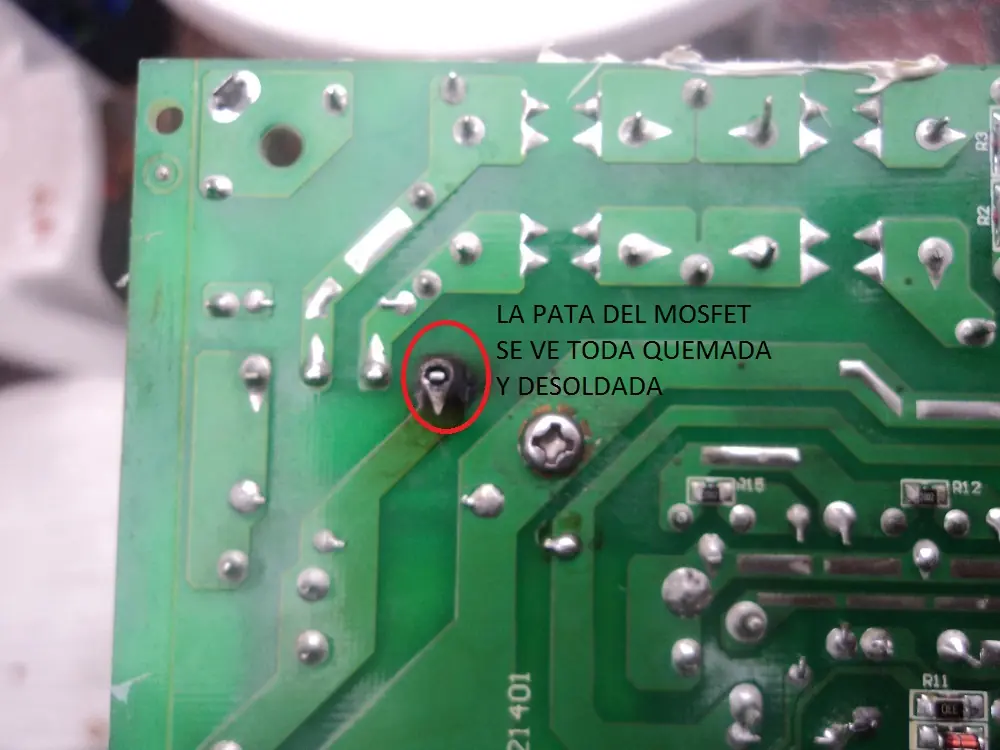

Chusmeando un poco más la placa me di cuenta que tenia un mosfet totalmente quemado.
Los mosfets son transistores para amplificar señales electrónicas.

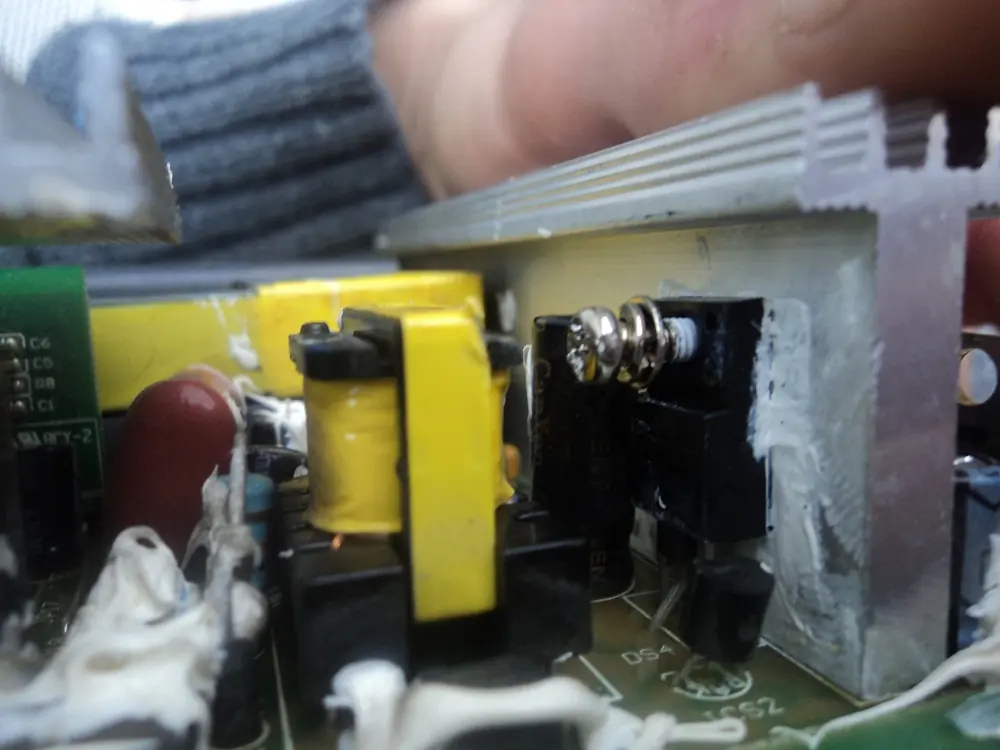

Los capacitores que que quiero sacar están justo debajo del disipador que agarra los mosfets, tiene varios, si mal no recuerdo desatornillé 3. Asique no nos va a quedar otra que desatornillar todos los mosfets, desatornillar la placa disipadora (en este caso vino atornillada, otras pueden tener patas con puntos de soldadura) asi podemos maniobrar bién la placa para sacar los filtros.

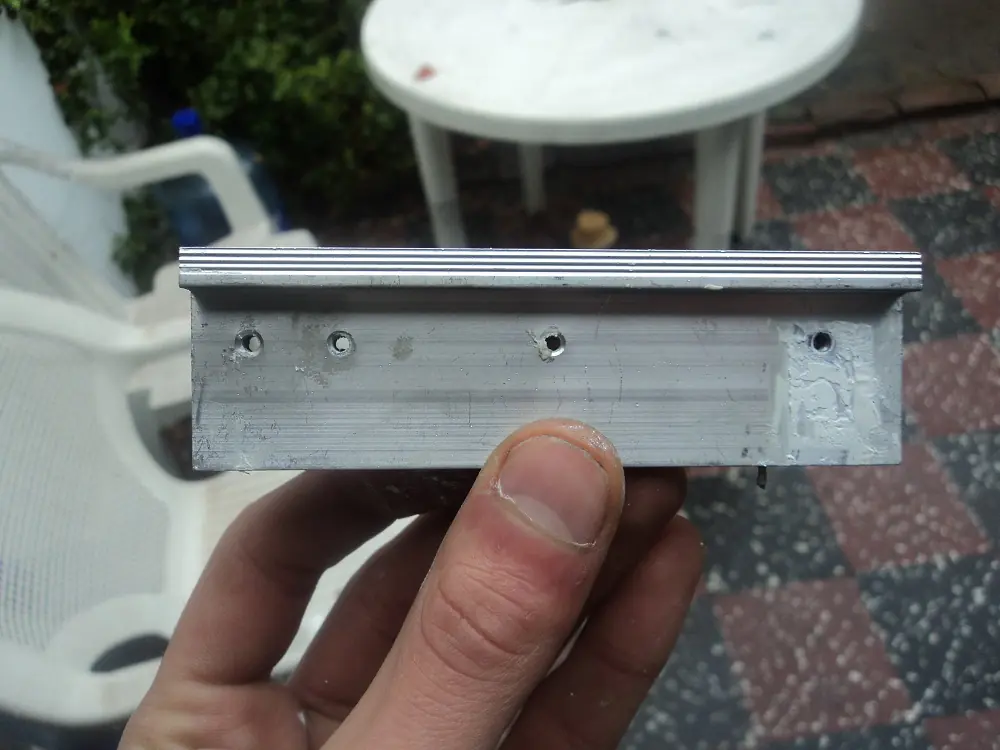

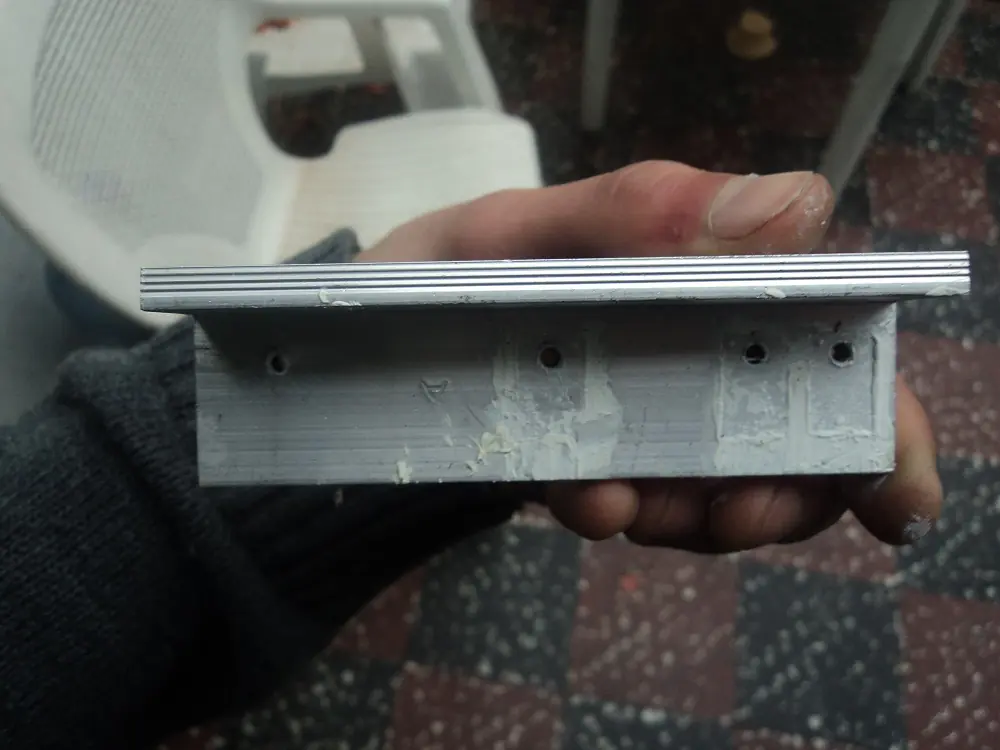

Desatornillé cada tornillo que lleva los mosfets y saque el disipador de aluminio.

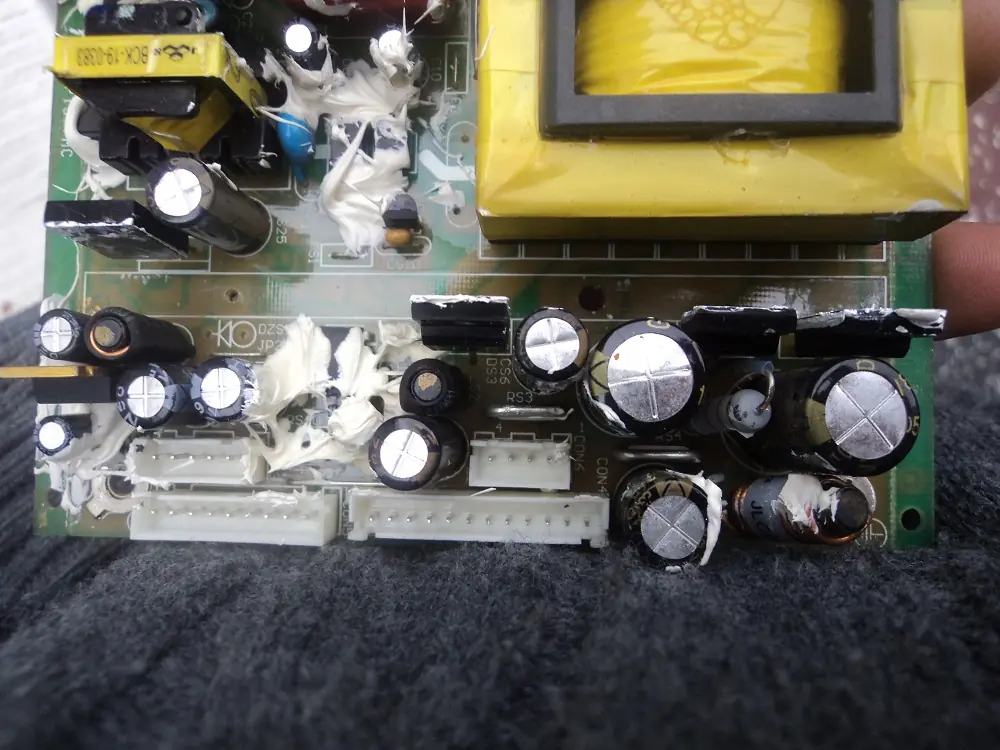

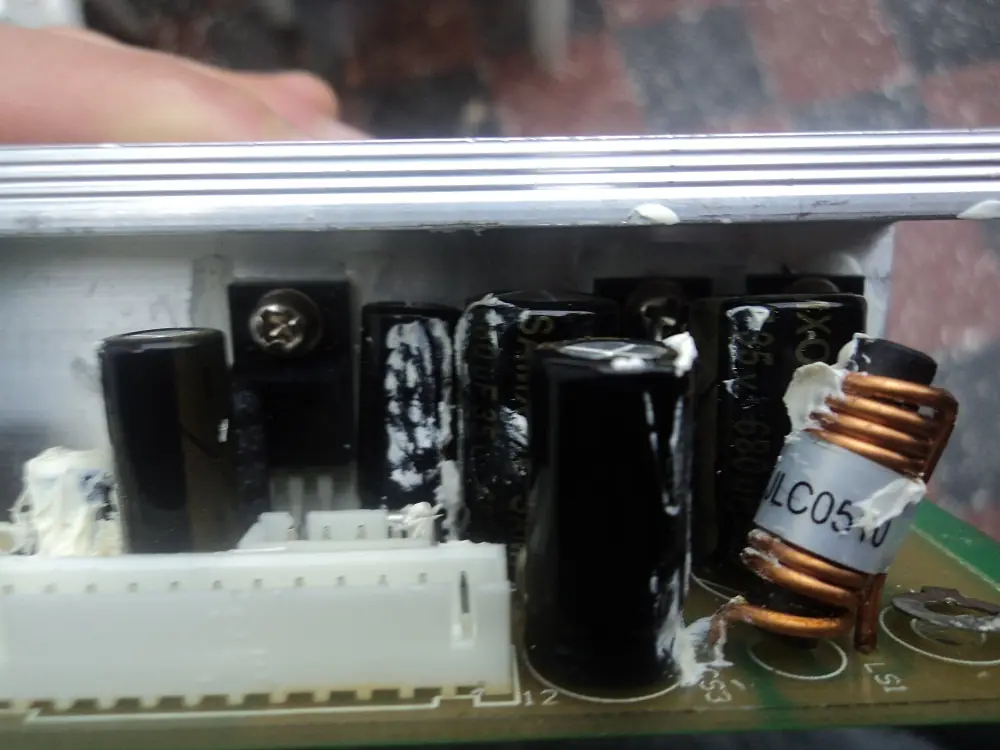

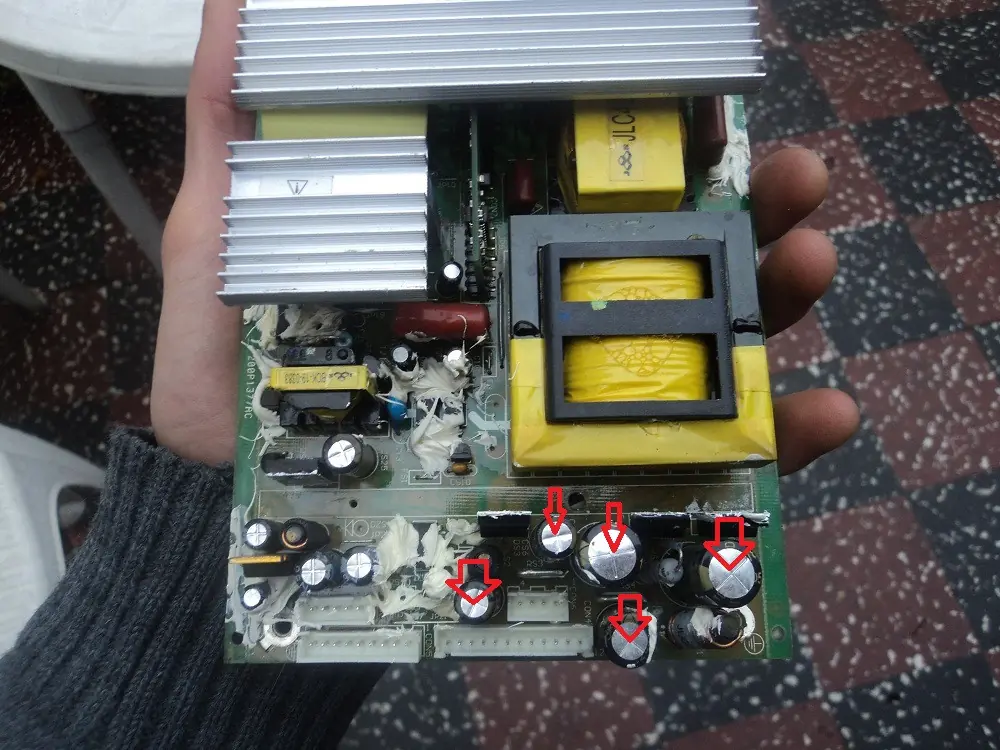

Estos son los capas que voy a cambiar.
El resto de los capacitores lo vi bién asique solo voy a cambiar los 5 que les marqué. Lo ideal seria medirlos pero no tengo un capacheck para hacerlo, asique aplicaremos un poco de ojo biónico

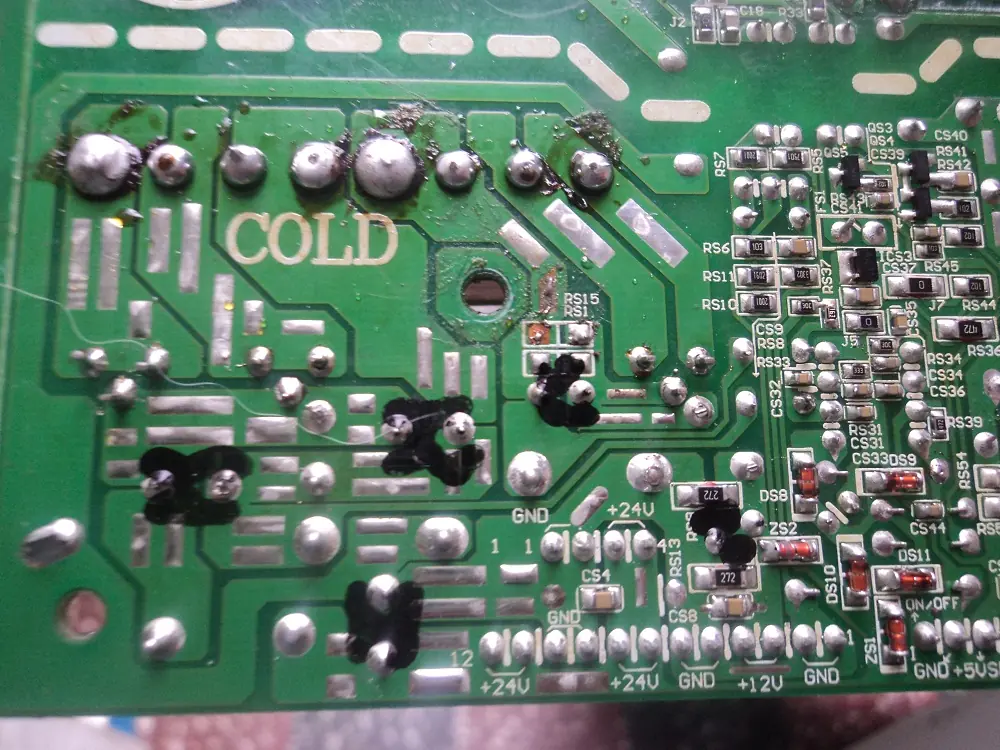

Como siempre les digo, localicen los bornes de los capas y marquenlos con un fibrón. De esta manera va a ser más fácil encontrarlos cuando estemos con el soldador.

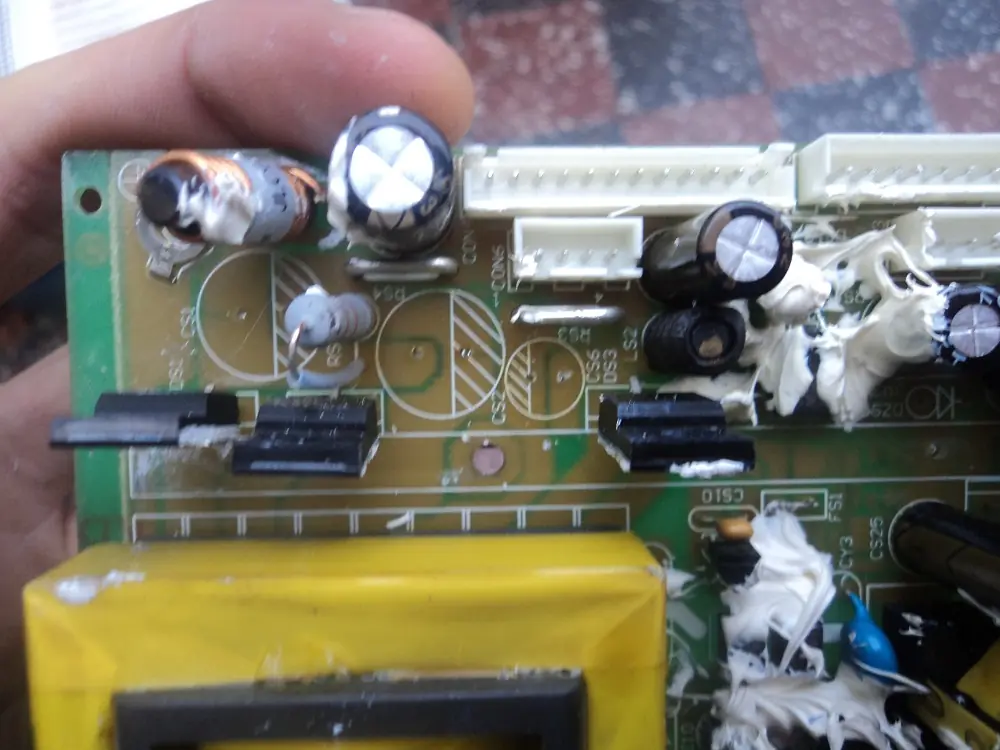

Así va quedando los sectores redondos donde vamos a colocar los nuevos capas.

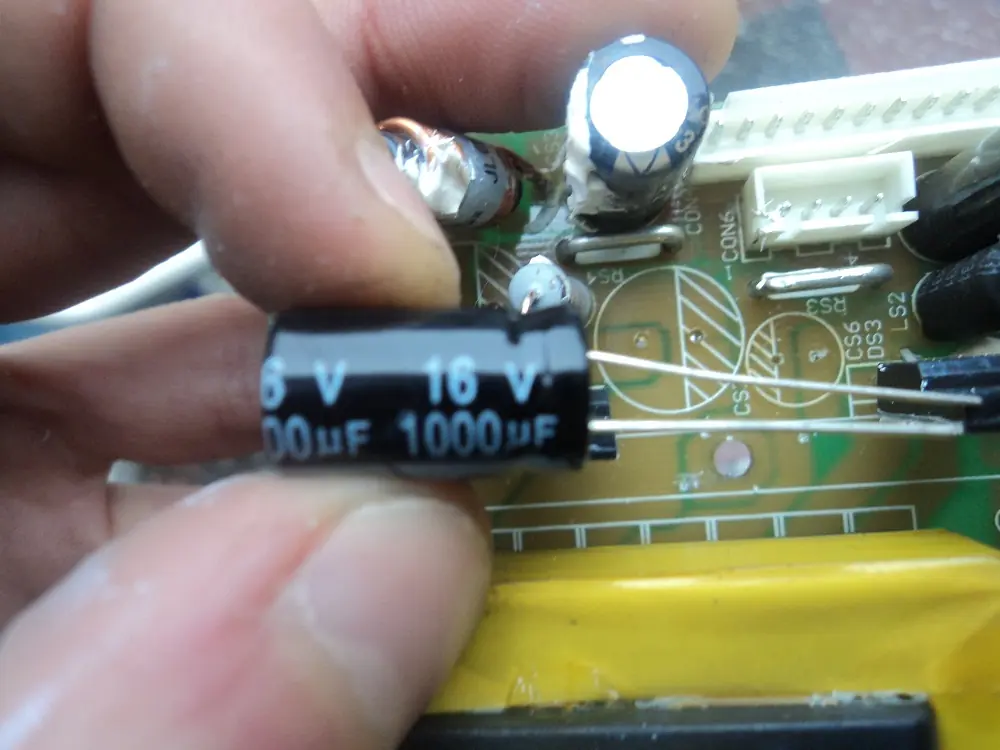

Presentamos el capacitor nuevo, respetando siempre las bandas!!
Un rato después de cambiar los 5 capacitores, armé nuevamente la placa de aluminio, atornillando todos los mosfets.
Ahora es cuestión de cruzar los dedos. Colocar la fuente en el LCD, armarlo asi nomas para testearlo y rezar que prenda.

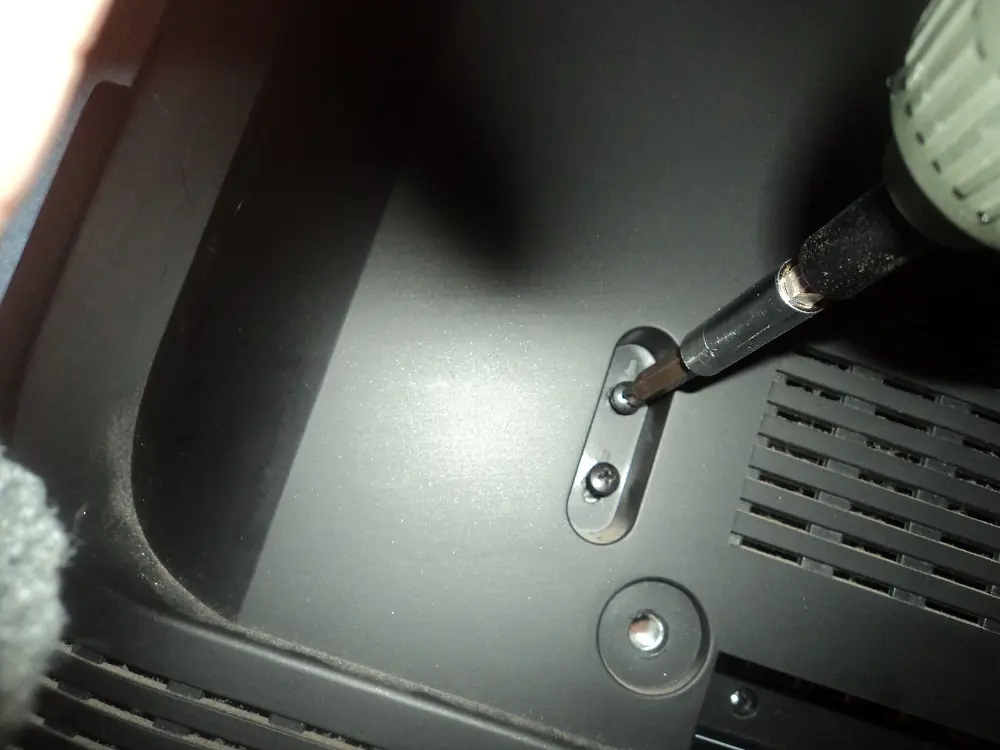

Presento la fuente y le coloco los 4 tornillos que saqué anteriormente.
Conecto la ficha power.
Conecto las fichas de las placas secundarias.
Armo la carcarza.

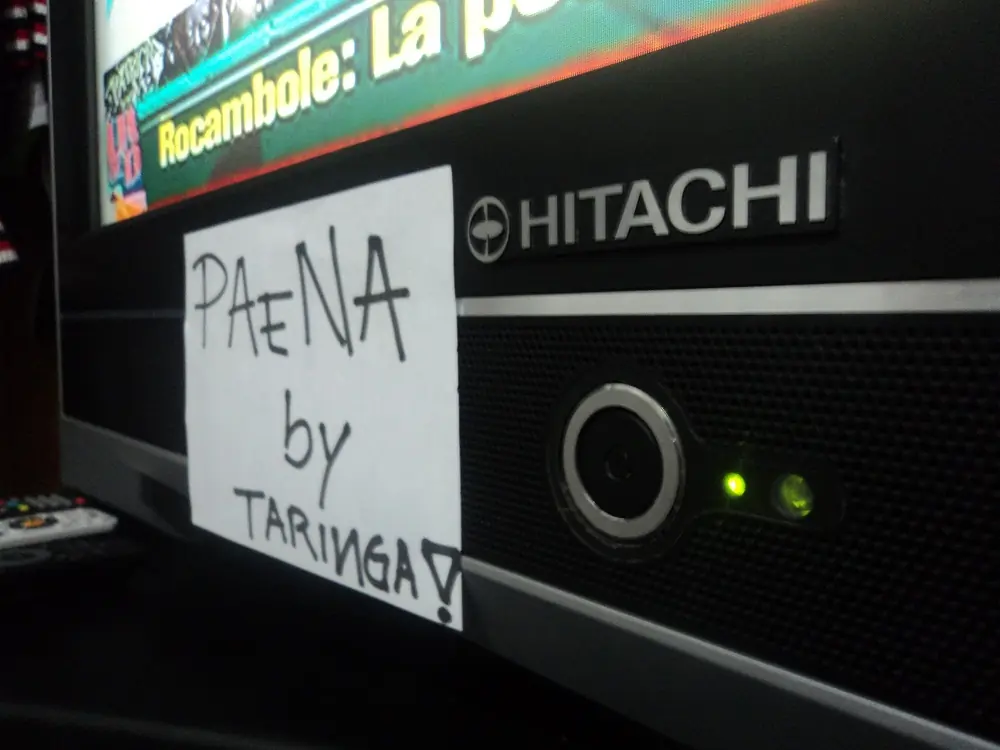

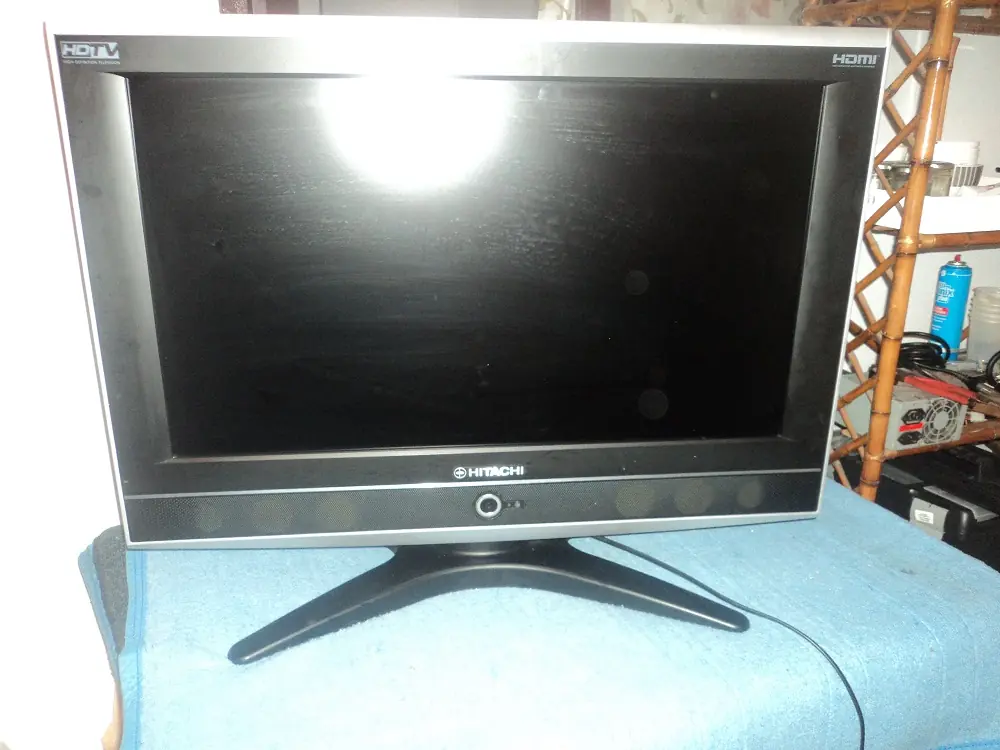

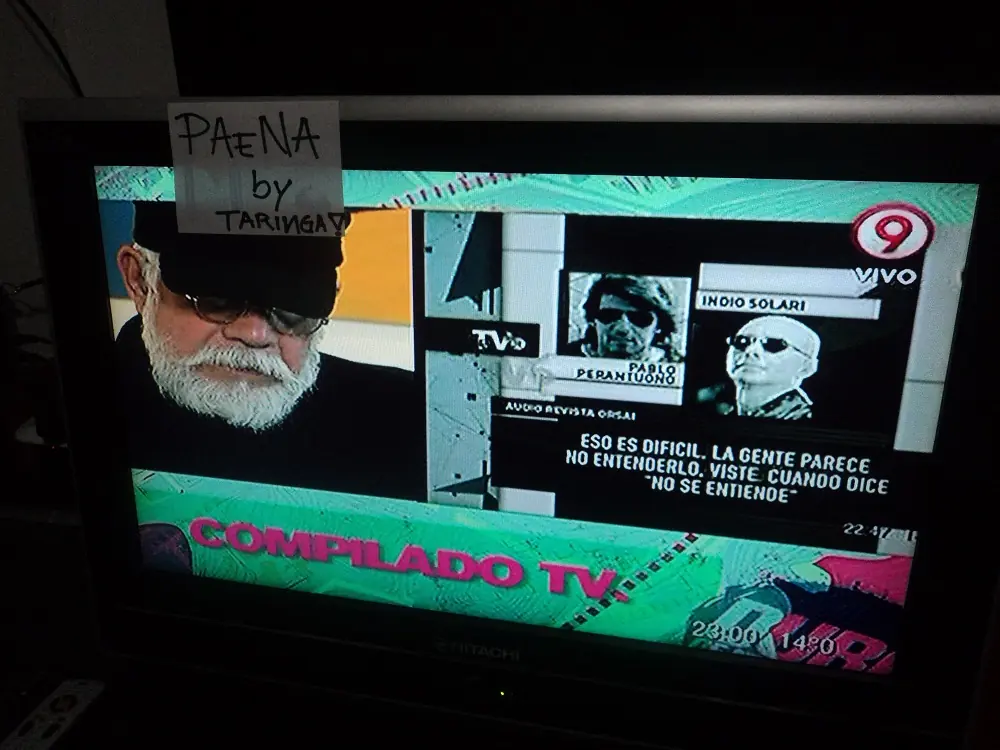

LCD armado. Ahora es el momento de la verdad y un buen momento para bailar una macumba.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
