Hola! Hoy les quiero mostrar como construir un transmisor de FM casero, hay que tener conocimientos en electrónica basicos.
A esta idea la saque de una pagina (http://asterion.almadark.com/2008/09/25/transmisor-fm-banda-comercial/) y si se fijan yo le he mandado al dueño del que subio como fabricarlo, que es peruano, le mande mis imagenes de mi transmisor. Fijense al ultimo de la pagina que el puso, "ACTUALIZACION" y subio mis imagenes. Soy el usuario Diegoss.
Empezemos
Este transmisor es una versión algo modificada (prácticamente nada en realidad) de uno que vi en el foro de asterion.almadark.com, y cuyo tutorial paso a transcribir a continuación:
Este sencillo circuito, le permitirá transmitir señales de audio en un área de aproximadamente 100mts de radio.
La señal emitida por el mismo, puede ser sintonizada en cualquier punto del Dial de su radio de FM, pues su frecuencia de transmisión puede ser fácilmente localizada entre los 88 y los 108Mhz.
Sus usos son ilimitados, puede ser utilizado como monitor para bebes, como micrófono inalámbrico para conferencias, transmitir el audio del PC hacia algún otro punto de la casa.
Una de las aplicaciones más fascinantes de la electrónica, son las comunicaciones inalámbricas. Este proyecto permitirá iniciarse en dicho campo.
Este tipo de comunicaciones, están regidas por las normas de cada país, por lo cuál no se deben exceder ciertos límites, la omisión de dichos límites, es castigada con multas y sanciones.
El transmisor de FM en miniatura, ha sido diseñado de tal forma que no exceda dichos límites de su frecuencia de oscilación que esta comprendida entre los 88 y los 130Mhz y el campo generado por las irradiaciones, no supera los 50mV por metro, a una distancia de 15cm del circuito.
Si usted ensambla su circuito siguiendo las especificaciones que a continuación le daremos, no excederá dichos límites, pues cualquier modificación que se haga al circuito incluyendo pro ejemplo una variación en el voltaje de alimentación, cambiará el alcance de la señal emitida.
Lista de Materiales
2 Transistores 2N2222
1 Micrófono Electret
2 Condensadores Electrolíticos 10uF/25v
1 Condensador Electrolítico de 2.2uF/25V
2 Condensadores Cerámicos de .1uF/50v
2 Condensadores Cerámicos de 2.7pF/50v
1 Condensador ajustable de 5-60pF (trimmer)
2 Resistencias 1k
1 Resistencia 15K
1 Resistencia 6.8k
1 Resistencia 10K
2 Resistencias 4.7K
1 Resistencia 2.2K
1 Resistencia 220 Ohm
50 cm. Alambre para puentes de 0.51mm de diámetro (24 AWG)
Tornillos
1 Conector + Soporte para Batería
5 Espadines
1 Baquelita
1 Batería 9V
Cautín
Taladro
Soldadura
Estaño
A continuación agrego una imagen con una descripción de cada parte del circuito:
Construcción de La Bobina
Para fabricar la bobina agarre un alambre de cobre esmaltado y lo enrolle unas 7 vueltas masomenos al rededor de una lapicera, la funcion que cumple es emitir las ondas electromagneticas.
Pasos Para El Ensamblaje
Paso 1.-
Soldar los componentes de menor altura como las resistencias.
Paso 2.-
Luego instale los condensadores cerámicos, el condensador variable (trimmer), los 5 espadines y los transistores.
Paso 3.-
Posteriormente, suelde los condensadores electrolíticos y la Bobina. Recuerde que en la Placa del circuito impreso el terminal identificado con el signo (-) en los condensadores debe quedar ubicado del lado opuesto del identificado con el signo (+).
Paso 4.-
Finalmente suelde el micrófono, teniendo en cuenta su polaridad, la antena y el conector para la batería de 9v a los espadines respectivos y asegure el soporte para la batería mediante los tornillos.
Una vez que este seguro de que todos los componentes han sido ensamblados puede proceder a la prueba y calibración del circuito.
Para ello, ubique una radio de FM cerca del circuito, busque en el dial un punto en silencio (sin emisoras) y suba el volumen del receptor hasta un punto en el que puede usted oír las interferencias.
Conecte una Batería de 9v al circuito y escuche atentamente la radio.
Lentamente y con la ayuda de un destornillador pequeño, ajuste el condensador (trimmer C5) hasta que en el receptor se escuche un silbido o sonido similar, lo cuál quiere decir que en dicho punto se ha sintonizado en el transmisor la frecuencia dial.
En ese momento puede hablar en el micrófono y se debe escuchar en la radio lo que se habla.
Si en la frecuencia seleccionada, no se logra una buena recepción, repita este procedimiento en otro punto de la banda de FM.
Si lo prefiere, en vez de variar el capacitor, sintonice la radio hasta hallar el punto donde encuentre mejor recepción (silencio).
Si después de hacer esto, no consigue sintonizar el transmisor, puede ajustar la bobina que conforma el circuito oscilador juntando sus espiras para elevar la frecuencia, o separando las mismas si lo que desea es reducirla un poco.
Este circuito Funciona mejor cuando es alimentado por una batería pero si lo desea puede hacerlo con una fuente de alimentación regulada.
ACA COMIENZA MI APORTE A LA PAGINA
Nuestro amigo Diego(yo), incansable seguidor de esta entrada nos envía imágenes de su transmisor en FM. Felicitaciones a él y a todos los sufridos amantes de la radio frecuencia que tienen la osadía de hacer sus propios equipos. 73's a todos y bienvenido diego a este duro pero gratificante camino.

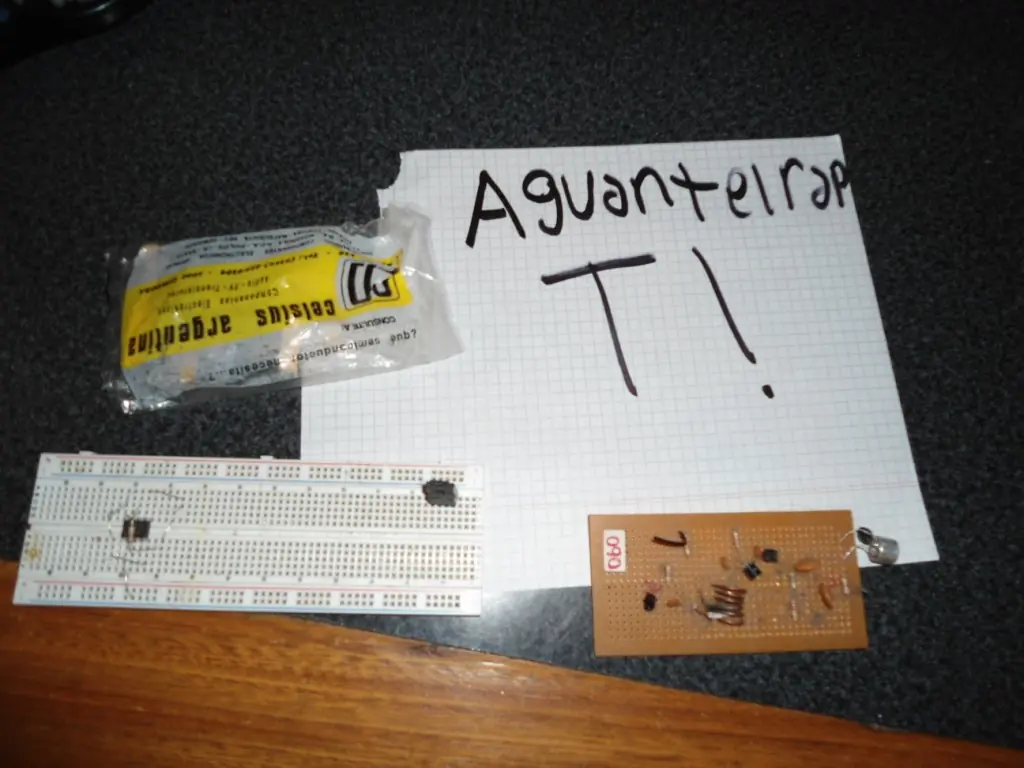

Mi transmisor(me salio medio mocho pero estaba empezando en la electronica):
Aca esta la bobina que fabrique!
Para que vean que es mio el transmisor les dejo la imagen actual del transmisor:
Eso es todo amigos, saludos!
