En esta oportunidad, les voy a presentar un pequeño circuito muy simple, para poder muchas tiras de leds de 12 volt, usando un pequeño circuito de rectificación y filtración sin reducción de voltaje de entrada inicial (Osea no se usa transformador reductor de voltaje).
Este panel consume 3,4 watts (calculado), no genera calor y su luminosidad es la misma a los paneles que anteriormente he construido.
NOTA: se va a usar directamente la red eléctrica domiciliaria por ende, para personas que quieran construirlos tener mucha precaución, NO me hago responsable de lo daños físicos y/o psicológicos que puedan sufridos las personas que quieran llevar a cabo este proyecto
Este pequeño trabajo lo realice con materiales reciclados, con unos diodos y capacitores extraídos del balastro electrónico de las bombillas ahorradoras defectuosas, y usando una baquelita de un circuito que ya no servia, ademas de usar un trozo de acrílico transparente que extraje de una pantalla LCD dañada.

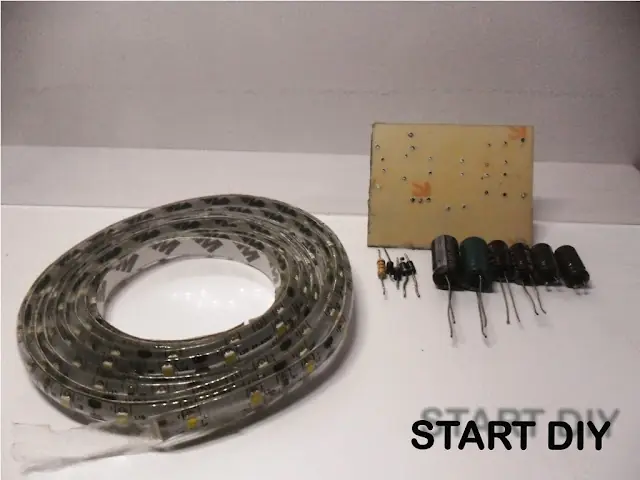

Lista de materiales:
- Tiras de leds flexibles (de alimentación de 12 volt DC)
- Cuatro (4) diodos 1N4007
- Capacitores (Condensadores) electrolíticos de 200 volt o mas (la capacitancia puede ser de 50 microfaradios en adelante, con un solo condensador de esta capacidad es mas que suficiente)
- Baquelita
- Cautin
- Soldadura de estaño
Bueno, empezando tenemos que calcular que condensador (capacitor) será necesario para que exista un voltaje Ripple, o mejor dicho voltaje de rizado, para esto usamos la siguiente formula:
Capacitancia = ( (I consumo)* (1/2 T) / (Voltaje ripple))
En donde:
I consumo= Es la corriente de consumo del circuito, en nuestro caso 20 mA (0,020 Amperios)
1/2 T = es la mitad del periodo de 60 herz de la red eléctrica, esto seria igual a 0,0083
Voltaje ripple= será el voltaje de rizado, osea el voltaje que se cae cuando hay consumo de corriente
Entonces acorde a los materiales que yo disponía, los capacitores me daban un total de 42,8 uF (microfaradios).
Voltaje Ripple= ((0,020)*(0,0083)/ (42,8 x (10^-6))
Entonces el voltaje Ripple es = 3,8 volt
esto quiere decir que 120 Volts AC RMS = 170 Volt DC (cuando se es rectificado y filtrado se torna este valor)
entonces los 170 Volt DC variaría 3,8 volt, en otras palabras el voltaje variaría de 170 volt a 166,2 volt y lo que el multimetro mediría seria el promedio entre 170 volt y 166,2 volt, osea (170+166,2)/2 = 168.1 volt (lo que mostraría el display del multimetro), todo esto hablando en términos teóricos.
Si disponen de uno o varios condensadores de mas capacidad (en microfaradios) y que soporten 200 voltios o mas, el voltaje ripple disminuiría considerablemente.

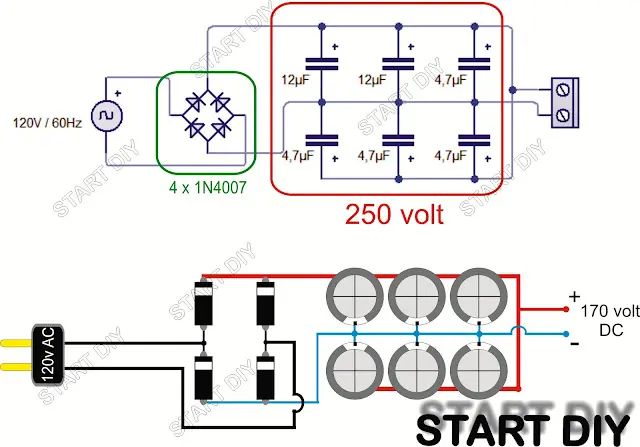

Después procedí a armar el circuito, que se muestra a continuación:

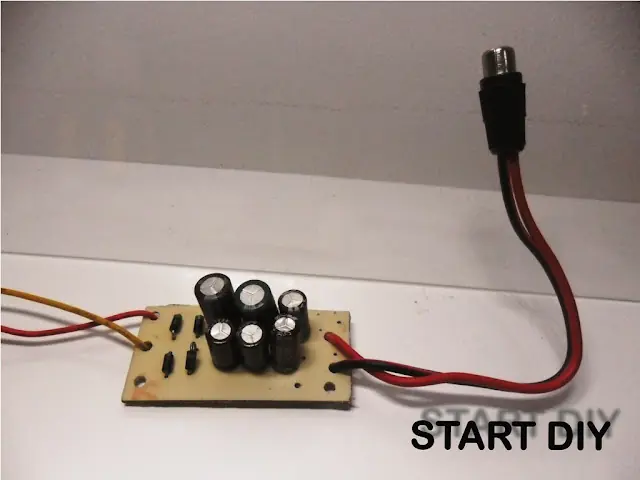

Y me quedo así, ya saben que lo hice con componentes electrónicos reciclados

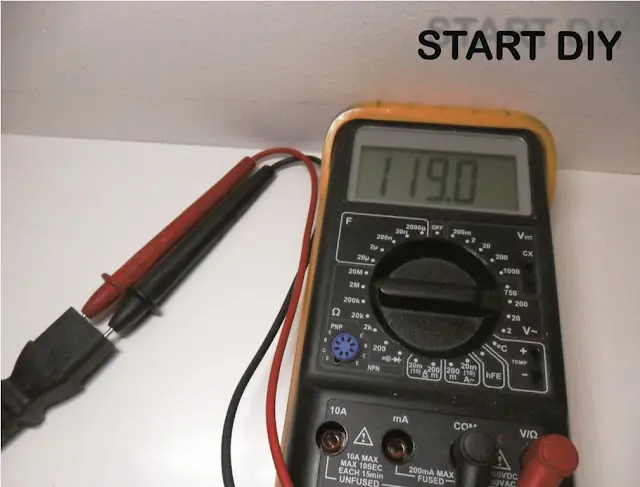

Después medí el voltaje del enchufe para poder corroborar que estaban estables
Perfecto, esta en 119 Volt AC RMS teóricamente en 120 volt AC, después procedí a medir el voltaje de salida DC del circuito que arme.

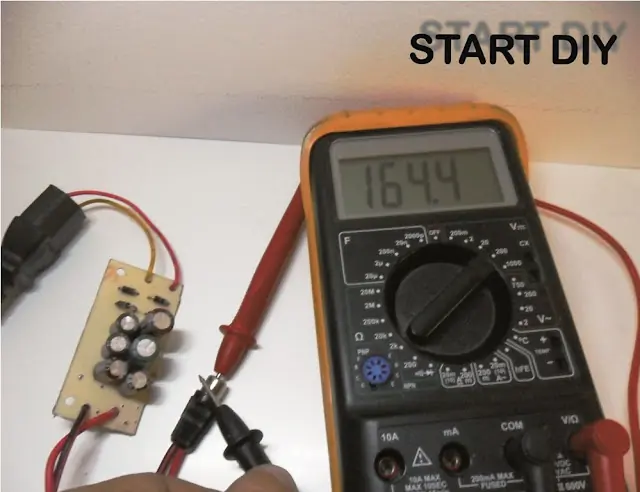

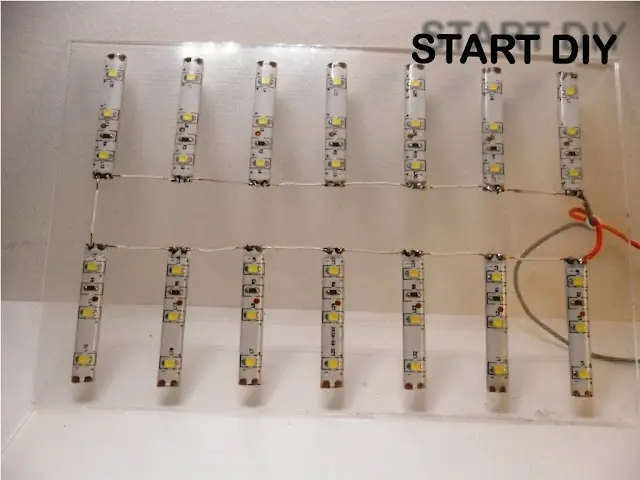

Excelente, como pueden ver 164,4 volt DC sin carga, teóricamente 170 volt DC, al rato me puse armar el panel de leds, con 14 tiras de leds en serie, esto quiere decir, que los voltajes que consume cada tira (que son de 12 volt), se suman, en otras palabras seria, 12v+12v+12v+12v+12v+12v+12v+12v+12v+12v+12v+12v+12v+12v= 168 volt DC que seria los necesarios para poder encender todas las tiras de leds.

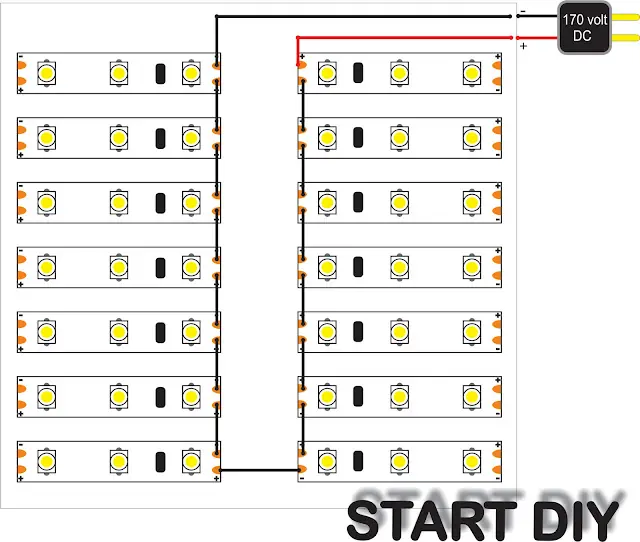

Les dejo el diagrama pictórico de las conexiones de los leds, por si no lograron entenderme:
Y se acuerdan que el voltaje medido por el multimetro no fue de 170 Volt DC, sino de 164,4 volt DC, esto quiere decir, que a cada tira de led tendría una caída de tensión (voltaje) de 11,7 volt teóricamente , y como existe un voltaje de rizo de 3,8 volt, esto quiere decir que ya no serán 164,4 volt, sino 160,6 volt, por consiguiente la tensión que tendrá cada tira de leds será de 11,5 volt aproximadamente, un voltaje bastante seguro, hasta cuando haya una subida de tensión de hasta 170 volt AC RMS, que son algo comunes en mi país.
Espero sea de su agrado este pequeño DIY
Este post es de MI autoría, los saque de mi blog
Saludos
