Para Los que no conocen, estos imprecionantes Cubos, estan compuestos por muchas luces LED, que pueden ser programadas para seguir una musica o hacer distintas formas
Alguna vez vieron uno de estos led cube o cubo de leds? Son simplemente geniales. Hacerlos requiere su tiempo e inversión, pero no es imposible y comprarlos es bastante caro. Les dejo un video de lo que se puede llegar a hacer:
link: http://www.youtube.com/watch?feature=player_embedded&v=6mXM-oGggrM

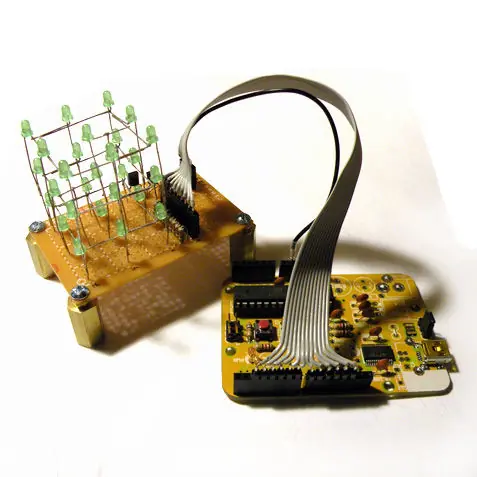

Cubo de leds de 3x3x3 :
link: http://www.youtube.com/watch?feature=player_embedded&v=q1Xm2trRTrQ
link: http://www.youtube.com/watch?feature=player_embedded&v=v-5XNCvoAFA
Listado de componentes y herramientas:
Placa universal multiproposito de 10×10 cm.
27 led de alta luminosidad de 5mm color a eleccion, opcional un led comun de 3mm como testigo para saber si hay alimentacion en la placa.
3 resistencia 220ohm x 1/2 watio.
1 resistencia 220 ohm x 1/4 watio opcional si se usa el led testigo.
1 resistencia 10kohm x 1/4 watio se usa para resetear el pic por soft.
1 capacitor electrolitico 100 microfaradios x 16 volt o superior.
2 capacitores ceramicos 22 picofaradios, se usan para darle las oscilaciones al pic junto al cristal.
1 cristal 4mhz.
3 transistores npn bc 327, bc 557 o el q haya disponible.
1 pic 16f873 de microchip
1 zocalo de 28 patas, es conveniente para el pic de manera de ser reporgramado en caso de falla y no estropear el pic al soldar sus patas.
1 rollo estaño.
1 soldador tipo lapiz x 30 watios.
1 alicate.
1 pinza puntas finas.
1 fuente de alimentacion de 5 volt con al menos 600 mAh de corriente o superior, en mi caso recicle un viejo cargador de celular lg.
Cables de telefonia, para generar puentes en la placa y hacer conexiones entre componentes.
Costo aporximado del proyecto: 100 – 150 pesos, dependiendo de la calidad de los materiales.
