Armate tus luces estroboscopicas con 2 integrados! [No se usan PIC's]
Sigo con el PDF de circuitos (son mas PDF los que faltan )
El post es una petición a un user de T! que me lo pidió
Empezemos!
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Funcionamiento:
Para hacer nuestras luces estroboscopicas, necesitaremos un 555, un CD4017 y componentes varios como transistores y resistencias.
Descripcion lo mas simple posible:
El 555 envía las oscilaciones al pin de entrada del 4017, este envia la señal de salida a 2 transistores para que los polarize, y enciendan los leds.
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Circuito:
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
El circuito es facil.... Hummm..... pues mas explicacion no puedo dar, pero mas abajo les dejo un video del funcionamiento del circuito
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Puntos y características:
CN3 y CN4 son las salidas donde conectarás un panel de leds, o lo que quieras. Dejaré el circuito a continuacion.
El circuito funciona con 12v, asi que lo puedes usar en tu auto o donde se te apetezca, o hasta en una fiesta
Los leds, pues puedes ponerle del color que quieras, rojos, azules, blancos, infrarrojos
Los que piden PCB, pues no tengo, ya que yo no posteo los PCB, los circuitos que hago, los hago a pulso. Asi que no tengo imagen para imprimir
Cualquier duda mas, Hazla saber!
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Panel de LED's

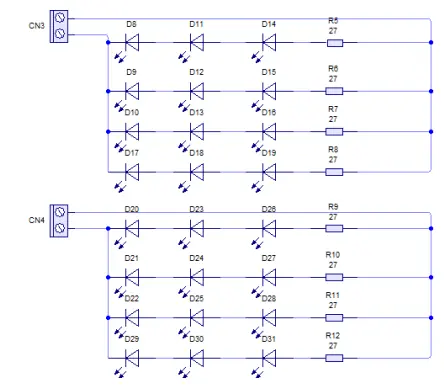

Bien, como dije mas arriba, se puede poner un panel de leds por salida:
Ese es el circuito, cada uno va a un conector, CN3 y CN4.
