Hola No se porque me habrán borrado el post pero aquí lo estoy RE SUBIENDO para los interesados en hacer una pila voltaica.
Es muy fácil de hacer
LA PILA ELÉCTRICA fue descubierta por el físico italiano Alejandro Volta.
Como la mayoría de los descubrimientos, el de Volta también fue resultado de la continuidad sobre los estudios realizados tiempo antes por otro científico: L.Galvani, que había estudiado en 1791, los efectos del paso de una corriente eléctrica sobre las patas de una rana.
La propiedad de los electrones de trasladarse de un átomo de un material a los de otro, es el fundamento de la electricidad, que no es otra cosa que electrones en movimiento.
Pero para que eso suceda deben darse ciertas condiciones que son las que descubrió Volta.
La pila de Volta consiste en un ”apilamiento” de discos de dos metales diferentes,
separados entre ellos por un paño humedecido con una solución salina.
Volta probó varias combinaciones con discos de distintos tipos de metales entre ellas
con discos de cobre (Cu) y Cinc (Zn) y diferentes tipos de soluciones, con las que
obtenía mayores o menores voltajes.
La “pila” comienza en la base con un disco de uno de los metales y termina en la parte superior
con un disco del otro metal. A cada uno de ellos se conecta un cable
conductor por los que al cerrar el circuito fluye la corriente eléctrica.
MODELO ORIGINAL DE LA PILA DE A. VOLTA
Desde su invención a tenido permanentes cambios en su forma, rendimiento y funcionalidad,
pero el principio básico de funcionamiento sigue siendo el mismo desde su creación.
Podemos reproducir la “pila” de Volta de manera muy sencilla y con materiales muy económicos y fáciles de conseguir

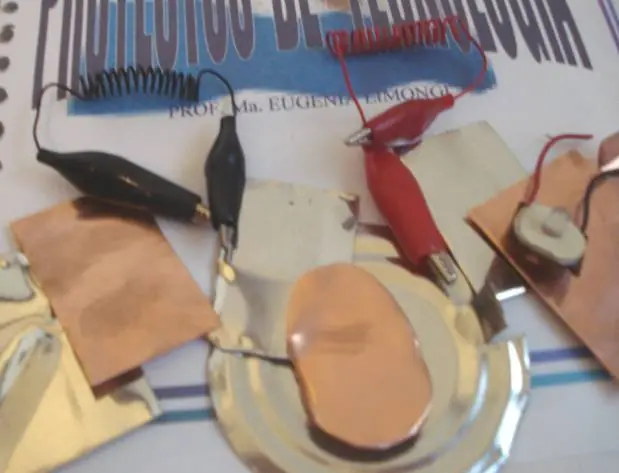

Materiales necesarios:
3 láminas de chapa galvanizada (Zn) de 3,5 x 3,5 cm.
1 lámina de chapa galvanizada (Zn) de 4,5 x 4,5 cm.
3 láminas de cobre (Cu) de 3,5 x 3,5 cm.
1 lámina de cobre (Cu) de 4,5 x 4,5 cm.
4 paños de tela gruesa
Agua salada (solución) ó vinagre
2 cables (rojo y negro) con pinzas tipo cocodrilo
Uno ó más leds
Opcional: un voltímetro.
Comenzamos a desarrollar el proyecto ...
Comenzamos colocando la lámina de zinc más grande sobre la base.
Colocamos sobre ella un trozo de paño embebido en la solución salina ó vinagre y una lámina de cobre.
A partir de aquí colocamos alternadamente una lámina de zinc, un paño y una lámina de cobre.
Cada grupo (Zn, paño, Cu) funcionará como una pila.
Al apilarlas las estamos conectando en “serie”.
La cantidad de “pilas” la determinamos nosotros, de acuerdo al voltaje que queremos generar.
Terminamos colocando en la parte superior, la lámina de cobre (Cu) más grande.
Probamos nuestra “Pila” ...
Conectamos el cable negro con la pinza “cocodrilo” a la lámina de Zn de la base.
Conectamos el cable rojo con la pinza cocodrilo a la lámina de Cu de la parte superior.
Conectamos la otra punta de los cables a un voltímetro.
Debemos conectar:
el cable rojo al terminal (+) El cable negro al terminal (-)
Si todo el conjunto está armado correctamente y las conexiones también...

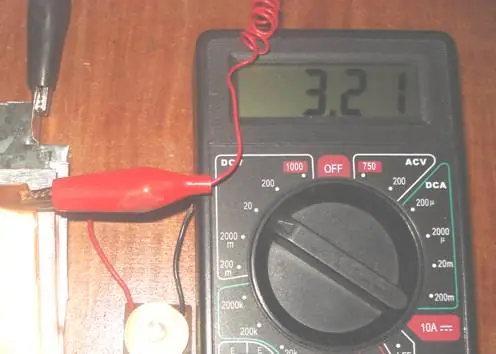

La pantalla del voltímetro debería indicar un valor de 3 V. aproximadamente.
Ahora.. Conectemos los cables a un Led o una lamparita.
¿Qué sucede ahora?
Si todo el conjunto está armado correctamente y las conexiones también...
El Led o la lamparita deberían iluminarse.
Recordemos que en los Leds debemos respetar la polaridad:
si no enciende, cambiemos de posición las pinzas en las patitas del Led.
ESTA ES NUESTRA “PILA” DE VOLTA CON ELLA LOGRAMOS GENERAR 3,5 V SUFICIENTES PARA ENCENDER UN LED.
