General Atomics MQ-1 Predator
Este post está orientado a describir los componentes operados por el sistema operativo Linux y no asi a los aspectos inherentes a la mecánica del avión no tripulado.
Entre otros usos, el Sistema Operativo Linux opera el avion no tripulado General Atomics MQ-1 Predator
El General Atomics MQ-1 Predator (‘depredador’ en inglés), inicialmente llamado RQ-1 Predator, es un vehículo aéreo no tripulado (UAV) clasificado por la Fuerza Aérea de los Estados Unidos como de altitud media y largo alcance (MALE por sus siglas en inglés). Sirve principalmente en misiones de reconocimiento pero además tiene capacidad ofensiva con la posibilidad de incorporarle dos misiles AGM-114 Hellfire, sirviendo así como UCAV. Ha servido desde 1995 en conflictos como Bosnia,5 Serbia, Afganistán,6 Yemen7 e Iraq.
El MQ-1 Predator es un sistema de armas completo que en plena operatividad incluye 4 vehículos aéreos, sistema de control de tierra, conexión vía satélite y una plantilla compuesta por 55 personas.
Desarrollo
El MQ-1 Predator es un vehículo aéreo no tripulado (UAV) desarrollado durante los años 90 por la Fuerza aérea estadounidense y calificado como un UAV de techo medio y largo alcance(MALE:medium-altitude, long-endurance).
En enero de 1994 se le encarga a la empresa General Atomics Aeronautical Systems que desarrolle un sistema de tipo UAV durante dos años y medio. Ya en la primavera de 1995 el bautizado Predator fue sometido a sus primeras pruebas de vuelo con éxito, por lo que se decidió usarlos durante ese verano en los Balcanes. Curiosamente a este UAV es que no se le calificaba como tal, sino como un sistema completamente en desarrollo, a pesar de que estaba siendo usado en conflictos armados. Estaba clasificado dentro del ACTD (Advanced Concept Technology Demonstration)
Estos primeros modelos tenían un coste de unos 3,2 millones de dólares.
En 2002 la Fuerza aérea estadounidense ya había adquirido 60 aparatos para usarlos en Afganistán. Alrededor de 20 fueron perdidos en acción, aunque (según fuentes estadounidenses) solo unos pocos fueron derribados por soldados enemigos, el resto de UAVs se perdieron debido a las malas condiciones atmosféricas, especialmente debido al frío (nieve, hielo, granizo, ventiscas…).
El Predator pasó de ser en un principio un sistema de vigilancia, a ser un UAV de ataque a tierra. Se le instalaron misiles Hellfire y sistemas de combate, aunque su vulnerabilidad sigue siendo bastante alta.
Con las nuevas versiones y desarrollos, se ha mejorado su capacidad de ataque y defensa, y su velocidad instalándole un motor de tipo turbohélice.
Diseño
Plano de montaje
1. Antena del Radar (SAR)
2. Sistema de navegación inercial/GPS
3. Antena de comunicación por satélite Ku-bar
4. Grabador de video sonido
5. Antenas del GPS (a derecha y a izquierda)
6. APX-100 Sistema de identificación y transponedor
7. MODEM procesador de comunicaciones por satélite tipo Ku-Banda
8. Antena omnidireccional de banda C
9. Célula delantera de combustible
10. Célula trasera de combustible
11. Compartimento para accesorios
12. Refrigerador del motor
13. Refrigerador del combustible/radiador
14. Motor modelo 914F
15. Servo de cola (a derecha y a izquierda)
16. Batería número 2
17. Suministrador de Energía
18. Batería número 1
19. Bandeja de entrada para los equipos traseros
20. Modulo de control secundario
21. Procesador del radar de apertura sintética /AGM-114
22. Modulo de control primario
23. Bandeja de entrada delantera para aviónica
24. Receptor/transmisor arc-210
25. Unidad de Sensor de vuelo
26. Codificador de video
27. Controlador del deshielo
28. Sensor electro óptico/infrarrojo/AN/AAS-52(V)1
29. Bandeja de entrada para carga de pago
30. Detector de hielo
31. Receptor/transmisor del Radar
32. Cámara de morro
Equipos
Sistema APX 100.

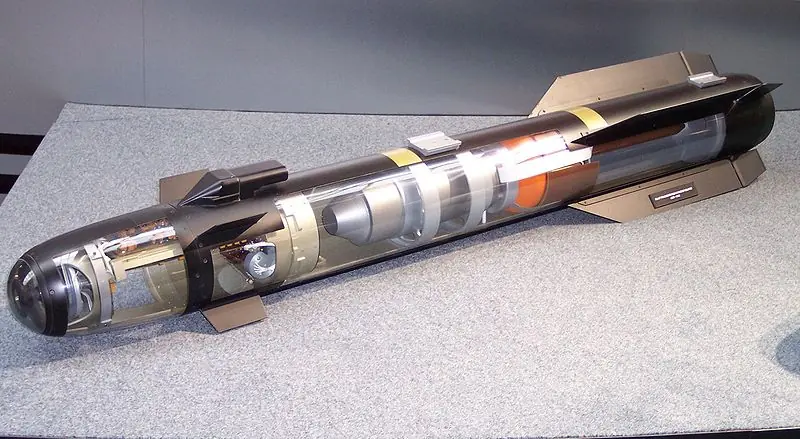

Misil Hellfire AGM-114.
AN/AAS-52(V).
Esquema de funcionamiento del SAR.
El sistema de comunicación entre el Predator y el puesto de control se realiza mediante dos sistemas diferentes: mediante banda C(8.), o mediante banda Ku (3.). El primer sistema se usa cuando la distancia entre el avión y el control es pequeña y libre de obstáculos (básicamente en aterrizajes, despegues y pruebas), pues la transmisión es directa entre ellos. Sin embargo, cuando la distancia es mayor, ese sistema es ineficaz y se usa la banda Ku de manera que la información entre el puesto de control y el UAV se hace a través de satélite.
APX-100(6.): éste es un sistema que sirve para identificarse automáticamente cuando entra en contacto con otra aeronave o radar, es decir, identifica “amigos” de “enemigos”. Como característica destaca que es uno de los más pequeños del mercado
Sistema inercial de navegación (INS)/GPS)(2.): es un sistema de navegación que permite volar con una de las dos soluciones o con las dos a la vez para compararlas
AGM-114 (21.): sistema encargado de ocuparse del misil AGM-114 Hellfire en la versión del Predator en el que esta incorporado. Este misil es de ataque a suelo y es guiado láser. Dependiendo de la versión del misil tiene entre 7 y 8 km de alcance máximo
Receptor/transmisor arc-210 (24.): este sistema de transmisión permite hasta dos conexiones multifunción con transmisión tanto de voz como de datos en las frecuencias situadas entre 30-512 MHz; bien a través de satélite o bien en transmisión directa a corta distancia. Además permite 3 tipos de transmisión: normal, segura o modo anti-saturación
Sensor electro óptico / infrarrojo/AN/AAS-52(V) (28.): este sistema multifunción proporciona un alto alcance de detección de blancos mediante infrarrojos y otros sensores, redefinición de los mismo en tiempo real, fijación mediante láser y guiado para los misiles Hellfire. Permite un giro horizontal de 360º y giros verticales desde +60º hasta -120º, y por su bajo peso es perfecto para vehículos pequeños.
SAR (1.): cuando las condiciones atmosféricas son adversas el Predator usa un radar de apertura sintética. Una apertura sintética o antena virtual consiste en un ancho mucho mayor al físico, generado por software. por ej.una antena de 5 dm resulta en una de 15 m de diámetro.
El radar está montado sobre un vehículo en movimiento, a medida que se mueve emite las ondas sobre el lugar a “rastrear” consiguiendo fotografiarlo desde diferentes posiciones, consiguiendo una gran resolución de la imagen.
Sistema Operativo
El sistema operativo del predator estaba basado en Windows XP pero después de que la la flota de predators fuese inmovilizada por el ataque de un virus informático, en octubre de 2011, la Fuerza Aérea de EE.UU sustituyó dicho sistema operativo por otro basado en GNU/Linux.
Variantes y mejoras
Un MQ-1L Predator armado con misiles Hellfire.
En 2002 se presentó una nueva variante del Predator a petición del gobierno de Estados Unidos, el llamado MQ-1C Warrior. Se le amplió la envergadura, y se le cambió el motor por otro que daba mejores prestaciones a una altura mayor. Además se le modificó el morro para que pudiese albergar unos sistemas de radar mejores. E incluso su capacidad de combate fue mejorada, incorporándole la posibilidad de lanzar bombas guiadas por láser del tipo GBU-44/B Viper Strike.
Con el éxito que tuvo el Predator, General Atomics decidió seguir investigando por su cuenta para presentar un nuevo UAV totalmente de combate. El prototipo del que sería después el MQ-9 Reaper voló por primera vez en 2001. Cuenta con una envergadura de 20 metros y longitud de 11 metros. Se le incorporó un motor turbohélice Honeywell TP331-10, que le permite alcanzar velocidades de crucero de hasta 400 km/h y portar cargas de hasta 4500 kg. Es decir, lleva 15 veces más de carga a tres veces la velocidad del RQ-1.
Pero no solo eso, como hemos dicho el objetivo fundamental de General Atomics era conseguir un UAV totalmente de combate. El MQ-9 tiene 6 pilones para llevar carga, de tal manera que si se le incorporan depósitos de combustible en dos de los pilones y en los otros se les incorporan armamento conseguiremos una autonomía de hasta 42 horas.
Pero también podemos colocarle solamente armamento y para ello podremos elegir entre una gran variedad de armas compatibles: desde bombas guiadas por láser tipo GBU-12 (227 Kg.) y misiles Hellfire de ataque al suelo; hasta misiles aire-aire AIM-92 Stinger y bombas GBU-38 (253 kg)
En 2014 General Atomics presentó el Predator XP, diseñado para poder ser vendido a países donde la normativa norteamericana no permite vender sistemas con determinado armamento, como ocurre con países de Oriente Medio, de África del Norte, Sudamérica y Asia.
El Predator XP tiene un techo de vuelo de 25.000 pies (más de 7.600 metros), es capaz de permanecer en el aire durante más de 35 horas seguidas y puede alcanzar velocidades próximas a los 260 kilómetros por hora
El General Atomics MQ-1 Predator en acción
Misil Hellfire del MQ-1 Predator
A reflexión personal creo que esta es una de las pocas cosas para sentirse orgulloso del uso de Linux pero también demuestra como se utiliza para sistemas que requieren precisión, buen funcionamiento y robustez.
