Al principio no me parecía una buena idea postear esto ya que para los proyectos electrónicos es necesario tener algo de conocimiento, experiencia, paciencia (ya que son muchos los pasos que hay que realizar) y las herramientas necesarias para llevarlos a cabo.
La idea era armar la lámpara con el objetivo de darle un toque “bolichero” a un cumpleaños o fiesta. Pero también se le puede dar un uso decorativo (para una habitación, una sala, etc).
En fin... espero que les guste y se animen a hacerlo!!!
Aclaración:
* La nomeclatura RGB para los que no saben significa:
RGB= Red Green Blue (Rojo Verde Azul)
* La lámpara no esta hecha con leds RGB, sino con leds de alto brillo o alta luminosidad de un solo color cada led. El motivo por el cual le llamo RGB es porque la lámpara posee 3 grupos de 15 leds: un grupo de color rojo, uno verde y otro azul.
Características de la lámpara:
- Diámetro: 7cm
- Cantidad de leds: 45
- Voltaje de alimentación: 12 Volts
- Consumo:1,5 Watts aproximadamente.
- Alcance: 7 mts aproximadamente.
- Costo aproximado: $65 ARG.
Materiales necesarios:
- 45 leds de alto brillo de 5mm (15 de cada uno de los colores mencionados).
- 3 resistencias de 82 Ohms de 1/4 watts.
- 10 resistencias de 120 Omhs de 1/4 watts.
- 1 pertinac (placa de cobre) de 10x10 cm.
- Papel satinado de 80 o 90 g/m2.
- Percloruro férrico.
Herramientas:
- Plancha.
- Un recipiente plástico para remojar elpertinac en percloruro.
- Un rollo de lana de acero.
- Taladro con boca para mecha de 0,75 mm o 1 mm.
- Mecha de 0,75mm o 1mm.
- Estaño.
- Soldador.
Como cada grupo de leds los calculé para alimentarlos con 12 Volts, el circuito esquemático de la lámpara es el siguiente:
- Para el grupo de leds de Color Rojo teniendo en cuenta que cada led trabaja con 2,1 Volts:
-Para el grupo de leds de Color Verde teniendo en cuenta que cada ledtrabaja con 3,3 Volts:
-Para el grupo de leds de Color Azul teniendo en cuenta que cada led trabaja con 3,3 Volts:
-Les dejo el link de la página que usé para hacer los cálculos de los leds:

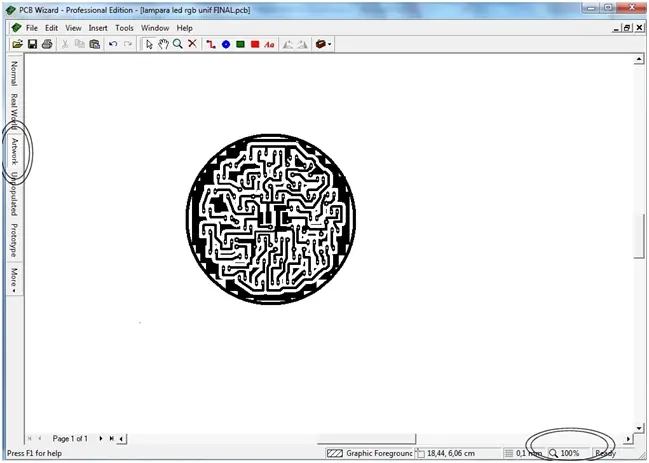

- El diseño del circuito lo hice con el programa PCB Wizard 3. 50
- Los pasos para la contrucción del circuito (PCB) los pueden encontrar en este post que esta bastante completo:
http://www.taringa.net/posts/info/845330/Como-hacer-un-circuito-impreso_-casero_.html
Aclaración:

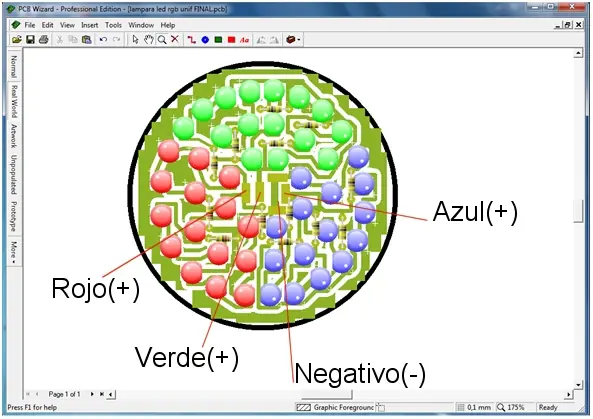

Otra imagen del diseño del circuito pero con la vista Real World o vista Real.
Como pueden ver, los negativos de cada grupo de leds están unidos formando un terminal negativo común, el cual se conecta al negativo de la fuente. Los 3 restantes, se conectan al positivo de la fuente de alimentación y se corresponden con cada uno de los 3 grupos de leds.

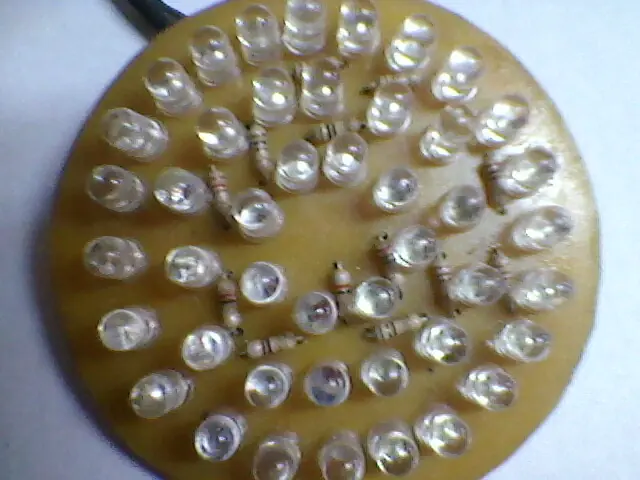

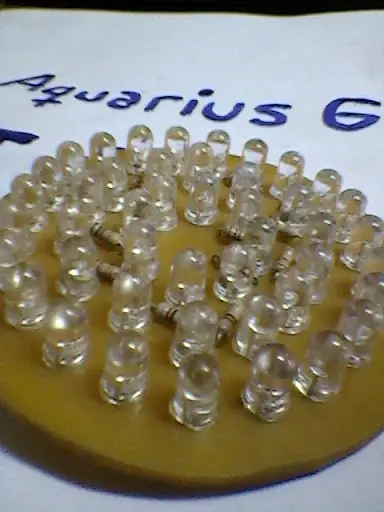

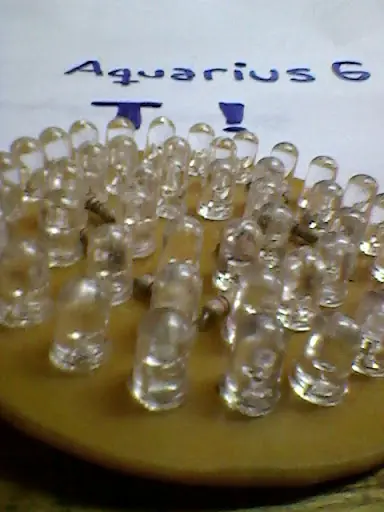

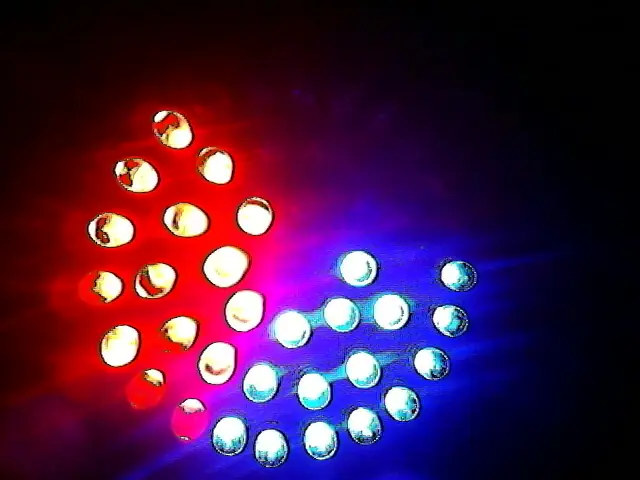

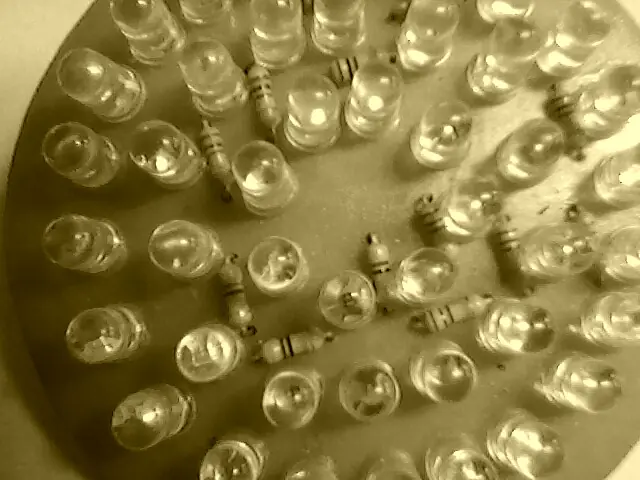

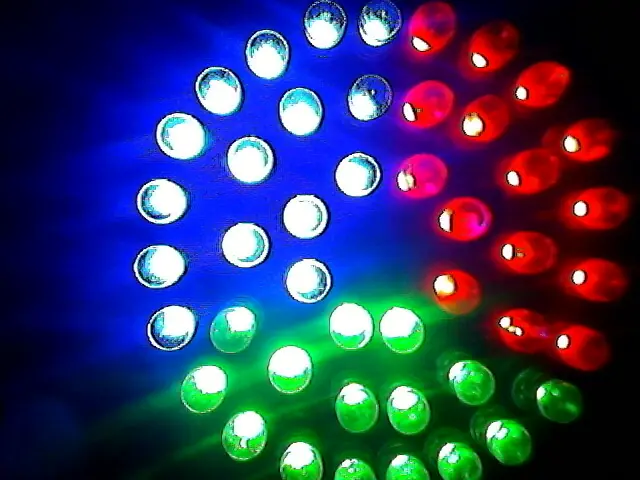

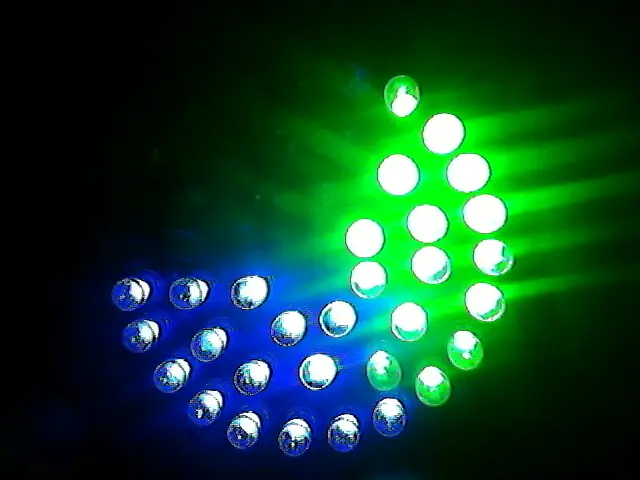

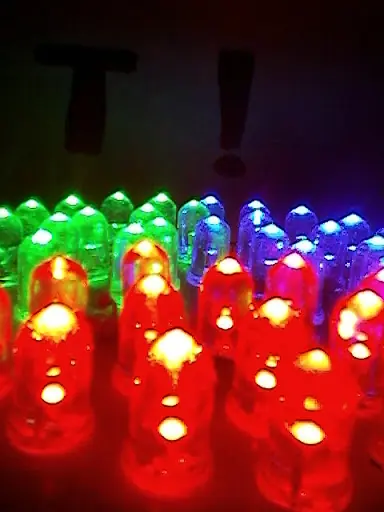

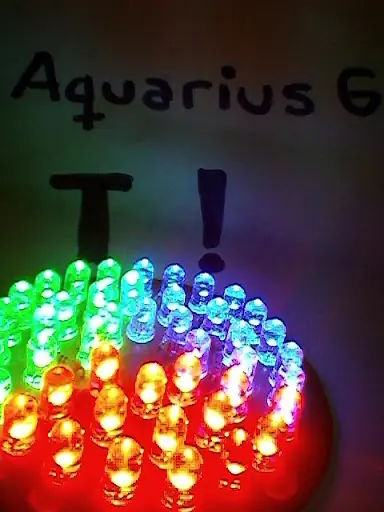

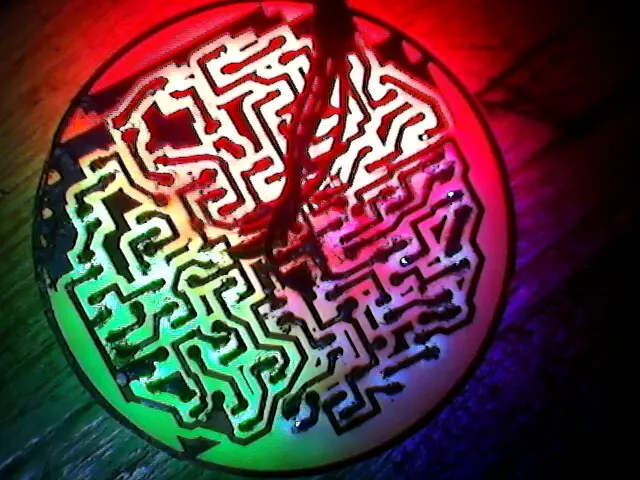

Por último, les dejo unas imágenes de la lámpara ya terminada:
Por reglas nuevas en T! no se permite puntuar a los post que contengan links de descarga. Por eso, el que quiera el archivo con el diseño del circuito listo para imprimir me manda un MP y se lo paso.
Cualquier duda pregunten!
Espero que les haya gustado!
Comenten!!!
