hola gente de T! esta ves vamos a ver com hacer un Cargador casero a pilas n560
espero les guste
Iniciemos
Se trata de poder tener más autonomía para nuestra PDA, en este caso, la n560 carga a 5V.
Esos 5 V los conseguimos (aproximadamente) con 4 pilas recargables AA (1,2 V * 4 = 4,8 V). Depende de la capacidad de la batería tendremos más o menos autonomía. Con las que yo uso (2500 mAh) tenemos más que de sobra para pasar unas cuantas horas en el campo o donde sea. Mi experiencia es con CompeGps apagando la pantalla y me dura todo el día.
Bueno, paso a contaros como se hace:
Os aconsejo que cojáis un conector USB de una placa vieja de ordenador o de un conector de algún cable que os sobre.

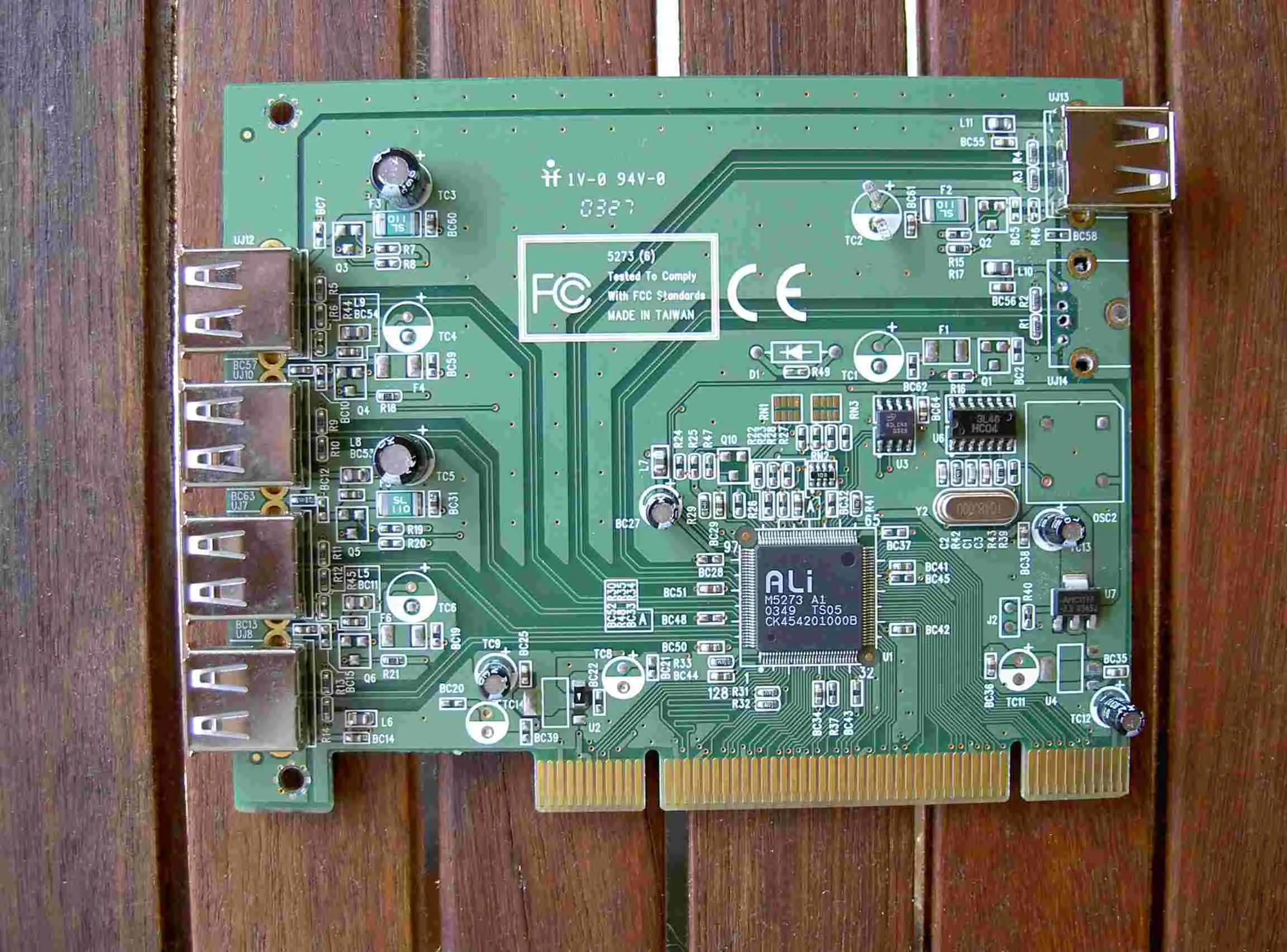

Yo lo cogí de esta, es una tarjeta para tener 4 USB eternos y 2 internos que tenía pinchada en un 286 para tener USB en algún sitio...
Como véis, a la derecha "habían" 2 conectores y desoldé el de abajo.
Así nunca tendréis problemas. NO os aconsejo que os fiéis de los colores de los cables USB que hay por ahí. He encontrado más de uno que no sigue los estándares de colores para la polaridad.
Lo primero es tener claro lo siguiente:
Simplemente lo que queda es comprar un portapilas de 4 elementos y unir los cables como manda la polaridad, es decir, el cable rojo (+) a la patilla 1 del usb y el negro (masa) al 4. Los centrales sólo sirven para datos.
Aquí el conector con los cables soldados

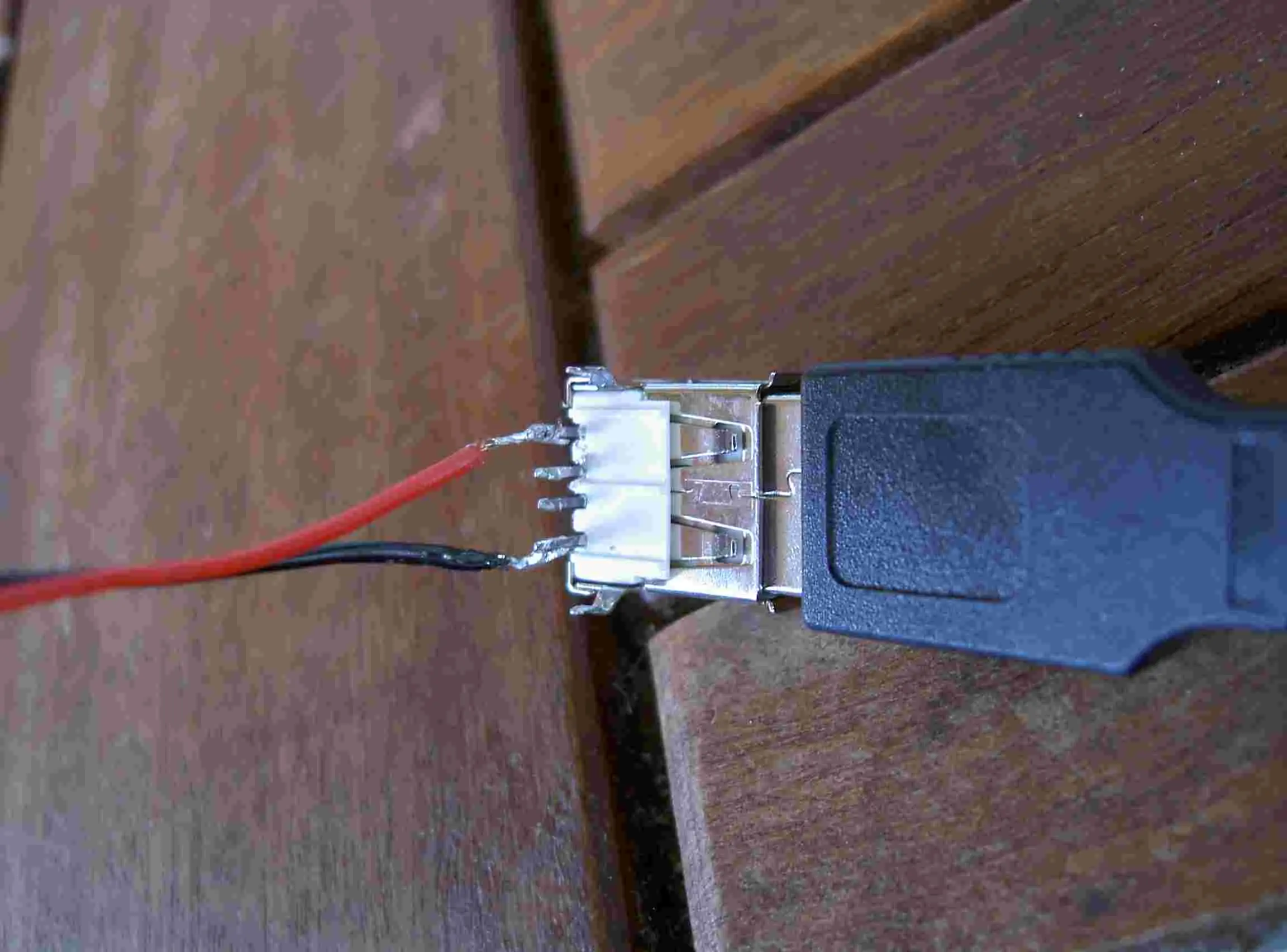

Y aquí con el conector USB que trae la n560 para sincronizar al PC.

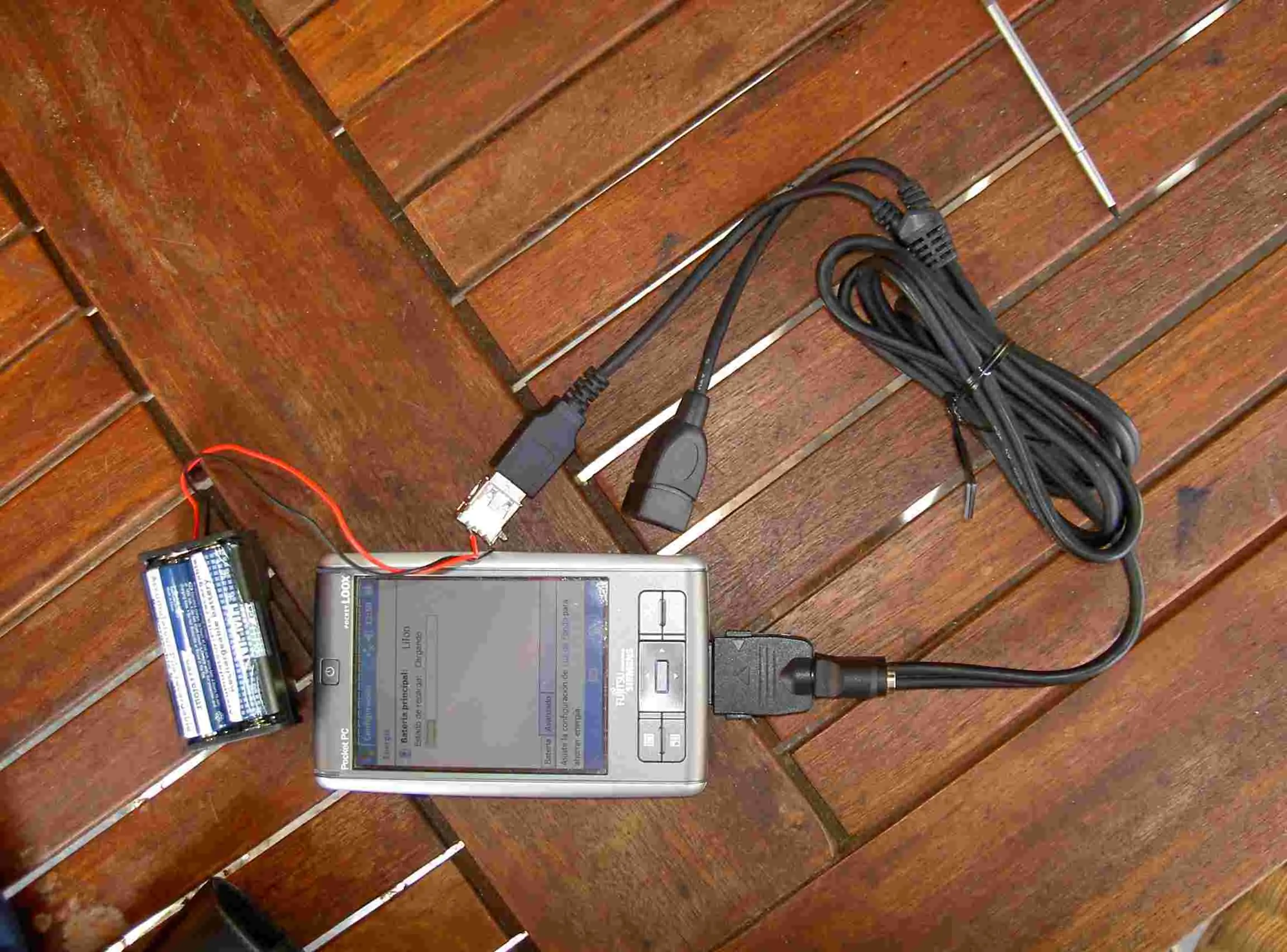

El conjunto entero una vez medio acabado es así:
Para acabarlo en condiciones hay que aislar los contactos y evitar que se desconecten los cables de un tirón indeseado . Yo aplico cola termofusible para aislar y pegar el conector sobre el mismo portapilas enrolando el cable por los laterales. Pero bueno, que cada uno lo haga como le parezca.
Bueno, pues espero que os sirva, es bien simple y barato
