Hola a todos.. hoy les traigo un pequeño manual sobre como construir su propia antena wifi..
Antena Grillada:
Materiales y herramientas
* 2 ud. de 70 cm. De alambre de acero de 6 mm. Es alambre usado en los vallados, puedes comprarlo en cualquier ferreteria o herreria.
* 15 m. de alambre. Puedes usar alambre de baja o alta resistencia, pero el de alta resistencia puede ser dificil de doblar despuas de hacer 26 de ellos. El alambre galvanizado es aconsejable, suelda mejor.
* Soldador. Debe ser un soldador de 60-80 vatios ya que el alambre absorbe mucho el calor. Un soldador de poca potencia hara falsas soldaduras.
* Soldador autógeno (si dispones de al).
* Sierra para metales
* Estufa elactrica
* Cuchillo o navaja suiza
* Regla o metro
* Alicates
* Tenazas
Bien empezamos..
1.- Lo primero, debes imprimir el plano a verdadera magnitud, de manera que tendras que pegar las diferentes paginas con cinta adhesiva, si no dispones de un plotter o impresora de gran formato. El plano tiene unas graduaciones para comprobar que la escala de impresión es la correcta. El plano impreso debe tener unas medidas de 62x24 cm. Comprueba que estas medidas no difieren en mas de 1 mm. en sus dos dimensiones. El plano lo utilizaras como guia para doblar los alambres y las barras centrales. Todos los alambres tienen la misma medida, aunque diferencias en su longitud. Cada alambre debes etiquetarlo con un numero (del 1 al 13) o una señal (de adentro hacia fuera) para identificarlos. La posición de estos alambres en el estado final es la indicada en el plano. Puedes comprobar que la parabólica tiene 26 alambres, aunque para su construcción puedes hacer 13 de ellos y sus simatricos.
Comenzar doblando las dos barras de 6 mm. en la forma indicada (marcada en el plano como ( interior ). Puedes hacerlo de forma facil sobre tu rodilla. Si no tienes herramientas adecuadas, las puntas pueden ser dificiles de doblar. Comienza desde el centro hacia los extremos y luego utiliza alguna herramienta. Vez doblando la barra unos pocos grados y ves moviandola unos pocos centimetros cada vez. Ves comprobando sobre el plano poco a poco de manera que puedas corregir la curva antes de seguir. Las lineas marcadas en el plano indican la curva interior del alambre. Debes trabajar el alambre hacia adelante y atras de la longitud de la barra, de manera que te resulte mas cómodo su doblado. Todas las curvas de este proyecto deben coincidir exactamente en la longitud del alambre.
Las curvas siguientes corresponden a los alambres. Si estas usando alambre de alta resistencia es posible que tienda a volver a la curvatura que tenia en el rollo. Puede ser mas facil hacerlo levemente mas recto de lo que viene en el plano, de manera que luego podras doblarlo con la curva requerida mas tarde.
2.- La primera vez que hice este plato le solda con autógena una placa a las barras de acero antes de poner el resto de alambres. Si no tienes autógena pero quieres ponerle la placa (otil para su posterior anclaje) puedes hacerlo con posterioridad a su acabado.
Estañar todos los puntos de soldadura es el paso mas importante. Estañar es el proceso por el que cubriremos de estaño cada parte en el sitio donde uniremos los alambres. Todas las piezas, en sus puntos de ensamble, deben ser estañados previamente.
3.- Marcar las posiciones de los alambres en las barras. Cada almagre debe estar separado del siguiente 25 mm. (desde el centro al eje de los alambres). La frecuencia del estandar 802.11b es 2.44Ghz y requiere que el paso entre alambres no sea mas de 24.4mm. El grueso del alambre nos da bastante margen de seguridad. Comienza a marcar desde fuera a adentro. Tienes que hacer 13 marcas y despuas repetirlas en el otro lado.
Ahora, puedes marcar la posición del alambre respecto a los alambres exteriores. Las marcas debes hacerlas en el lado interno de la curva. En los alambres exteriores, la separación debe ser de 22 mm. de eje a eje de cada alambre. De nuevo, es conveniente empezar de fuera a adentro y hacer 13 en cada lado.
Para marcar en el alambre, puedes utilizar un cuchillo o navaja. Ademas, ayudara a la soldadura, tal y como se muestra abajo.

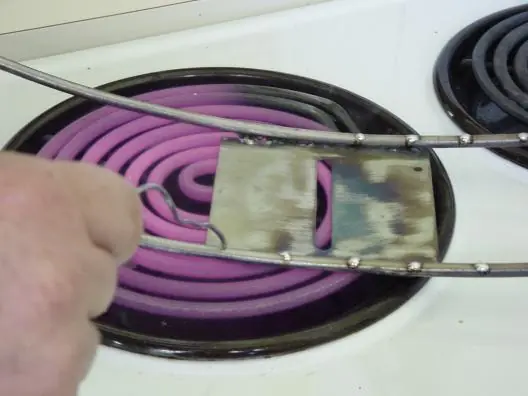

[4.- Estañar todas las marcas realizadas en las barras y alambres. Puede facilitarte el trabajo utilizar una estufa elactrica (no me culpes si no tienes cuidado y te quemas). Ten cuidado, porque la soldadura con plomo es toxica. Puedes usar otras alternativas pero si usas todavia la soldadura de plomo, asegura una buena ventilación y evita inhalar los humos. Comprueba que la estufa ha sido usada previamente y que esta bien limpia. Si no te sientes cómodo usando este sistema, usa un soldador de butano como el que puedes ver en la fotografia dos. Estos soldadores son excelentes para usarlos en el campo y la boquilla puede ser desatornillada para usar la llama directamente.
Asegorate que las piezas que estas estañando estan en buen esto y calientes. Una buena soldadura tendra el aspecto de acero derretido. Una mala soldadura parecera un terrón puesto en el alambre y sera facil de romper. Si dudas, calienta bastante hasta que hagas un buen o mal estañado. Si lo estas haciendo con alambre galvanizado la soldadura sera literalmente un fluir y una combinación con el galvanizado (ademas de instantanea).
Si has pensado en soldar con posterioridad la placa de acero, asegorate de que estañas las barras en la posición correcta para unir la placa. No podras hacerlo despuas sin correr el riesgo de desoldar alguna otra pieza.
5.- Atar los alambres que forman la parabólica (los numerados con el 1 y el 8) con alambre fino. Todos los alambres restantes se asientan sobre los marcados como ( Interior ) y ( Exterior ). Los dos ( interiores ) deben estar separados del centro 9.5 cm. (de eje a eje) y estar paralelos a lo largo de la longitud del plato. Los alambres ( exteriores ) estaran situados al final y debajo de los alambres. Marca la posición de los alambres 1 y 8 que cruzaran los alambres ( interiores ) (marcalos en la parte exterior de la curva), despuas sualdalos, estaña los puntos y los extremos de los alambres. Puede ser otil cortar el final de los alambre con 2 o 3 mm. de mas para evitar que el estaño no pegue bien al final del alambre. Echa un vistazo al estado final si no estas seguro de cuales son las localizaciones de los alambres.
6.- Sujeta el plato con alambres para que no se mueva y comienza a soldar. Quita un alambre fino, sostan la unión y suelda con el soldador bien caliente, hasta que el estañado se funda en uno.
En este punto, el plato es muy fragil y propenso a romperse. Tambian es muy flexible, hasta que no sueldes el resto de alambres. Puedes poner un trozo de alambre en diagonal para tirar de las esquinas en la posición correcta y evitar que el plato se haga plano. Para hacerlo facil, facil atar uno o dos diagonales con el plato cara abajo en un sitio plano para hacerlo derecho.
7.- Ahora viene la parte aburrida. Tienes que doblar el resto de alambres y cortarlos en su longitud. Colocar cada alambre en su sitio y marcar las posiciones de estos en el alambre ( interior ). Una vez marcados, estañar todo (incluyendo los extremos de los alambres) como antes. Despuas, soldarlos todos.

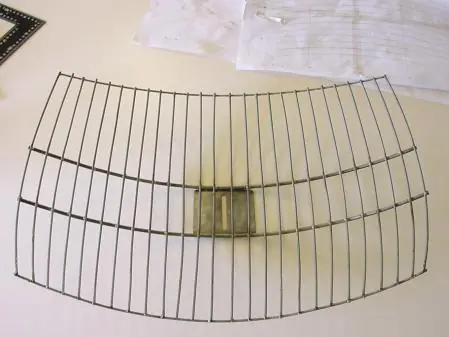

8.- Y terminaras con un resultado algo parecido a esto. Puedes soldar una placa su quieres para mantenerlo en pie. Recuerda estañar previamente las dos piezas, antes de unirla.
Bien aca les dejo un link del plano de la antena:
Zero13wireless.net
Dipolo:
Bien aqui les dejo una imagen del dipolo:
aqui una imagen de la chapa de repotes.
y aqui una imagen del dipolo casero que armaremos con las medidas sacadas del dipolo anterior..
las medidas de la plaquita de cobre es de 120mm x 80mm.
bue espero que les sirva y..COMENTEN
