Hola a todos, después de mucho tiempo les traigo un tuto sobre cómo construir una antena de televisión digital terrestre (televisión digital abierta en Argentina) a partir de los elementos de una vieja antena VHF. Sólo tienen que seguir las medidas en los planos y tener un poco de paciencia al apuntarla hacia la emisora (recomiendo apuntar hacia el microcentro, que es de donde salen la mayoría de las señales).
Es una Deneb Yagi con reflector Corner o Diedro. Lo único que tienen que hacer es respetar las medidas y recomendaciones de los planos. Los caños son todos de duraluminio o aluminio 6016 de 9-10 mm de diámetro. La sujeción de los elementos se puede hacer con grampas "media omega" de 3/8" que se compran en cualquier ferretería o bien con tornillos atravesando el centro de los elementos. En ambos casos las medidas entre elementos son de centro a centro.
Los extremos del Botalón se pueden tapar con regatones. Las grampas de sujeción se venden en casas especializadas de antenas, o las pueden hacer ustedes.

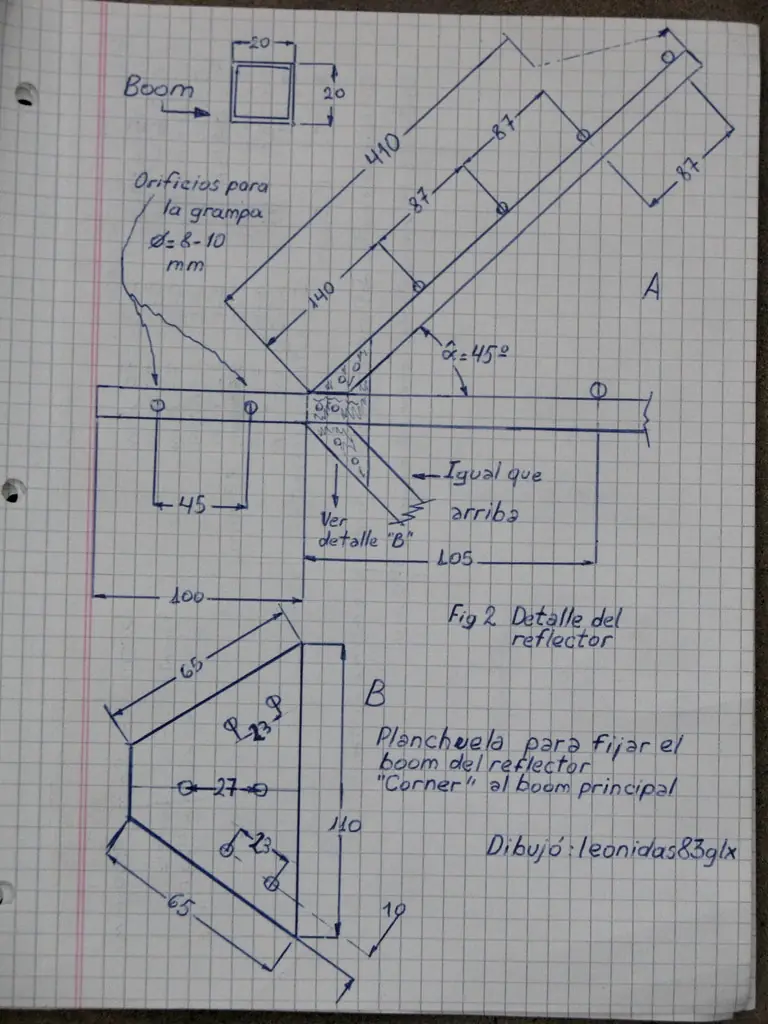

Una acotación (por si preguntan): en la figura 2 la cota marcada como 410 es de extremo a extremo de cada mitad del soporte o boom de los elementos del corner:

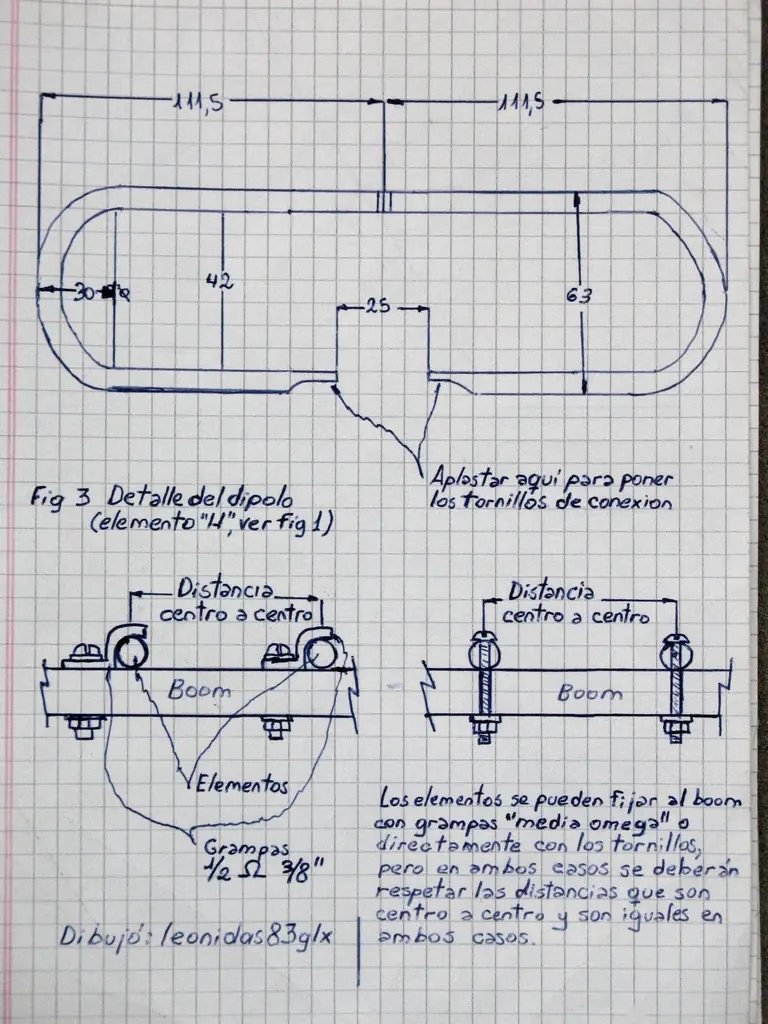

El dipolo plegado se puede hacer doblando la varilla con un caño de diámetro adecuado, o hacerse de esquinas rectas. Se debe usar BALÚN con esta Antena. Es recomendable usar tornillos y tuercas de bronce para evitar la corrosión. Las medidas son todas en milimetros. La antena es ideal para zonas urbanas hasta 30 o 40 Km, tal vez más.

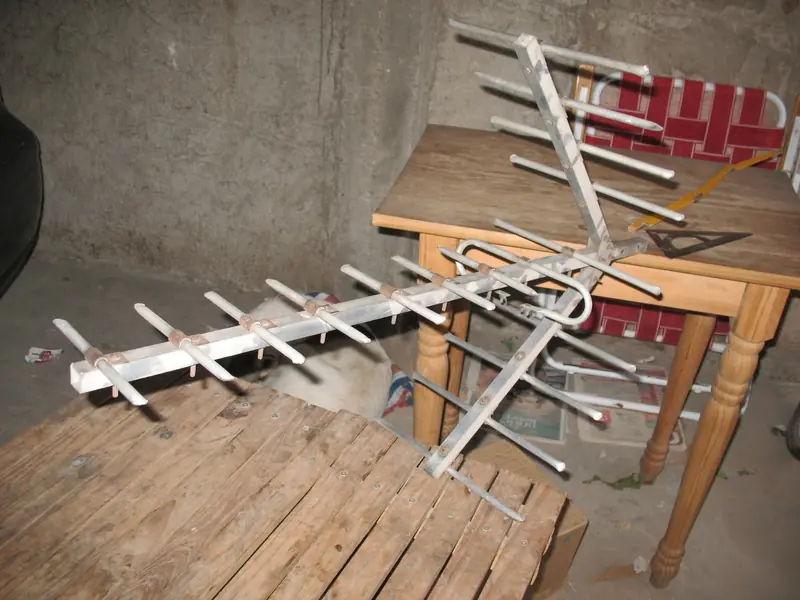

Tiene que quedar más o menos así:

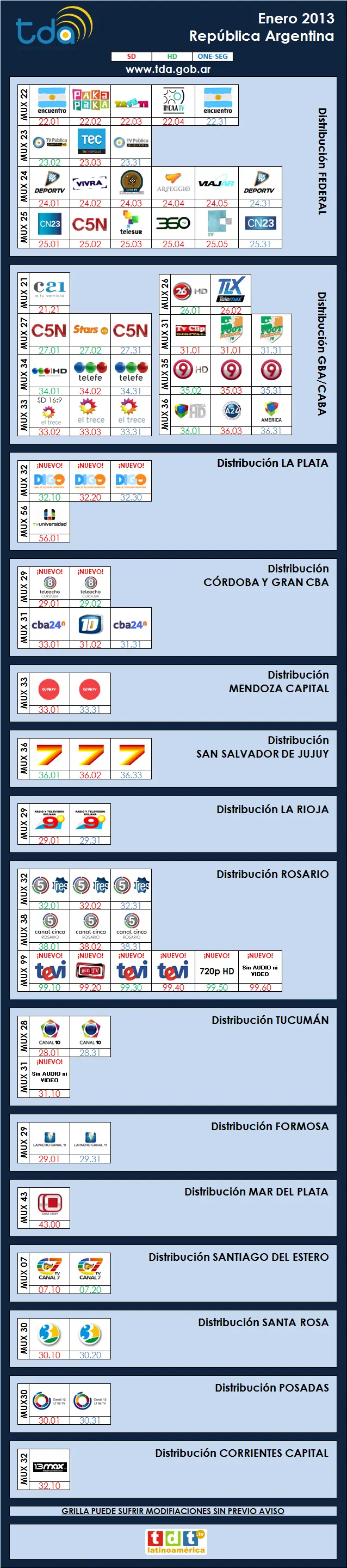

Con esta antena se pueden captar en el AMBA hasta 25 canales digitales y algunos analógicos también, como el canal 21 del arzobispado y Zona 31. Acá les dejo una lista de todas las señales digitales disponibles según su área de cobertura (las que están del 22 al 25 están en todo el país):
Acá debería agregarse a los canales 29 y 36 de Mendoza, que comenzaron sus transmisiones el último mes y próximamente se sumará Chubut TV.
Esto es todo, comenten sus experiencias de recepción, les puedo asegurar que vale la pena
Cualquier comentario potencialmente ofensivo y/o que genere polémica será eliminado y denunciado, gracias.
