Hola compañeros de T!
Hoy en mi post, explicare como hace luces audiorítmicas para PC.
Después de tanto buscar, probar y renegar, pude terminar las luces.
Bueno ahora voy a explicarles como armarlas; vale aclarar que se me ocurrió hacer el post después de ya tenerlas hechas... Por eso algunas cosas no las van a poder ver, pero se lo voy a explicar todo!!
Para realizarlas necesitaremos:
Materiales:
1. Leds de alta luminosidad de cualquier color.
2. Resistencias de 100 o 120 ohm.
3. Transistor tip31.
4. Fuente de alimentación de 12v.
5. Cable fino (yo utilice cable de red, este es ideal para este tipo de proyectos).
6. Llave de 1 punto.
7. Caja de zapatillas.
8. Acrílico, y si no consiguen, policarbonato. Si no tienen con que cortarlo, sáquense bien las medidas y
háganlo cortar en donde lo compren.
9. Si quieren evitar los materiales 1y2 pueden usar, como yo, cintas de leds que ya vienen con sus resistencias.
10. Cable termocontraíble.
11. Papel de aluminio.

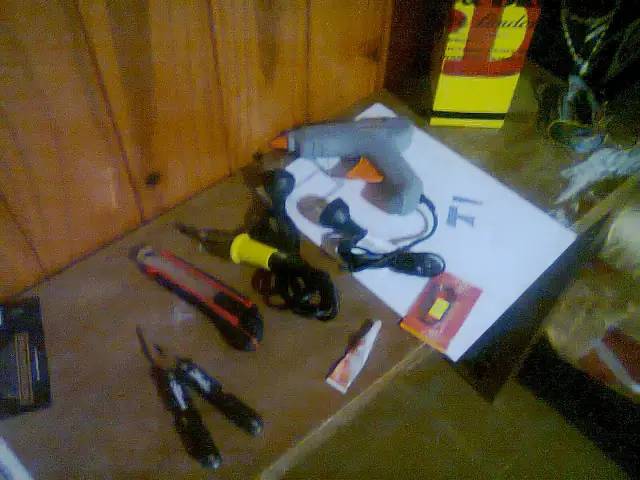

Herramientas:
1. Soldador de estaño.
2. Estaño.
3. Pinza.
4. Trincheta.
5. Alicate o pela-cables.
6 .La gotita o cualquier pegamento de secado rápido.
7. Pistola para silicona.
8. Cinta aisladora o de papel.
9. Encendedor.
10. Fibras y fibrones para decorar el cartón.
11 .Lija nº 400.
12. Lijadora.
Listo, ahora manos a la obra!
Procedimiento:

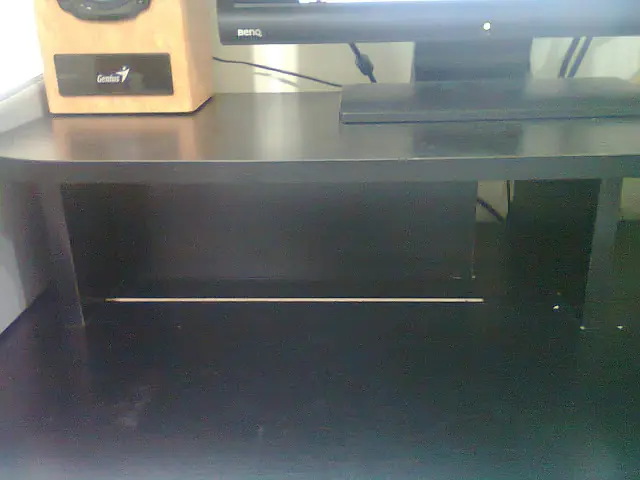

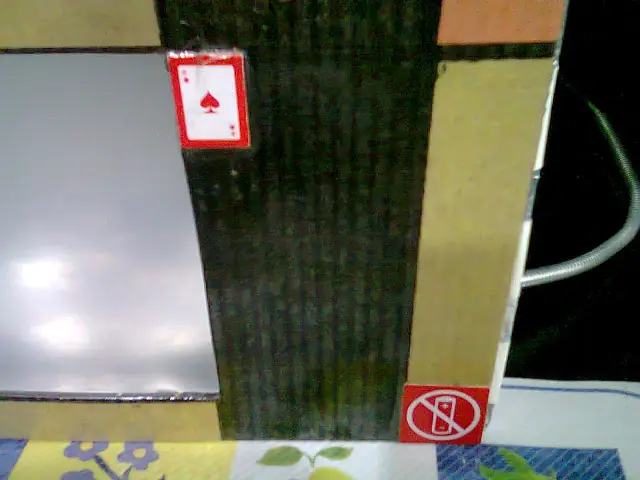

1> Lo primero que hay que hacer, es buscar un lugar en donde poder ubicar la cajita. A mí me había quedado este hueco porque saque el porta Cd, entonces me vino al pelo!

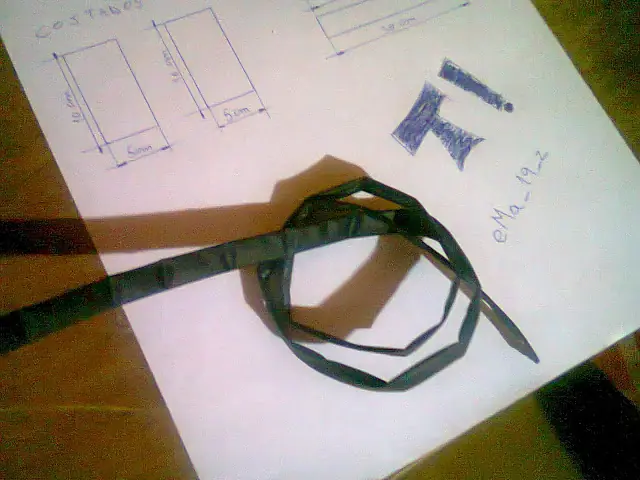

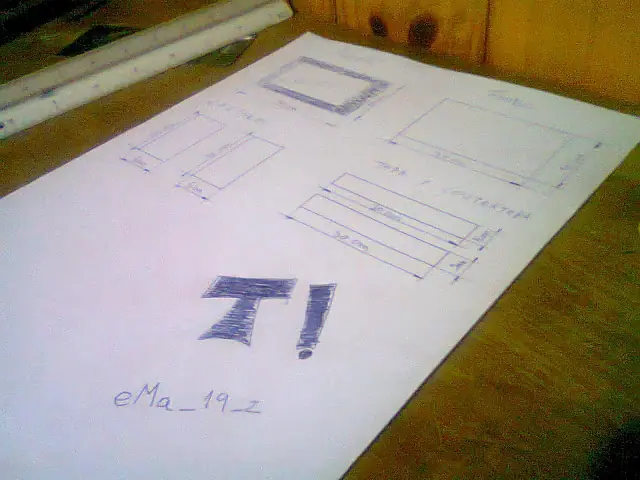

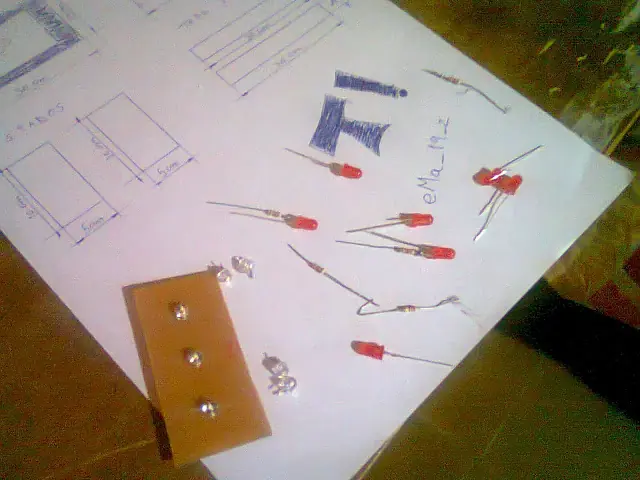

2> Sacamos las medidas y hacemos un planito o bosquejo.

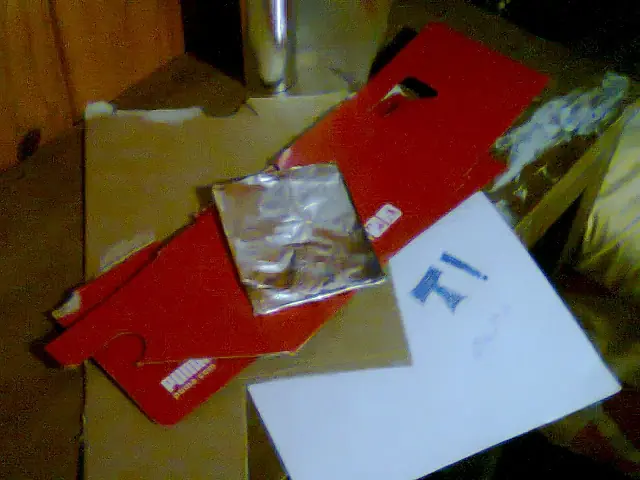

3> Agarramos la caja de zapatillas, la desarmamos, trasladamos las medidas y luego cortamos.
4> Atención a este paso! Antes de seguir, procedemos a forrar las partes con papel aluminio; esto es muy útil ya que gracias al brillo del papel las luces se reflejaran más.
5> Seguimos, en uno de los costados le hice una ranurita para poner la llave de 1 punto, esta tecla nos permite prender o apagar las luces cuando nosotros queramos y un agujero para pasar los cables.
6> Se arman la cajita sin el frente, van pegando la tira de leds, una en el techo y la otra en el piso de la caja.

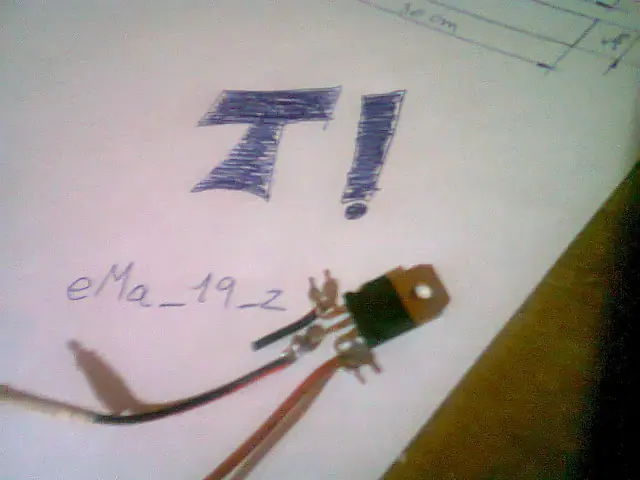

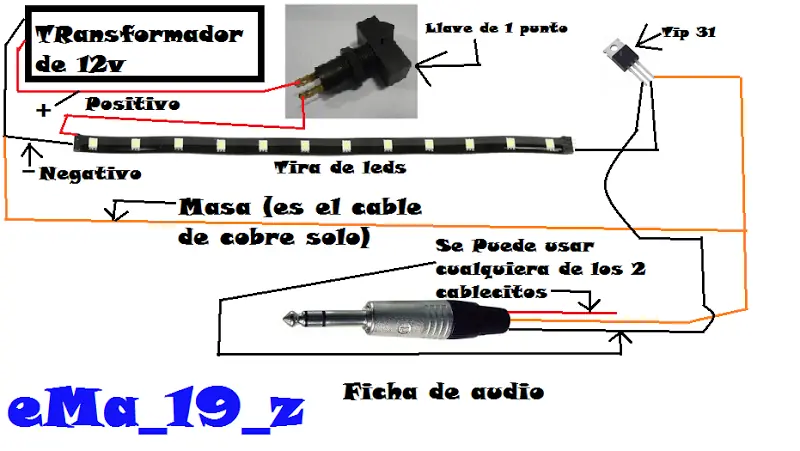

7> Dejamos un rato de hacernos los conductores de utilísima y vamos a la parte electrónica. Acá les dejo como deberían conectar 1 tira de leds, o 2 tiras de leds (como tengo yo). En el esquema hay una ficha de audio, yo utilice la misma del parlante para ahorrarme unos $.
8> Una vez que tienen todo conectado lo ponen en funcionamiento, si no les funca, revisen que no se hallan equivocado en nada y si les funca seguimos con el siguiente paso.

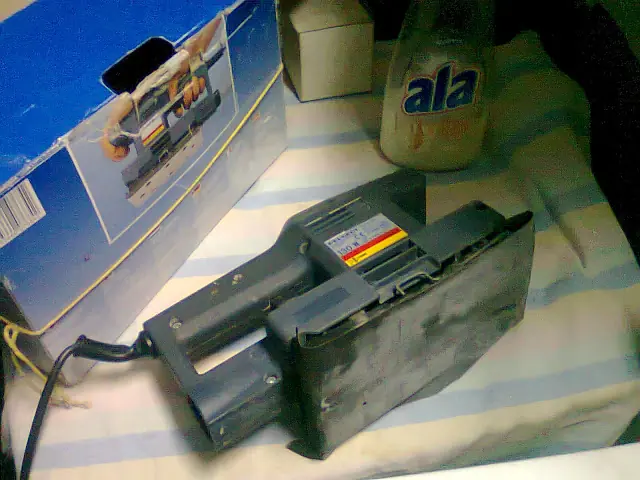

9> Lo que haremos ahora será lijar con una lija nº 400 el pedazo de acrílico, esto hará que se vea mas copado el encendido y apagado de los leds. Yo como estaba apurado use la lijadora de mi viejo, no piensen que soy un flojo y no quería lijar a mano.
10> Ahora realizan un corte en el frente para que se vea el acrílico, lo pintan, lo decoran a su gusto y terminan de armar la cajita.
11> Bueno, solo queda ponerlo en funcionamiento y ver como se lucen los leds a través de ese acrílico!

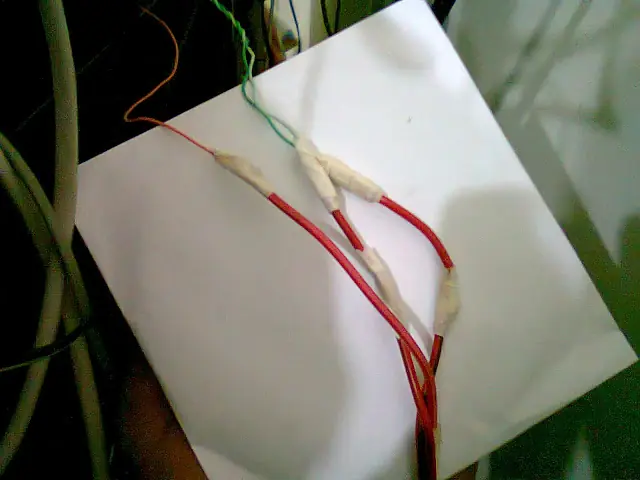

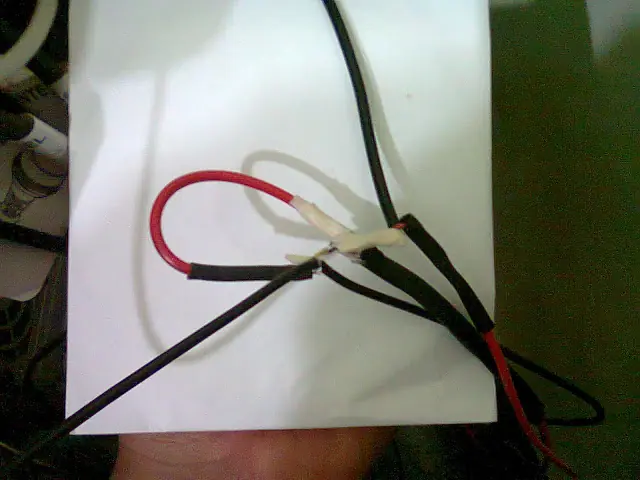

Aca unos empalmes xD
Les dejo unas imágenes y videos de mi cajita ya terminada:
Y para ver demas videos con otros temas pasense por aca!
http://www.youtube.com/user/EmAzZz19
SALUDOS!
