hola , aqui contaré como con materiales muy simples me arme una pedalera para guitar pro.. fue realmente barato, eso de 5.000 pesos colombianos o un poco mas de 2 dolares
los materiales usados fueron
•Tabla delgada (la saque de un cajon viejo)
•Palitos
•Pegante
•pintura
•5 Interruptores grandes
•2 interruptores pequeños
•cable suficiente
• UN TECLADO VIEJO
aqui viene lo importante, en el teclado viene un chip pequeño con varios pines ( no le tome foto en primer plano pero tratare de explicar) trae 2 grupos de pines, yo los llame pines izquierda pines derecha, funcionan asi, tomas un pin de la izquierda y lo juntas con uno de la derecha y envia una letra , muy sencillo, como necesitaba 7 botones(letras) use 4 cables en izquierda y 2 en derecha y me sobro uno
Armar la caja...
Tenia el circuito ya hecho en una caja de un router que andaba por ahí, luego con mas tiempo le hice la caja con la madera

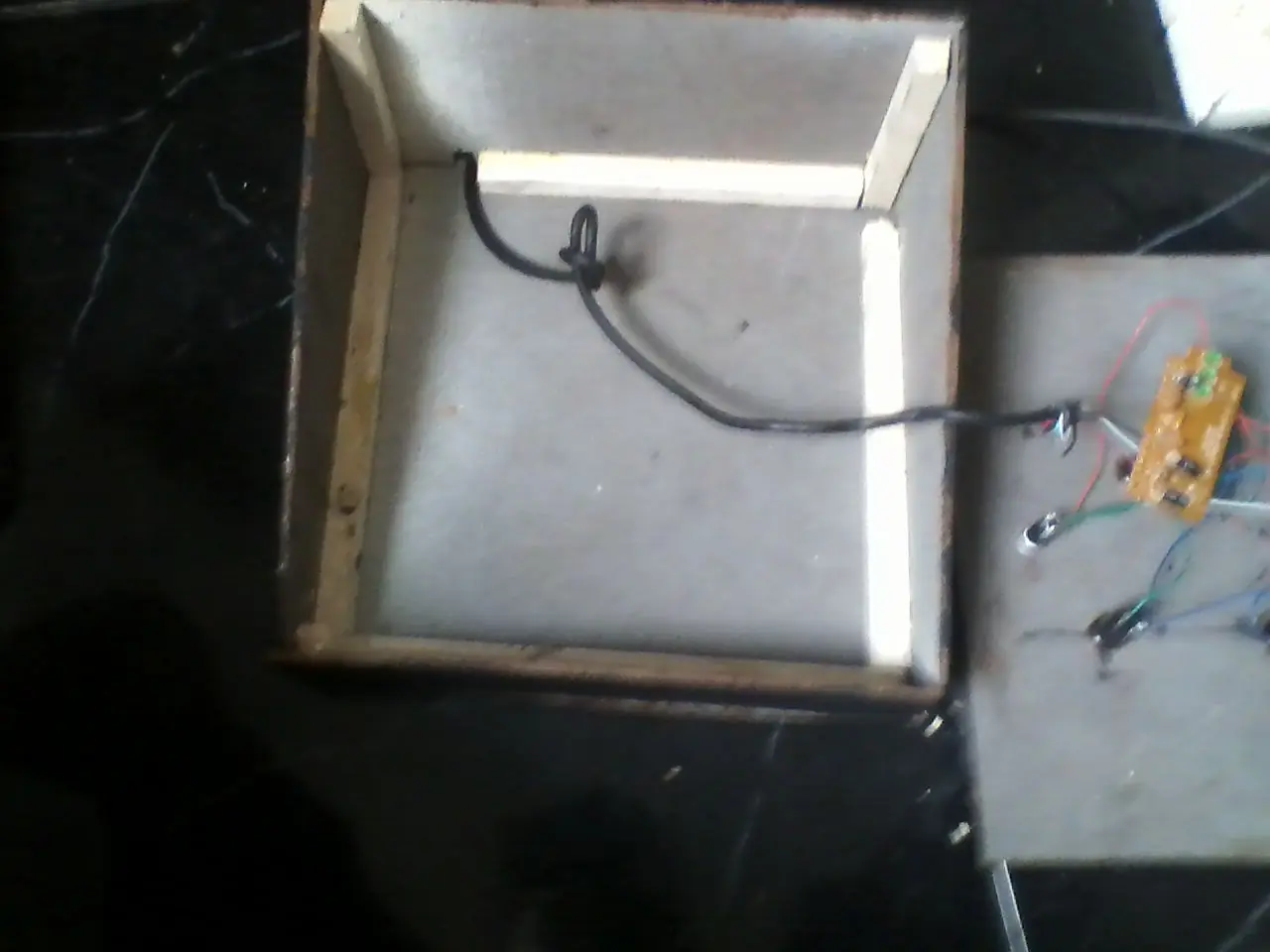

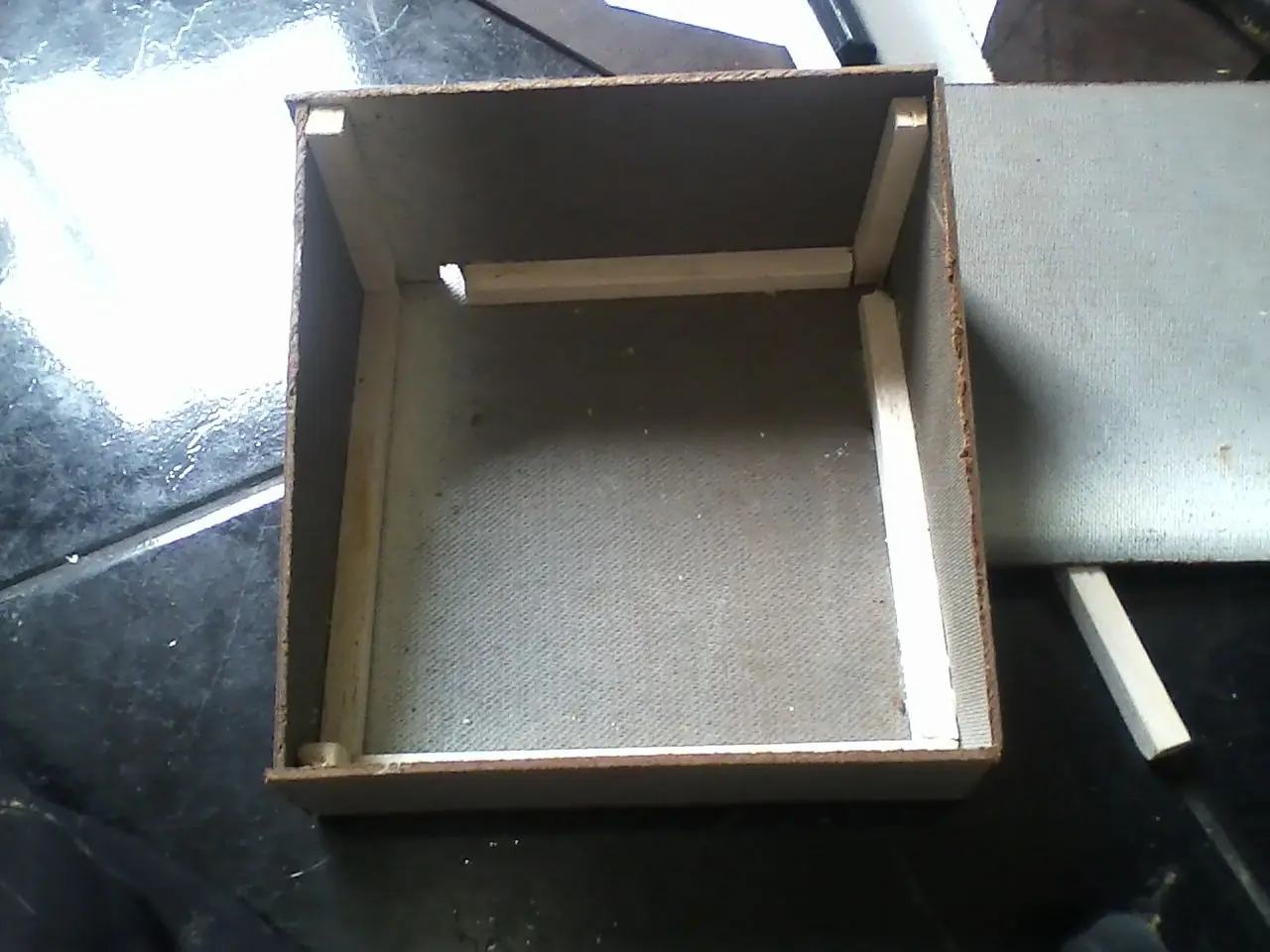

aquí armando la caja bien hecha

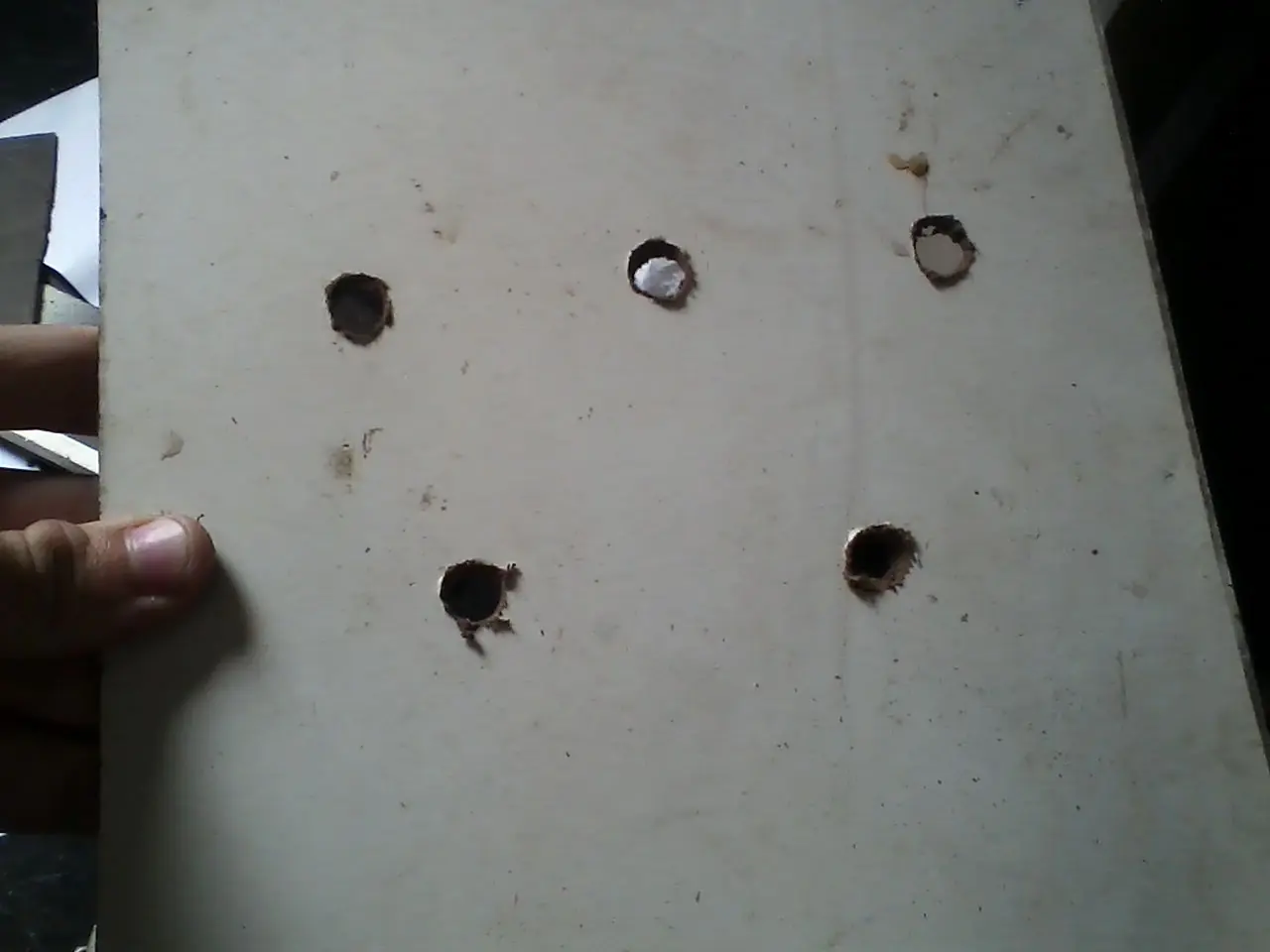

para la tapa abrí los huecos con unas tijeras pues queria que quedaran bien apretados y no fuera a sobrar espacio

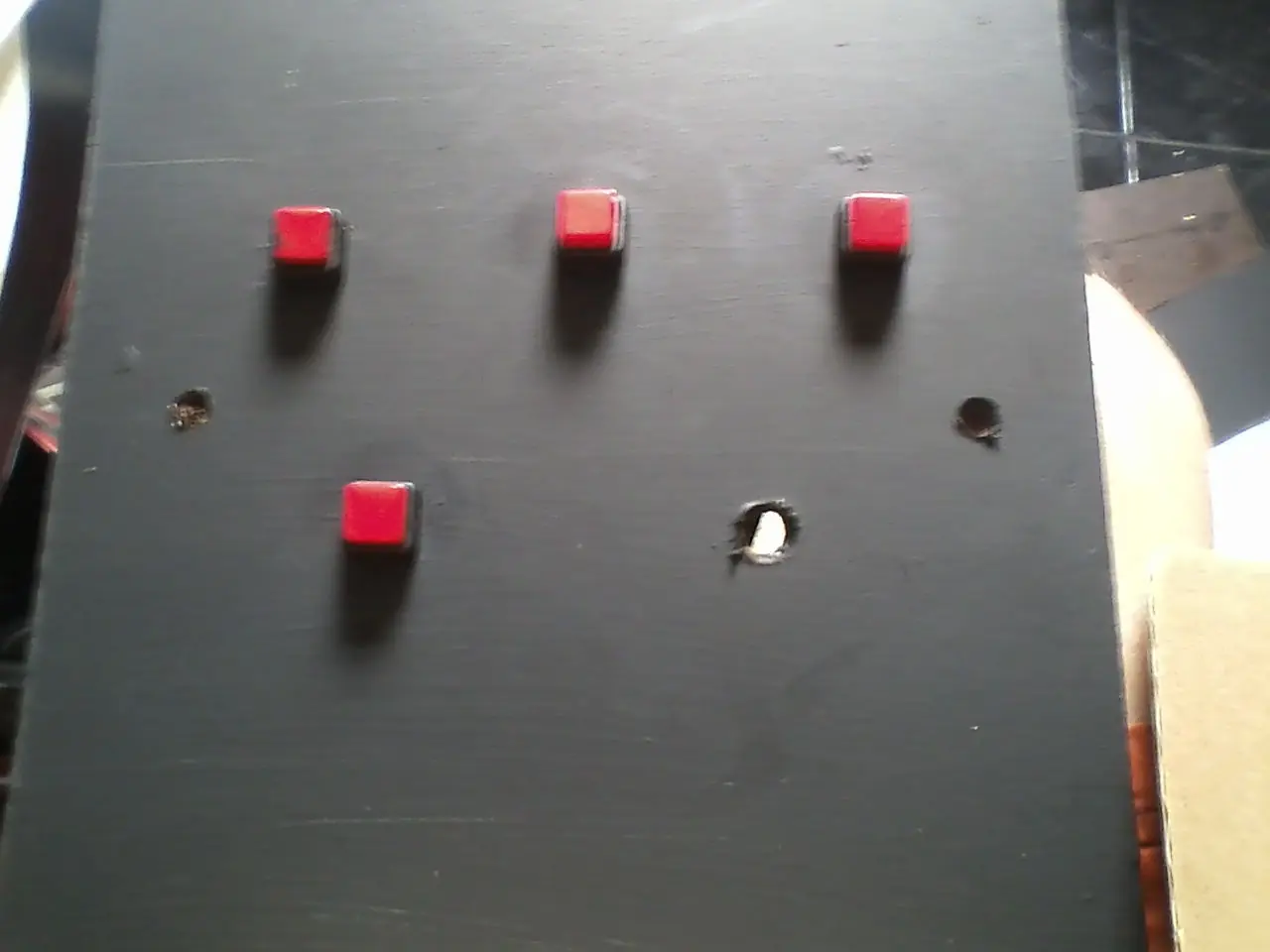

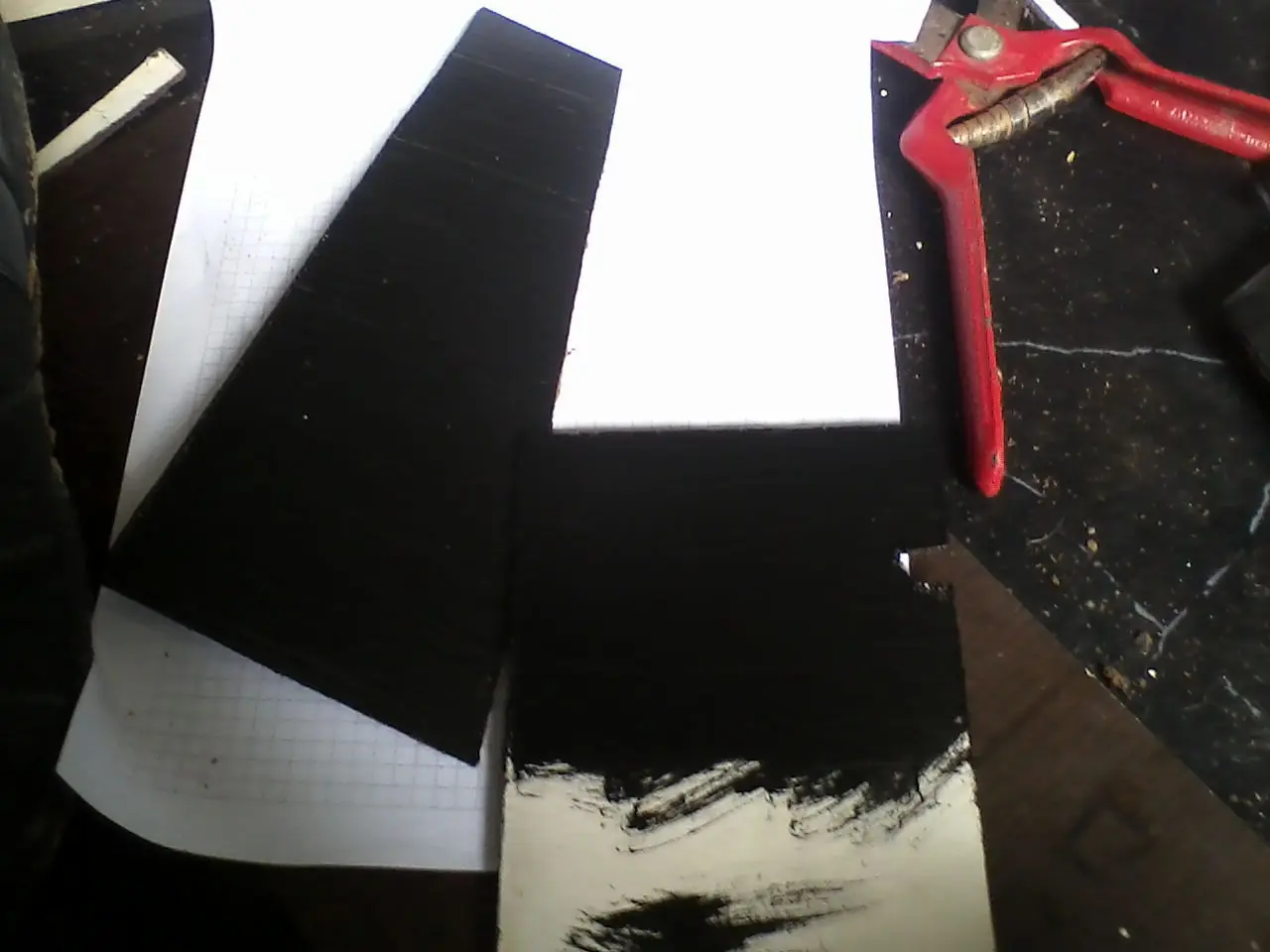

listo ya tengo la caja, ahora queda pintarla , use pintura mate pues la que trae laca no queda muy bien , aunque luego quiero pintarla mejor

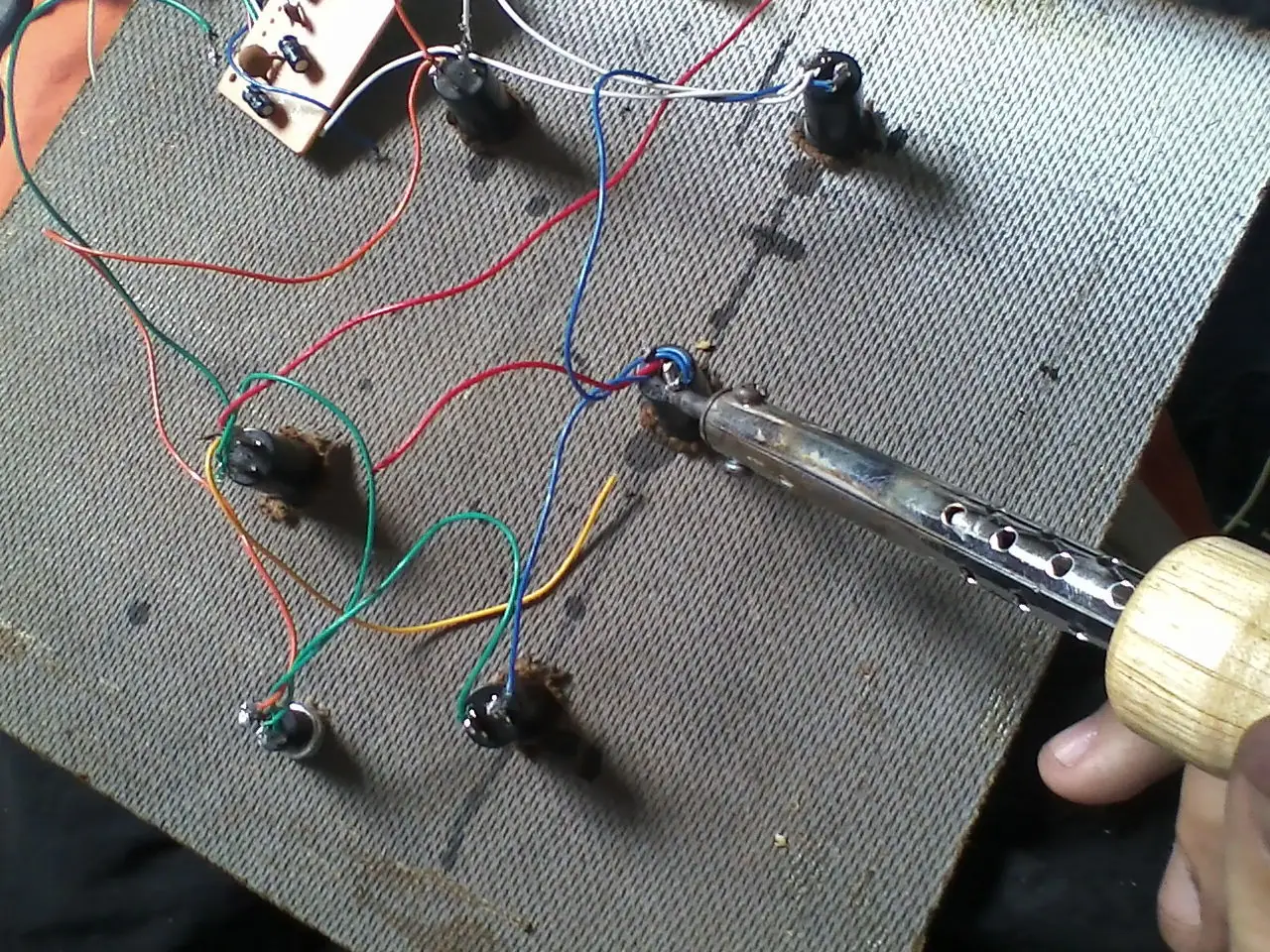

con la tapa lista queda poner los pulsadores en su lugar y soldarlos
esta foto no fue de como quedo pues luego cambie los cables por cables de colores para cada uno y entender mejor el circuito

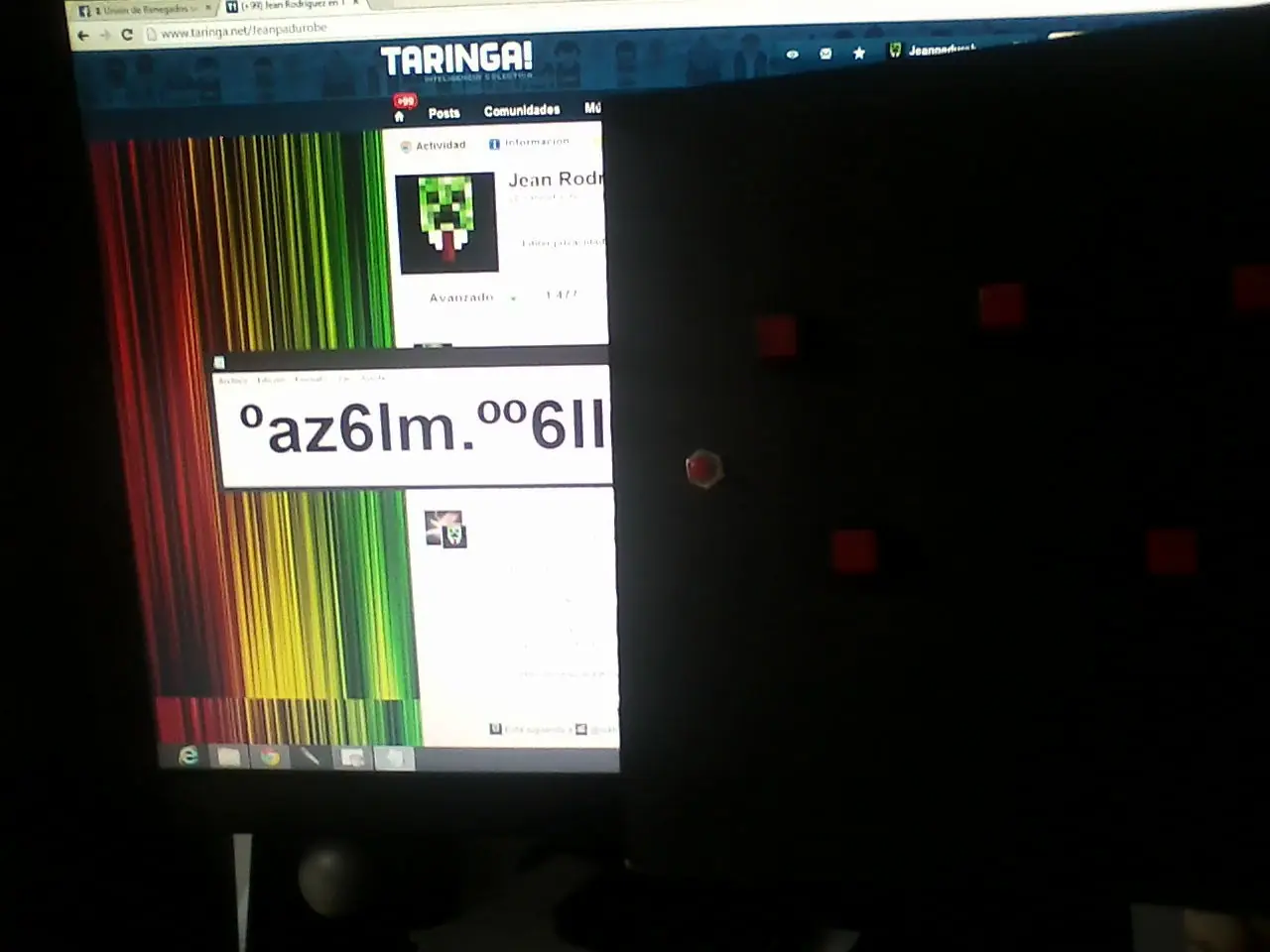

probando las teclas

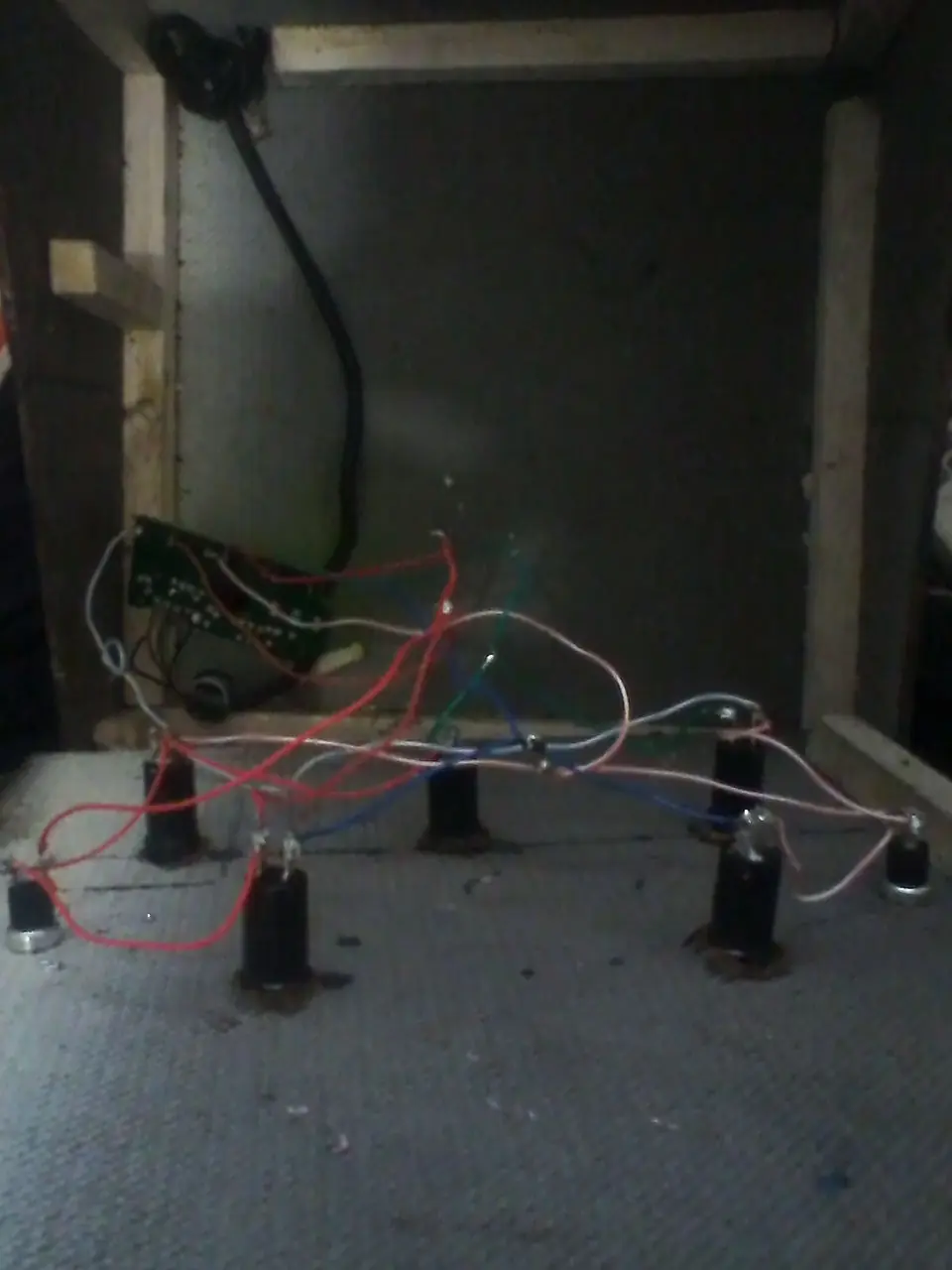

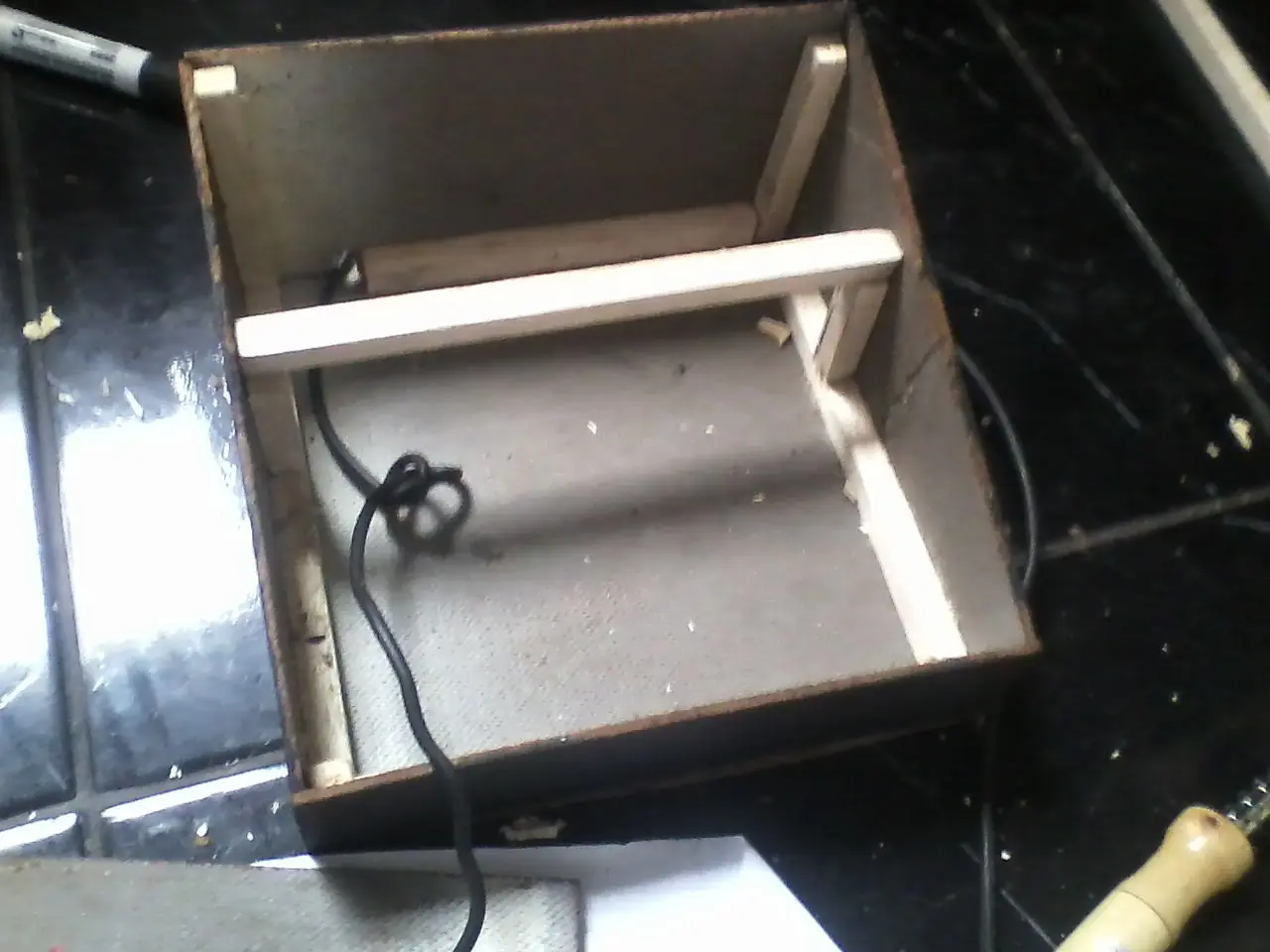

colocando el circuito, hice un nudo para no dañarlo si llego a tirar de el cable
antes de cerrarlo se me ocurrio poner un refuerzo , pues como encima va el pie puede hundirse

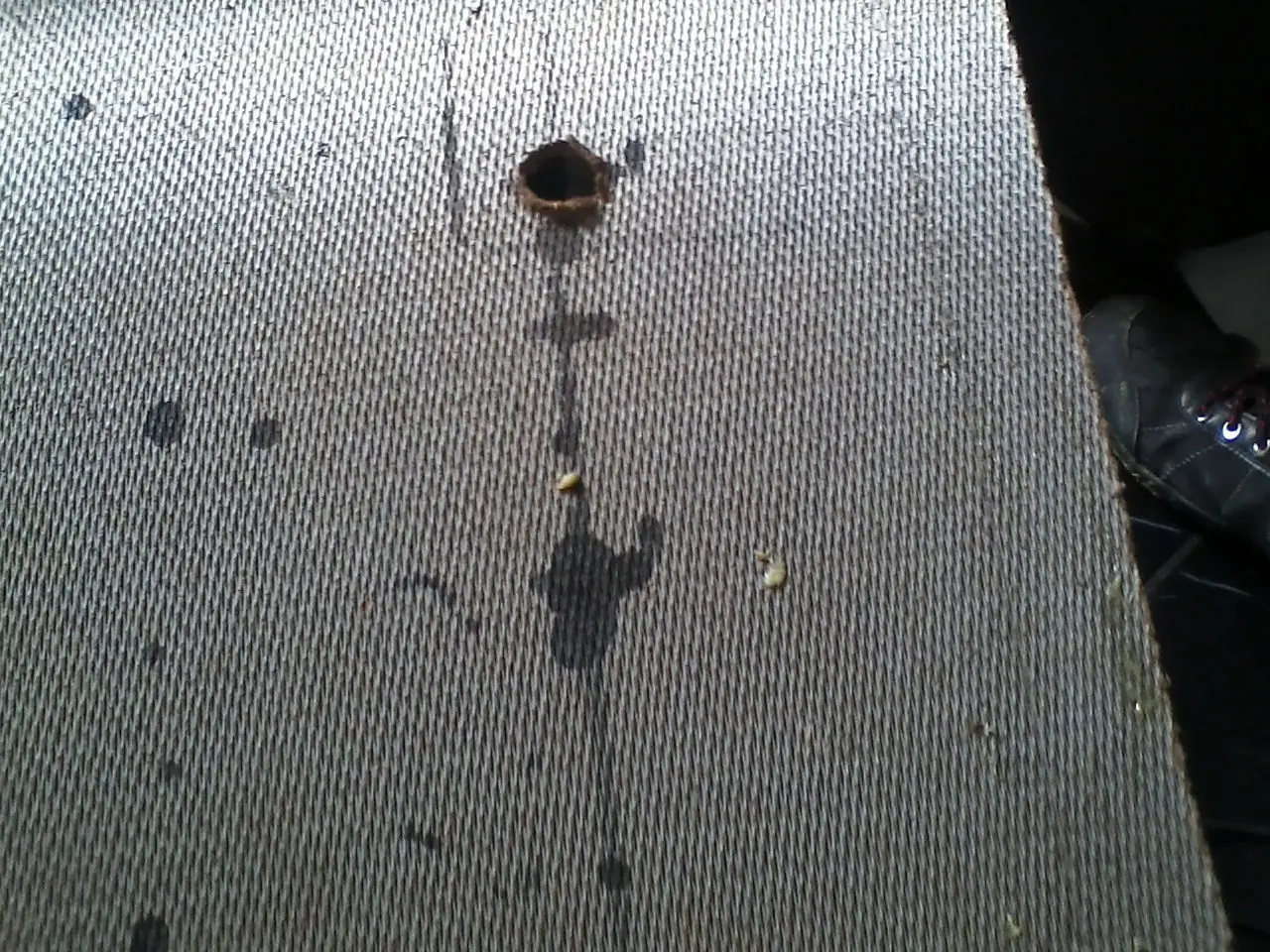

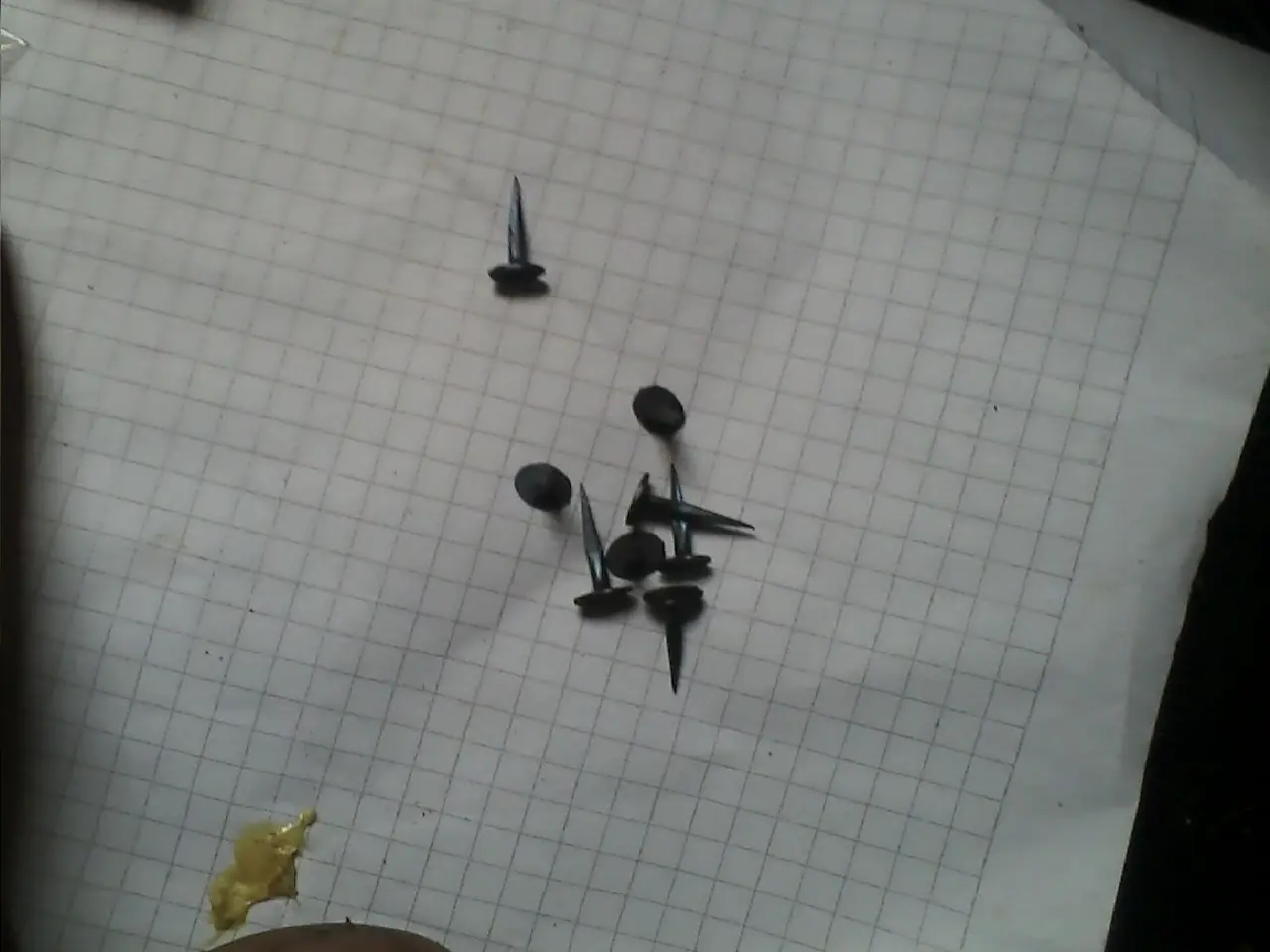

le puse entonces unos clavos arriba en la tapa y cerré.. eso amarillo es el pegante que se unto ahi

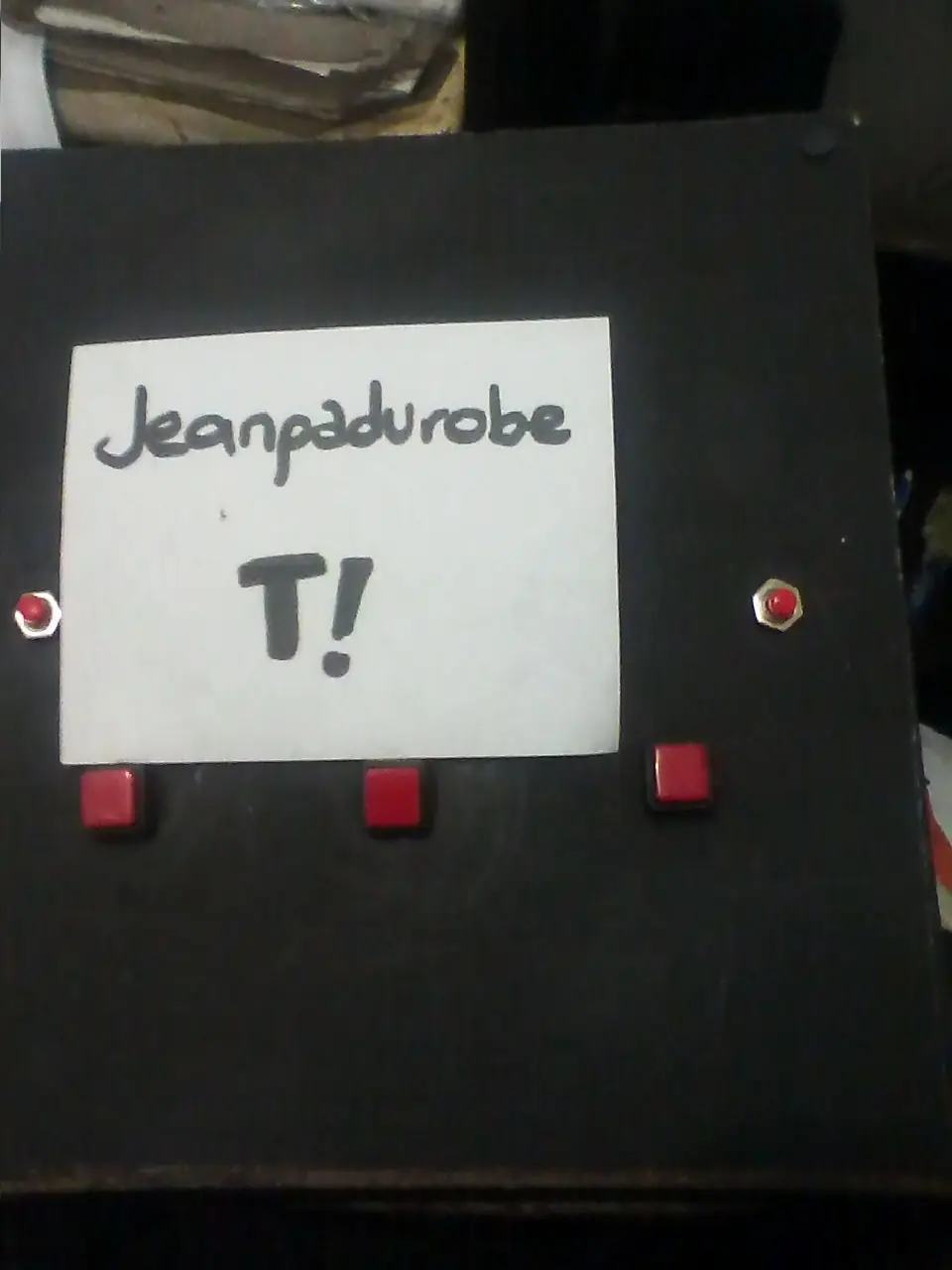

justo antes de cerrar la tapa
