Ante todo, este circuito, si bien no es complicado hacerlo (para los gremio de la electrónica), es recomendable que lo realize alguien que tenga experiencia y sepa leer e interpretar circuitos electricos y/o electrónicos. Es ideal para práctica de quienes estudian la carrera de electrónica.
Muestro un circuito muy sencillo y eficiente de un amplificador para usarlo en el auto, conectándolo a la salida de nuestro autoestéreo.Es capaz entregar una potencia de salida de hasta 70 W reales,con un parlante de 4 ohms de impedancia. Puede suministrar un generoso volumen de audio, sin distorsionar.
Se describe un solo circuito, para uso en estéreo se usan dos de estos circuitos. Esta hecho en base al circuito integrado TDA1562.
El circuito en cuestión es el siguiente:
Como se ve, no necesita de un dispositivo elevador de tensión, como se suele usar en potencias altas. Además, la construcción es muy fácil, lleva pocos componentes electrónicos.
Observamos que la salida no tiene conexión a masa, se conecta directamente de los terminales 7 y 11 al parlante. No lleva capacitores electrolíticos, como los que se suele usar para filtrar corriente contínua, ni tampoco lleva bobina alguna.

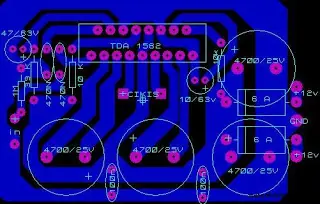

En la siguiente imágen, que encontré, se muestra un esquema de cómo quedaría la plaqueta, con las pistas y componentes instalados.
Es muy importante destacar que, debido a las potencias y corrientes que se manejan, al CI hay que montarlo en un disipador generoso, de lo contrario, se quemará inmediatamente.
También hay que tener en cuenta el alto consumo de este equipo, más si usamos dos circuitos para estéreo.
A máxima potencia puede llegar a consumir 10 amperes, por lo que si lo usamos en el automóvil, debemos usar cables gruesos, no conectarlo sacando una derivación de la llave de encendido o de un fusible. El consumo es tan alto, que no sería descabellado usar otra batería, solamente para el amplificador.
Salvo por este detalle , el equipo entrega un volúmen y potencia muy alta (como los que solemos escuchar en autos preparados y tuneados), con un alta fidelidad de sonido, muy baja distorsión y excelente respuesta en frecuencia.
Si le conectamos la salida de un mp3, no hay problema si subimos el volúmen del mismo, no producirá sobrecarga, Ahora, si lo usamos a la salida de un pasacasette, debemos tener la precaución de no subir demasiado el volúmen del artefacto, porque produciría una sobrecarga al amplificador, pudiendo incluso dañarlo
o dañar a los parlantes, además de dañar nuestros oídos y de los vecinos.
En el blog http://amplificadoresaudio.blogspot.com/ está este y otros equipos, interesantes de desarrollar , como así también para aquellos que estudian electrónica y necesitan de una práctica.
PD: por favor, a no zarparse con el volumen del autoestéreo. Este amplificador tiene la propiedad de que, además de su alta potencia, poder reproducir música en muy alta calidad con solo menos de la mitad de volumen.
Te puede copar escuchar tu música a muy alto volumen, pero probablemente no a los demás.
Para más datos acerca del TDA1562, vamos a la hoja de datos en el
http://www.datasheetcatalog.org/datasheet/philips/TDA1562.pdf
