Hoy voy a presentarles un breve tutorial de como realizar un roscado del tipo métrico, si bien hay variedad de roscas, la base para su construcción en solidworks es la misma, solo difiere los pasos y los ángulos de corte.
Quiero aclarar que en Solidworks existe la opción de roscado cosmético, pero no es nada más que un sombreado simulando una rosca.

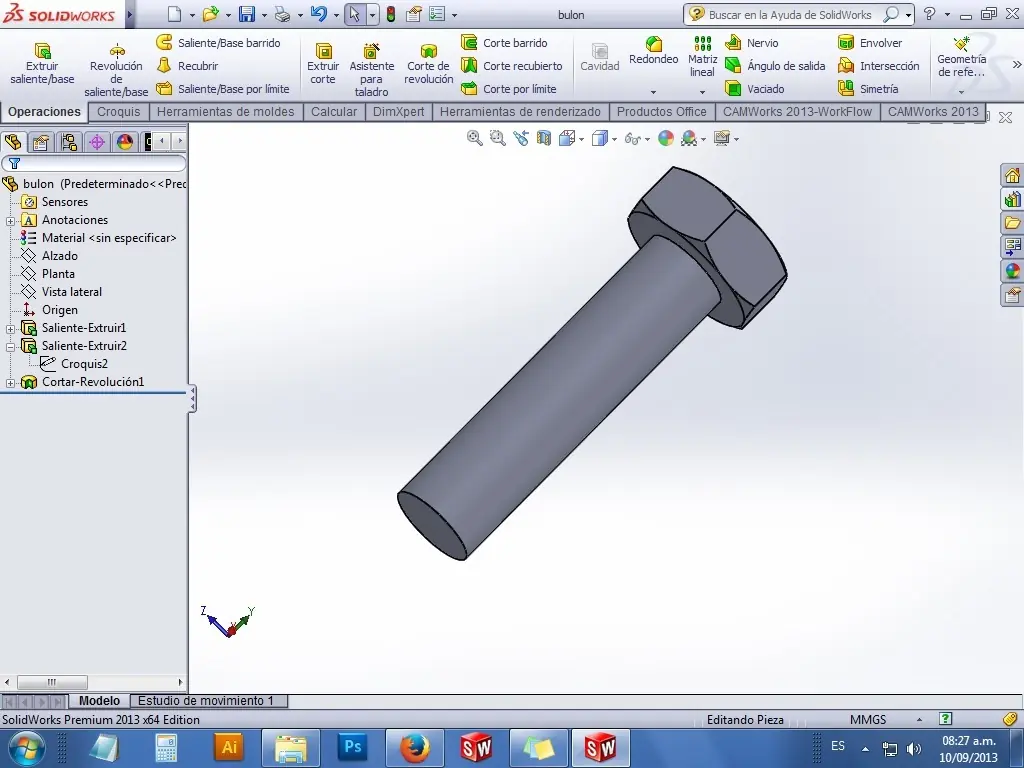

En este caso elijo un bulón para realizar el roscado.

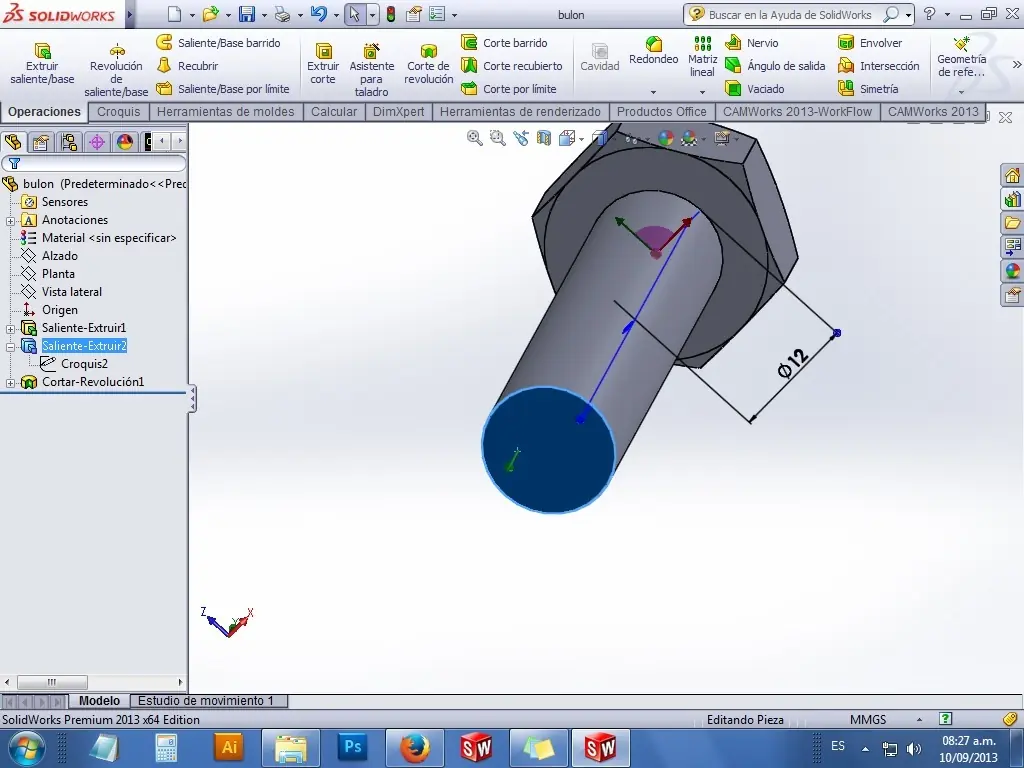

Seleccionamos una cara perpendicular al roscado y la elegimos para croquizar.
Convertimos entidades, para que me extraiga el croquis circular exterior y luego salimos del croquis.

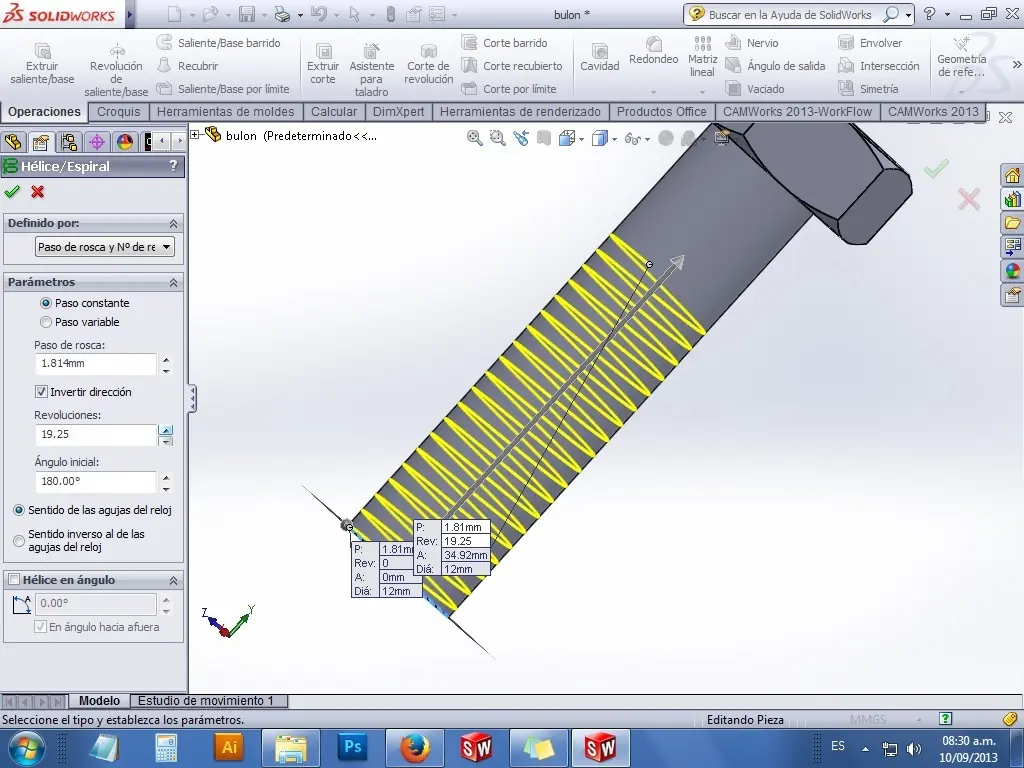

Seleccionamos curva> hélice y espiral.
Definimos el sentido del recorrido de la rosca mas el paso.
Buscamos un plano perpendicular al espiral creado, en este caso elijo el plano lateral y procedo a croquizar.
Dibujo un triángulo, puedo utilizar la herramienta polígono y definir que tenga 3 lados…y después acoto el lado con la misma medida del paso que usamos en el espiral.
Seleccionamos el centro del triángulo mas el espiral y seleccionamos como la relación perforar.

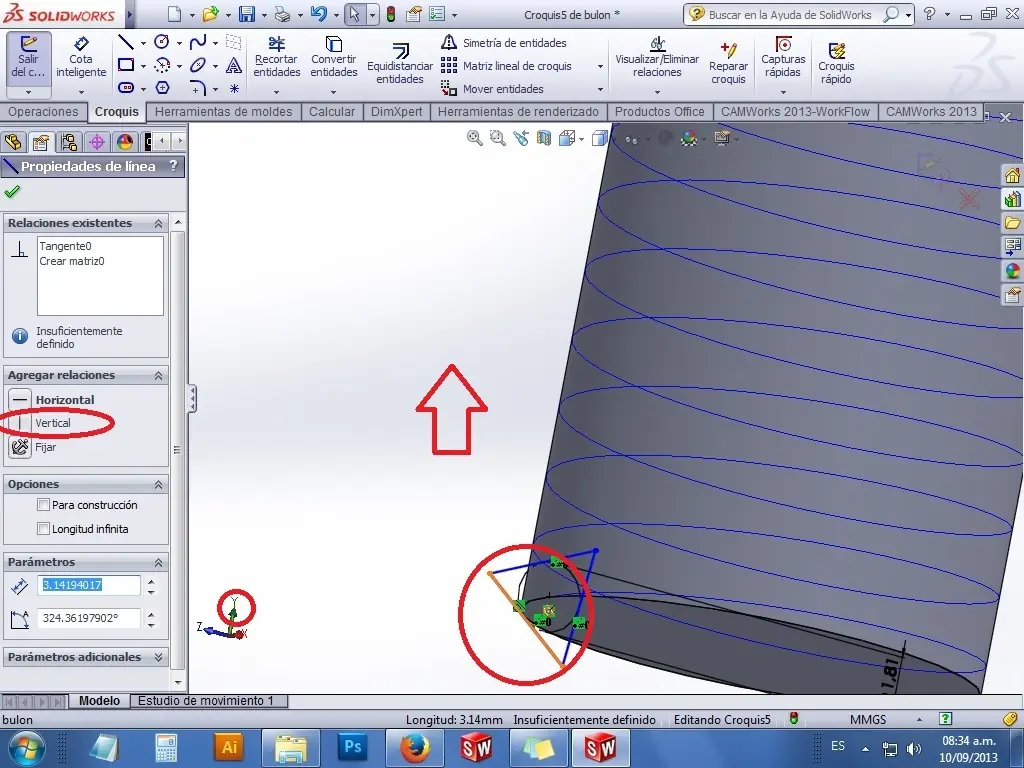

Seleccionamos una arista del triángulo y buscamos la relación (horizontal o vertical) mas adecuada, para que quede en la posición de corte.
Elegimos la operación corte barrido y seleccionamos el triángulo y el espiral.

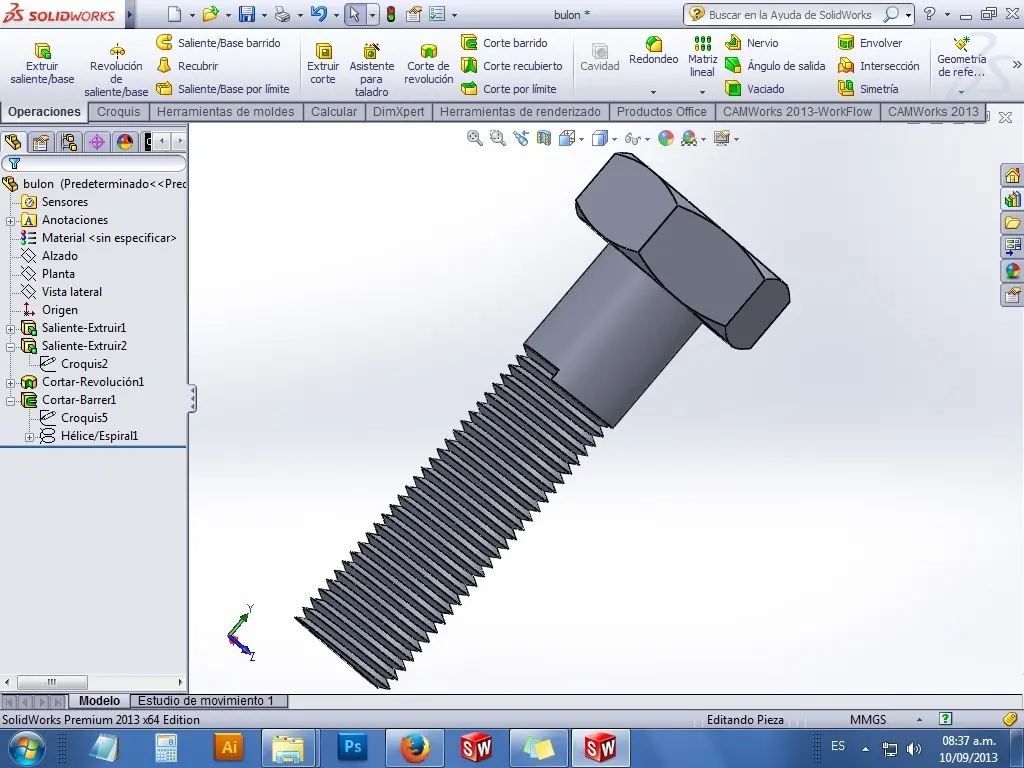

Nos tendría que quedar así:
![Solidworks: Hacer rosca [no cosmetica]](https://storage.posteamelo.com/assets-adonis/assets/2013/09/16/2CA-dVwkay1OdcI.webp)

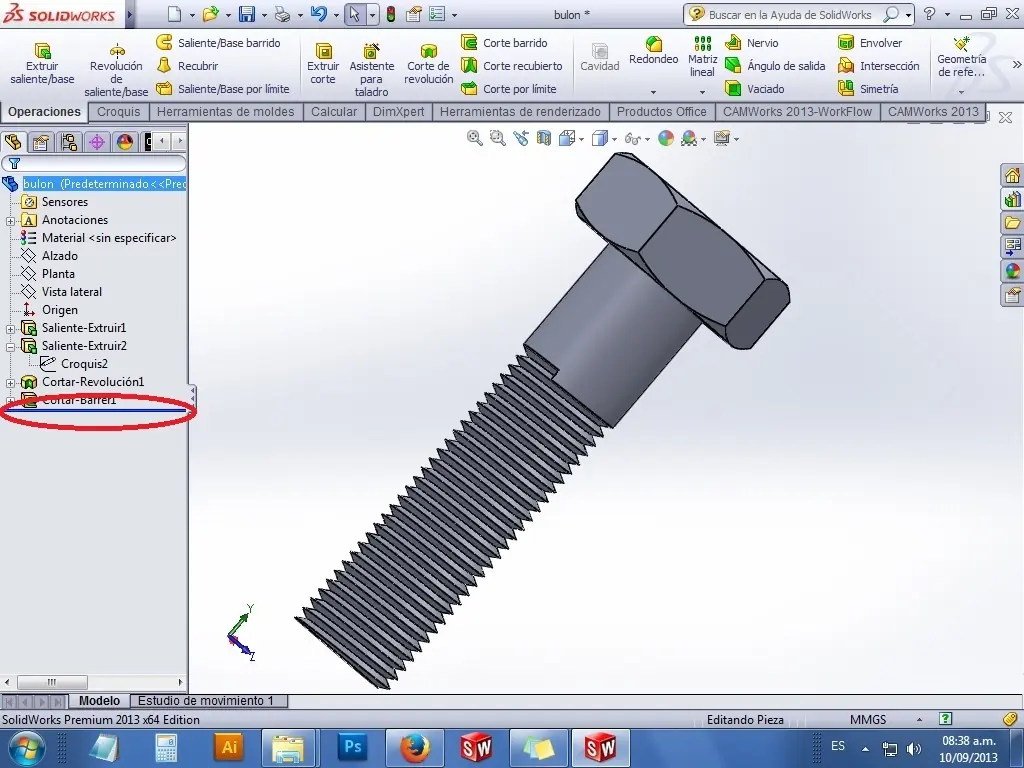

Utilizamos la barra inferior que aparece en el panel de operaciones y la desplazamos de tal forma que oculta la última operación (corte barrido).

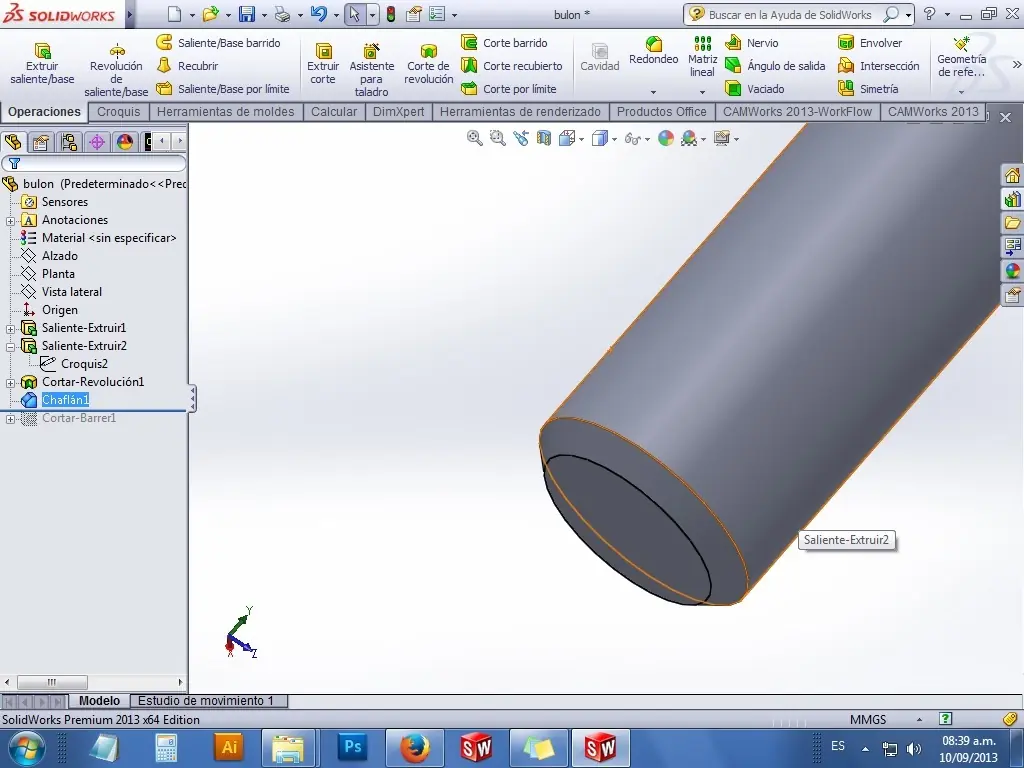

Realizamos un chaflan del mismo diámetro que utilizamos como paso.
Volvemos a correr la barra inferior para volver a visualizar la operación que habíamos ocultado.

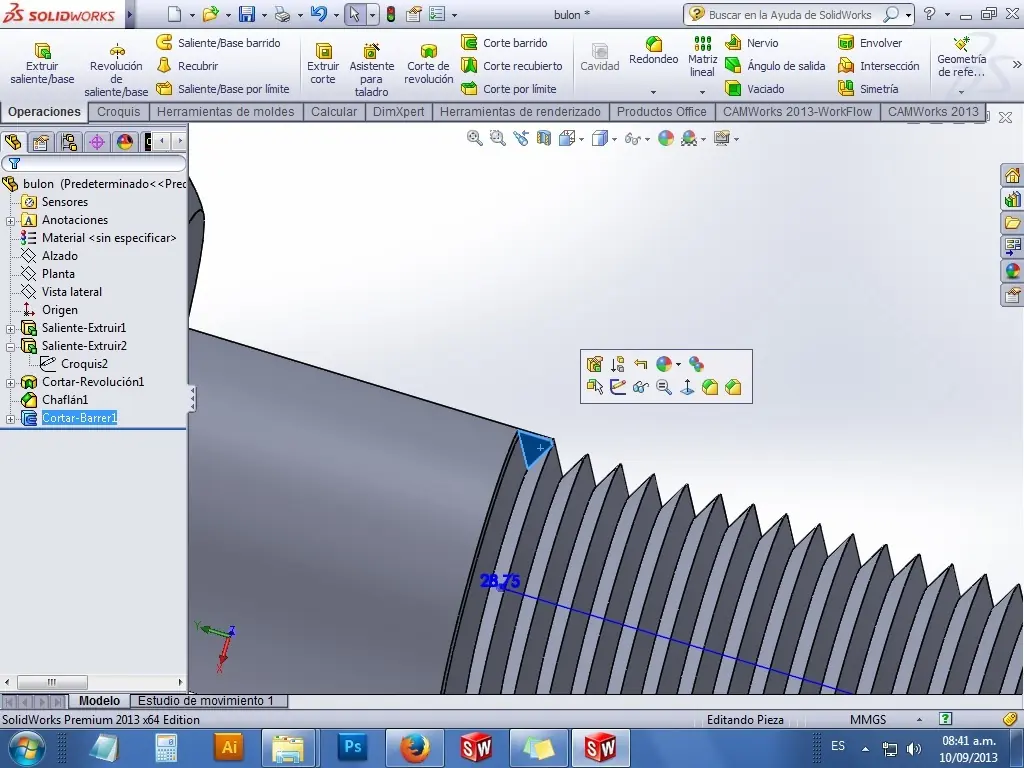

Seleccionamos la cara del roscado que queda en la parte superior y elegimos croquizar>convertir entidad.
![Solidworks: Hacer rosca [no cosmetica]](https://storage.posteamelo.com/assets-adonis/assets/2013/09/16/DA0-bKVNG4oSo8P.webp)
Realizamos un corte de ese croquis.
Render:
Seleccionamos una cara perpendicular al roscado y la elegimos para croquizar.
Convertimos entidades, para que me extraiga el croquis circular exterior y luego salimos del croquis.
Seleccionamos curva> hélice y espiral.
Definimos el sentido del recorrido de la rosca mas el paso.
Buscamos un plano perpendicular al espiral creado, en este caso elijo el plano lateral y procedo a croquizar.
Dibujo un triángulo, puedo utilizar la herramienta polígono y definir que tenga 3 lados…y después acoto el lado con la misma medida del paso que usamos en el espiral.
Seleccionamos el centro del triángulo mas el espiral y seleccionamos como la relación perforar.
Seleccionamos una arista del triángulo y buscamos la relación (horizontal o vertical) mas adecuada, para que quede en la posición de corte.
Elegimos la operación corte barrido y seleccionamos el triángulo y el espiral.
Nos tendría que quedar así:
Utilizamos la barra inferior que aparece en el panel de operaciones y la desplazamos de tal forma que oculta la última operación (corte barrido).
Realizamos un chaflan del mismo diámetro que utilizamos como paso.
Volvemos a correr la barra inferior para volver a visualizar la operación que habíamos ocultado.
Seleccionamos la cara del roscado que queda en la parte superior y elegimos croquizar>convertir entidad.
Realizamos un corte de ese croquis.
Render:
Eso es todo...cualquier consultar sera respondida...Saludos
