Buenas de buenas queridos/as Taringeros/as! Hoy les traigo algo fácil y rápido de realizar. Lo que les traigo es un conector de audio para conectar en cualquier dispositivo donde si tenes 4 orejas, o si queres compartir y escuchar música, ya sea con un amigo o novia/o o quien quieras, sin que otras personas escuchen y sin molestar a los que están a nuestro alrededor.

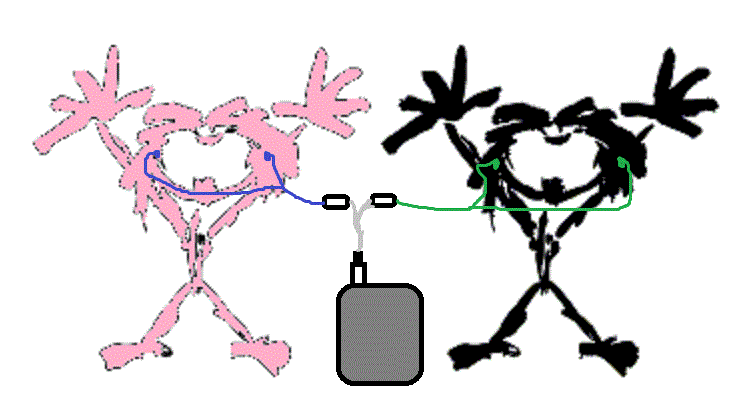

¿Como se usaria?.

También puede ser un regalo ideal para aquellos "eh amigo'!" que se sientan en el fondo del colectivo escuchando sus sinfonías a parlante de celular con audio saturado y latoso:

Éste sencillo invento, puede hacernos evitar discusiones, evitar ruidos molestos, reduciendo la contaminación acústica. Su costo no supera los 5 o 10 pesos argentinos (entre 1 y 2 dólares), y lo pueden hacer cualquiera de ustedes

MATERIALES:

* 2 fichas hembra de audio estéreo de 3.5 mm
* 1 ficha macho de audio estéreo de 3.5 mm
* 20 cm de cable multifilar (mínimo 3 cables dentro)
* Estaño y soldador
* Cinta (por si acaso)
* y herramientas como pinzas y alicates

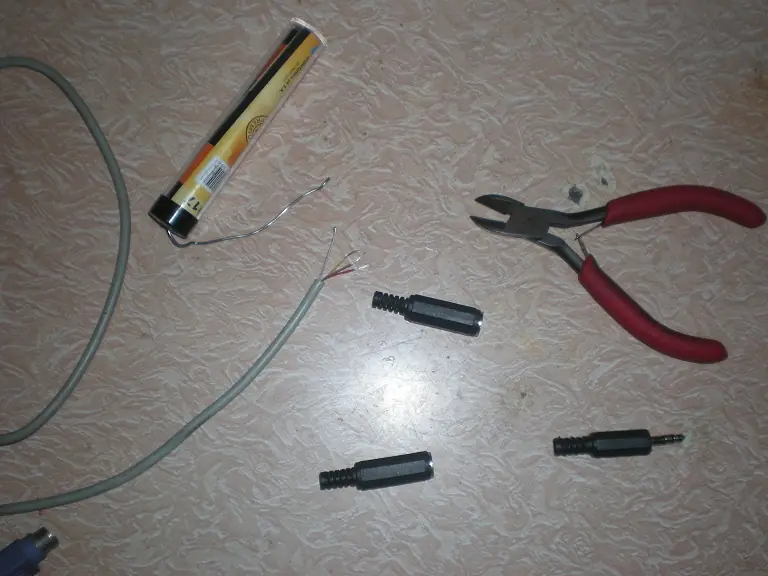

Los materiales a utilizar:

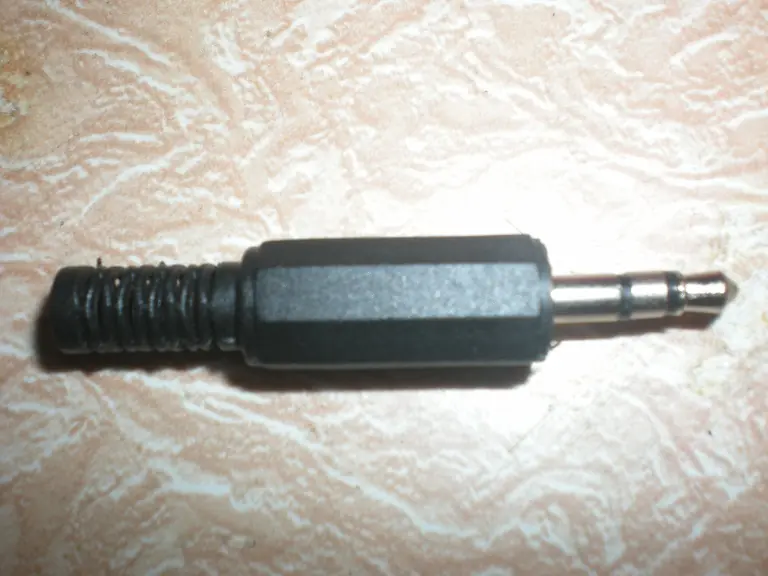

Ficha macho de audio estéreo:

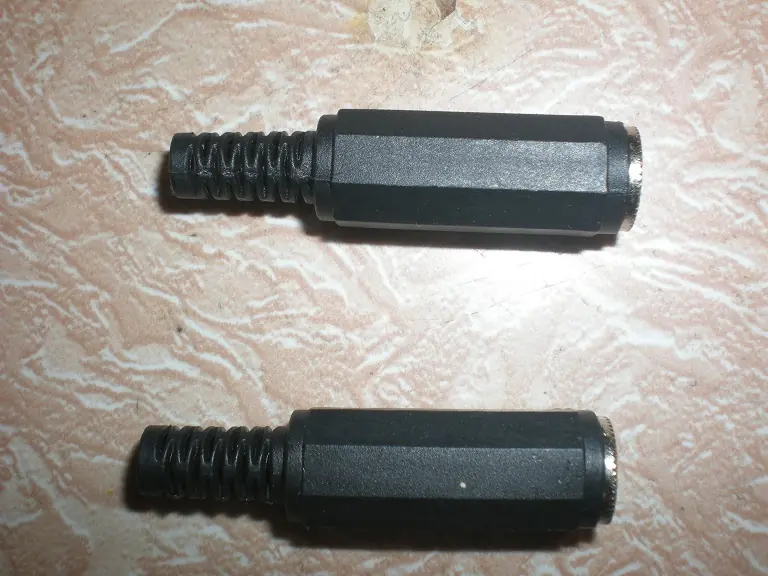

Fichas hembra de audio estéreo:

Cable multifilar (mínimo 3 cables):

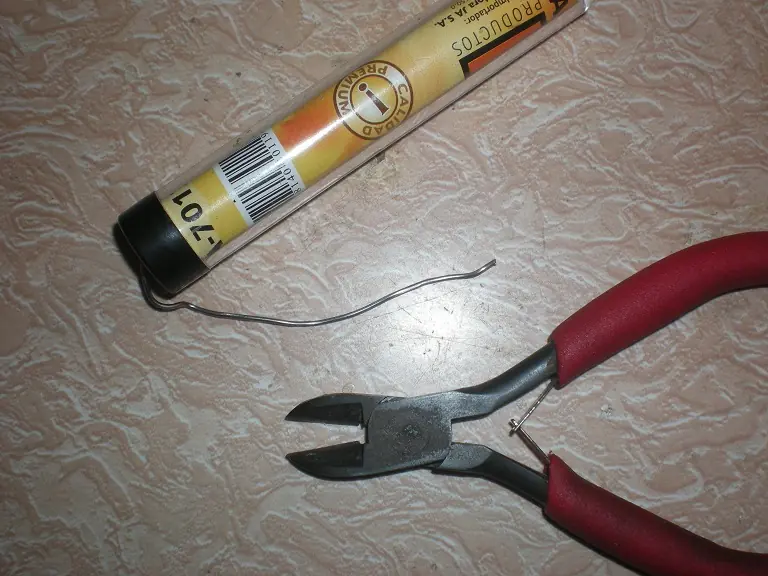

Alicate y estaño:

ARMADO:

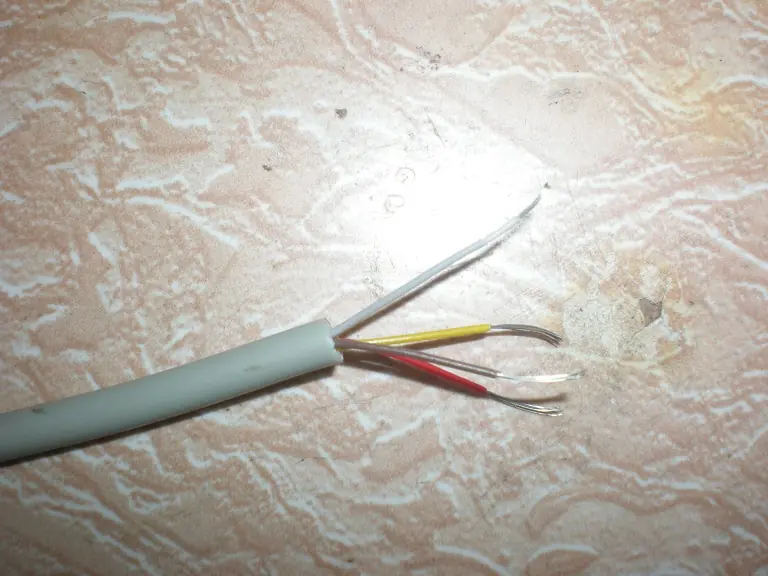

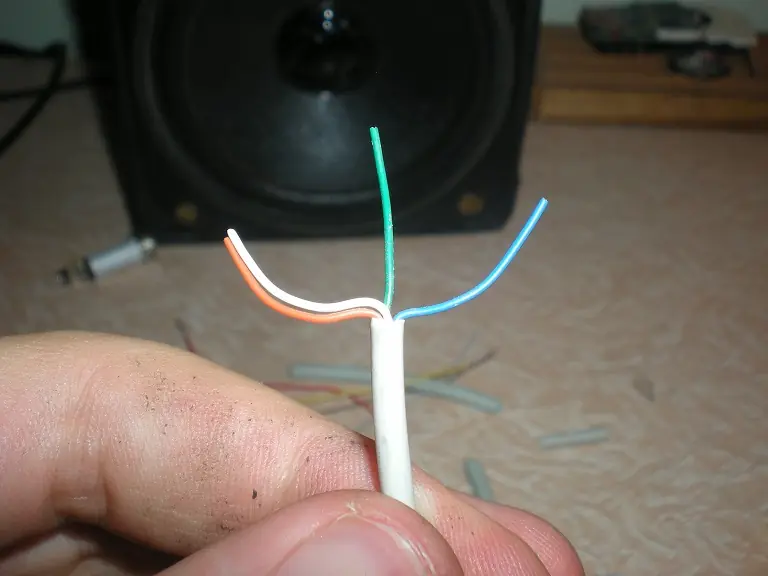

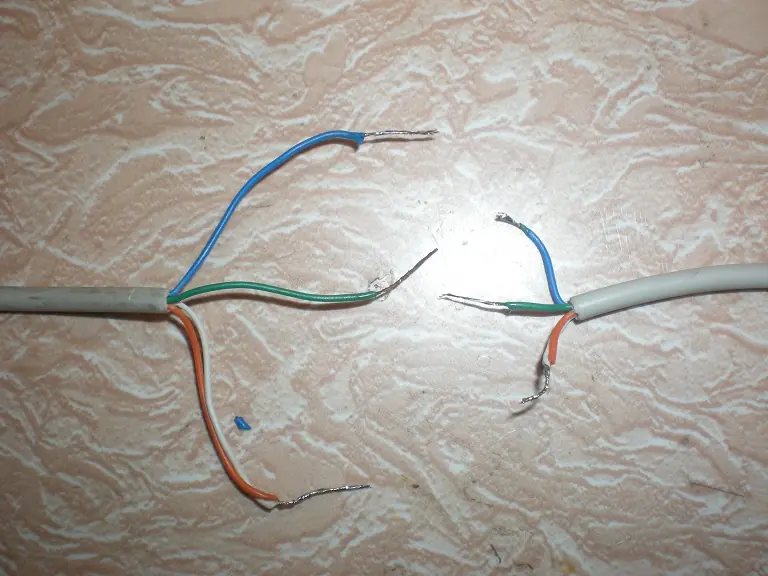

Cortamos TRES secciones o pedazos del cable multifilar, y con mucho cuidado, pelamos con el alicate, 3 cablecitos internos de cada cable, que nos servirán para poder interconectar las fichas:

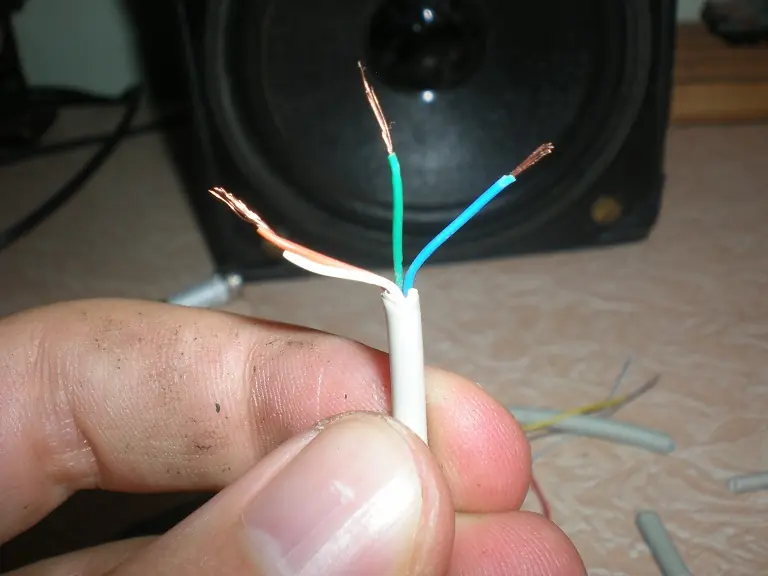

Una vez hecho esto, con mucho cuidado, le ponemos a bañamos con ayuda del soldador a las tres puntas de los cablecitos que pelamos de los 3 cables:

El siguiente paso, será entonces estañar los conectores de las fichas, para luego, soldar los cables con las mismas:

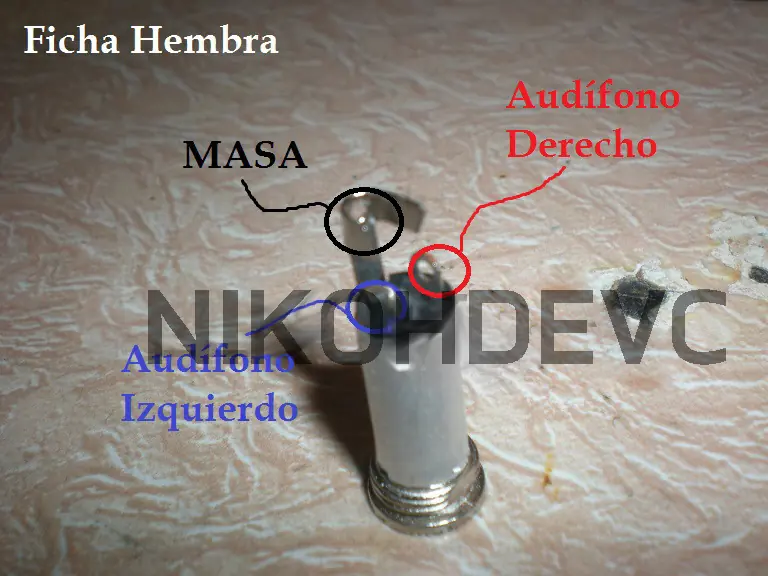

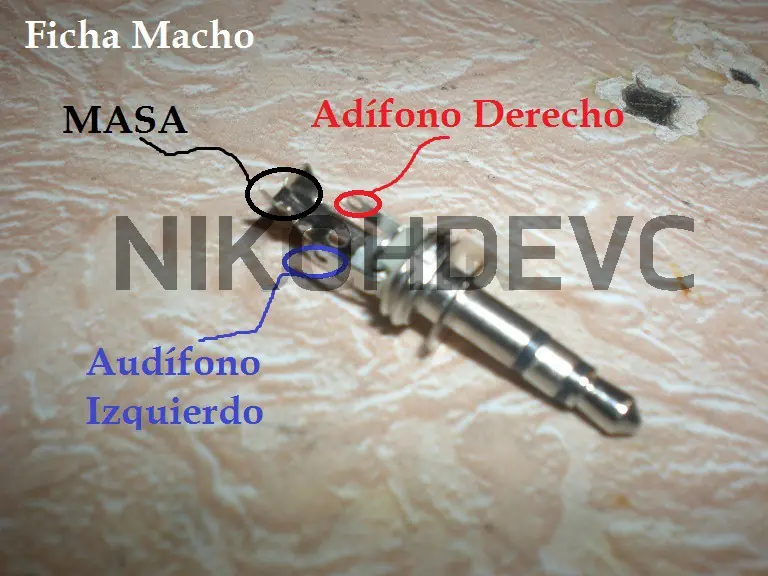

Como podrán ver, la ficha de audio (hembra y macho) tienen 3 pines:

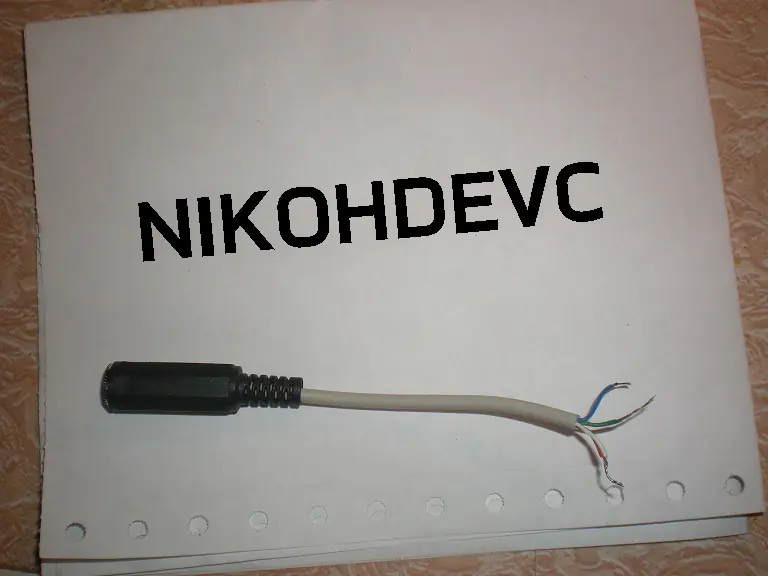

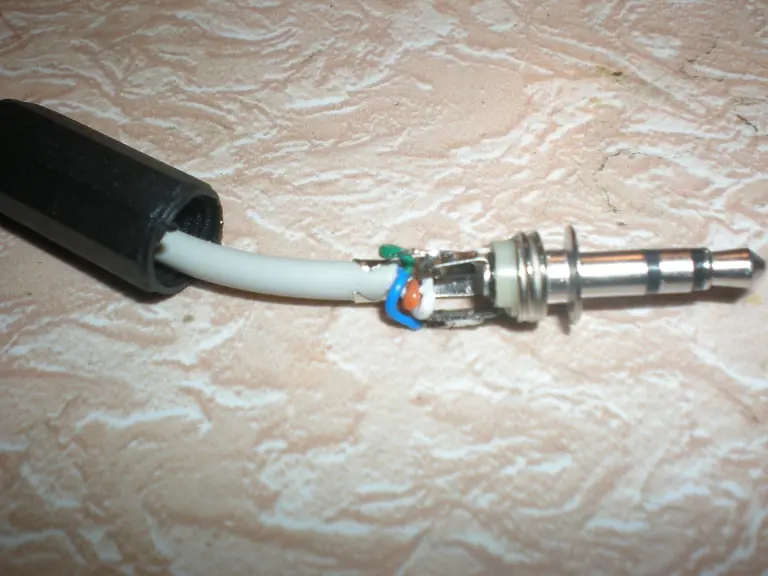

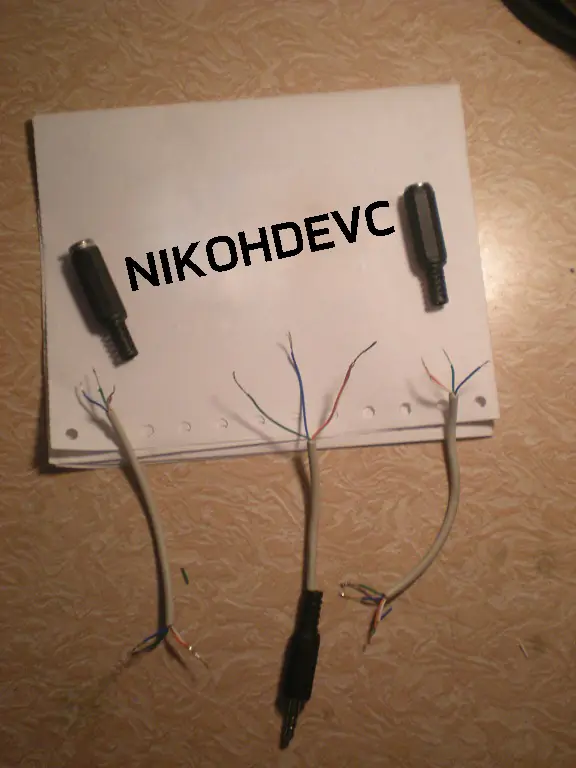

Paso siguiente: Conectar cable por cable los pines:

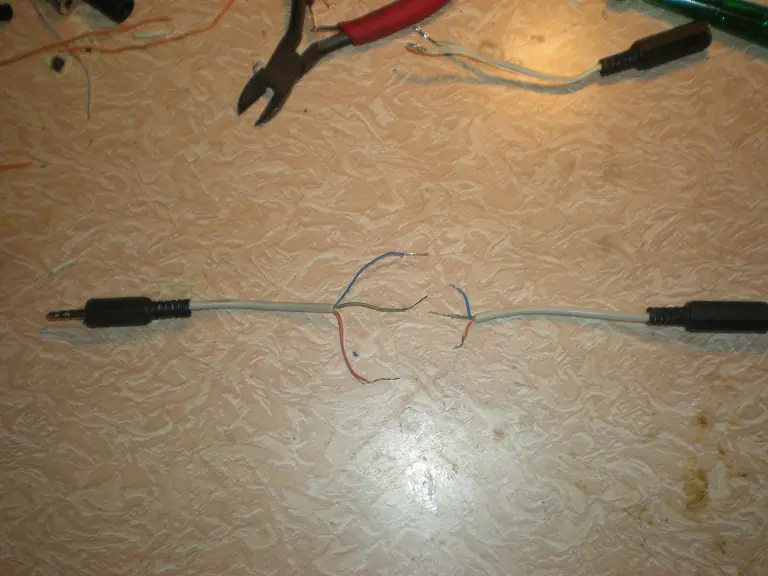

Una vez que ya soldamos todos los cables en cada una de las fichas, procedemos a unir los mismos, respetando derecho con el derecho, izquierdo con el izquierdo, y masa con masa:

Una vez terminados, siempre es conveniente probarlos para verificar que funcionan a la perfección . Si todo funciona como debe ser, cubrimos de forma prolija, ya sea con cinta aisladora o lo que tengan a mano y Enjoy!

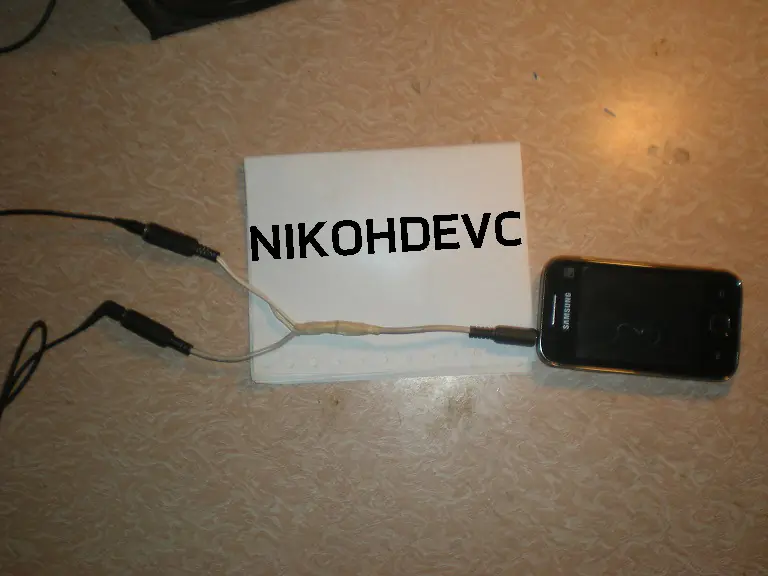

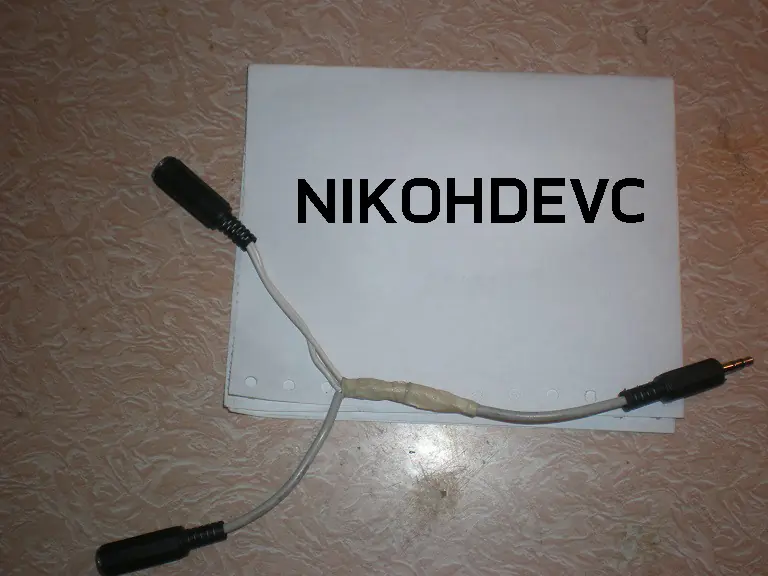

Resultado:

Bueno amigos, eso fue, todo. GRACIAS por pasar! Si les gustó, no olviden comentar, puntear y recomendar
