Hola a todos!
Esta tarde les traigo este post:
Arma tu propio circuito integrado 555 por menos de 2 EUR
Una mini definición del 555:
Segun Wikipedia:
El circuito integrado 555 es de bajo costo y de grandes prestaciones. Inicialmente fue desarrollado por la firma Signetics. En la actualidad es construido por muchos otros fabricantes. Entre sus aplicaciones principales cabe destacar las de multivibrador estable (dos estados metaestables) y monoestable (un estado estable y otro metaestable), detector de impulsos, etcétera.
El temporizador 555 se puede conectar para que funcione de diferentes maneras, entre los más importantes están: como multivibrador astable y como multivibrador monoestable. Puede también configurarse para por ejemplo generar formas de onda tipo Rampa
![Diagrama del circuito integrado 555 [Hazlo tu mismo] :D](https://storage.posteamelo.com/assets-adonis/assets/2013/10/11/5883689439_7d5faf84c0_z.jpg-vnuC0U4Xx1M.webp)
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Pinout:
Segun la wikipedia:
GND (normalmente la 1): es el polo negativo de la alimentación, generalmente tierra.
Disparo (normalmente la 2): Es en esta patilla, donde se establece el inicio del tiempo de retardo, si el 555 es configurado como monostable. Este proceso de disparo ocurre cuando este pin va por debajo del nivel de 1/3 del voltaje de alimentación. Este pulso debe ser de corta duración, pues si se mantiene bajo por mucho tiempo la salida se quedará en alto hasta que la entrada de disparo pase a alto otra vez.
Salida (normalmente la 3): Aquí veremos el resultado de la operación del temporizador, ya sea que esté conectado como monostable, astable u otro. Cuando la salida es alta, el voltaje será el voltaje de alimentación (Vcc) menos 1.7 Voltios. Esta salida se puede obligar a estar en casi 0 voltios con la ayuda de la patilla de reset (normalmente la 4).
Reset (normalmente la 4): Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que conectarla a Vcc para evitar que el 555 se "resetee".
Control de voltaje (normalmente la 5): Cuando el temporizador se utiliza en el modo de controlador de voltaje, el voltaje en esta patilla puede variar casi desde Vcc (en la práctica como Vcc -1 voltio) hasta casi 0 V (aprox. 2 Voltios). Así es posible modificar los tiempos en que la salida está en alto o en bajo independiente del diseño (establecido por los resistores y condensadores conectados externamente al 555). El voltaje aplicado a la patilla de control de voltaje puede variar entre un 45 y un 90 % de Vcc en la configuración monostable. Cuando se utiliza la configuración astable, el voltaje puede variar desde 1.7 voltios hasta Vcc. Modificando el voltaje en esta patilla en la configuración astable causará la frecuencia original del astable sea modulada en frecuencia (FM). Si esta patilla no se utiliza, se recomienda ponerle un condensador de 0.01μF para evitar las interferencias.
Umbral (normalmente la 6): Es una entrada a un comparador interno que tiene el 555 y se utiliza para poner la salida a nivel bajo.
Descarga (normalmente la 7): Utilizado para descargar con efectividad el condensador externo utilizado por el temporizador para su funcionamiento.
V+ (normalmente la 8): También llamado Vcc, alimentación, es el pin donde se conecta el voltaje de alimentación que va de 4.5 voltios hasta 18 voltios (máximo). Hay versiones militares de este integrado que llegan hasta 18 Voltios.
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------

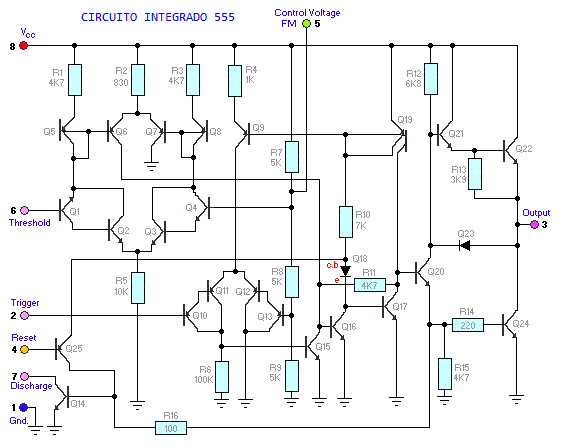

Ahora, este es el circuito del chip de silicio del 555. El circuito es por si quieren saber como es el circuito o si lo quieren hacer!
Si se dan cuenta, no tiene muchisimos componentes, y ese circuito es el equivalente del 555
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Como dije, el circuito es por si lo quieren hacer o por cualquier cosa que quieran saber sobre el 555
Comentarios troll, ofensivos, spam o fuera del tema serán eliminados.
Espero les guste
que tengan un lindo día
