Hola a todos de nuevo!
Esta noche les traigo este post:
Armate tu candado electronico por menos de 3US. Versión 5.4
Les traigo la quinta versión de la 'linea de candados digitales'
Empezemos!
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Qué contiene la nueva versión
La nueva versión contiene lo siguiente:
256 combinaciones posibles
Candado con tecnología TTL
Circuito digital
Complemento Lock and Unlock ®
Nuevo complemento! One Shot®
Con pantalla de visualización (Ver el post para poder encontrar la plantilla)
Bajo consumo
Bajo costo
Clave fija
---------------------------------------------------------BarraSeparadoraDeAltaCalidad-------------------------------------------------------------------
Funcionamiento
(Ni lo había puesto )
El circuito base (candado) es una puerta AND de 8 entradas, la primera con 2 entradas disponibles, su salida conectada a una entrada de la siguiente puerta AND de 2 entradas y así sucesivamente.
En el circuito, la clave de ejemplo es 1234, los digitos erroneos son 5678, entonces, como los digitos erroneos tienen una puerta NOT antes de la entrada a la puerta AND, si el digito es introducido, automaticamente, se desactiva esa entrada, impidiendo que acceda.
Ahora, si solo se pulsan las de la clave correcta, todas las entradas se encontrarán en alto y así se puede acceder.
---------------------------------------------------------BarraSeparadoraDeAltaCalidad-------------------------------------------------------------------

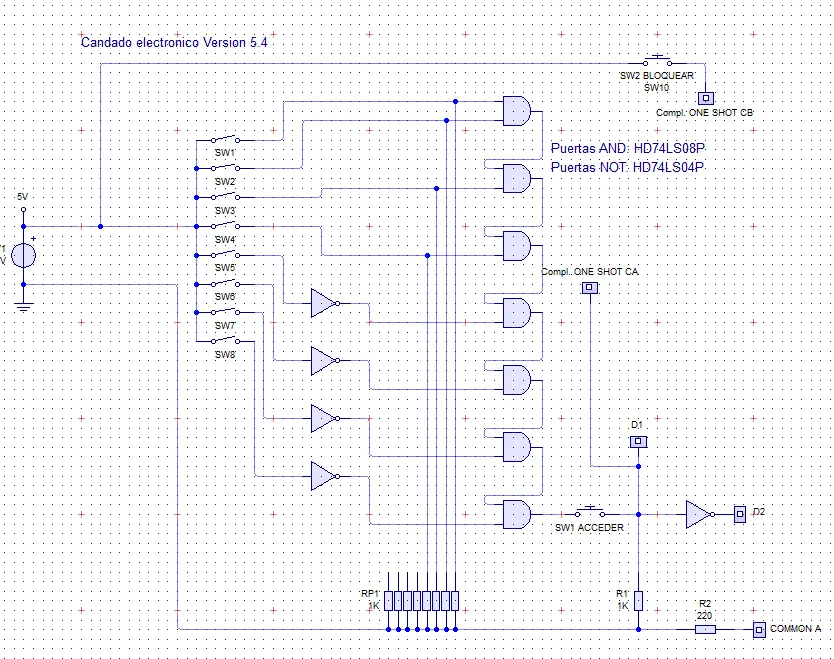

Circuito:
Candado:
Complemento Lock and Unlock ®
Nuevo complemento! One Shot®
---------------------------------------------------------BarraSeparadoraDeAltaCalidad-------------------------------------------------------------------
Puntos y características:
Voltaje de alimentación:
Candado: 5V 20mA en operación, 1mA en Stand-By
Complemento Lock and Unlock ®
En operación: 100mA, 10mA en Stand-By
Nuevo complemento! One Shot®
En operación: 30mA, 5mA en Stand-By
Circuito con tecnología TTL, los integrados vienen en el circuito.
Voltaje general 5V
---------------------------------------------------------BarraSeparadoraDeAltaCalidad-------------------------------------------------------------------

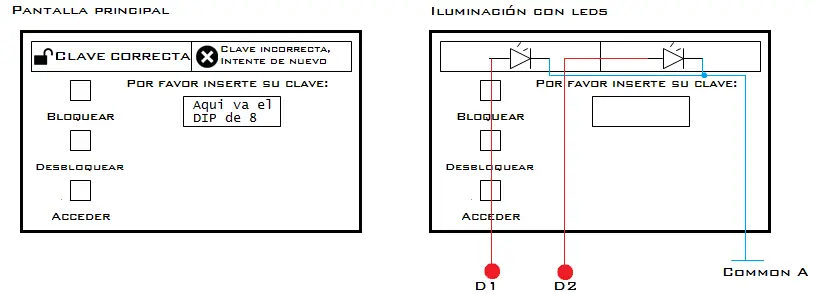

Pantalla:
Como lo dije, en el post anterior puse que iba a poner el visualizador.
Aqui está, imprimen el izquierdo y lo ponen en alguna plaqueta transparente o como les venga en mente para hacerse sus pantallas con el teclado.
Las conexiones del lado derecho, deben coincidir con el circuito del candado.

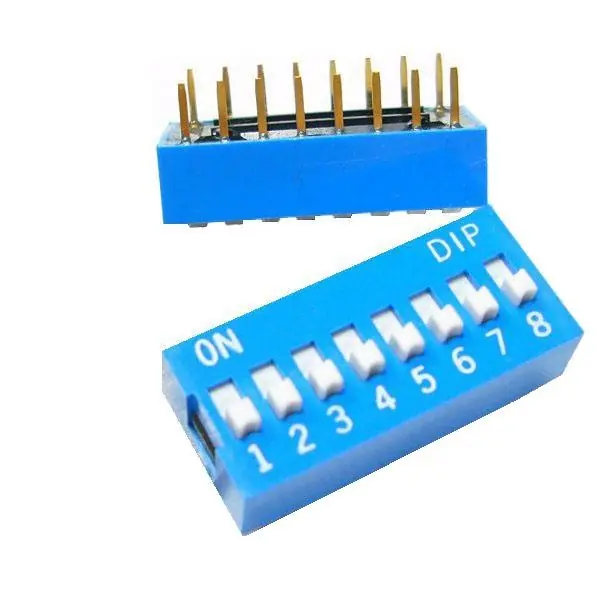

Donde dice, bloquear, acceder, arriba, en esos cuadros, los recortan y se las ingenian para ponerse unos botones. Donde dice 'Aqui va el DIP', lo recortan y ahi ponen. Los cuadros donde dicen 'Clave correcta y error', ponen un led detrás para que cuando se equivoquen o acerten, uno de los 2 enciendan.
Teclado
Es el de siempre

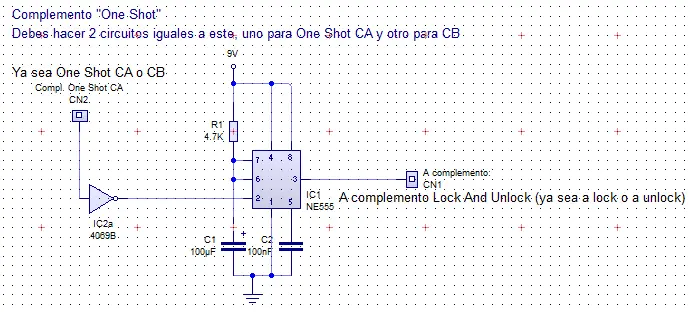

Complemento One Shot®
Que hace este nuevo complemento?
Este complemento hace lo siguiente:
Al introducir un pulso alto en su entrada, en serie está una puerta NOT, que convierte ese pulso alto a bajo, para que así en la salida, salga un pulso alto de mayor duración
Ejemplo: En el boton 'Bloquear', solo debes pulsarlo rapidamente, así para que el complemento le envíe una señal mas larga al complemento Lock and Unlock® y así para poder usarlo en cerraduras de barra, que se muevan horizontalmente.
---------------------------------------------------------BarraSeparadoraDeAltaCalidad-------------------------------------------------------------------
Proxima versión
Espera las proximas versiones!
Nueva versión en desarrollo
Que incluye la próxima versión?
La proxima versión que es la 6.5 incluirá lo siguiente:
Nueva plataforma de acceso.
Primer candado con pulsadores de teclado
Candado con SCR's
4096 combinaciones posibles, en el próximo vendrá con 12 botones.
Con complemento Lock and Unlock ®
Opcional el complemento One Shot®
Bajo consumo.
Sin circuitos TTL
Circuito mas practico
Componentes baratos y faciles de encontrar
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Para saber de que se trata todo esto, debes empezar viendo la versión 1.0
Versión Anterior
Nueva versión disponible!
*Aviso: Como hay problemas para visualizar los posts en la home, las siguientes versiones y otros posts, se postearán después, o al menos hasta que se arregle todo esto.
---------------------------------------------------------BarraSeparadoraDeAltaCalidad--------------------------------------------------------------------
Para el que le gusta la electronica, visita mis otros post:
Bueno, eso es todo
Si tienen dudas me avisan, ya sea comentando o por MP
NOTA PARA LOS QUE COPIAN MIS POST:
Este es el post original, la info es original de Taringa! del user @Domonation_Corp Asi que no se crean los dueños eh? *** y
Taringa descargas??
Si lo van a poner en su blog o algo así, les pido que pongan la fuente de donde lo sacaron.
Visita mi perfil de 'feisbuk', tengo info importante (no chisme). Para los que necesiten un proyecto de
electronica y no pueden Checa!, con revisarlo no pierdes nada!
salu2
