Horno casero para retrabajo o "reflow" (Complemento de la "maquina para extraccion/insercion de BGA (reballing)
Los componentes SMT o de “Tecnología de Montaje Superficial” son los actuales lideres en la industria electrónica, es una tecnología imprescindible dada la miniaturización de los componentes y es por ello que se hace indispensable contar en el laboratorio con herramientas que nos permitan trabajar este tipo de placas y componentes. Una herramienta muy útil es un “horno de refusión”, también llamado comúnmente “de reflow” o “ de reflujo”.
La presente entrada muestra la adaptación de un horno común de cocina (basado en resistencias de cuarzo) para usarlo en nuestros trabajos de taller para soldar componentes de montaje superficial y similares usos, este horno aquí descrito es un complemento de la “maquina casera para extraccion/insercion de BGA” y utiliza par su control la parte electrónica del “pre-calentador” y su termocupla, además se gestiona con el mismo software de control a través de Arduino, por lo tanto es necesario leer los detalles en esa entrada del blog.
El horno a usar dependerá de las necesidades de cada cual, yo he usado uno muy pequeño y económico para usarlo principalmente en la fijación de las bolitas de soldadura (reboleo o reballing) a los BGA
Este es el horno que compre por 15€ para hacer pruebas, su diminuto tamaño es ideal para mi falta de espacio.
Como comente previamente, toda la parte de control y electrónica están alojadas dentro del “pre-calentador” por lo tanto tenia que desarmarlo y dejar solo los elementos calefactores. Este tiene dos barras de cuarzo que están conectadas en serie y proporcionan 650W (…poca potencia).
Inicialmente no modifiqueo la conexión de los elementos calefactores (en serie), solo cambie el enchufe para adaptarlo a las conexiones que tengo e el precalentador. ****EDITADO: (... el tiempo de elevar la temperatura a los grados necesarios para la fusion del estaño se prolongaba y tuve que cambiar la conexion a paralelo e implementar un dimmer para regular la potencia)
La misma salida del relé de estado solido SSR del precalentador es usada para el horno y se conmuta desde el panel frontal.
En la parte posterior del precalentador agregue una nueva salida 220V (controlada) para la conexión del horno. La termocupla a usar también es la correspondiente al precalentador.

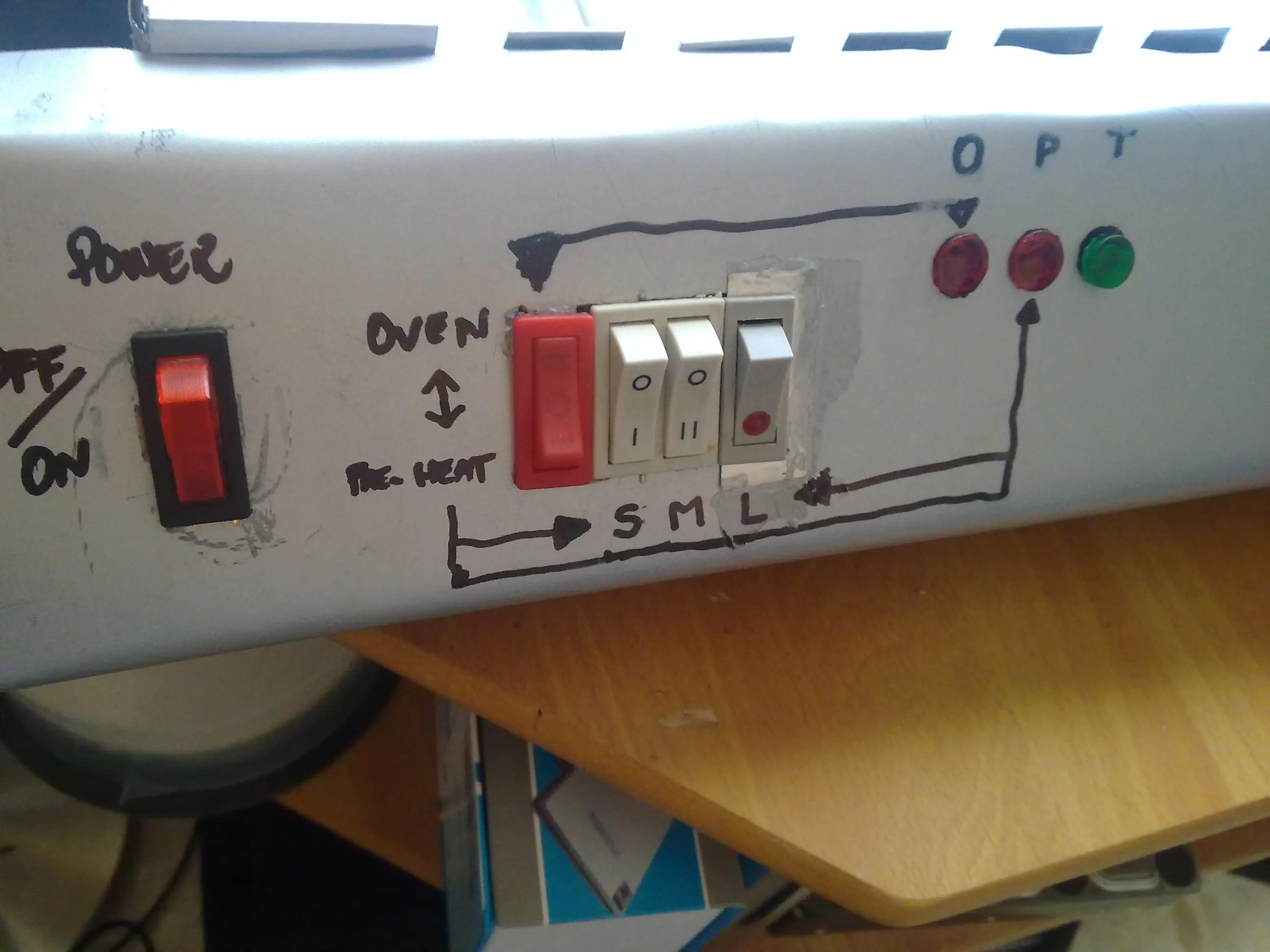

En el frontal del precalentador puedo seleccionar la función “horno” o “precalentador” y tengo los pilotos indicadores de activación del SSR
...puedes ampliar la informacion en mi pagina web.
Un saludo
maelva
