Amplificador para auriculares[muy sencillo y económico]2011

Este amplificador de audifonos, además de su uso convensional, puede ser conectado a la salida del Sumador de señales, para monitorear el sonido que sale de la consola. También puede usarlo como preamplificador en el caso de que la señal del computador de la video rockola sea muy débil

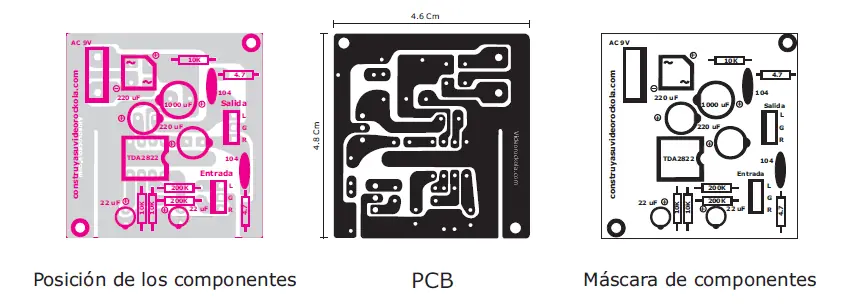

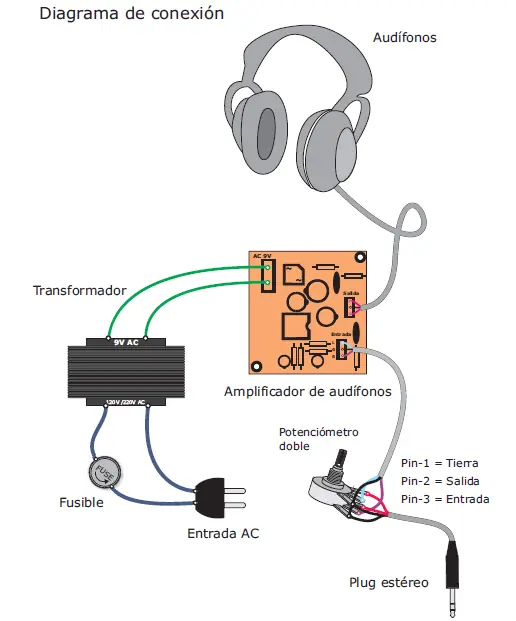

Utilizamos un Jack estereo para la salida de audífonos. En el caso de utilizar este circuito como preamplificador, deberá hacer la conexión correspondiente al acople que tenga en la entrada de su amplificador.



Para la entrada es necesario colocar un potenciómetro doble de 10K, que servirá para controlar el nivel de volumen











Integrados

1 TDA2822

Resistencias

3 R 10K (café, negro, naranja)
2 R 200K (rojo, negro, amarillo)
2 R 4.7 Ohmios (amarillo, violeta, rojo)

Condensadores

2 C 220 uF / 16v
2 C 22 uF / 16v
1 C 1000 uF / 16v
2 C 100 nF (104) cerámico

Varios

1 Puente de diodos de 1 amperio
1 Potenciómetro doble de 10K
2 conectores de 3 pines peque os
1 conector de 3 pines grande
1 transformador de 9v 300 mA.
