Proyecto Antena Casera Direccional de 24/27 dBi's
Aqui teneis una Antena al descubierto de 24 dBi's... con este Post pretendo que veais como se
puede realizar un Hack/MODificacion de la Antena Original y ganar al menos 3 dBi's adicionales
con unos cuantos materiales de bajo coste y tener un autentico cañon de Wireless.
* Mas de 24 dBi's
* Señal tipo Direccional
* Configurable Horizontal ó Vertical
* Configurables Activo ajustable en Grados
* Etc.

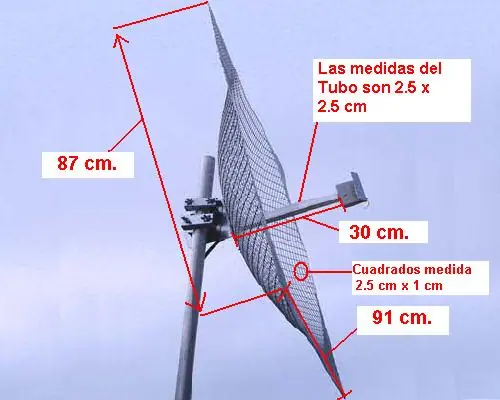

Esta es la Antena en cuestion.... de la que he realizado el HACK...
Antena Comercial ( 24 dBi's )
Las medidas del Reflector de esta Antena son:
Ancho: 87 cm
Largo: 91 cm
Medida de los cuadrados del reflector: 2.5 cm x 1 cm
El tubo que sale desde el reflector hasta el Dipolo es de 30 cm y la anchura de este es de 2.5 cm x 2.5 cm.

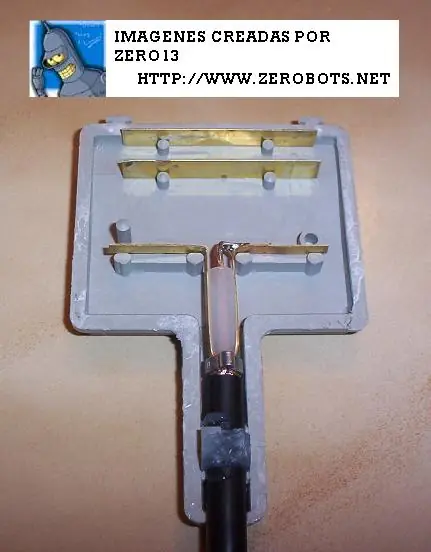

Aqui os pongo el corazon de la Antena de 24 dBi's...sin duda estaba mas
que protegido...joder!...lo que me ha costado abrir la zona de plastico y
termosellada con plastico y silicona.... al final podre volver a pegarlo
todo y como si nada
DIA 1
1a. Parte

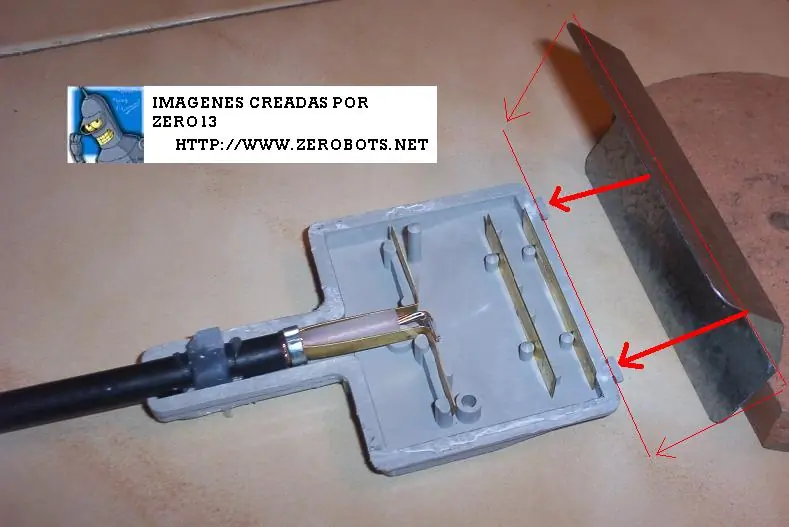

IMAGEN del Concentrador
En la imagen podeis apreciar un cable...bien...ese cable es un LMR-400
de muy baja perdida.... 0.22 dBi por metro de perdida, su "equivalente"
es el conocido RG213 igual de grueso, aunque este pierde 0.6 dBi's por metro de cable, muy a tener en cuenta.

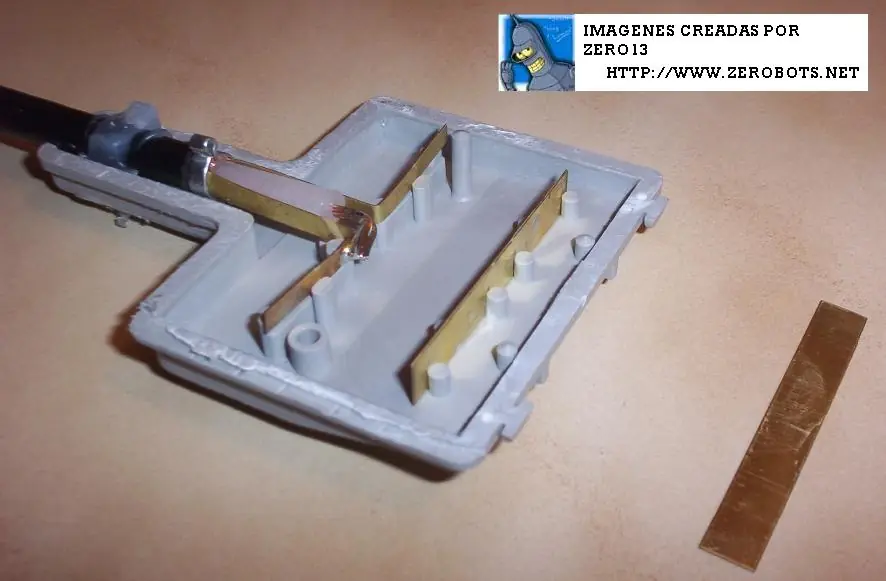

Os podeis fijar en la imagen que el vivo del cable va soldado a un lateral
de la chapitas base y despues ambas van unidas con la grapa metalica y
a su vez esta grapa esta apretada contra la malla del cable.
Por cierto el material dorado, no es ORO.... :lol: es Laton, que por lo visto va mejor que el aluminio.

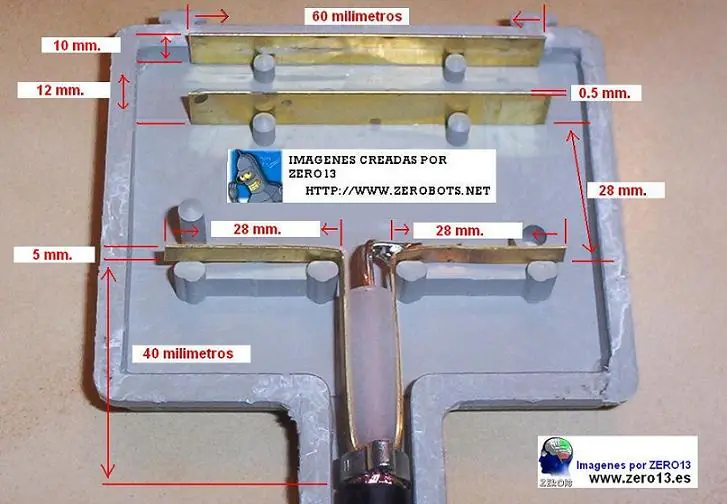

CONSTRUCCION MEDIANTE PLACA PCB
Nota: Asegurarse antes de su fabricacion en la PCB que las medidas corresponden a la impresion del 100% ( escala 1/1 ) en el Adobe Reader, recomendable usar mejor Adobe Acrobat version 6.
2a. Parte

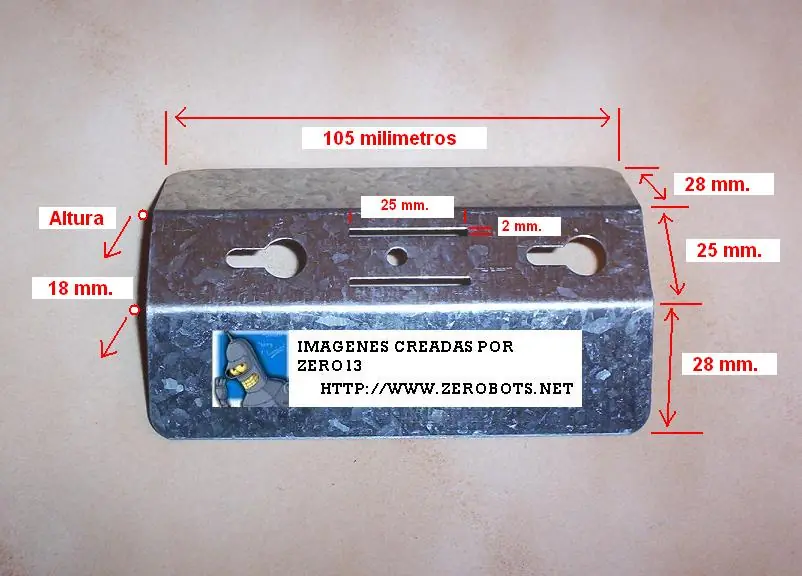

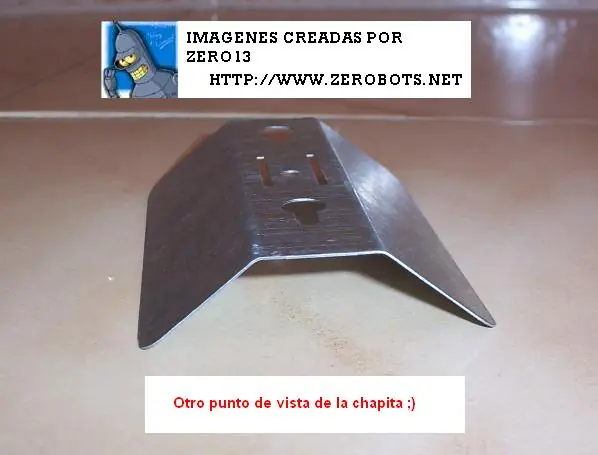

IMAGEN de la chapa de Rebotes
Segunda parte de este proyecto, la chapa del rebote y salida de la señal.
================================================== =========================================

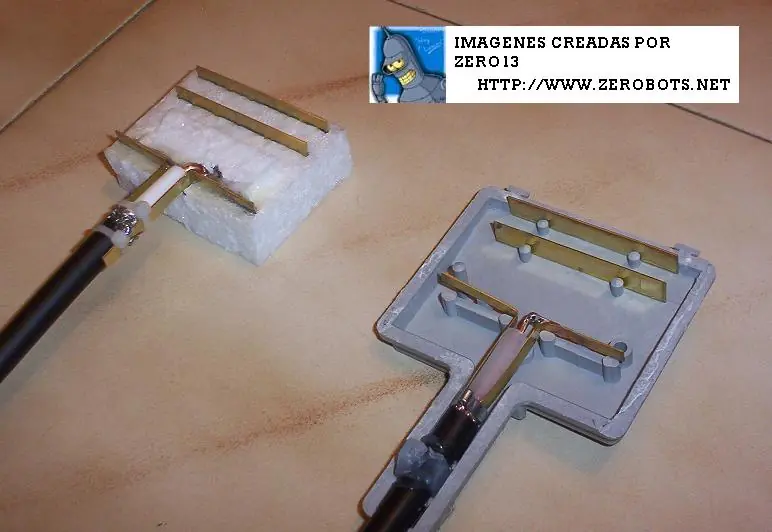

Mas Imagenes del conjunto
================================================== =================

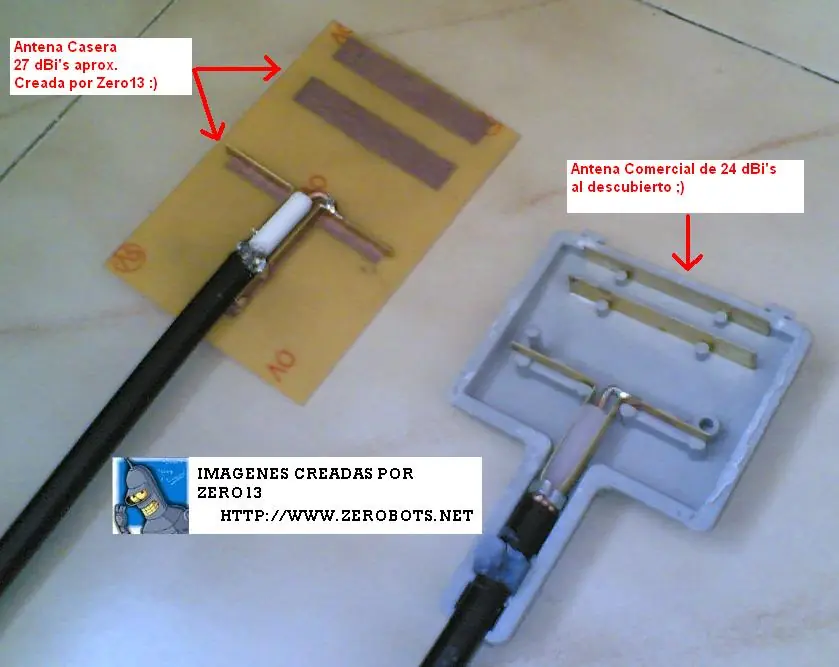

Primera version de mi version Casera con buenos resultados en Kismet
================================================== =================
DIA 2
He conseguido superar la calidad de la fuerza de señal, snr y la puntuacion en la comparacion que he realizado entre la antena
comercial y mi antena casera ha sido Brutal!
La comparacion la he realizado con NetStumbler y apuntando ambas
antenas a la misma direccion y durante el mismo tiempo 20 segundos,
el resultado esta mas abajo en forma de imagenes...
Sin duda mi antena casera ya supera de por si a una Antena Comercial
de 24 dBi's, creo que los dBi's de mi antena casera rondaran los 27.

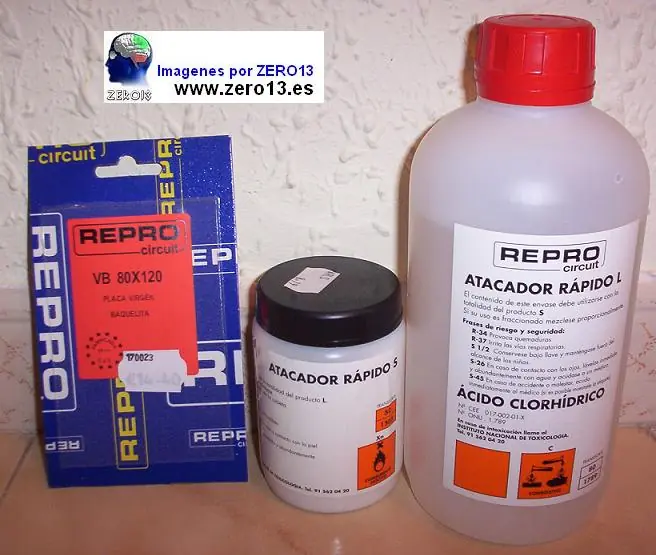

MATERIAL Utilizado para realizar la Baquelita:
* 1 Placa de Cobre Repro ( ó otra marca ) VB de 80x120 mm.
* Atacador Rapido Repro ( pareja de botes ) - Botes S y L
( para mas detalles Acido Clorhidrico y Perborato Sodico )
* 1 Rotulador permanente para realizar los dibujos y medidas de la placa sobre la Baquelita de cobre.
La Antena Comercial es una Antena Stella Doradus de 24 dBi's y en la
comparacion aparece como Comercial.... la Antena "Casera1", es la
primera version que hice anoche con resultados mediocres y la
Antena "Casera2" es la que he realizado hoy con una Baquelita de cobre.
IMAGENES

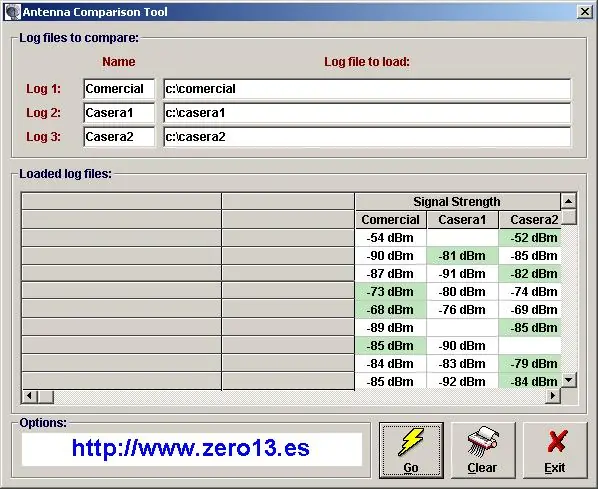

Fuerza de la Señal

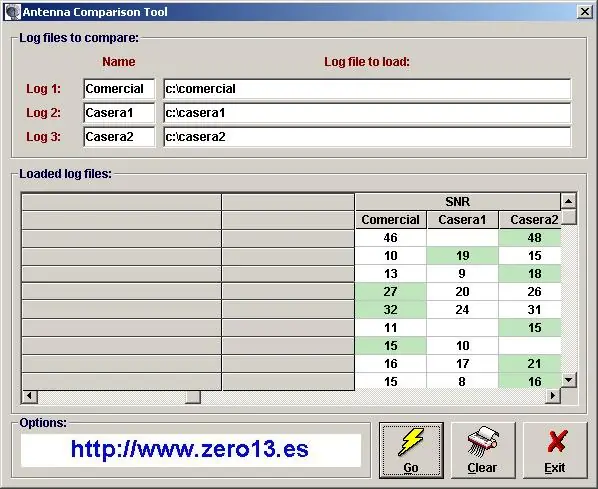

SNR

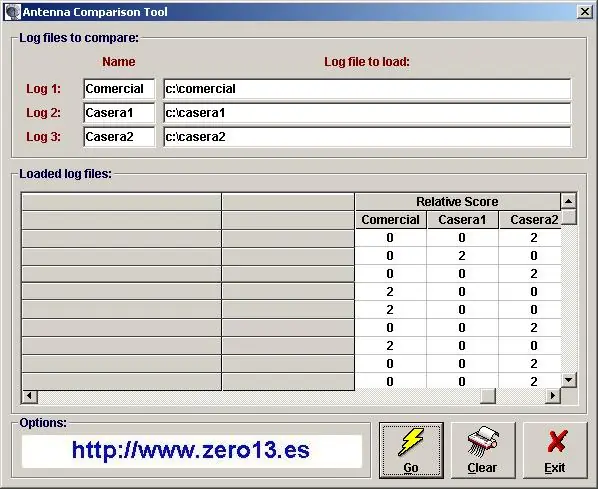

Puntuacion de la Antena Obtenida en General
DIA 3
He realizado una comparacion entre una Doble Biquad de 14 dBi's, ( una
de mis mejores Antenas hasta fabricar esta )
y los resultados han sido geniales, digamos que la puntuacion ha sido:
Antena Nueva = 10 Points
Doble Biquad = 0 Points
Teniendo en cuenta que la Antena Nueva detectaba muchisimos mas puntos y con
mas SNR y con mas calidad de señal, que esto para realizar un enlace a larga distancia
es basico.
Las pruebas las he realizado como siempre.... manteniendo ambas
antenas en la misma posicion, altura y durante el mismo tiempo y
resultado ha sido el siguiente:
Tener en cuenta que no he utilizado el reflector de la primera Foto de este
Hilo, sino una PARABOLICA de 90 cm. , quizas pierda algo de señal,
aunque la diferencia que veo es que la Parabolica es ligeramente circula
de 90 cm. y el reflector de origen de esta Antena es cuadrada..con
medidas 87 cm. x 91 cm.

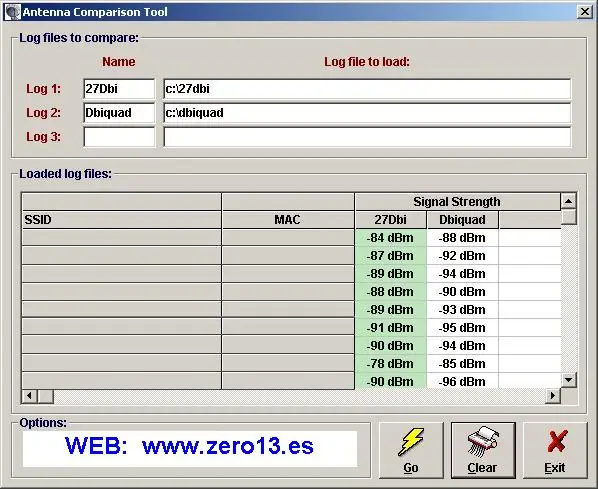

Comparacion Antena Nueva con Antena Doble Biquad - Fuerza de Señal

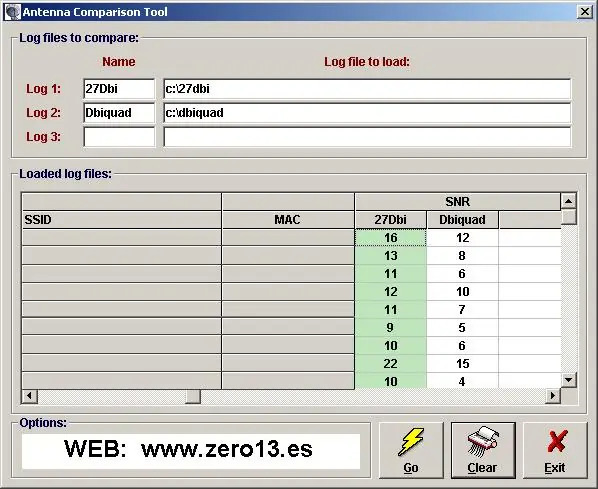

Comparacion Antena Nueva con Antena Doble Biquad - SNR
He descubierto ... que la distancia para hacer largos enlaces en
esta Antena, es necesario que el tubo que esta entre el dipolo y el
reflector ( que por defecto es de 30 cm. ) hacerlo llegar casi hasta los 45
cm., ya que ganamos una barbaridad de señal....
Con las pruebas que hice, con un punto de acceso que estaba a unos 30 ó
35 kilometros con vista directa, segun iba alejando el dipolo del reflector
iba ganando señal, pasando de un 32% hasta un 65% de señal
DIA 4

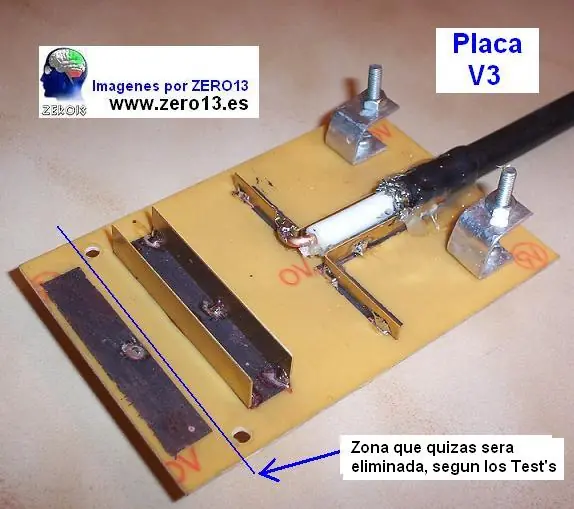

Esta tarde he modificado de nuevo la placa y ya es la version 3.0
Como podreis ver en esta version he puesto y soldado dos chapitas de
Laton en una de las bases de cobre, aprovechando que el laton se suelda
de lujo y el cobre me hace de base :idea:
La linea azul indica que si despues de una proxima comparacion de señal
con esa zona puesta y esa zona quitada ó anulada ( tapada con silicona )
la señal disminuya ó la calidad... SNR, etc. se eliminaria ó se dejaria,
tengo que probarlo.
Lo que si que he probado y con unas Garantias en formato de IMAGENES
es que esta Antena funciona un 30% aprox. mejor en version Vertical que
en Version Horizontal...me remito a la comparacion mas abajo.
La primera prueba que hice fue esta Antena sin reflector apuntando a un
punto en concreto...
14 Puntos de Acceso detectados con NetStumbler
.... Pruebo a poner la placa ( dipolo ) en una antena parabolica que tengo
de 90 cm. en todo el centro ( ya tengo la parabolica perforada del
centro..etc )....
32 Puntos de Acceso detectados, estando el Dipolo en Horizontal
Y por ultimo pruebo IDEM pero con el Dipolo en Vertical....
52 Puntos de Acceso detectados...
Un Cañon!
Teniendo en cuenta que la antena la sujeta casi con la mano...medio
colgandome en la ventana del comedor... juas

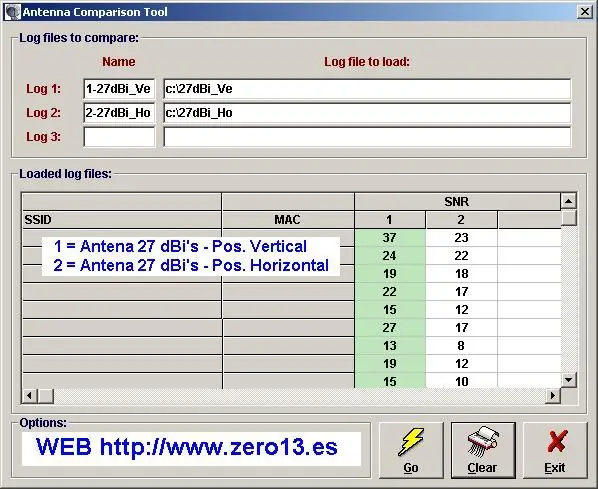

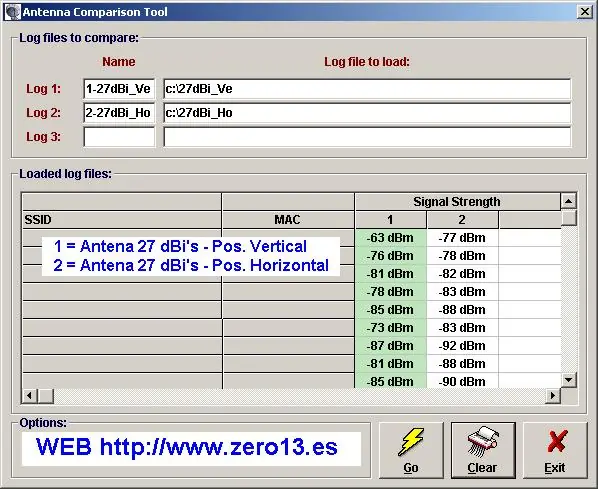

Imagenes de la Comparacion entre Horizontal y Vertical del DIPOLO
Fuerza de la Señal
SNR
================================================== =========================================
Aqui os adjunto una imagen de la idea de una parabolica con un dipolo de una Stella Doradus.... mi sistema
sera muy parecido pero con la antena un poco mas grande
Si os fijais en la imagen el dipolo esta muy retirado del plato de la parabolica ( reflector ).... cuando sin
embargo en la antena Stella Doradus SD27... esta muy proximo.
Debo confirmar que mis pruebas me han confirmado que segun la posicion de distancia de la antena original....
separando el dipolo unos 20/25 centimetros se gana bastante en señal - Para mas ejemplo de lo dicho la imagen.
Imagen obtenida de benece.com

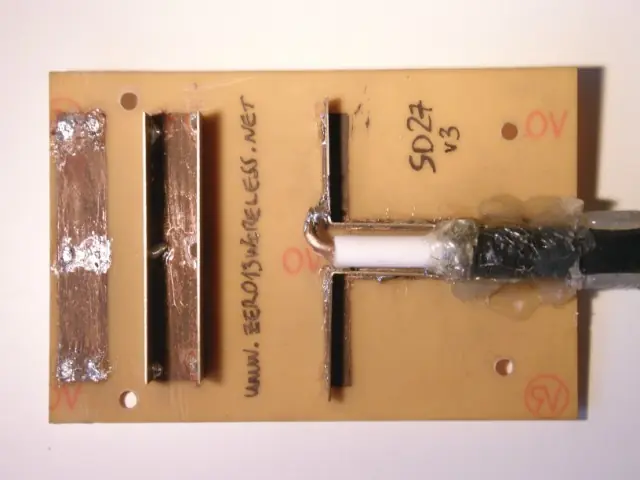

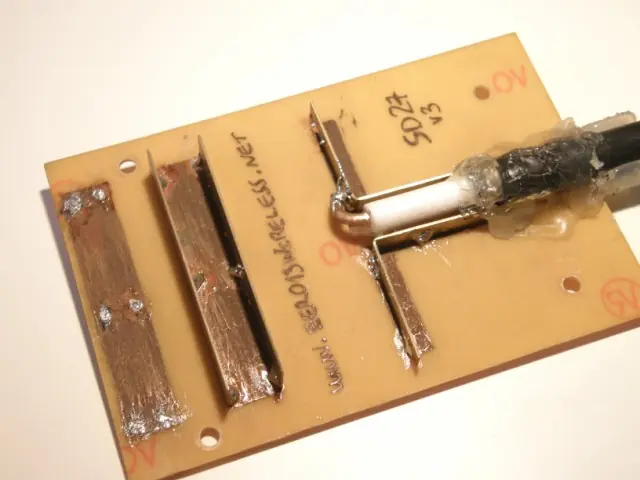

...baquelita segun mi diseño de la V3....
( Imagenes subidas Julio 2008 )

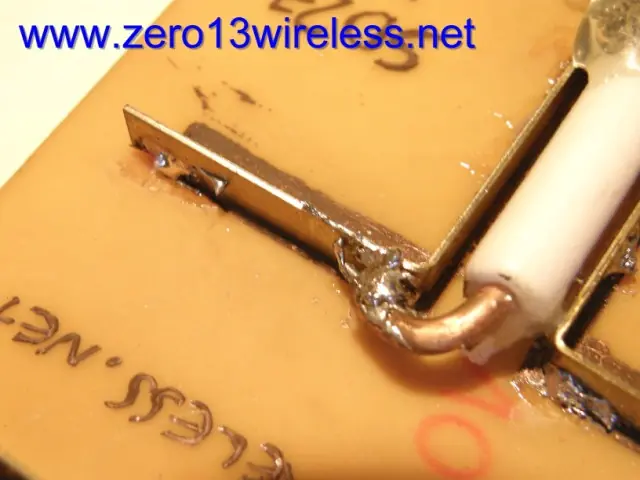

Fijaros en la imagen que he puesto dos chapitas de pie en la primera zona de cobre, es muy
importante, poner estas chapitas al filo justo de esa zona de cobre.
Las chapas de aluminio que se ven con tornillos, es para crearme un sistema de proteccion para la lluvia.
Antenas para conectar la Genial V3

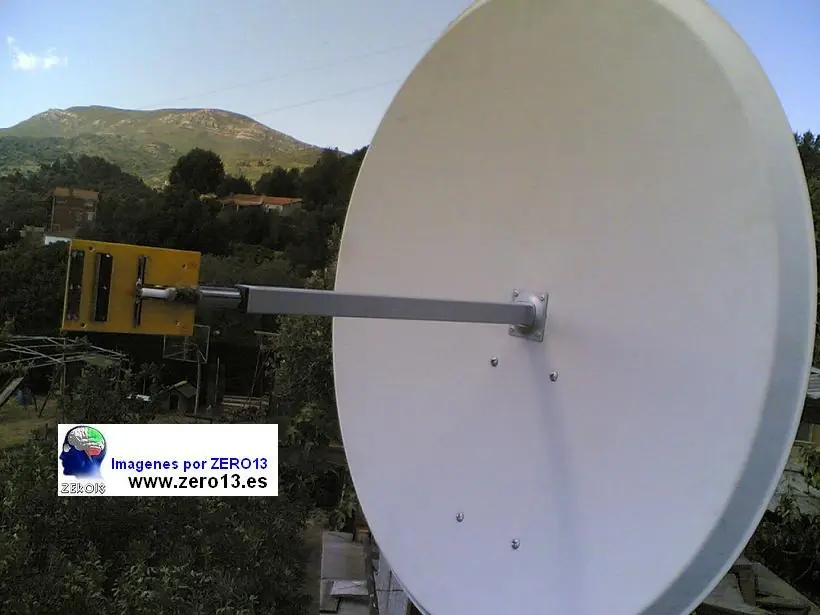

Parabolica de 90 cm.... y la Genial V3, teniendo en cuenta que estoy del
pueblo a 4 Km. detecto 29 APs
Para los curiosos... El soporte donde va puesta la V3 es una pata
metalica de una silla... comprada en Leroy Merlin por 3 Euros y adaptada.

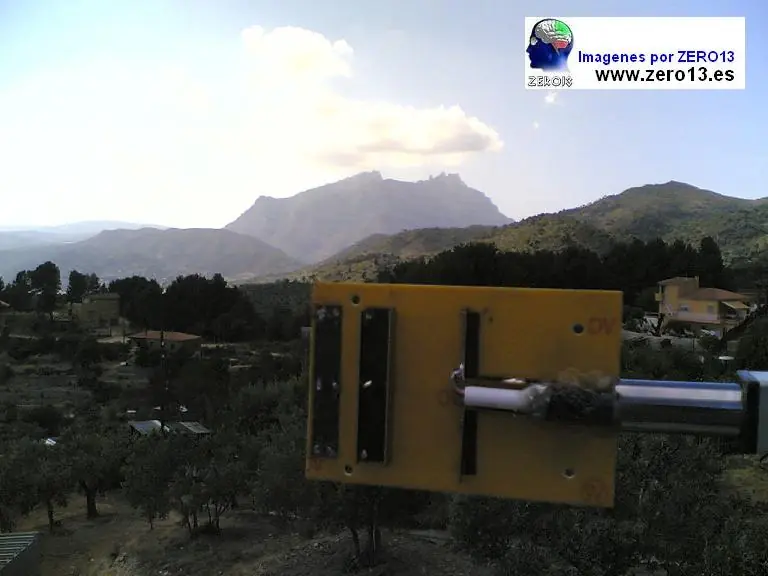

La V3 y una vista de Montserrat
