Bueno ahora si, Hola taringueros como andan todos!!
Bueno les comento de que se trata, (si no queres leer solo mira las imagenes y el video). bien se traba de que yo tengo el cpu y el alargador abajo del escritorio ubicado de una forma que es molesto para encender el alargador y luego el cpu! asique pense en traer los controles de energia mas serca mio y se me ocurrio esto que es algo creativo creo yo y te lo muestrojajaj!
Bueno como ven en el video! ya saben para que sirve y como funciona, y en realidad esto seria todo el post pero por si te interesa saber como lo arme te dejo un pequeño tutoria, y pasemos al tutorial.
Lo que nesesitariamos seria:
1-un tambor de cualquier vehiculo(obiamente con la llave...).
2-cables, de cualquier tipo.
3-una fuente de 12v(si quieren usar relé de 12 vol,si quieren usar de menos voltaje o de mayor no hay ningun problema)
4-2 relé.
5-una placa virgen (pcb).
6-un alargador o zapatilla como quieran llamarle.
7-y por ultimo soldador y estaño.
Comenzamos:

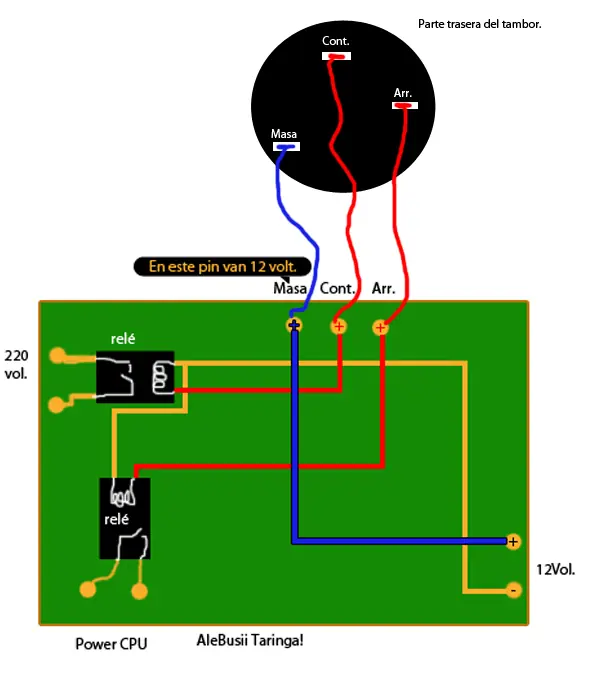

lo primero que tenemos que hacer es fabricar la pequeña plaquita
esto es un circuito creo yo muy simple hasiqueno creo que se ccomplique,si tienen dudas pregunten.
luego se conectan los cables desde la placa al tambor.
Bien,una vez conectado el tambor a la placa, podemos conectarla a 12v y probar si anda bien o no, en el caso de que ande bien xD jajaj pasamos a hacer la parte de corriente alterna(osea con 220 volt ) jajaj

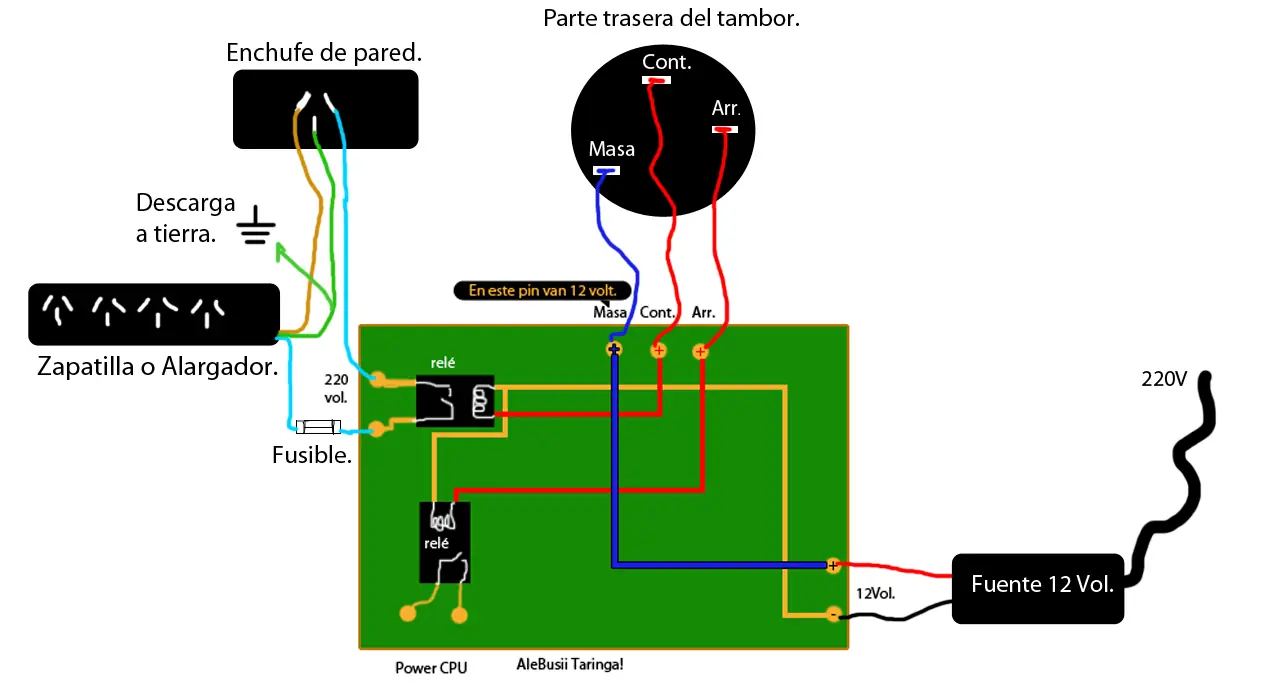

en esta parte recomendaria poner un fusible, eso no lo ise yo en la placa no me di cuenta asi que puede que un dia me insendie jeje veamos en la siguiente imagen:

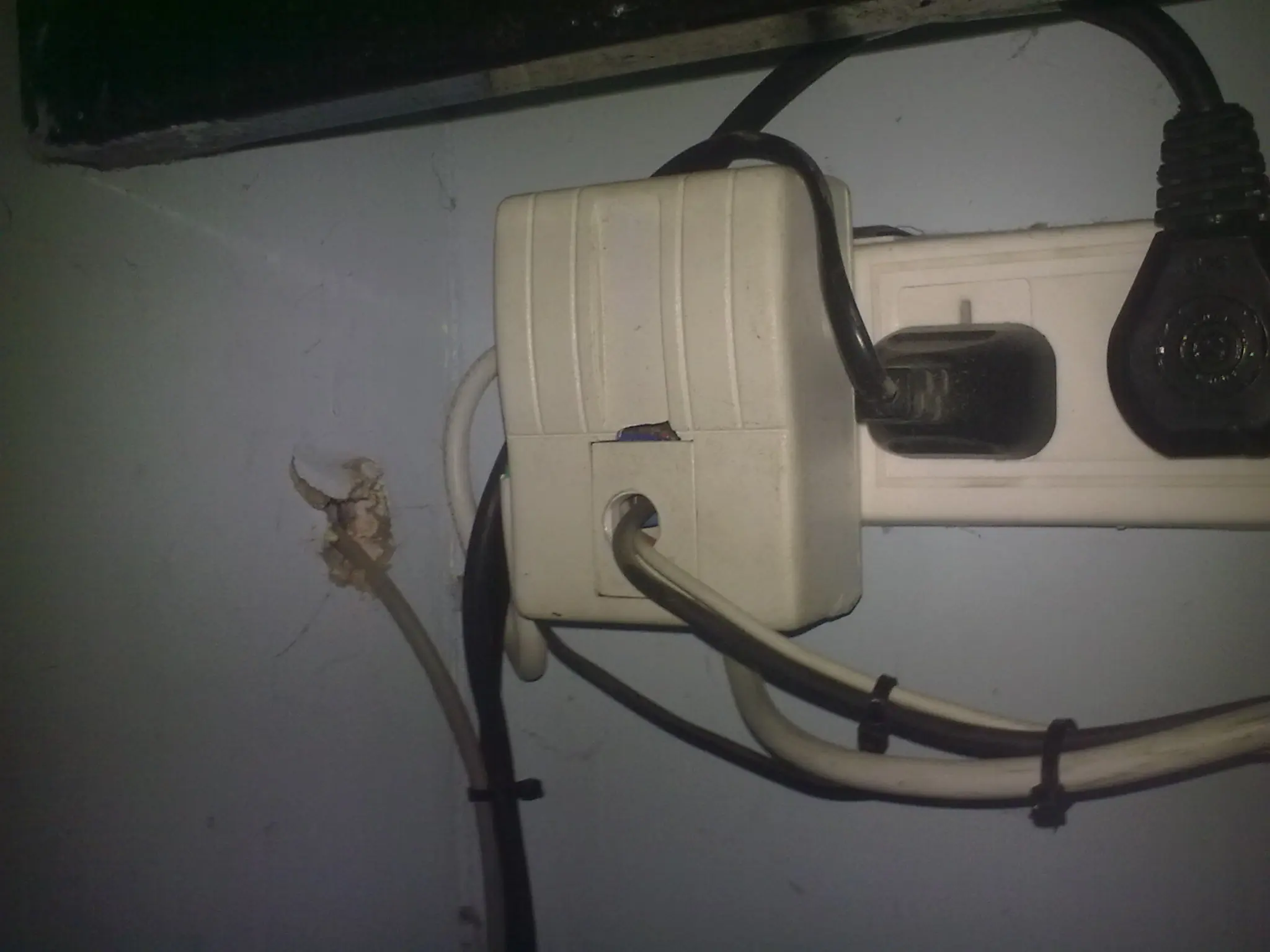

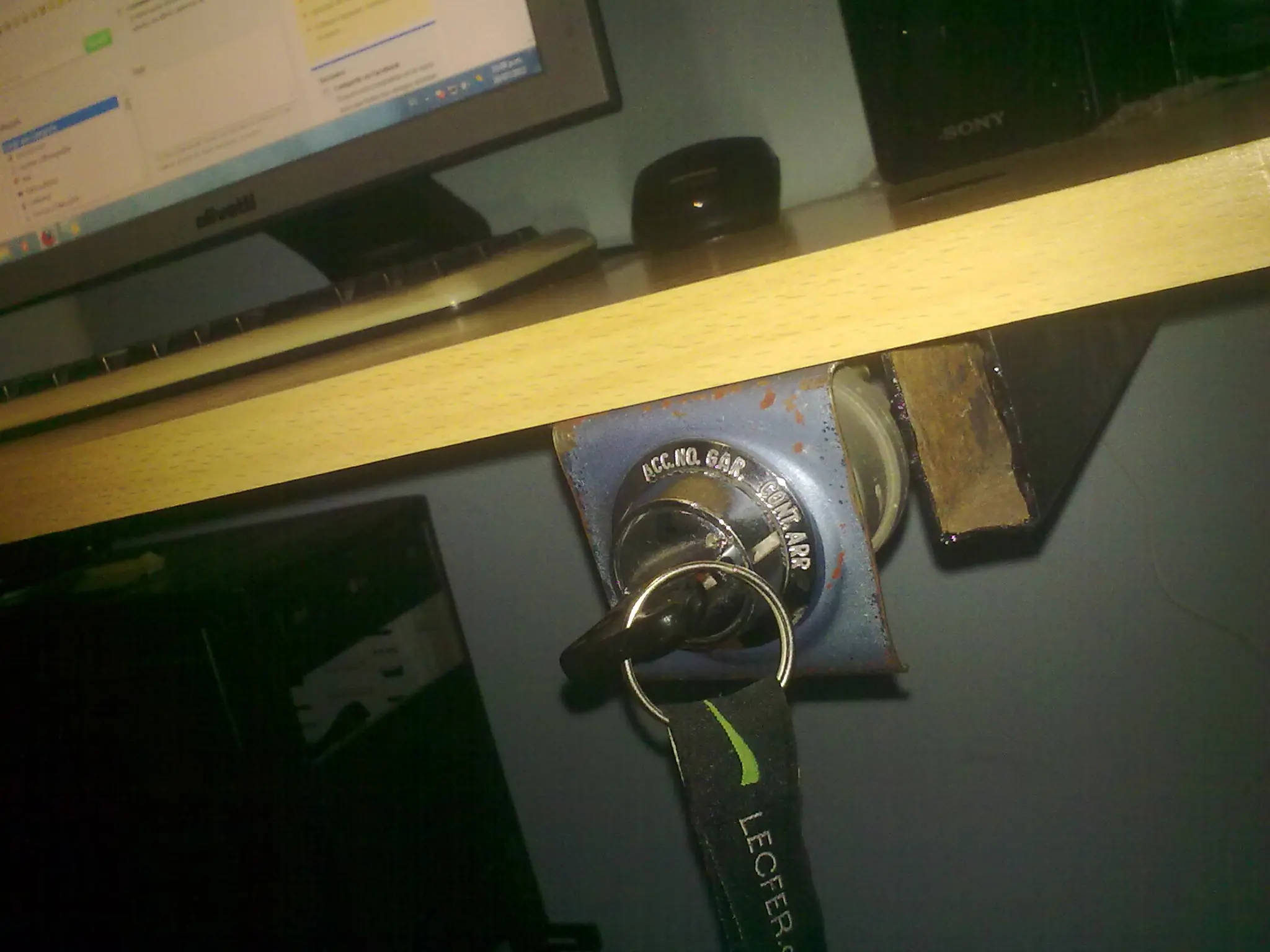

aqui ya terminado y con la placa en una cajita que era de una cagada para ponerle llave al telefono.no me servia y tampoco tenia la llave asique la use y quedo masomenos jaja
en el diagrama de arriba tambien le puse la fuente de 12vol.
bueno en el diagrama fijense que uno de los relé dice POWER PC.Este va conectado a la placa madre de la pc.los pines dependen de cada placa madre eso fijense en el manual o lo cambian por el que ya esta conectado(que es el del boron de power del cpu)
obiamente esto deja inhabilitado el boton de encendido del cpu,pueden hacer que funcione tambien,es opcional pero en mi caso no me serviria.

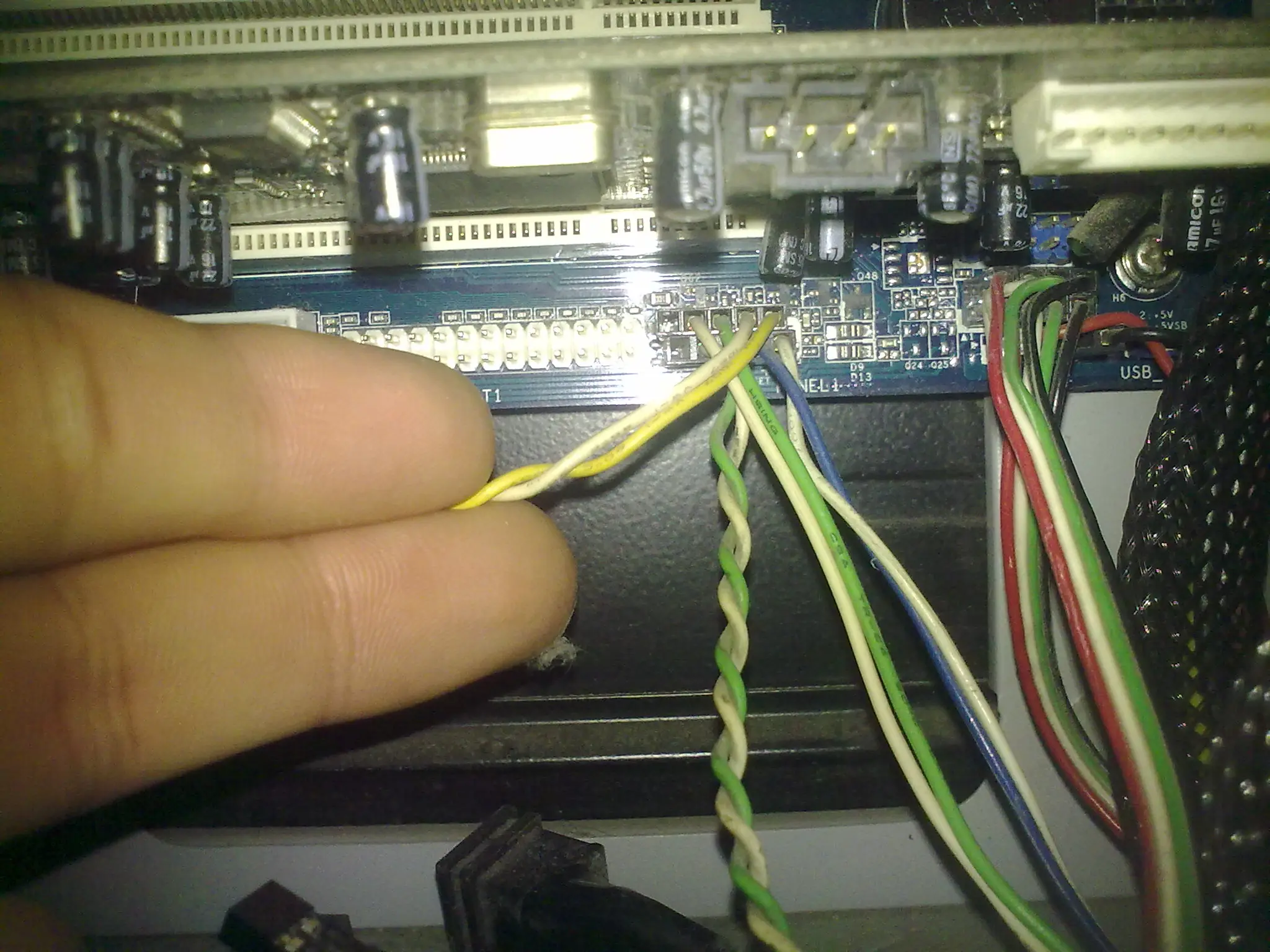

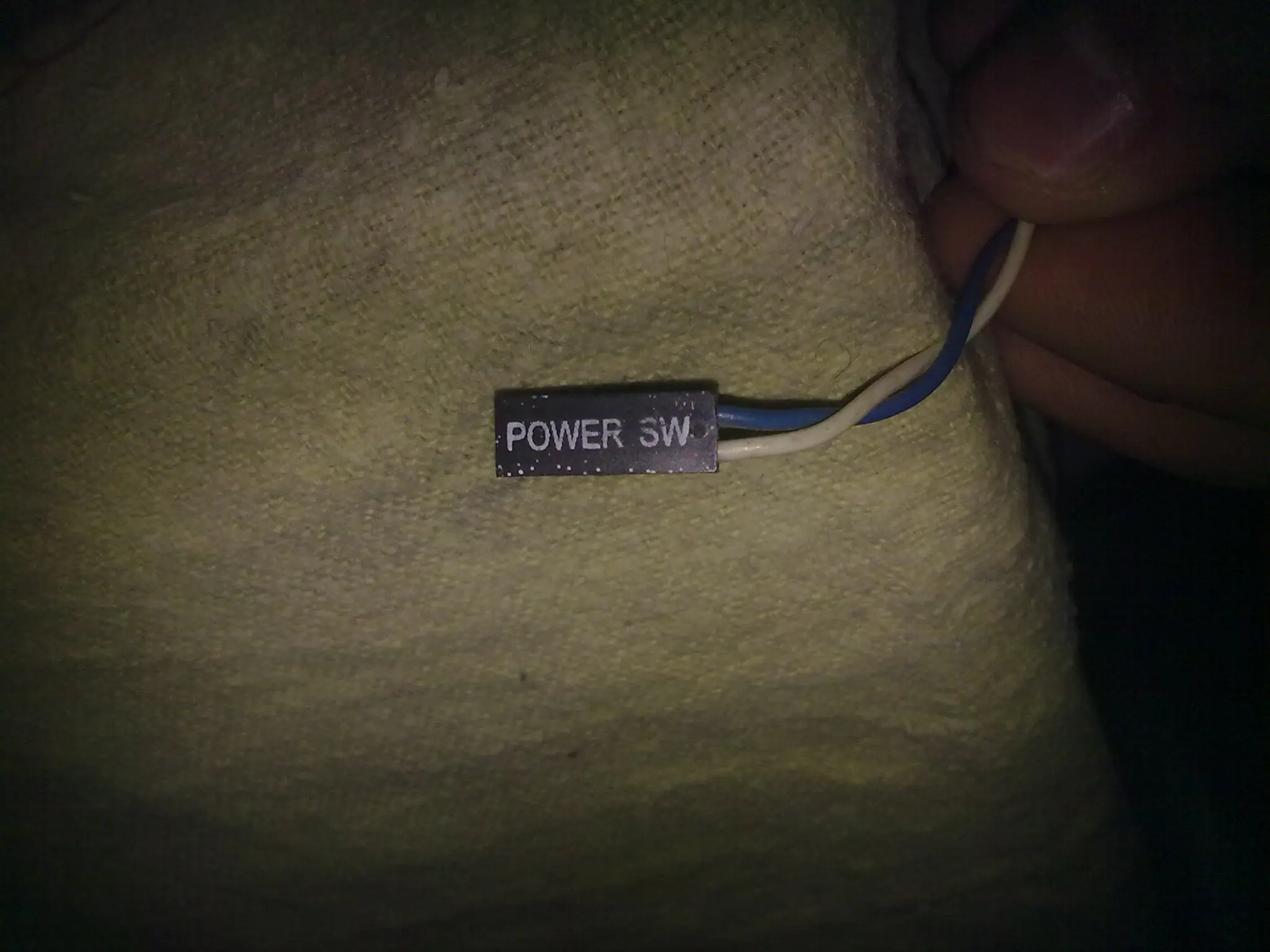

esta foto es del cable del todon del gabinete o cpu como mas les guste jeje!
y bueno eso es todo mis amigos! espero que les alla gustado,ahh antes que me valla un par de aclaraciones:
no todos los tambores son iguales
la llave que estoy usando en el mio no es la original xD
no lo copie de nadie,se me imagino un dia y lo ise.
el que tenga dudas no dude en preguntarme xD
no soy experto ni nada en electronica,se lo suficiente como para hacer cosas siemples,aprendi de pequeño

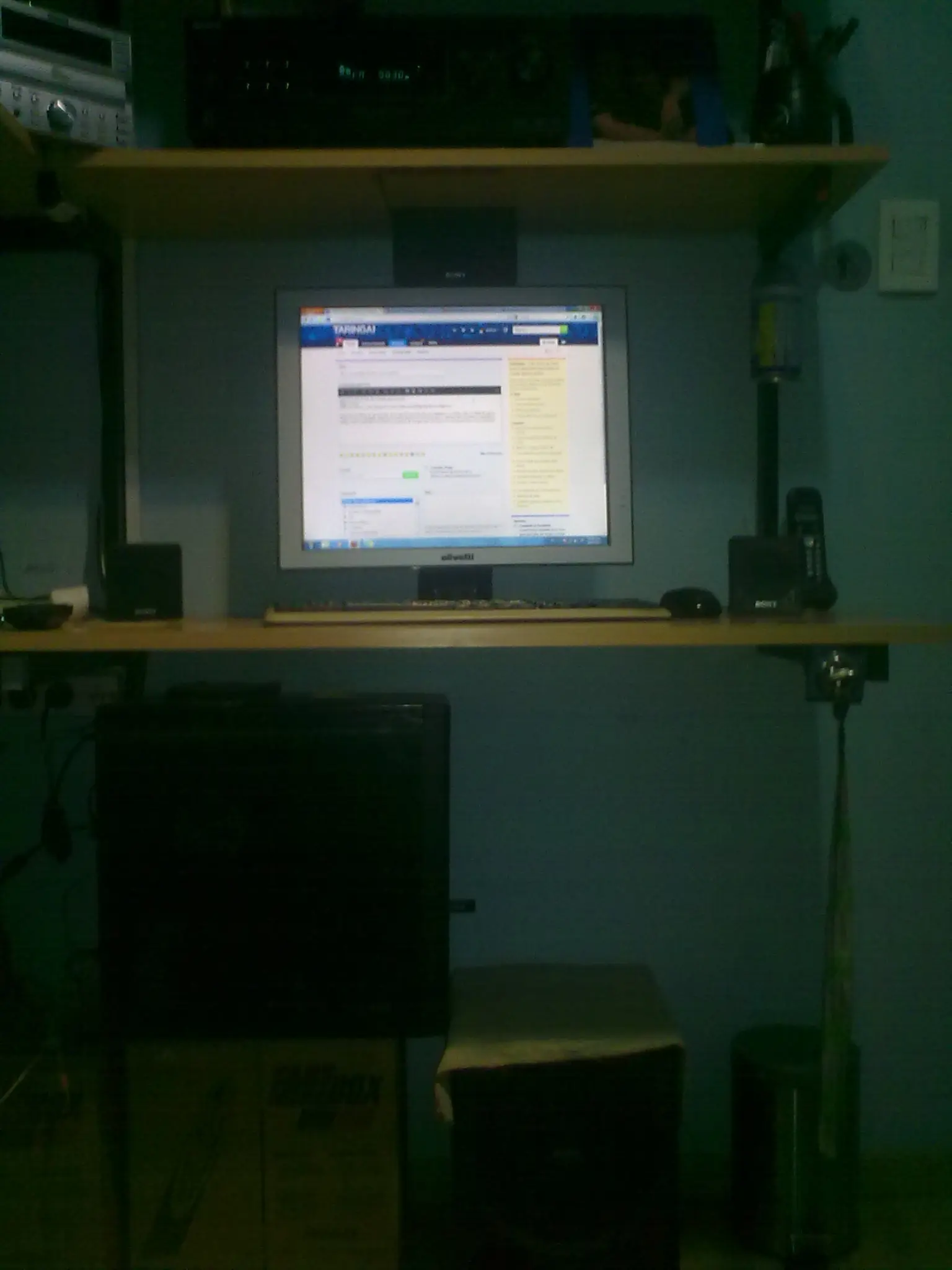

unas cuantas fotos mas y me voy

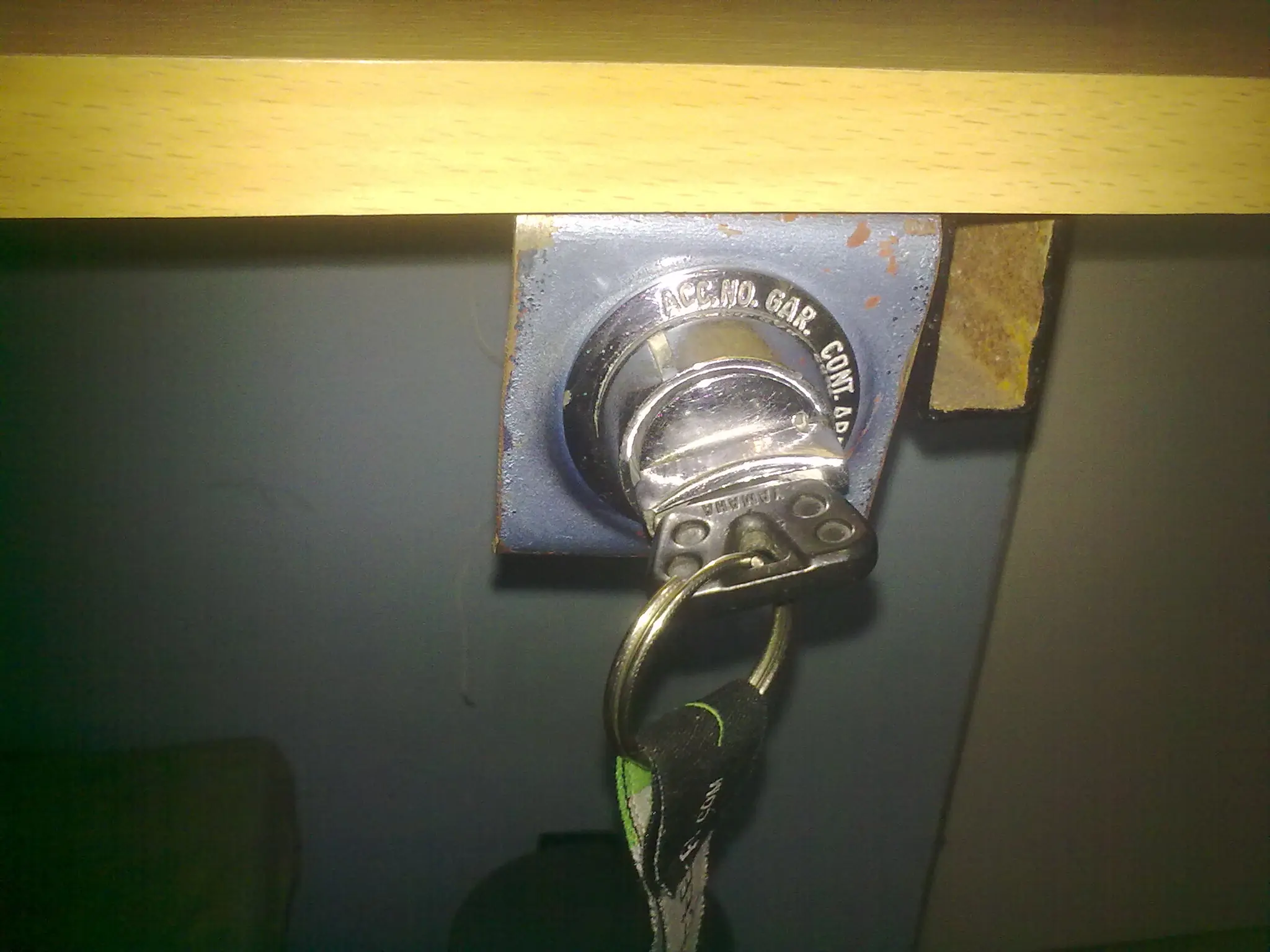

a esto le faltaria una pintadida a la chapa y quedaria mas lindo recien note con la foto que esta feita jejej

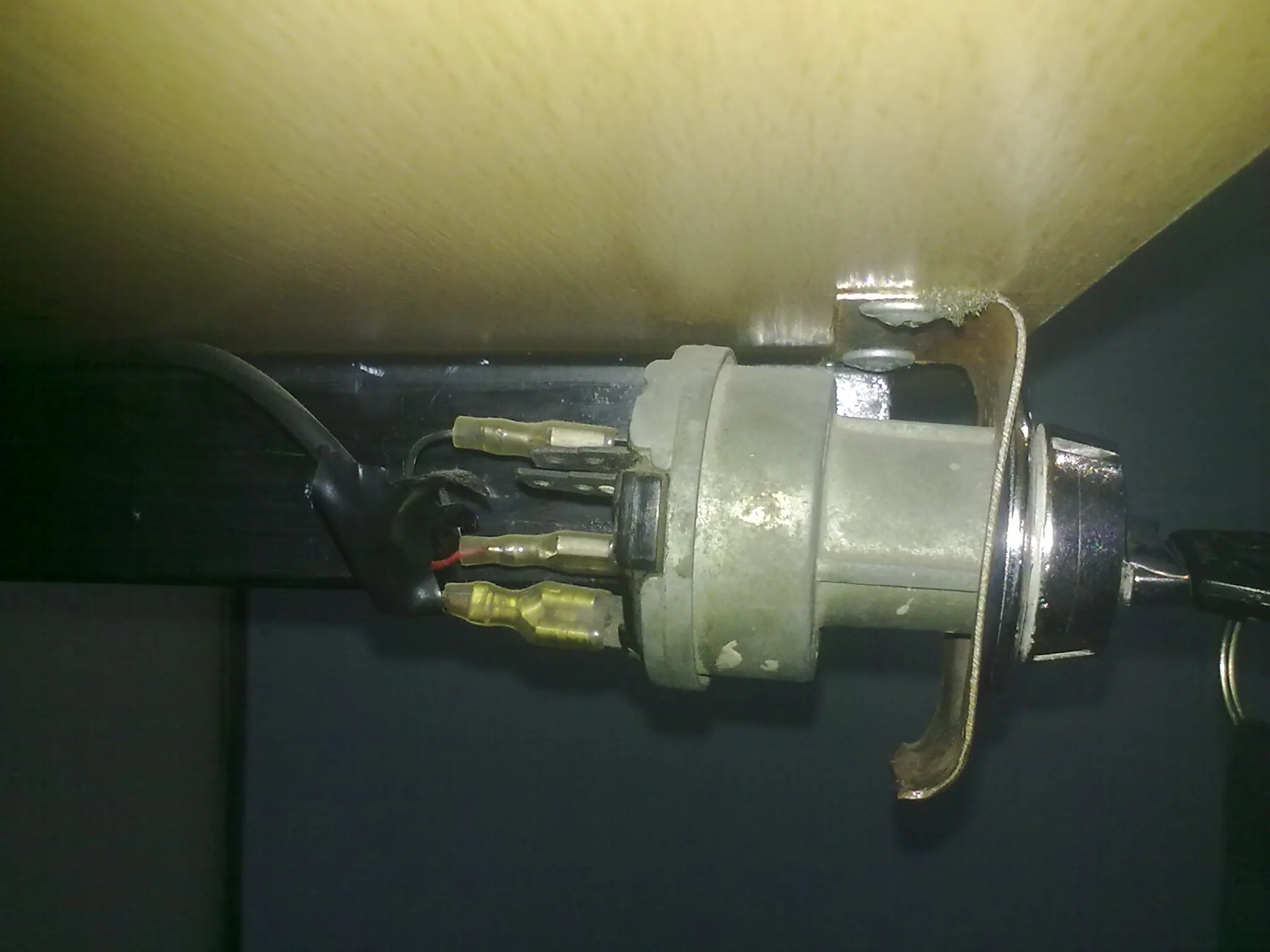

un poco quilombizado pero es por bago jejej

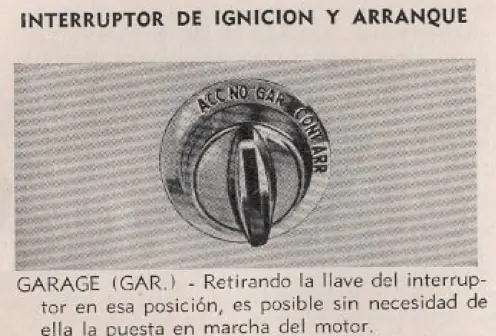

y la ultima foto que describe una funcion garage(gar) que muestro en el video
Bueno eso es todo gente de T! espero que les guste, disculpen los horrores de ortigrafia jajaj y tambien disculpen que los diagramas sean de pesima calidad pero es que no tenia mucho tiempo!
saludos a todos!
