Bueno, a continuacion les dejo un proyecto que hice en la enseñanza media estudiando algo que me apasiona, la ELECTRÓNICA..
Este sencillo circuito, les permitirá transmitir señales de audio en un área de aproximadamente 100mts de radio.
La señal emitida por el mismo, puede ser sintonizada en cualquier punto del Dial de su radio de FM, pues su frecuencia de transmisión puede ser fácilmente localizada entre los 88 y los 108Mhz.
Sus usos son ilimitados, puede ser utilizado como monitor para bebes, como micrófono inalámbrico para conferencias, transmitir el audio del PC hacia algún otro punto de la casa.
inclusive como anécdota les cuento que mi vecina escuchaba todos los días música de una radio fm pero para todo el barrio, y le hice una pequeña travesura, como mi emisora experimental tenía un condensador variable, lo ajuste en el dial fm hasta que tapó la señal de dicha radio, y con nombre y apellido a viva voz por el transmisor le pedi que baje la radio.. ella sorprendida porque no sabia que pasaba tuvo el equipo apagado como una semana, ejejjejeje...
el circuito es bastante sencillo y de pocos recursos, o sea facil de realizar..
Este tipo de comunicaciones, están regidas por las normas de cada país, por lo cuál no se deben exceder ciertos límites, la omisión de dichos límites, es castigada con multas y sanciones.
El transmisor de FM en miniatura, ha sido diseñado de tal forma que no exceda dichos límites de su frecuencia de oscilación que esta comprendida entre los 88 y los 130Mhz y el campo generado por las irradiaciones, no supera los 50mV por metro, a una distancia de 15cm del circuito.
Si ustedes hacen su circuito siguiendo las especificaciones que a continuación le daremos, no excederá dichos límites, pues CUALQUIER modificación que se haga al circuito incluyendo pro ejemplo una variación en el voltaje de alimentación, cambiará el alcance de la señal emitida..
lo básico que debemos tener para trabajar:
un tester digital
un protoboard

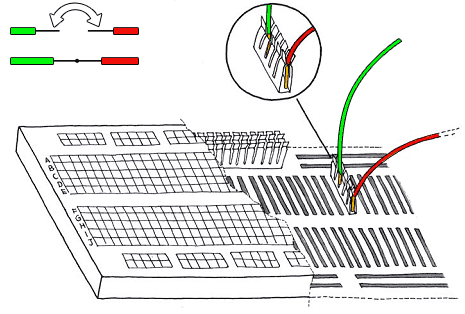

como se ve en la siguiente imagen el protoboard tiene esa orientacion en su interior, y sirve para ensamblar el proyecto antes de soldar el la placa...
cautin y estaño
placa virgen
lapiz m-10
ácido férrico
taladro electrónico y brocas de 1,5mm
lo que sigue es juntar los materiales:
Lista de Materiales
2 Transistores 2N2222
1 Micrófono Electret
2 Condensadores Electrolíticos 10uF/25v
1 Condensador Electrolítico de 2.2uF/25V
2 Condensadores Cerámicos de .1uF/50v
2 Condensadores Cerámicos de 2.7pF/50v
1 Condensador ajustable de 5-60pF (trimmer)
2 Resistencias 1k
1 Resistencia 15K
1 Resistencia 6.8k
1 Resistencia 10K
2 Resistencias 4.7K
1 Resistencia 2.2K
1 Resistencia 220 Ohm
50 cm. Alambre para puentes de 0.51mm de diámetro (24 AWG)
Tornillos
1 Conector + Soporte para Batería
5 Espadines
1 Baquelita
1 Batería 9V
imagen descriptiva del proyecto:
Construcción de La Bobina
Para fabricar la bobina, tomen el alambre para puentes y córtenlo por mitad, tomen los 2 trozos resultantes y enróllenlos en un lapicero común dando 6 vueltas alrededor del mismo.
Aunque es más fácil conseguir el alambre para puentes, también se puede usar alambre de cobre esmaltado, eso si, calibre #24.
Una vez hecho esto, retiren el lapicero y separen las bobinas teniendo especial cuidado en no deformarlas, tome aquella que sea más uniforme y colóquela en su circuito.
La otra, desenróllenla y utilícenla como antena, se preguntarán por que se sigue este procedimiento que parece ilógico, la razón es que de esta forma se asegura que la separación entre las espiras es la necesaria y que es igual entre ellas así el transmisor funcionará correctamente.
Como hacer diseño de layout
el diseño de layout se realiza conforme al circuito descriptivo del proyecto y va a motivacion propia pues lo pueden hacer mas grande o mas chico...
conforme a esta imagen haz tu layout:
deberia quedarles algo asi o similar, pues como les digo es algo netamente de uno hacerlo mas chico o mas grande..
el diseño de layout es el dibujo realizado con el lapiz m10 en el cobre, las partes cubiertas con este lapiz resistiran la corrosion del acido dando asi origen al circuito impreso...
la imagen de abajo es un bosquejo o ejemplo de como pintar el cobre con el lapiz m10, la imagen es solo referencial..
de ahi al acido unos minutos...

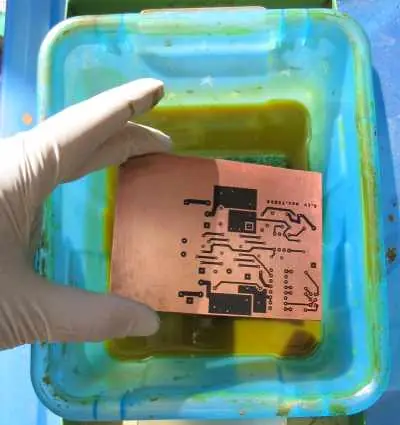

tal como ven en la imagen el dibujo del layout en el cobre va hacia abajo en el acido y lo dejan flotando sobre el.. ojo.. FLOTANDO, NO SUMERGIDO....
tiempo de espera de 25 a 30 minutos eso varia conforme a la luz que este reciba....
imagen solo referencial

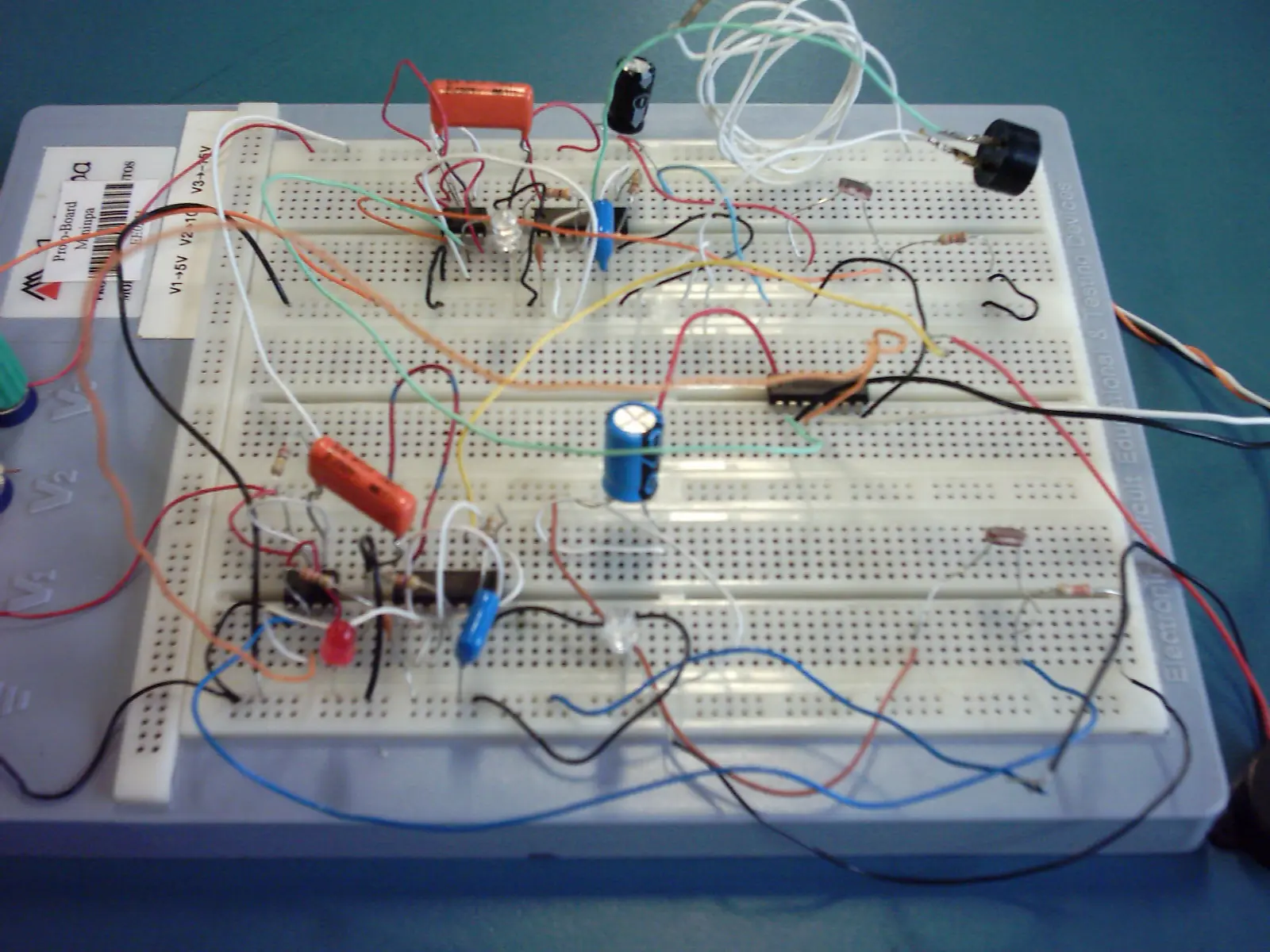

les recomiendo ensamblar el proyecto en el protoboard primero antes de soldar...
imagen solo referencial
Pasos Para El Ensamblaje
Paso 1.-
Soldar los componentes de menor altura como las resistencias.
Paso 2.-
Luego instale los condensadores cerámicos, el condensador variable (trimmer), los 5 espadines y los transistores.
Paso 3.-
Posteriormente, suelde los condensadores electrolíticos y la Bobina. Recuerde que en la Placa del circuito impreso el terminal identificado con el signo (-) en los condensadores debe quedar ubicado del lado opuesto del identificado con el signo (+).
Paso 4.-
Finalmente suelde el micrófono, teniendo en cuenta su polaridad, la antena y el conector para la batería de 9v a los espadines respectivos y asegure el soporte para la batería mediante los tornillos.
deberia quedar asi:
aunque siendo realistas se vera asi..
o por ultimo algo asi:
Prueba y Calibración del Circuito
Una vez que este seguro de que todos los componentes han sido ensamblados puede proceder a la prueba y calibración del circuito.
Para ello, ubique una radio de FM cerca del circuito, busque en el dial un punto en silencio (sin emisoras) y suba el volumen del receptor hasta un punto en el que puede usted oír las interferencias.
Conecte una Batería de 9v al circuito y escuche atentamente la radio.
Lentamente y con la ayuda de un destornillador pequeño, ajuste el condensador (trimmer C5) hasta que en el receptor se escuche un silbido o sonido similar, lo cuál quiere decir que en dicho punto se ha sintonizado en el transmisor la frecuencia dial.
En ese momento puede hablar en el micrófono y se debe escuchar en la radio lo que se habla.
Si en la frecuencia seleccionada, no se logra una buena recepción, repita este procedimiento en otro punto de la banda de FM.
Si lo prefiere, en vez de variar el capacitor, sintonice la radio hasta hallar el punto donde encuentre mejor recepción (silencio).
Si después de hacer esto, no consigue sintonizar el transmisor, puede ajustar la bobina que conforma el circuito oscilador juntando sus espiras para elevar la frecuencia, o separando las mismas si lo que desea es reducirla un poco.
Este circuito Funciona mejor cuando es alimentado por una batería pero si lo desea puede hacerlo con una fuente de alimentación regulada.
Sugerencias:
Si usted desea mejorar la calidad de la transmisión de su circuito, en vez de soldar la antena directamente al circuito impreso, hágalo sobre la segunda espira de la bobina, partiendo del punto donde se une con el colector del transistor Q2.
Adicionalmente, si desea tener la posibilidad de controlar el volumen del transmisor, cambie la resistencia R6 por un potenciómetro, el cuál puede ser aproximadamente de 10K.
Para alargar la vida de la Batería, desconéctela cuando no se este usando el transmisor.
Si se quiere aplicar una señal de audio externa como por ejemplo de un IPOD, se debe suprimir el micrófono y su resistencia de polarización R1, dejando como entrada de audio el capacitor de desacople C1.
OTRO DETALLE:
si no pillan el condensador variable busquen una radio vieja y por ahi lo pillaran, y por el microfono, lo pueden reemplazar por un parlante de audifono que igual sirve...
espero les resulte, al final de todo es algo de astucia y creatividad, cualquier cosa consulten no mas...
recopilacion de varias lugares, conocimiento propio, y algunas las imagenes son de www.forosdeelectronica.com
espero les haya gustado mi post.....
