Hola amigos de T!. En este post les quiero mostrar las luces que le hice a mi escritorio para iluminar el teclado....
Materiales:
Fuente de alimentación
10 Leds de 5mm. (del color que quieran yo use azules de alto brillo)
4 Resistencias de 100 ohm
1 Resistencia de
1 Interruptor
Una varilla de madera
Taladro
Mecha o Broca de 4.8 mm o 5 mm (mas o menos para que entre el led)
Pegamento
Soldador y estaño
Lo primero hay que ver que fuente de alimentación utilizar para hacer los cálculos de las resistencias.

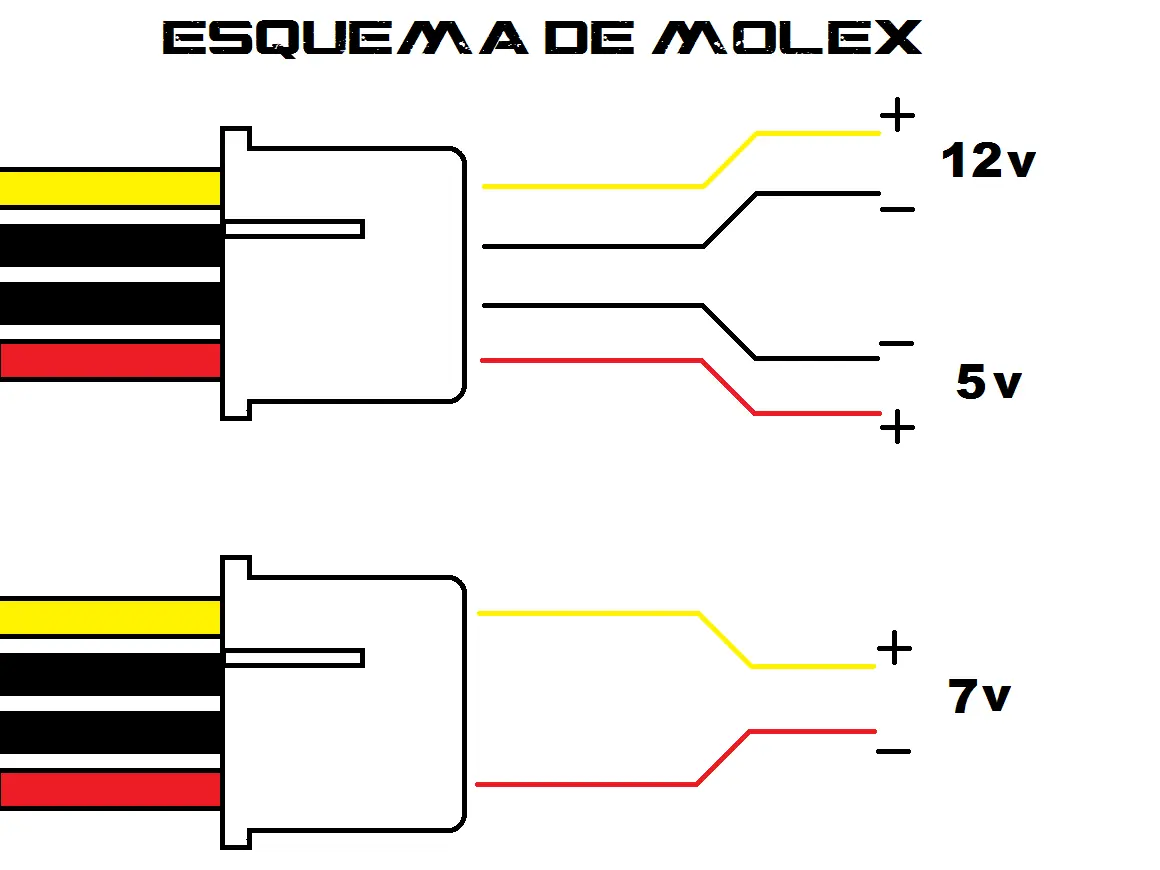

En nuestro caso vamos a utilizar la fuente de la computadora utilizando 12v (cable amarillo positivo de la fuente y el cable negro es el negativo)
Los leds los conectaremos de a grupos, cada grupos con 3 leds en serie, quedando 3 grupos de 3 leds c/u y un grupo de un led solo.
Para calcular el valor de las resistencias limitadora para cada grupo es la siguiente:
R = V - N.Vleds/I
R: seria el valor de la resistencia que es lo que hay que calcular.
V: es el voltaje que vamos a utilizar de la fuente ( en nuestro caso es 12v)
N: seria el numero de leds que vamos a poner en serie ( serian 3 leds en serie)
Vleds: es el voltaje de cada led. El voltaje de los led varia segun el color.
I : es la corriente que necesita el led. Por lo general rondan entre 15 y 20 mA.
Entonces la formula con lo valores nos quedara así:
R = 12v - 3. 3,4v / 0,02A
R = 12v - 10,2v / 0,02A
R = 90 ohm
El valor de esta resistencia es para un grupo de 3 leds en serie y el valor mas cercano es de 100 ohm.
Ahora debemos calcular para un solo led.
R = 12v - 3.4v / 0.02A
R = 430 ohm
El valor de esta resistencia es para un led solo y el valor mas cercano es de 470 ohm.
Este seria el circuito ya con las resistencias calculadas y los grupos de leds conectados a la fuente.
Bueno y aca les dejo las fotos....
