Hola gente, como están, después de mucho tiempo sin postear tutoriales hoy les dejo un aporte que les podrá ser útil si se animan y tienen cuidado, a continuación les dejo una explicación con imágenes sobre como instalar un chip matrix 2.0 en una consola playstation 2 con placa GH-072-42, ahí va:

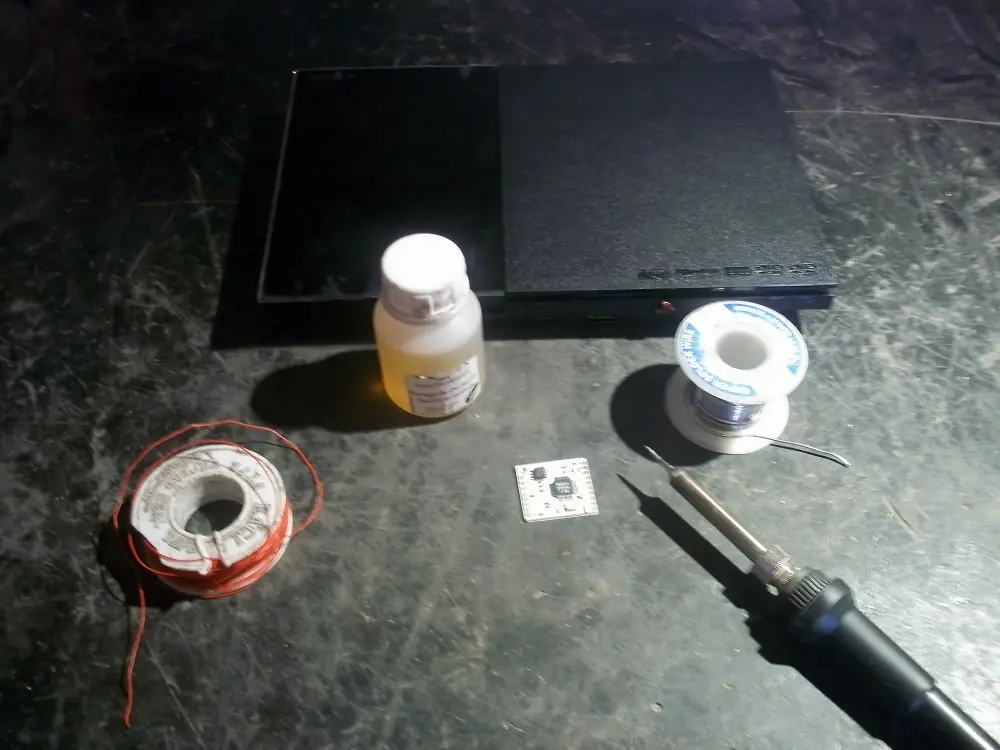

-Materiales:
_ chip matrix infiniti 2.0
_estaño
_tijera o alicate
_cable para chipear
_soldador con punta fina
_flux para la soldadura
_diagrama
_ chip matrix infiniti 2.0
_estaño
_tijera o alicate
_cable para chipear
_soldador con punta fina
_flux para la soldadura
_diagrama
Procedimiento

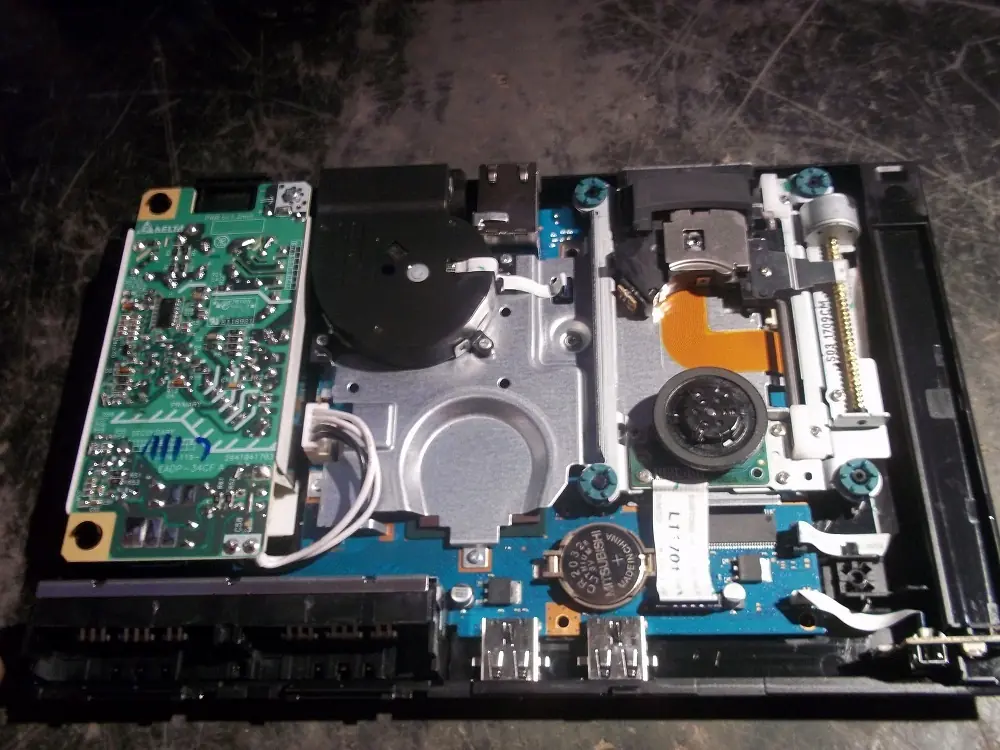

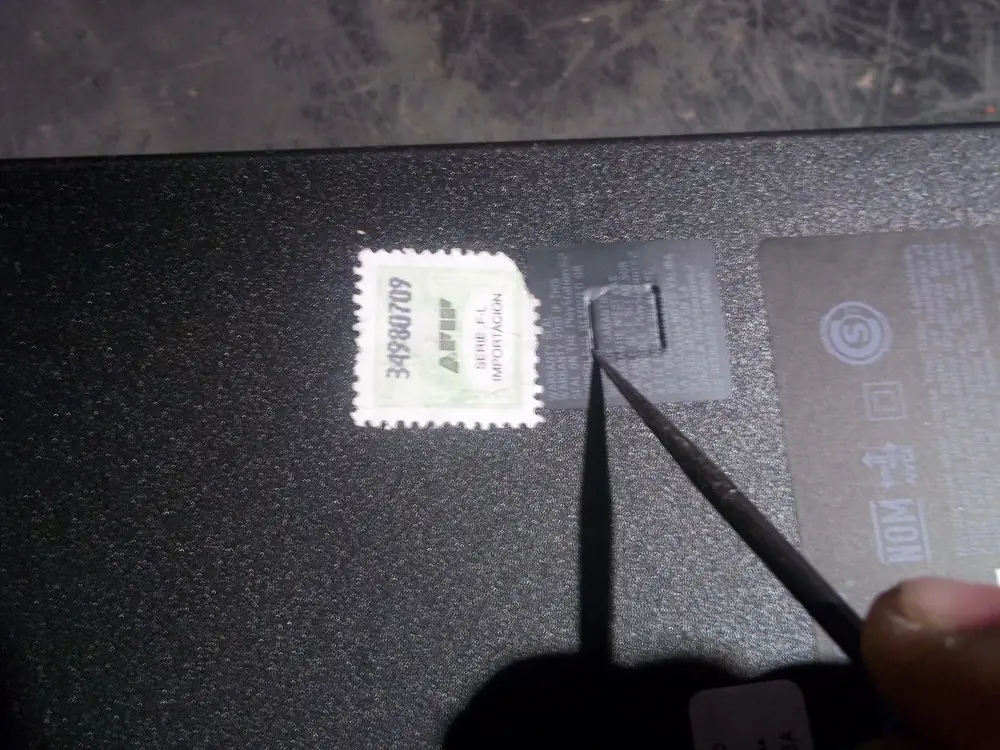

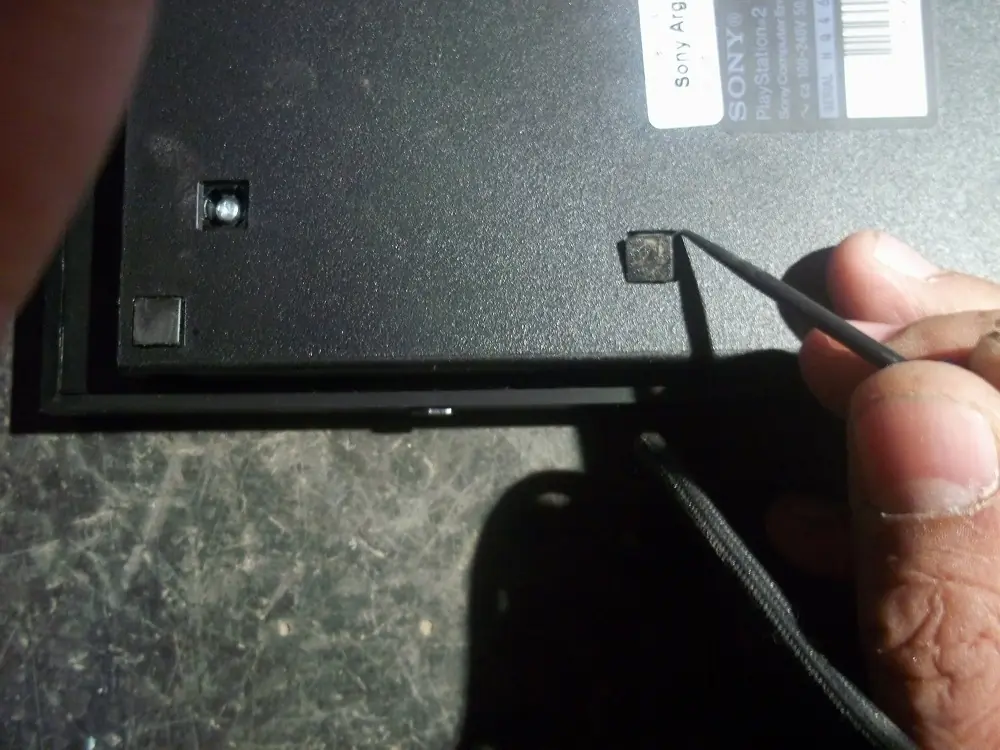

1-Quitar las tapas que cubren los tornillos y los mismos también y sacamos la tapa (con cuidado)

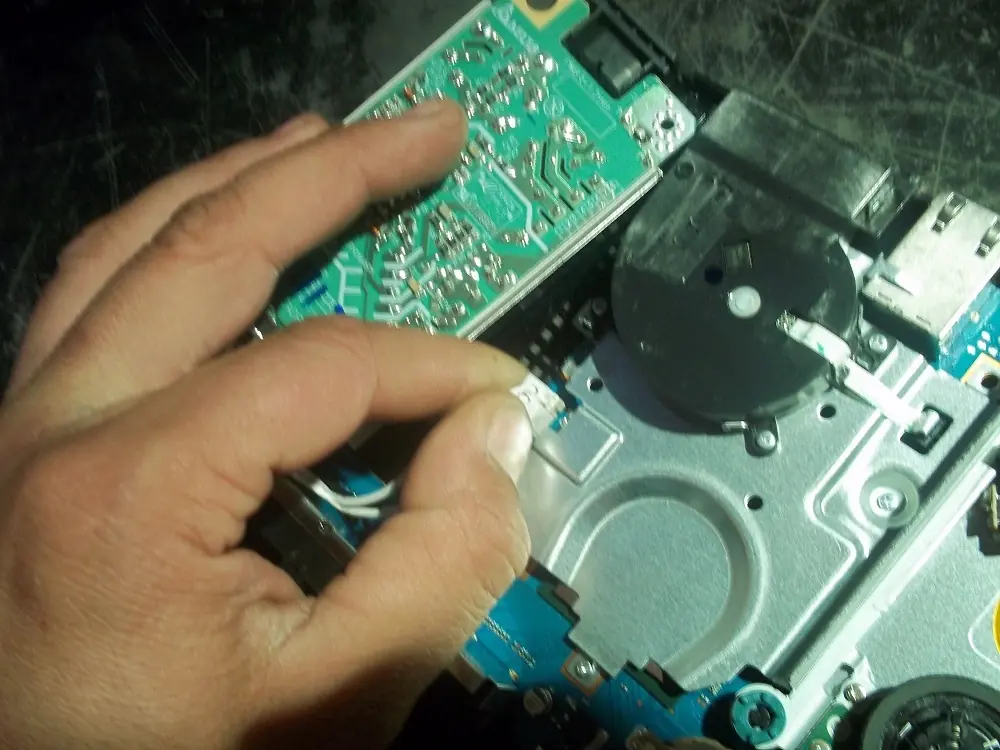

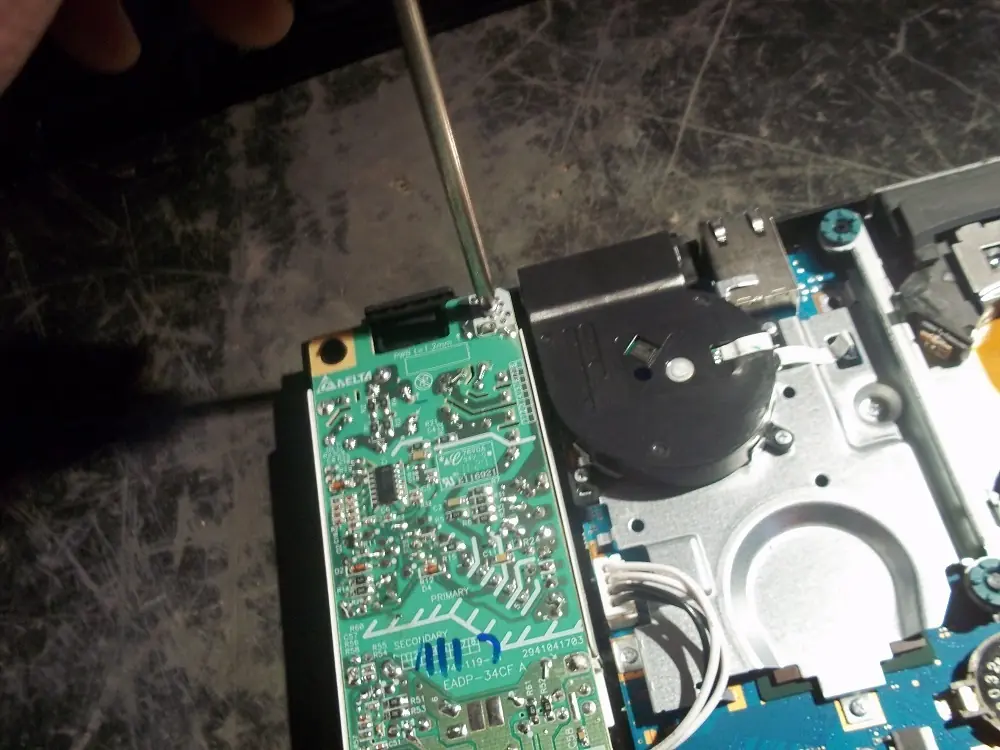

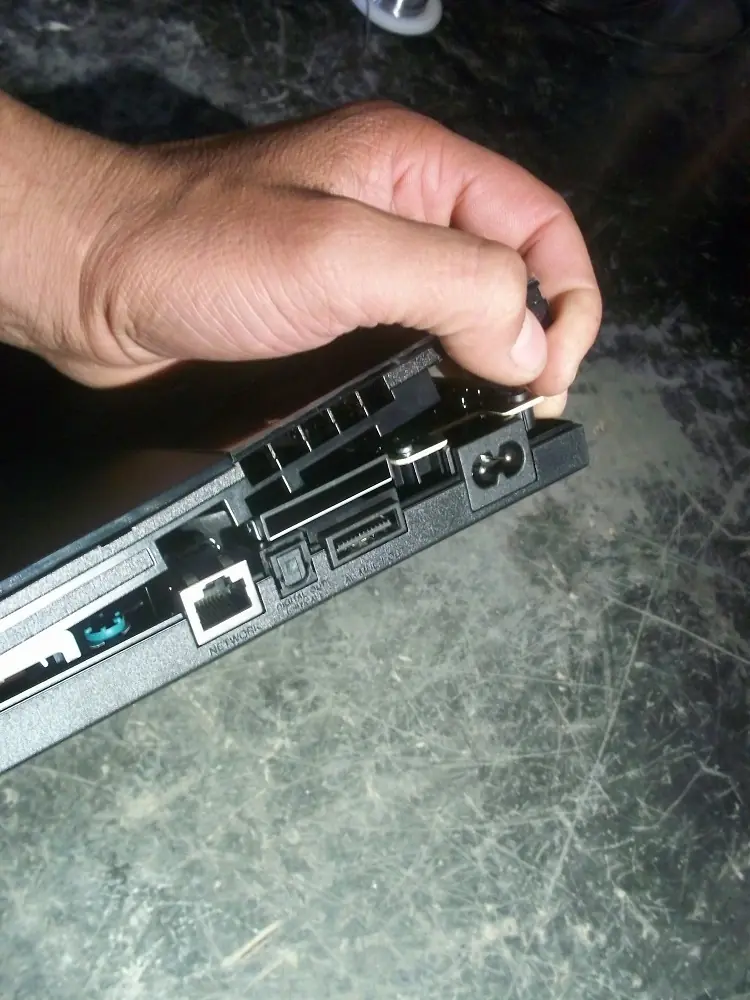

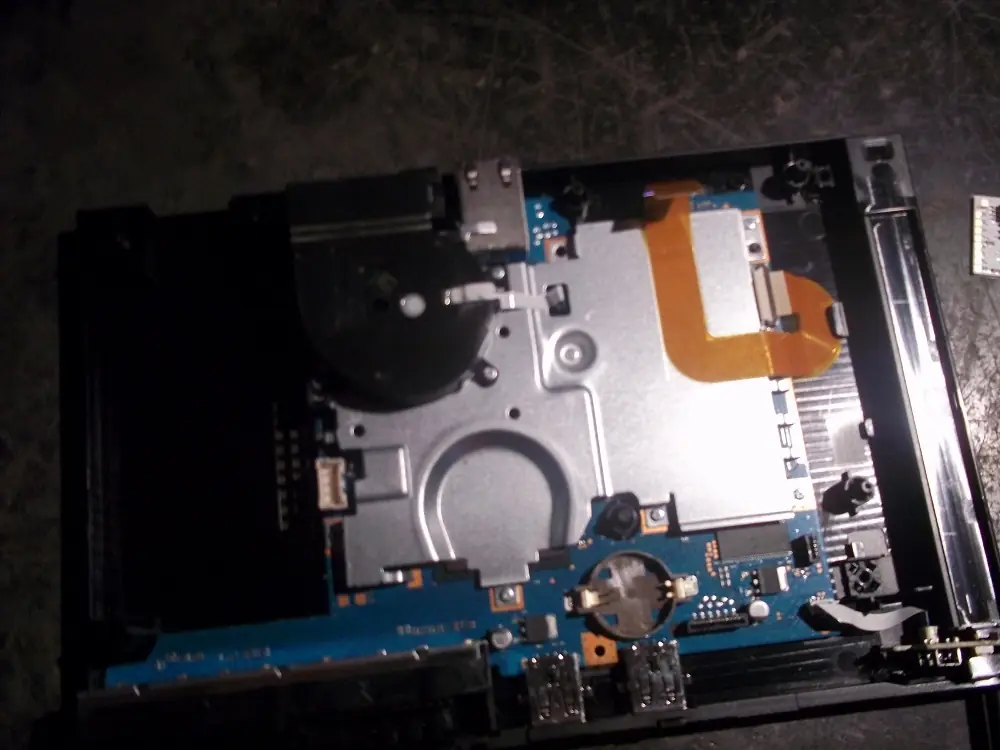

2- Quitar la fuente sacando tornillos de la placa y desenchufar ficha

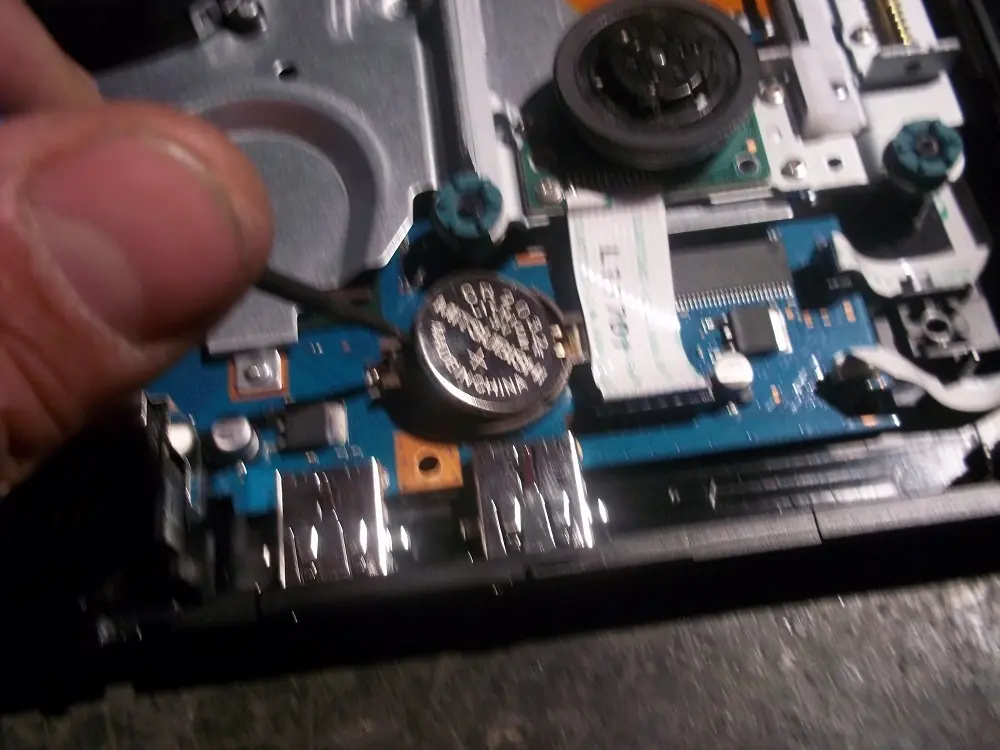

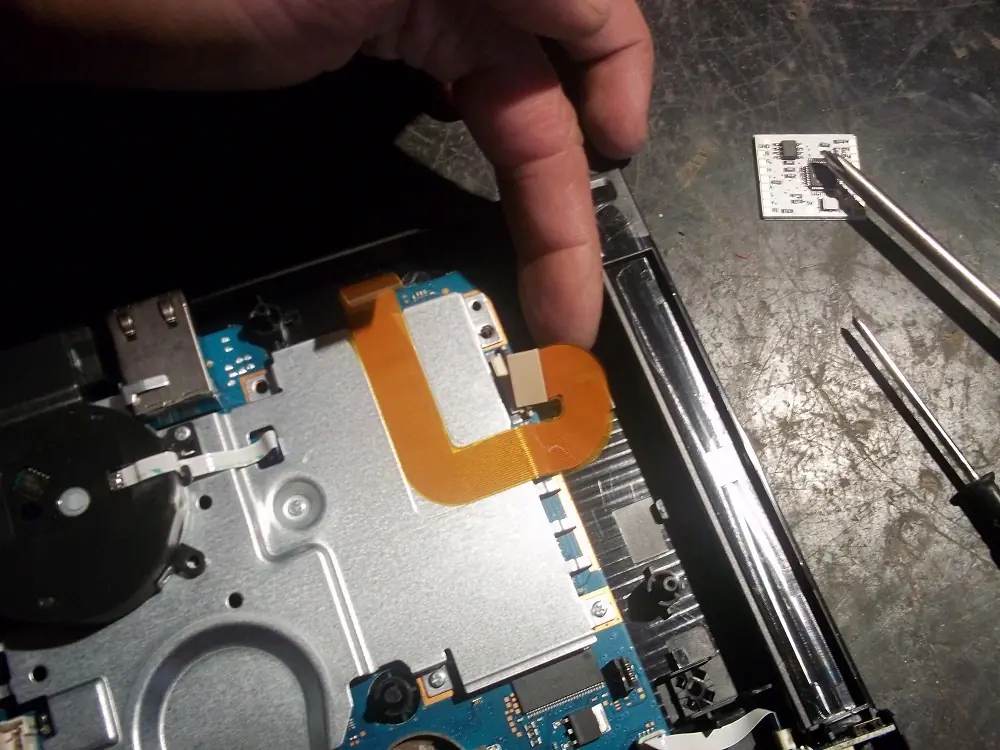

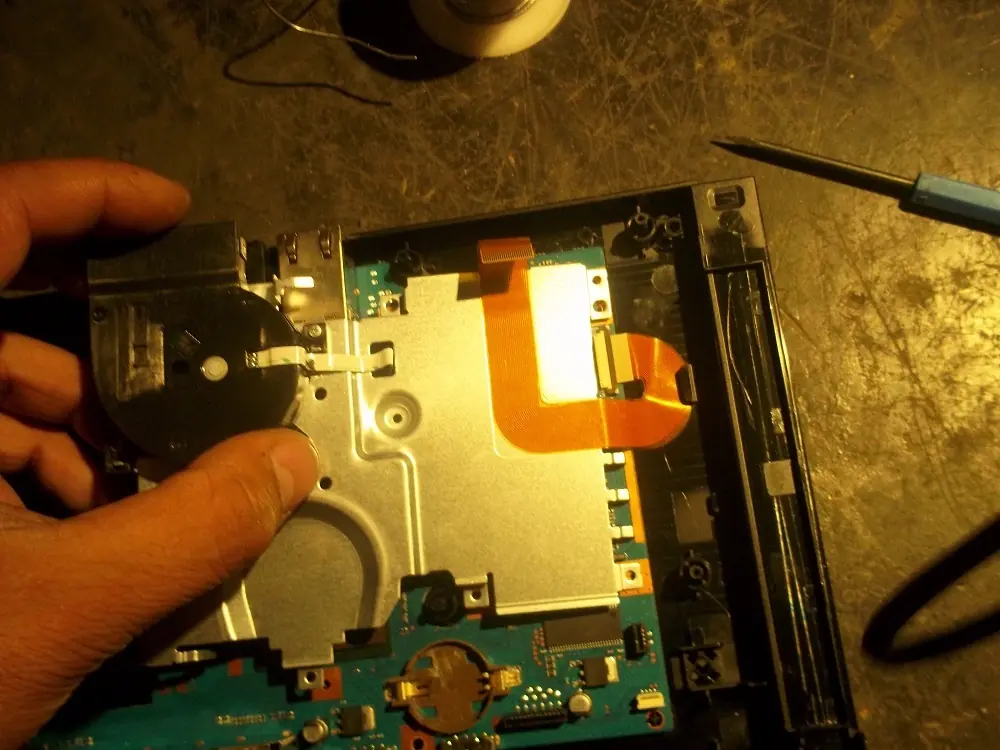

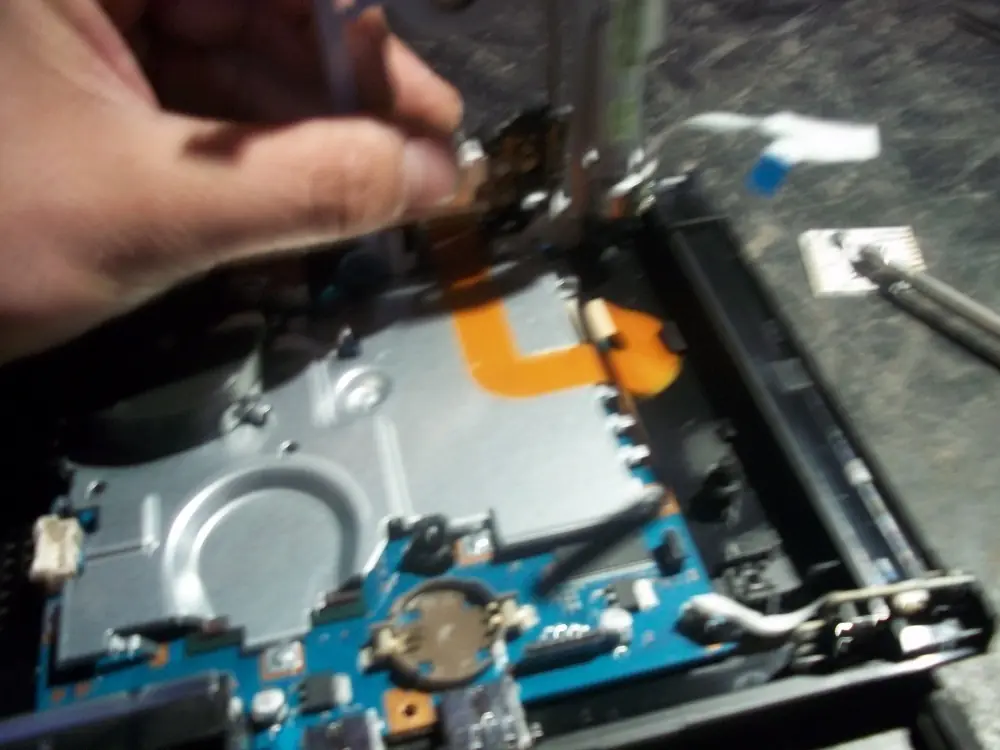

3-Sacar la pila, sacar los flex, levantar hacia atrás el lente y sacar el flex que va hacia la placa, después si sacarlo.

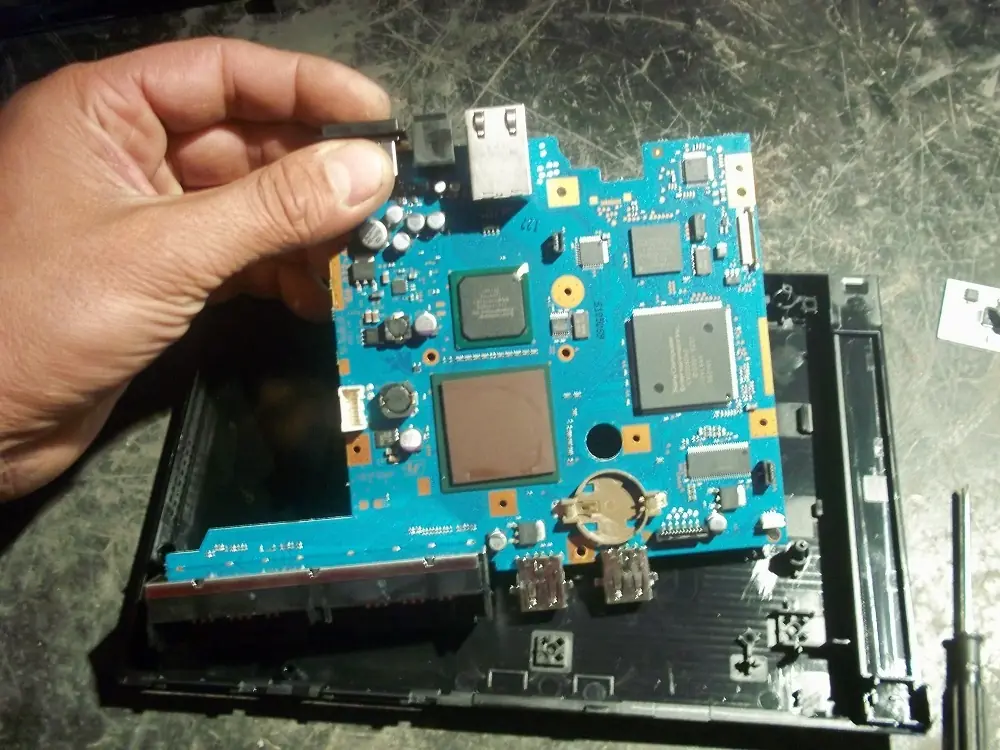

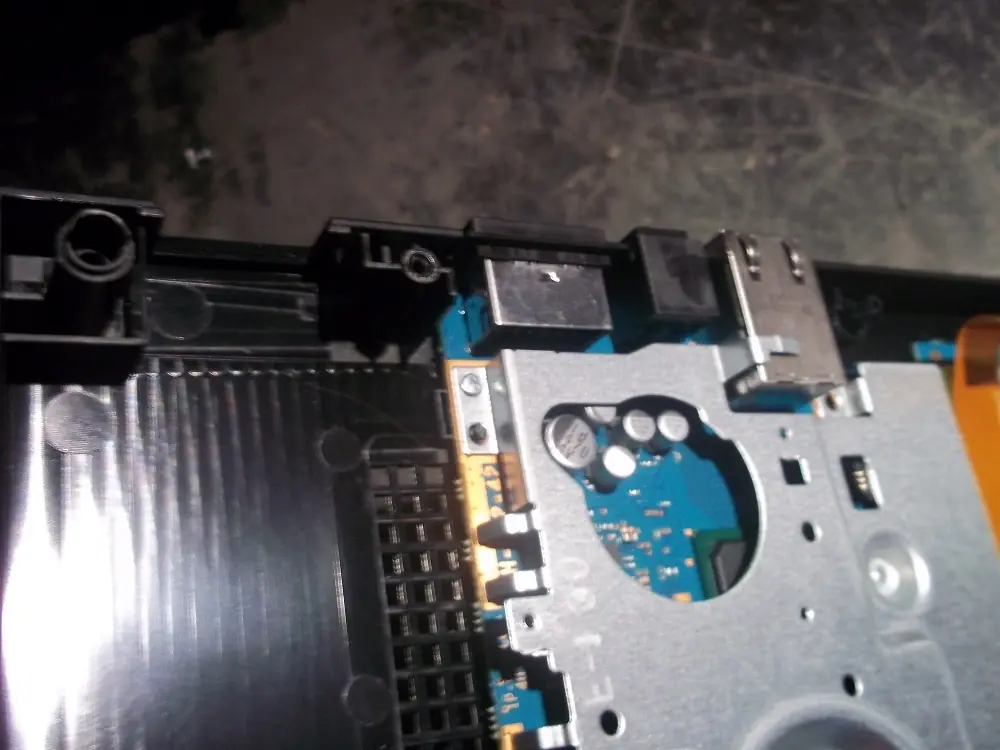

4-quitar cooler,sacar tornillos de chapa que esta junto con la placa, después si retirar la chapa con la placa.

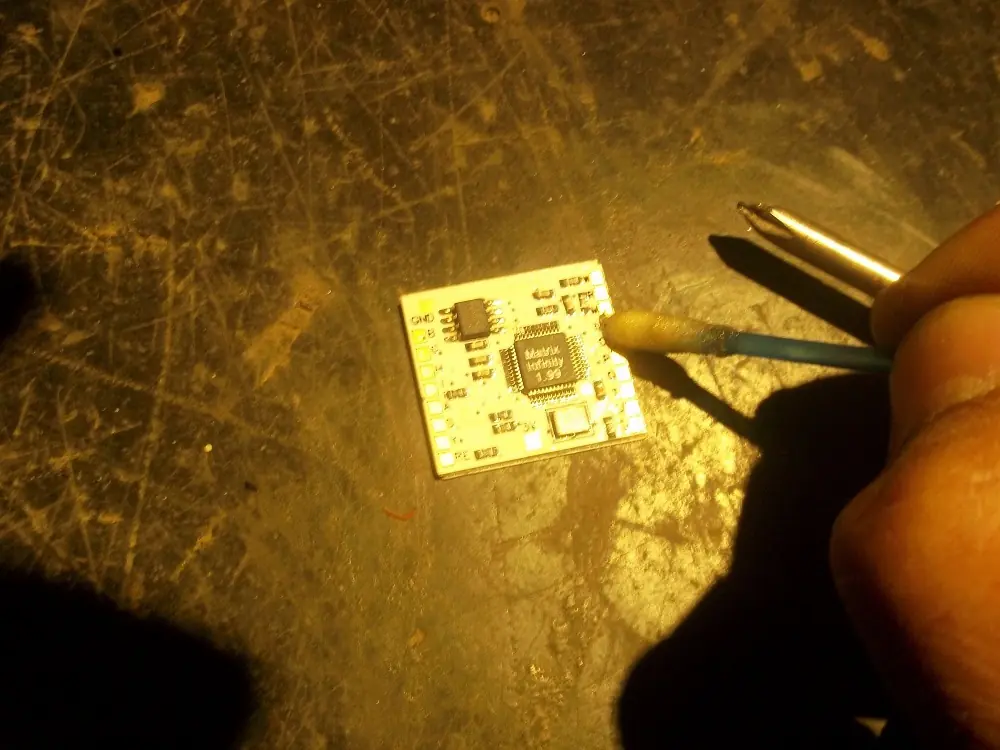

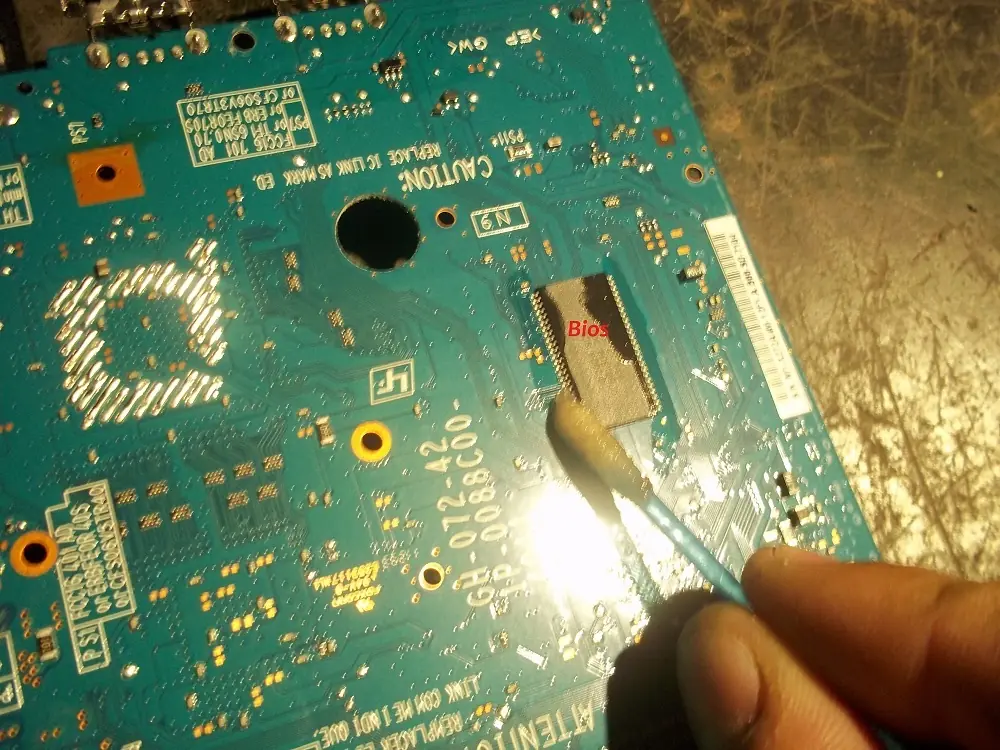

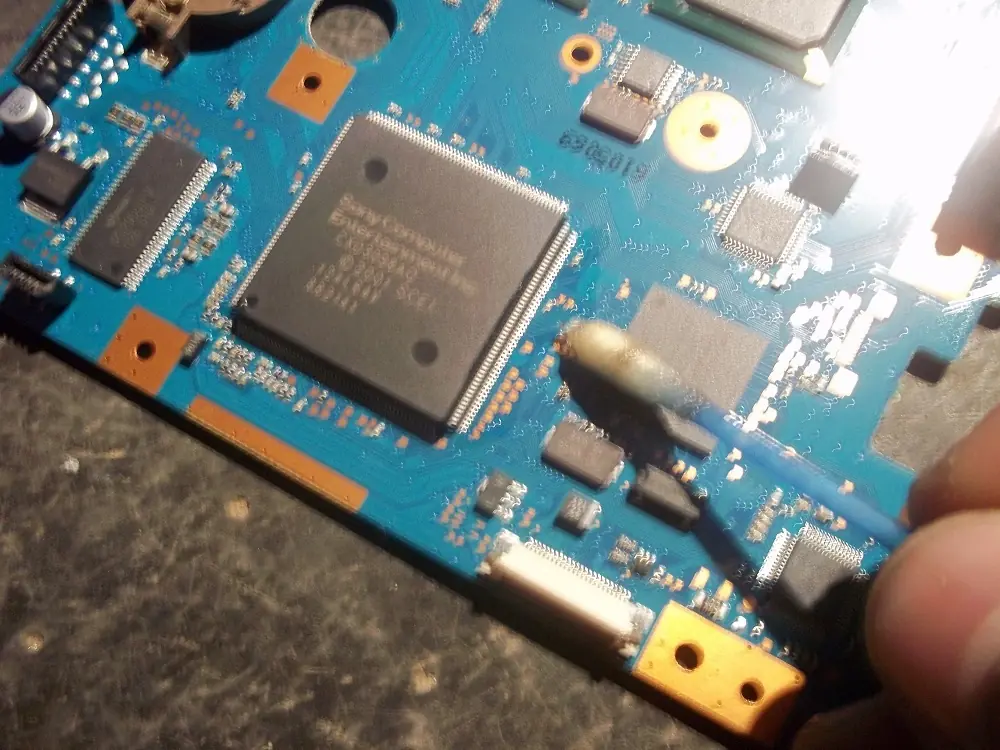

5-aplicar flux en las zonas a estañar

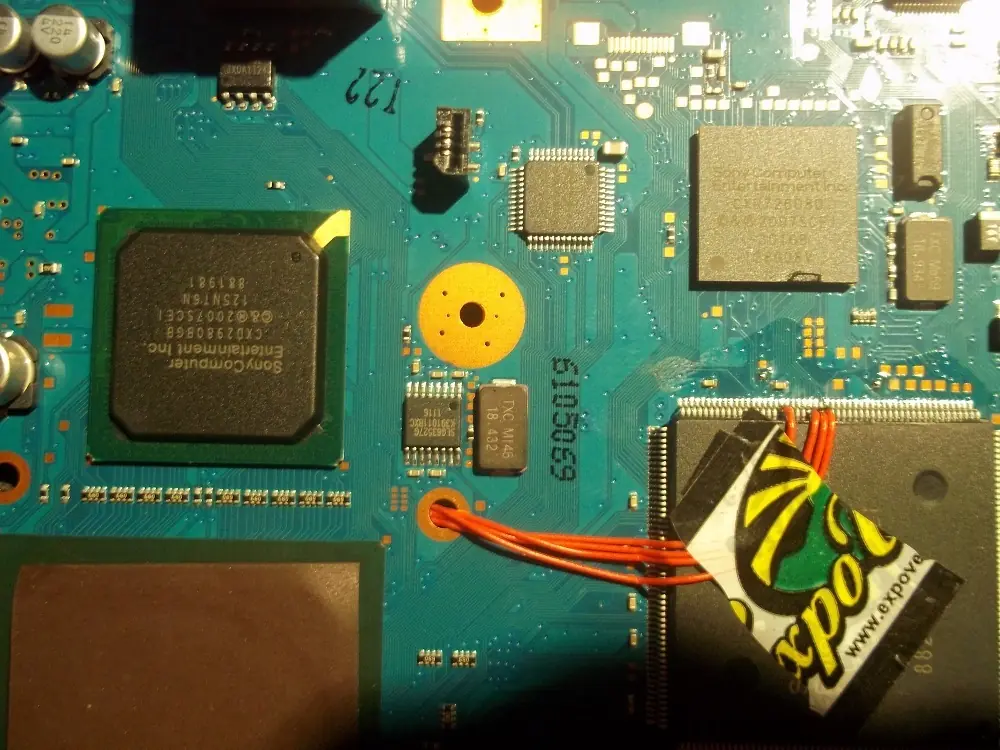

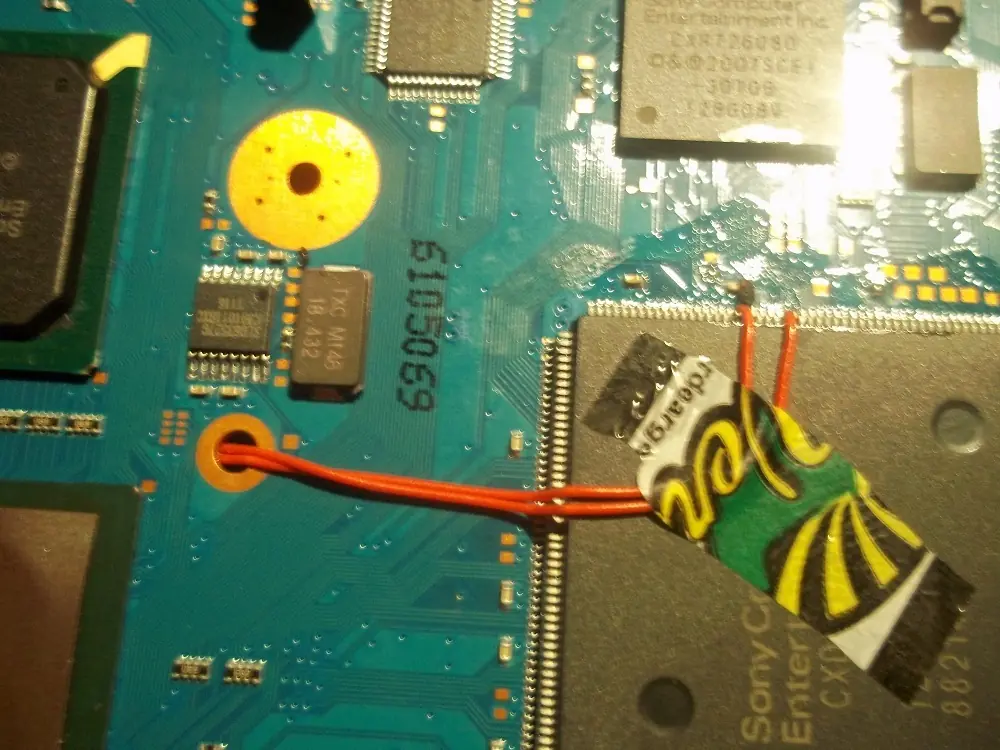

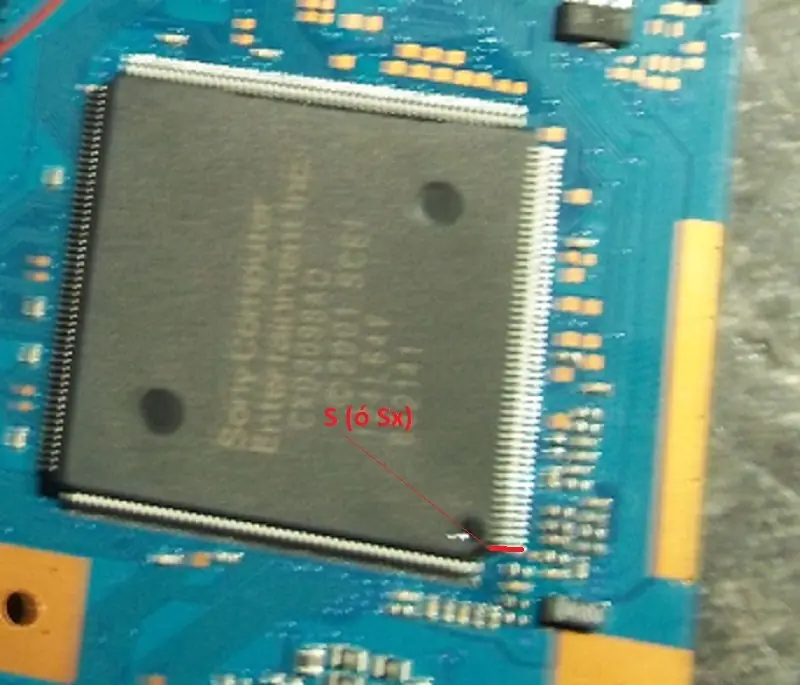

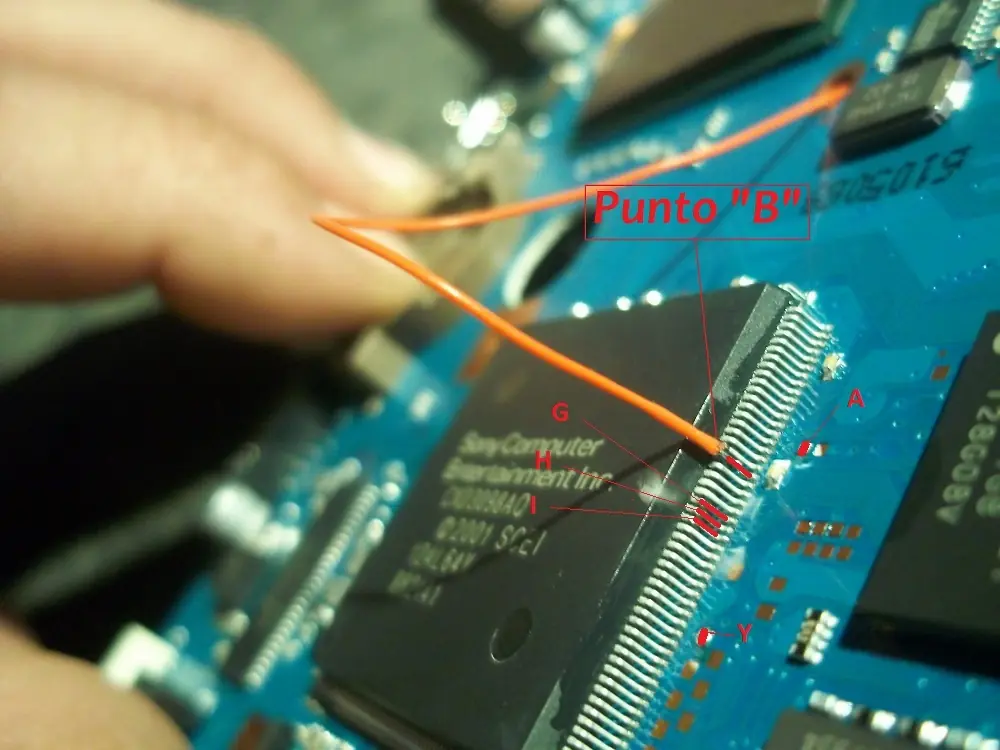

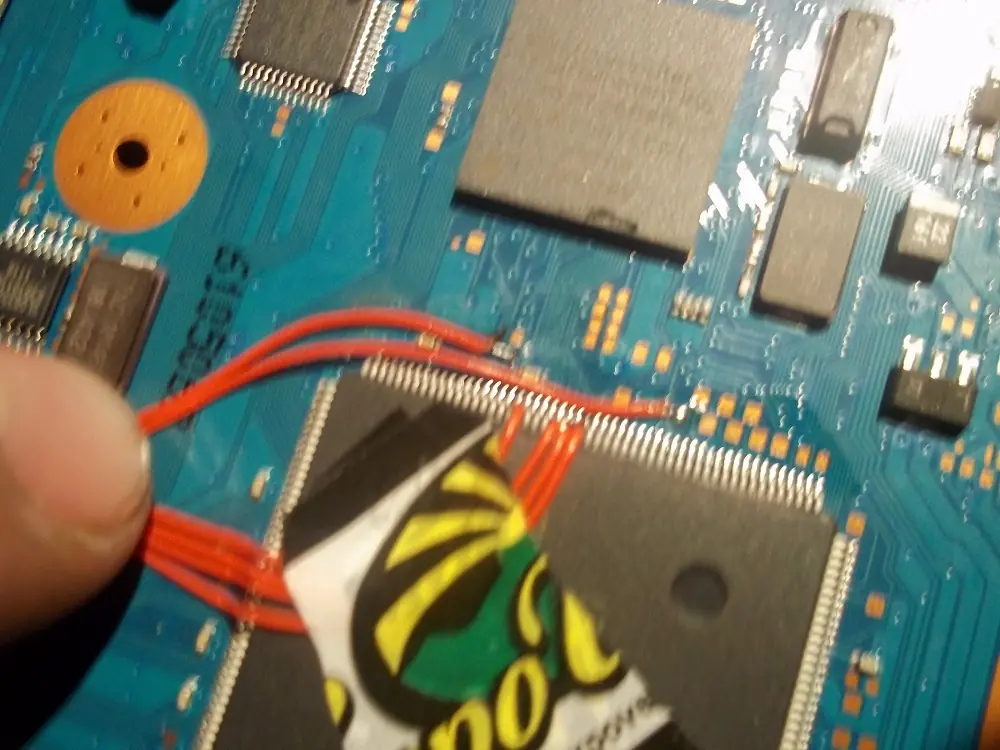

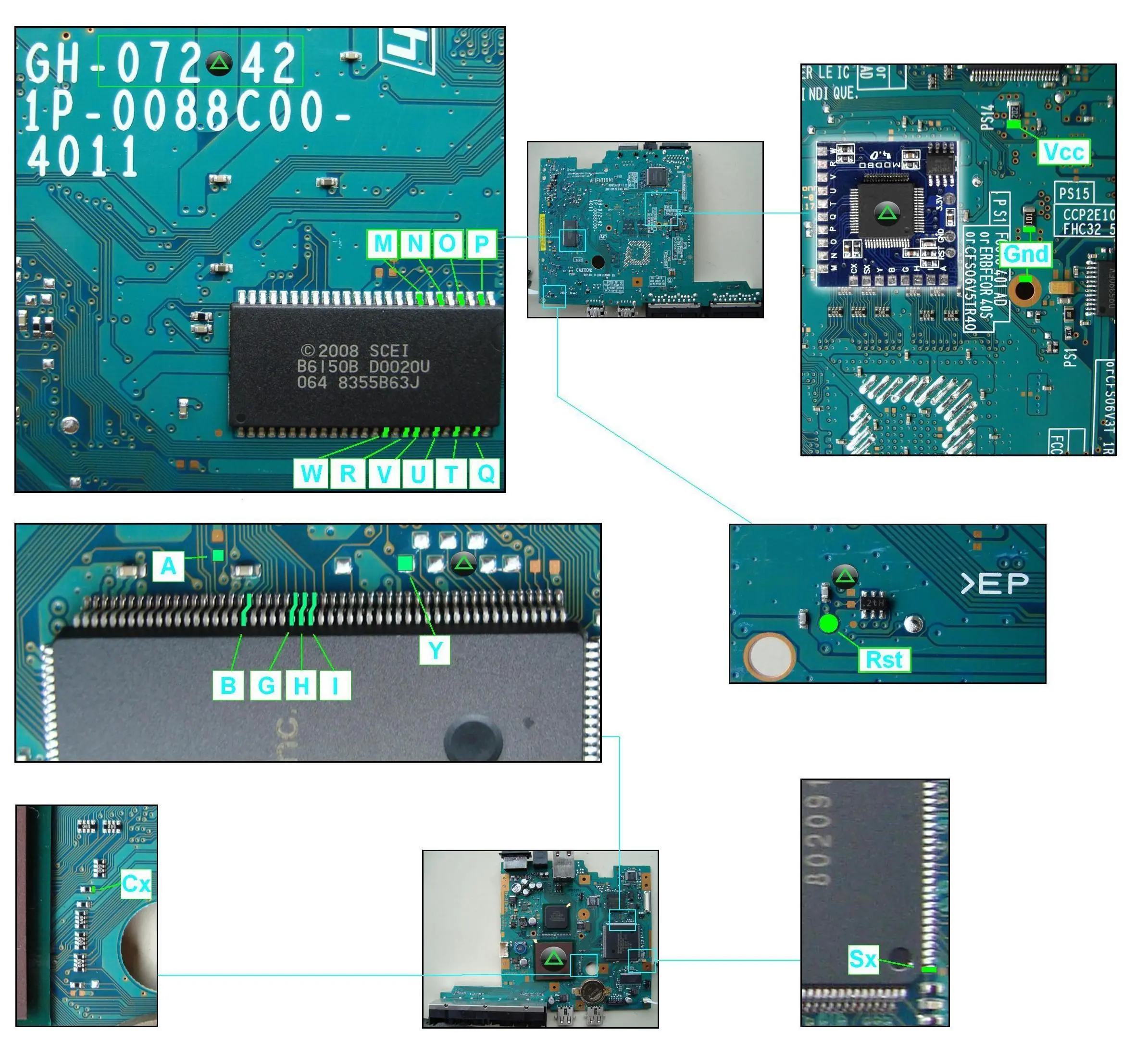

6- soldar los 4 cables (B,G,H,I) en la controladora (ver diagrama)

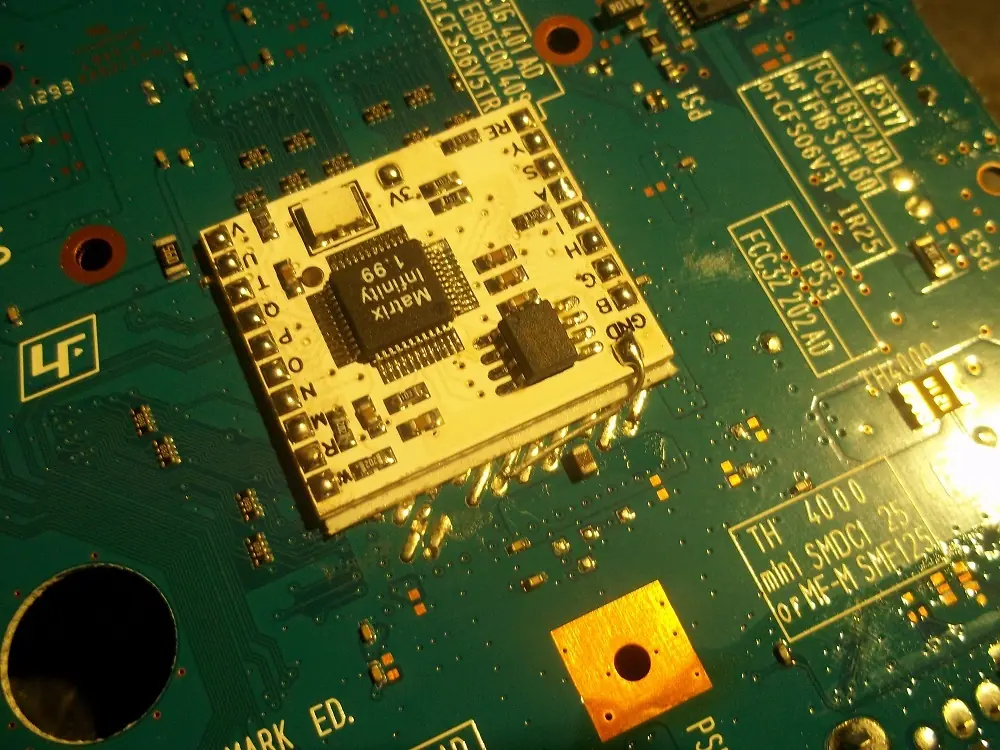

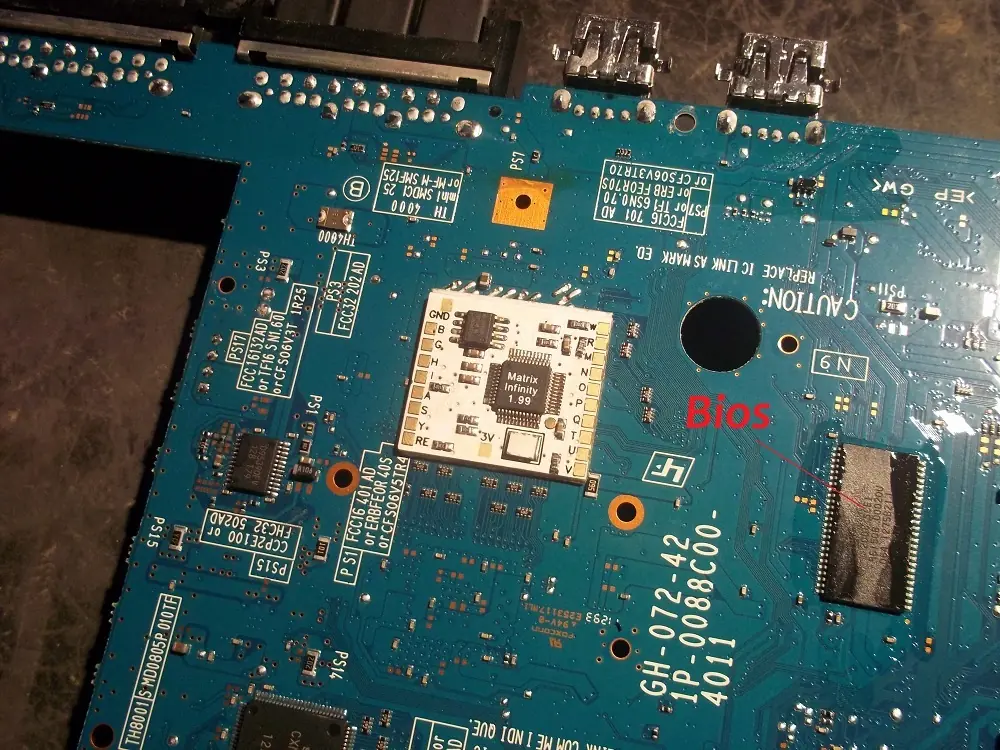

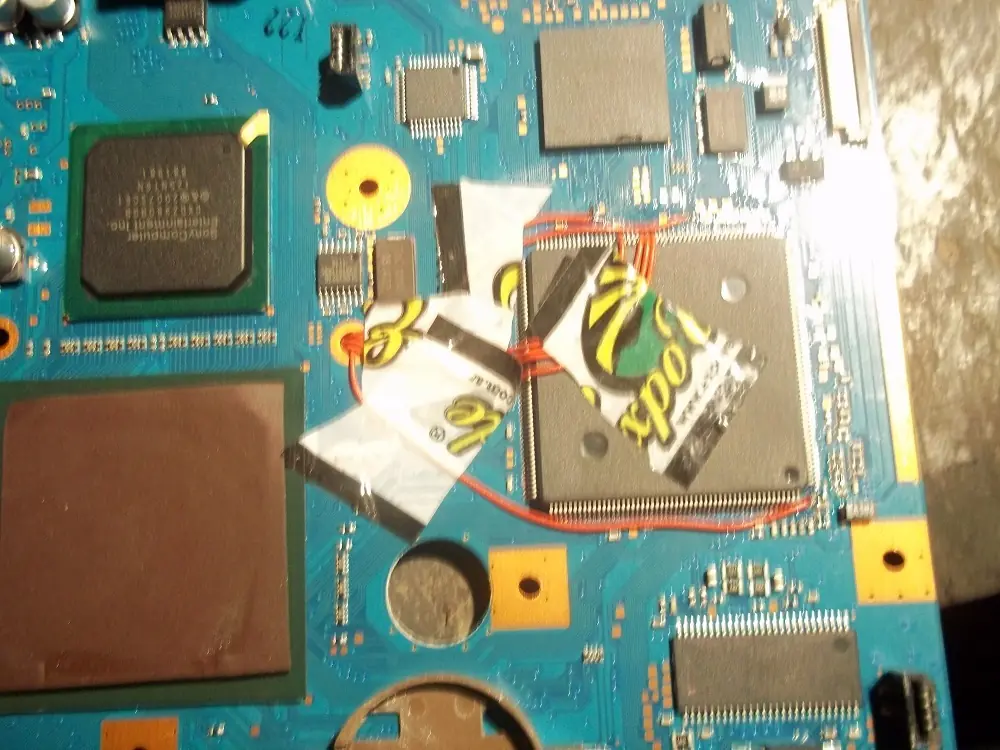

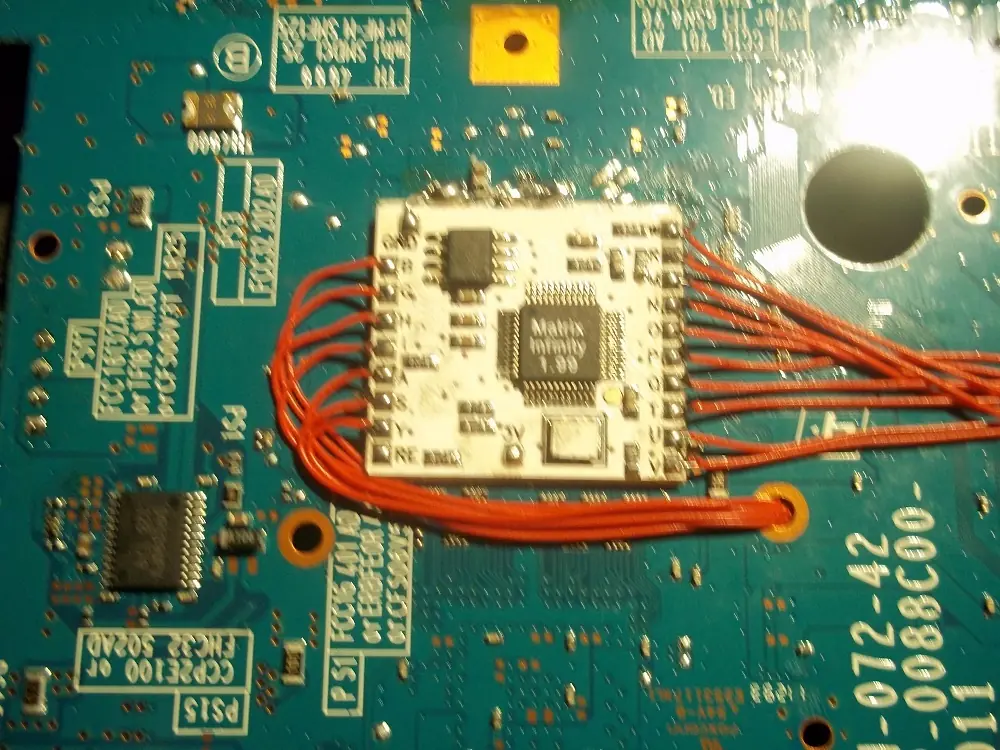

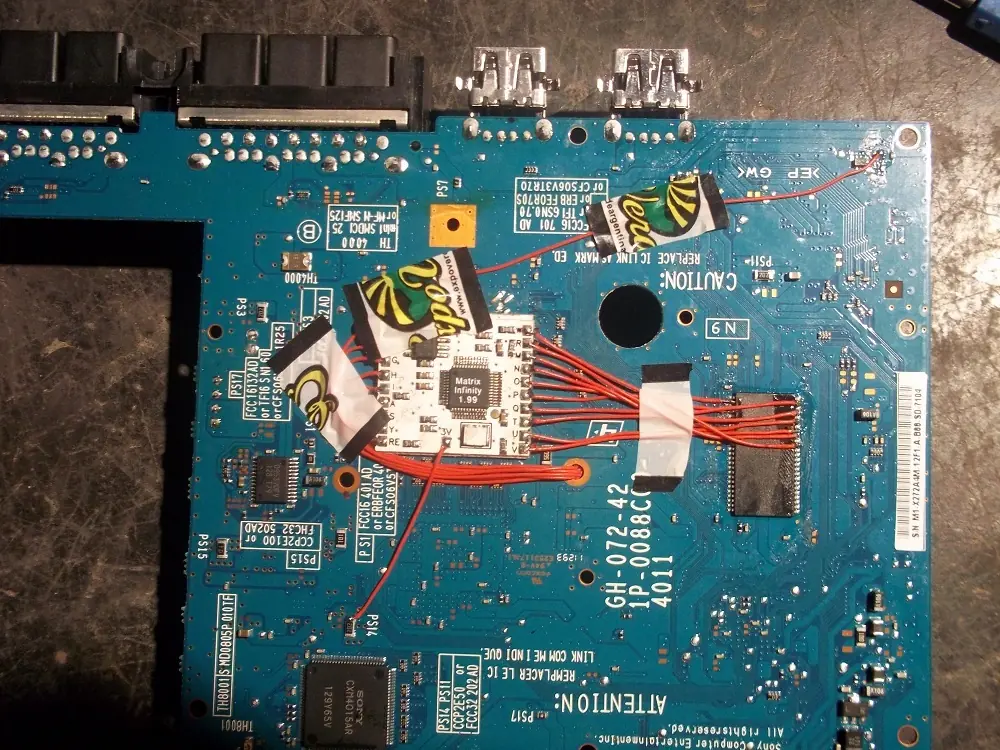

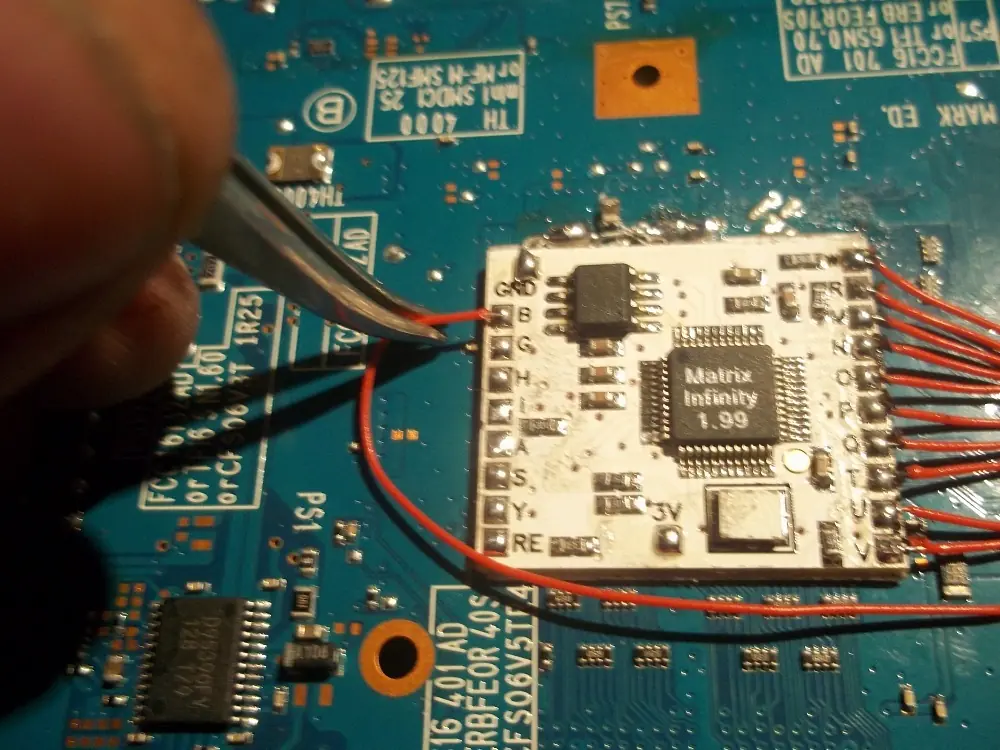

7-pasar los cables soldados hacia el otro lado y soldar al chip matrix (ver diagrama) el cual también soldamos a la placa.

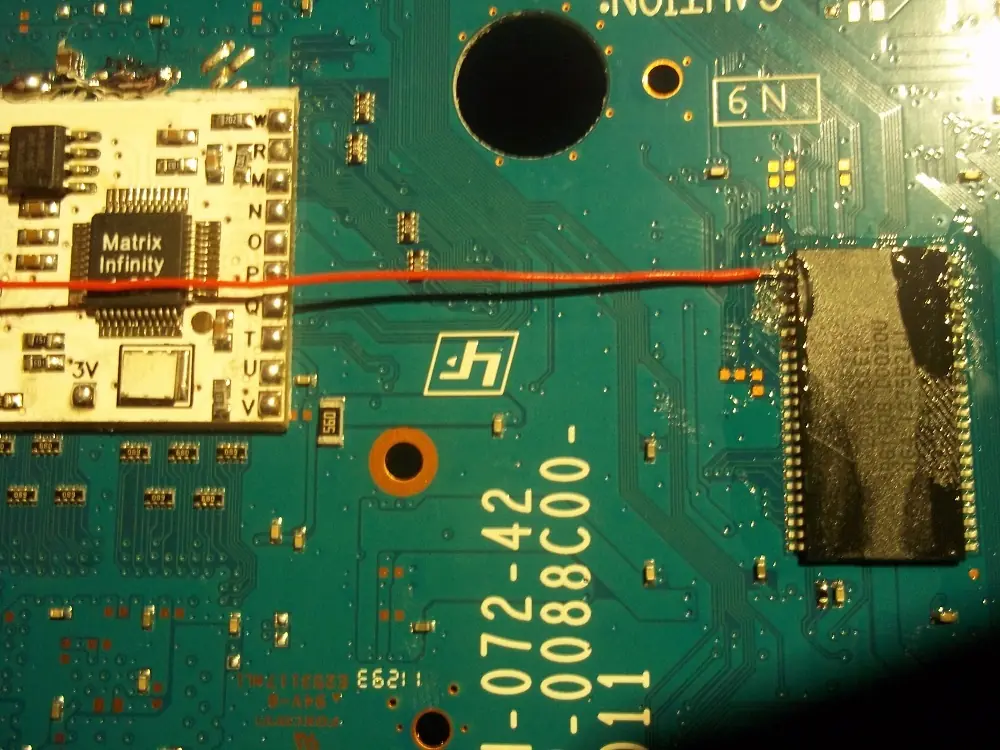

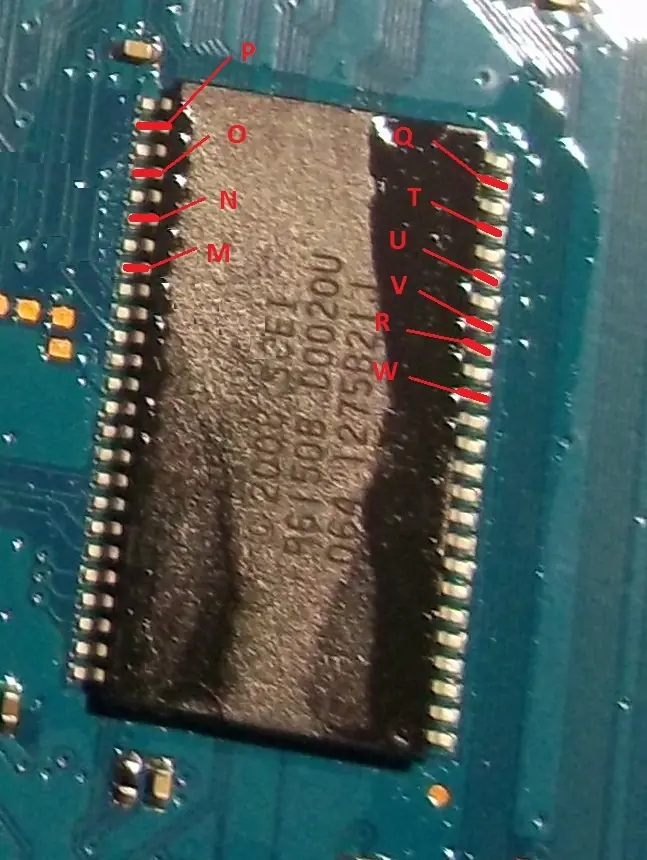

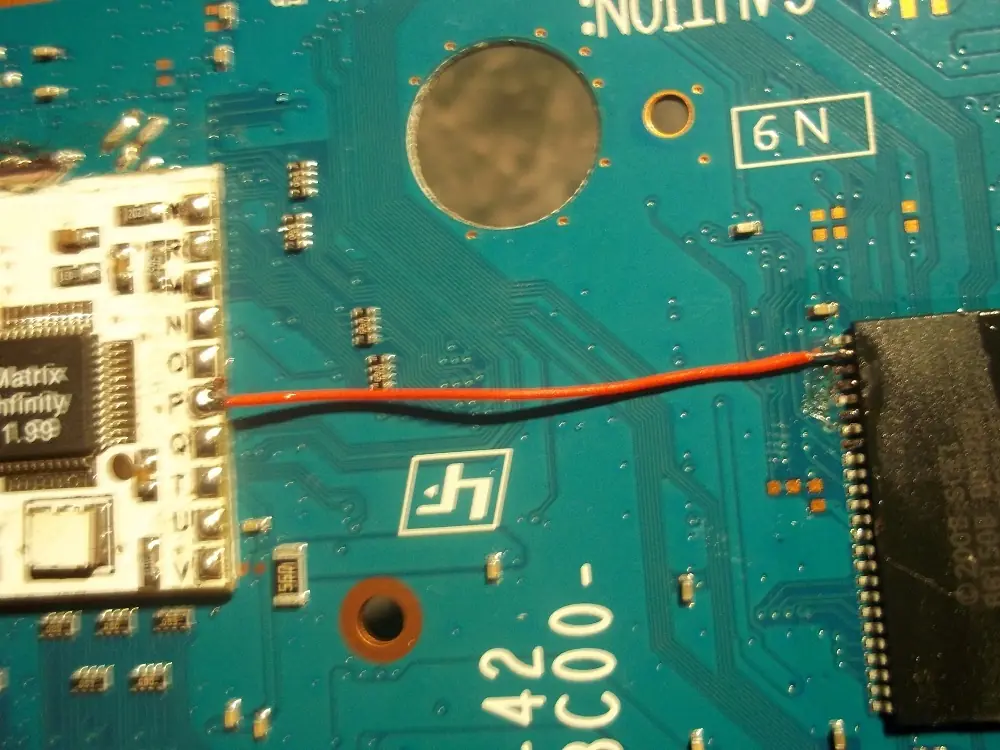

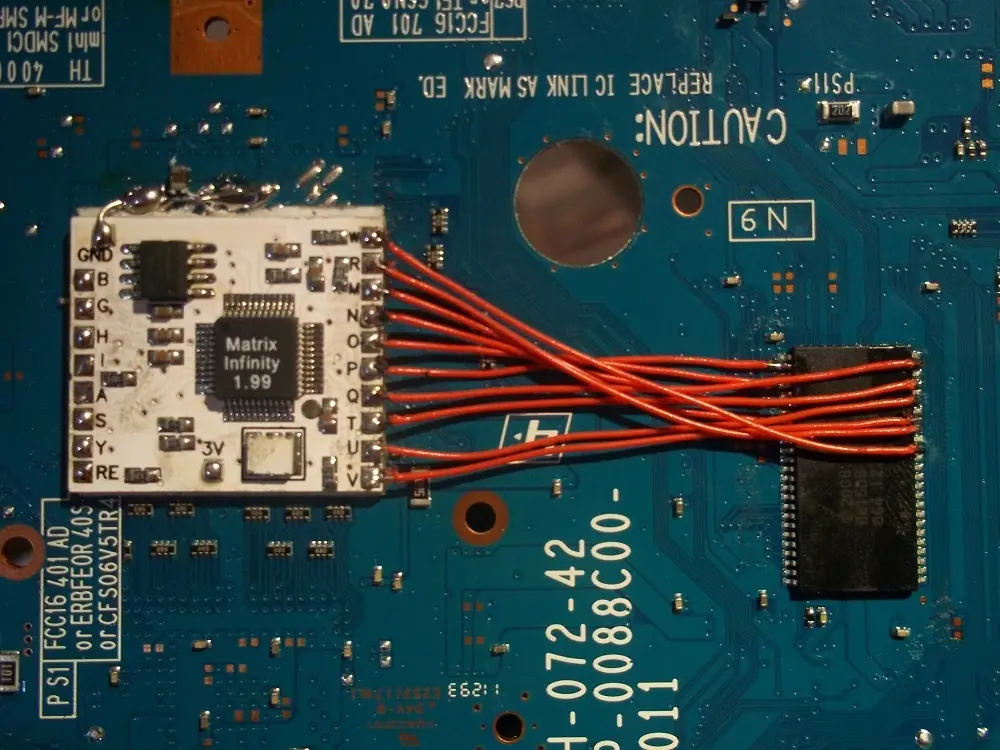

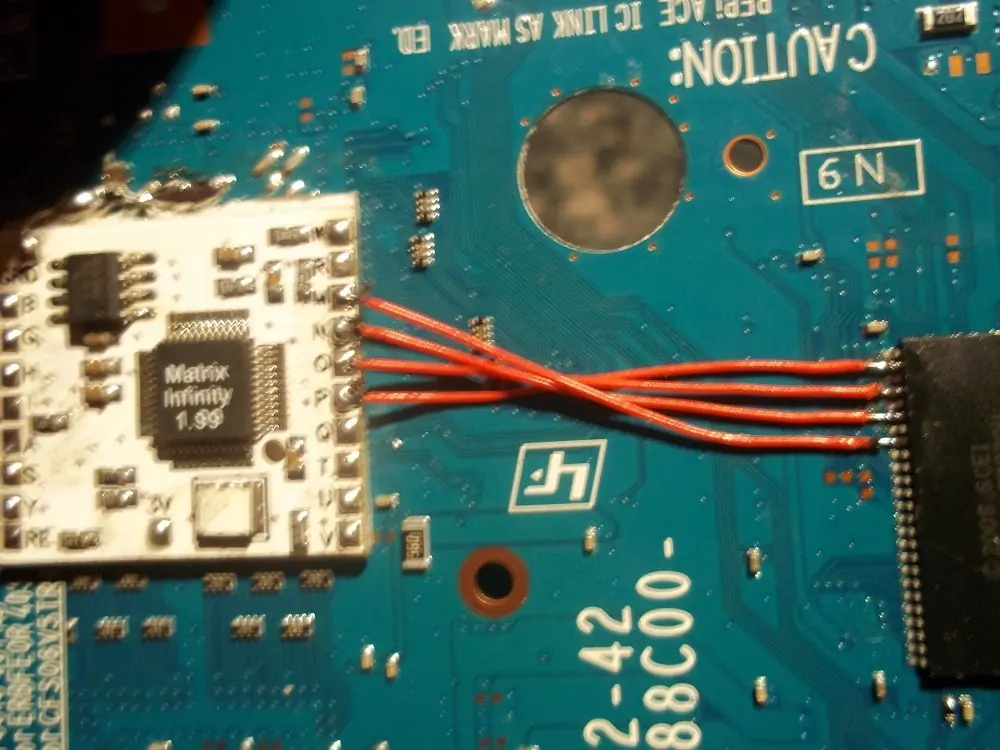

8-Soldar cables del chip del bios al chip matrix (ver diagrama)
9-luego el de 3v y el reset al chip matrix (ver imagenes y diagrama)
10-una vez terminado el diagrama volver a armar la consola con el procedimiento a la inversa y conectar

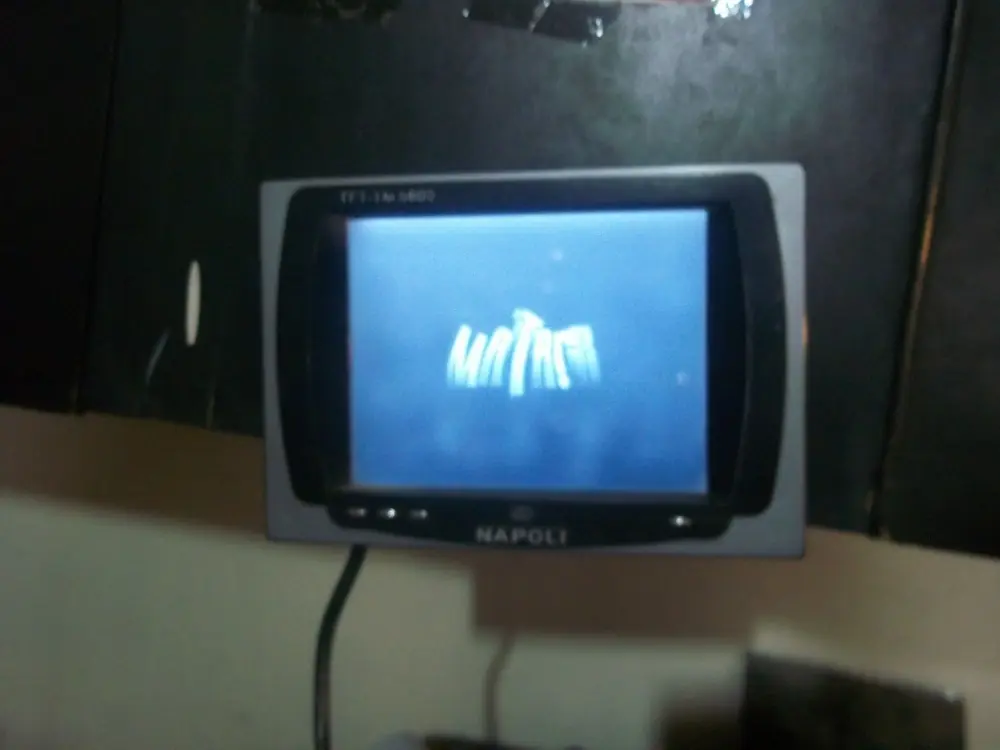

11-encenderla y configurar el chip (apretando los botones circulo y triangulo a la vez)

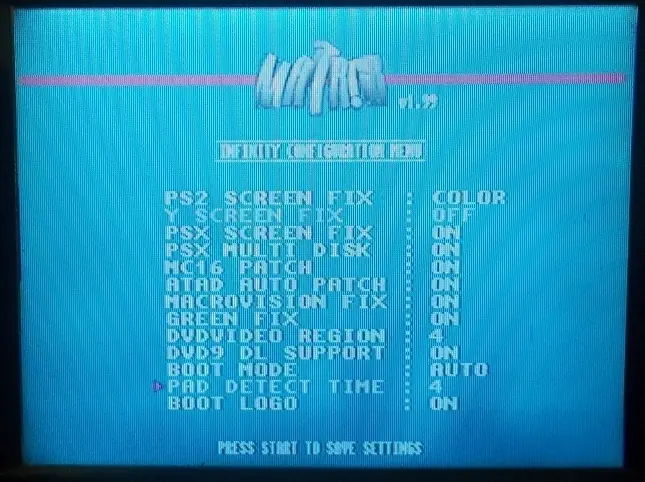

12- editar como muestra la imagen
13-guardar cambios, presionar “start” y luego reset.
Y listo, la play estará lista, bueno este fue una nueva entrega en tutoriales de mi parte, si lo hacen, solo tengan cuidado y paciencia, saludos, hasta la próxima.
