Solucion a la baja tension en la red
Hola hoy les quiero proponer la construccion de un autotransformador elevador de tension para los casos en donde la tension residencial es baja. Usando un autotransformador se pueden obtener los tipicos 220v para alimentar los artefactos mas delicados o de mayor consumo que requieran esa tension para trabajar.
[/url][/IMG]

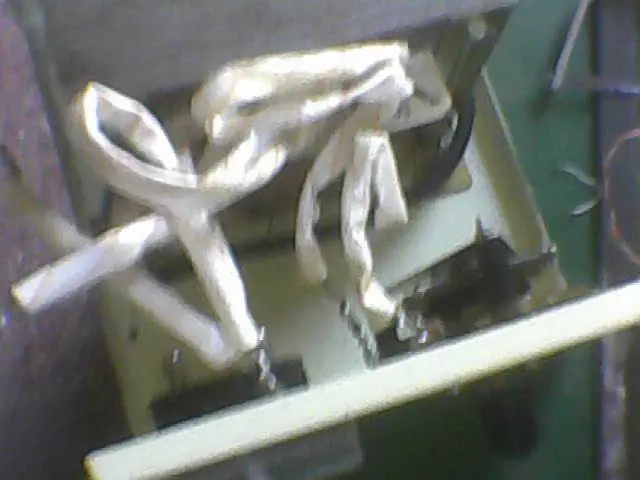

En mi caso lo construi a pedido de mi hermano, porque en el lugar en donde vive tiene baja tension y los aparatos como el microondas y el aireacondicionado no funcionan. La potencia del autotransformador que les propongo construir de de alrededor de 1700 W, suficientes para hacer funcionar un aire o heladera.
[/url][/IMG]
Aqui les dejo los datos para la construccion, tengan en cuenta te es dificil encontrar datos en la red sobre la construccion de este tipo de artefactos, asi que aprovechen que yo ya lo arme y lo probe.Un video:
Materiales:
Carrete laminacion 60050x60
2 kg de alambre esmaltado de 1.2mm
6.7Kg de chapas laminacion 600
Carton para aislar los bobinados, barmiz aislante y otros.
Datos de construccion:
Bobinar 225 vueltas del alambre 1.2mm para la parte comun del autotransformador, luego aislar con prespam y bobinar la parte serie con alambre en paralelo de 1.2mm sacando derivaciones cada 15 vueltas hasta llegar a 45 vueltas y luego seguir para terminar con 60 vueltas.
Recuerden que el neutro es la parte que debe ir al comun de los bobinados y es conveniente colocarle un condensador de 40uF a la salida para compensar el factor de potencia, se obtendran derivaciones de entrada para 150,160,170,180 y 220 v. Lo ideal es agregarle un detector de sobretension por si sube la tension de la red.
[/IMG]
Espero les sirva y cualquier duda mensaje privado y los voy a ayudar.
