Como quitar y limpiar tu placa de video (paso a paso con imagenes propias)
Hola amigos de T!, hoy les voy a mostrar paso a paso como quitar y limpiar su placa de video, ok empecemos.
Materiales:
Destornillador Plano
Destornillador Philip
Pinza larga
Pincel de pintura N°15 (que sea blando)
Compresor (no es necesario pero si lo tienen mejor)
Grasa Siliconada (se lo consigue en las tienda de Electrinica y es muy barato)
Una Placa de Video
Desarme:
Lo primero que hacemos es desenchufar toda la PC (desconectar todo mouse, teclado, cable de audio, ETC.)
nos ubicaremos en un escritorio comodo para trabajar tranquilos.
una vez deconectado todo y ubicados en un lugar comodo empezaremos con el desarme o despieze
si tienes adaptadores de DVI a VGA conectados quitalos o no podras sacar la placa.
Una vez quitado el/los adatador/es prosedemos a abrir la tapa de la PC quitando los 2 o 3 ternillos que tiene
detras en la parte derecha (mirando desde atras de la PC) una vez quitado los tornillos, tiramos con un pequeño golpe la tapa, hacia atras para que destrabe y quitamos la tapa, para poder ver sus elementos interiores (Hardware).

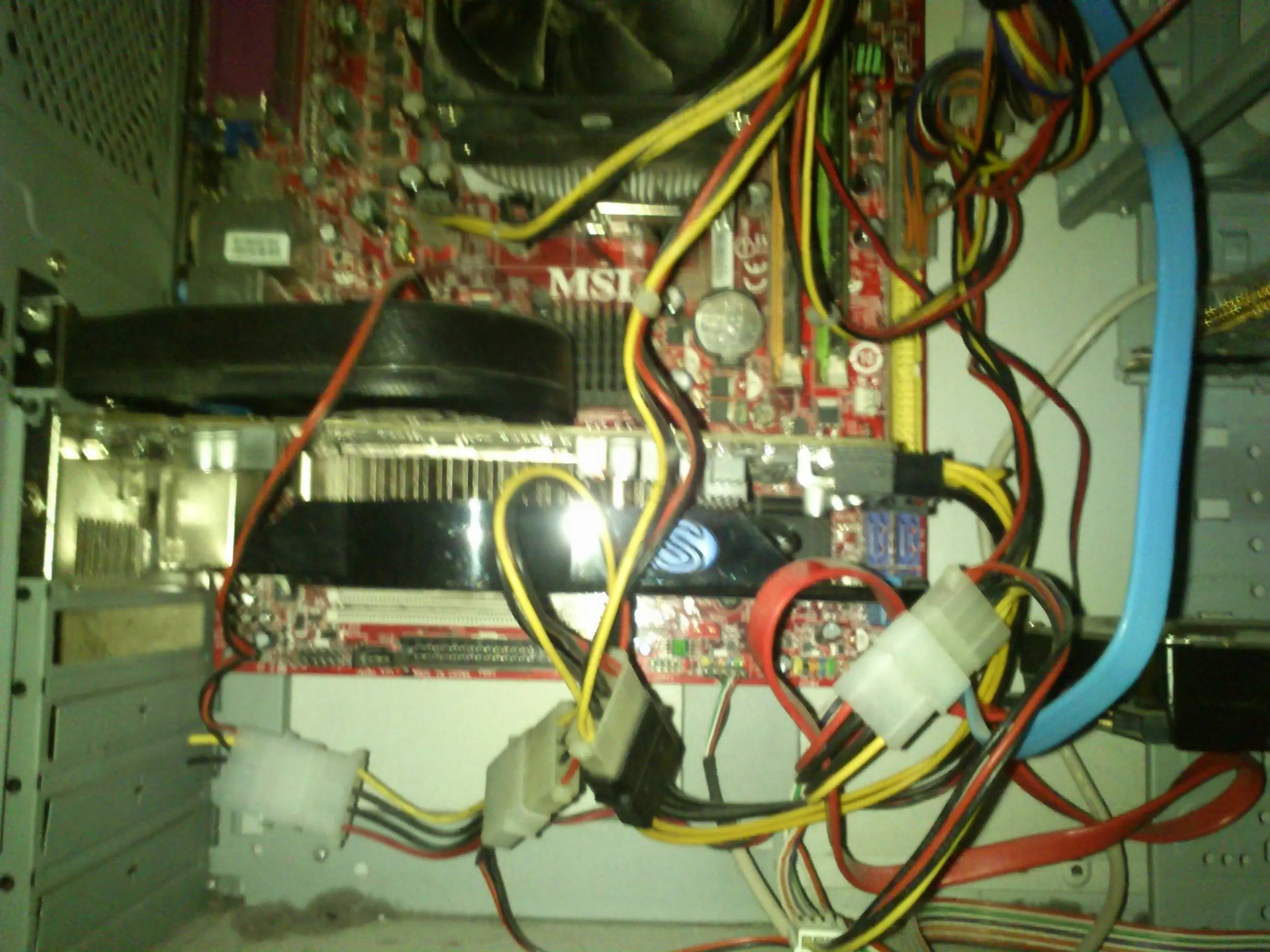

Lo primero que haremos es quitar los cables que molestan (los corremos o los desconectamos)
si posees una Placa de Video de gama media alta en adelante es probable que tengas que desconectar el cable de alimentacio extra que tiene
Luego de haber quitado la alimentacion extra pasaremos a desatornillar el pequeño tornillo con el que se sostiene la Placa de Video en la parte de atras de la PC (del Gabinete)
Cuando terminemos los anteriores pasos y la placa este toda desconectada
Pasaremos a sacarla.
Desmontaje del SLOT:
Lo que haremos ahora es tirar de la parte de atras de la placa (muy suavemente) para que de desconecte
Y luego hacemos lo mismo con la parte de adelante para que termine de desconectarse toda
Todas las placas se quitan de la misma forma
Despieze de la placa:
Una vez que tengamos nuestra placa desconectada
Si tienes este tipo de placa sigue los pasos si no salteate esta parte asta la otra placa
Lo primero que haremos es quitar el disipador (pueden variar teniendo cooler o no)
¿como de quita? facil solo tienes que presionar los seguros del lado de abajo de la placa
Una ves precionado, el disipador saldra muy facilmente
La otra placa es casi lo mismo pero con tornillos

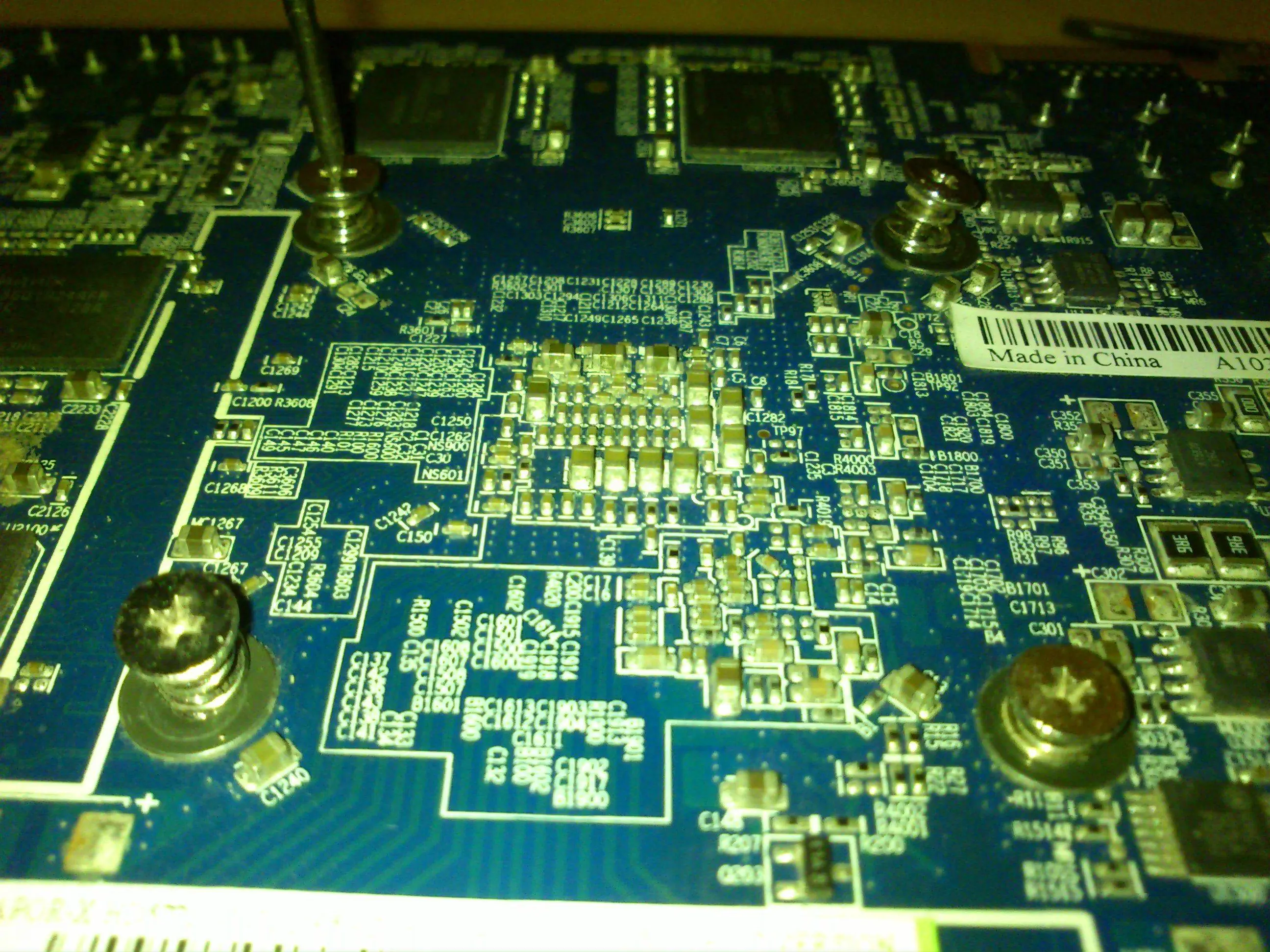

Lo unico que tienes que hacer es darla vuelta y quitar los cuatro tornillos que sostienen al disipador
Una vez quitado los cuatro tornillos, den vuelta la placa denuevo y DESPACIO Y CON MUCHO CUIDADO quitamos el disipador

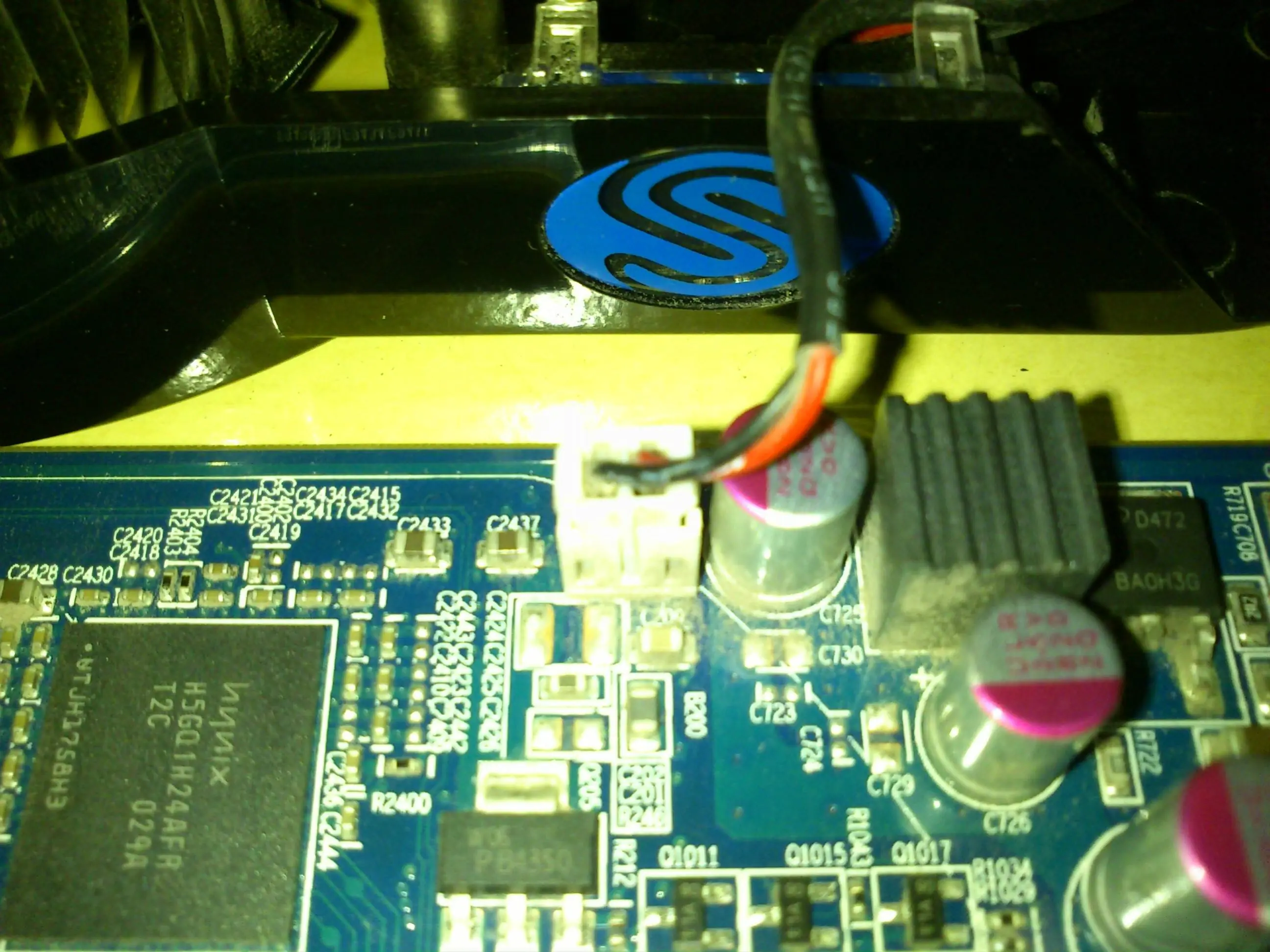

Luego desconectan el cooler
y listo Placa desconectada y desarmada
Limpieza:

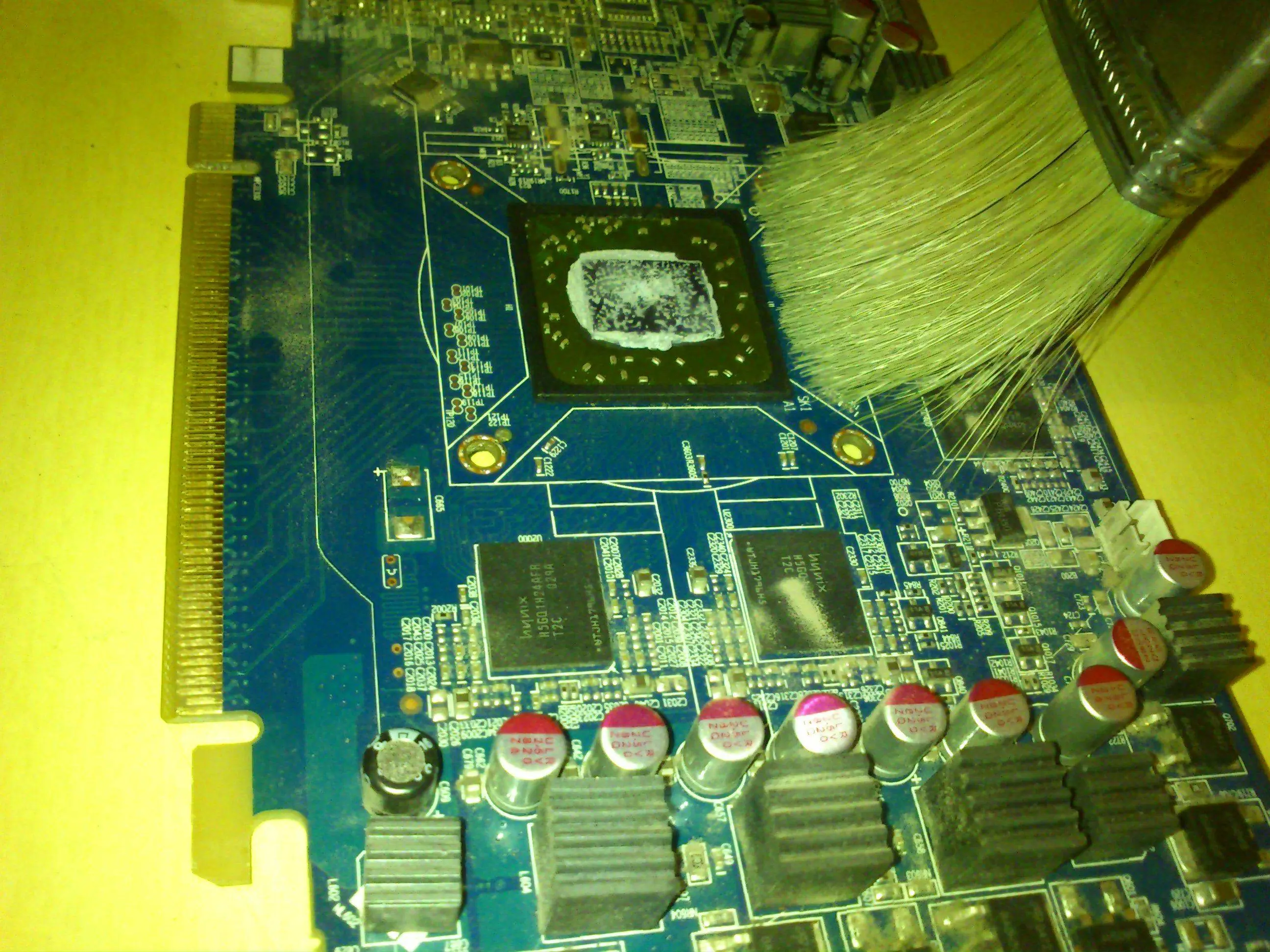

Muy bien asta aqui, ahora a limpiar. Con el pincel, quitamos toda la tierra de la placa como en las siguientes imagenes
Una vez limpiada las placas pasaremos a limpiar los disipadores primero desarmamos el de la placa grande (Ati 5770 Vapor-X), lo que haremos es quitar los cuatro tornillos de la foto
Una vez quitado los tornillos sacamos la parte plastica de la placa y la limpiamos con el pincel (se puede limpiar tambien con el compresor de aire tanto el disipador como la placa de circuitos)
La parte del disipador que tiene la grasa siliconada la limpian con un trapo
y al GPU le hacen lo mismo
MUCHO CUIDADO CON LOS QUE SON DE ESTE TIPO NO LO MANOSEEN MUCHO SOLO LO NECESARIO Y LO MENOS PISIBLE, SOLO QUITEN LA GRASA DE ARRIBA (imagen de abajo)
Armado:
Muy bien todo perfecto hasta aca, ahora ya limpiamos nuestra placa solo falta armarla que es lo mismo pero alreves
lo primero sera armar el disipador con el plastico
ahora usaremos la grasa siliconada que compraron o robaron nose depende

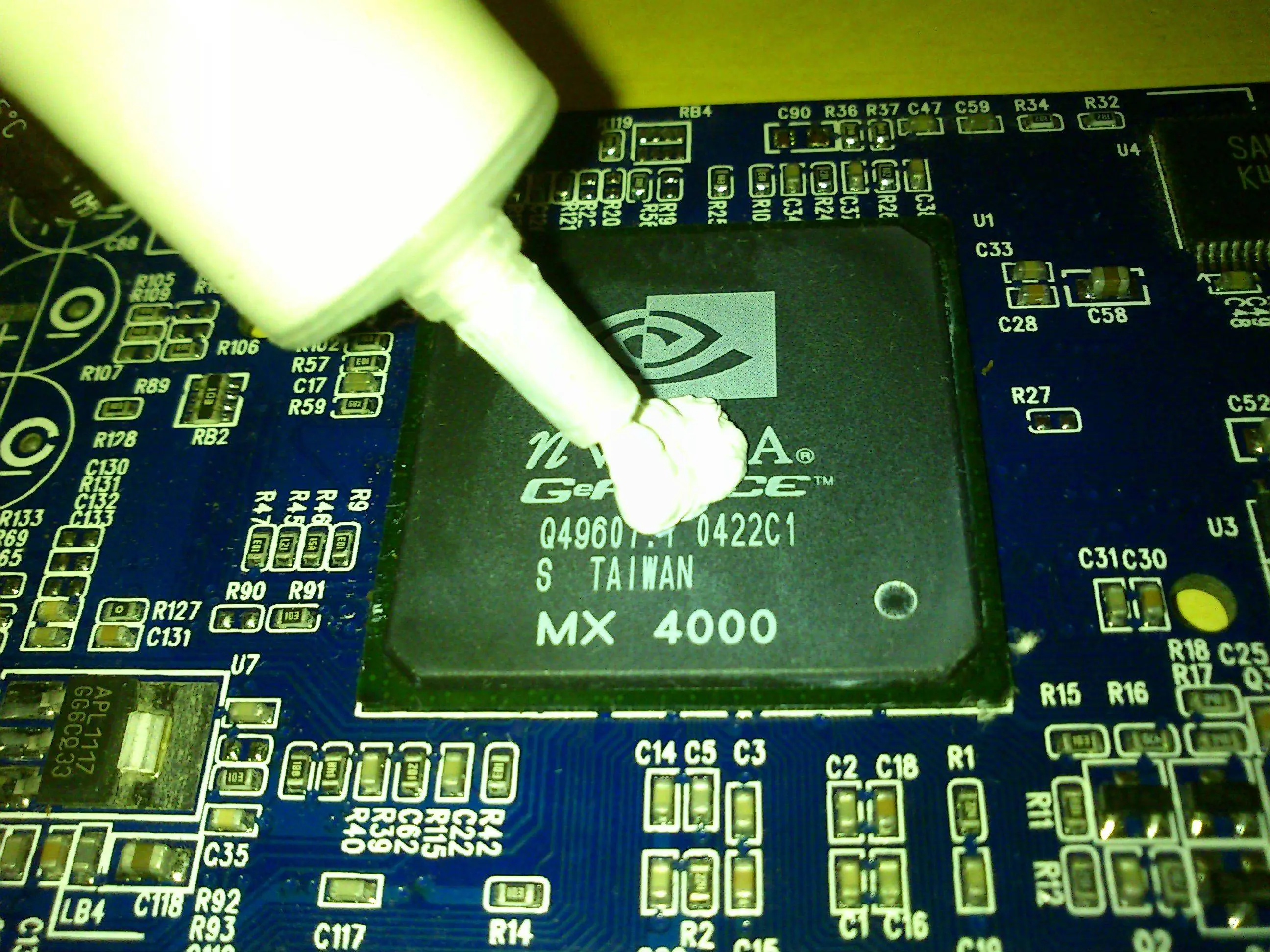

le pondremos solo un poco encima de los Chip (GPU) recuerden solo un poco
ahora solo conectamos el cooler y ponemos el disipador
Luego atornillamos o ponemos las trabas a presion y listo
Bueno eso fue todo espero que les alla gustado y recuerdo comentar es valorar mi trabajo
