Hola, este post seguro lo habrán visto varias veces, pero este lo intenté yo. Y le agrego algunas imágenes que saqué yo para que vean cómo es
Ya lo había posteado hace un año y pico pero me lo borraron porque tenía un link de MEGAUPL0AD
Espero les guste.
Pará pará pará. O sea que podré ver así .... ?
Nah. Pero igual se ve un poco extraño y hay cosas interesantes para las cuales usarla
Nah. Pero igual se ve un poco extraño y hay cosas interesantes para las cuales usarla
El CCD de la cámara (el sensor) por naturaleza tiene la capacidad de captar una pequeña porción del espectro infrarrojo conocido como "infrarrojo cercano". Es por eso que se le añade un filtro para que no se vea feo

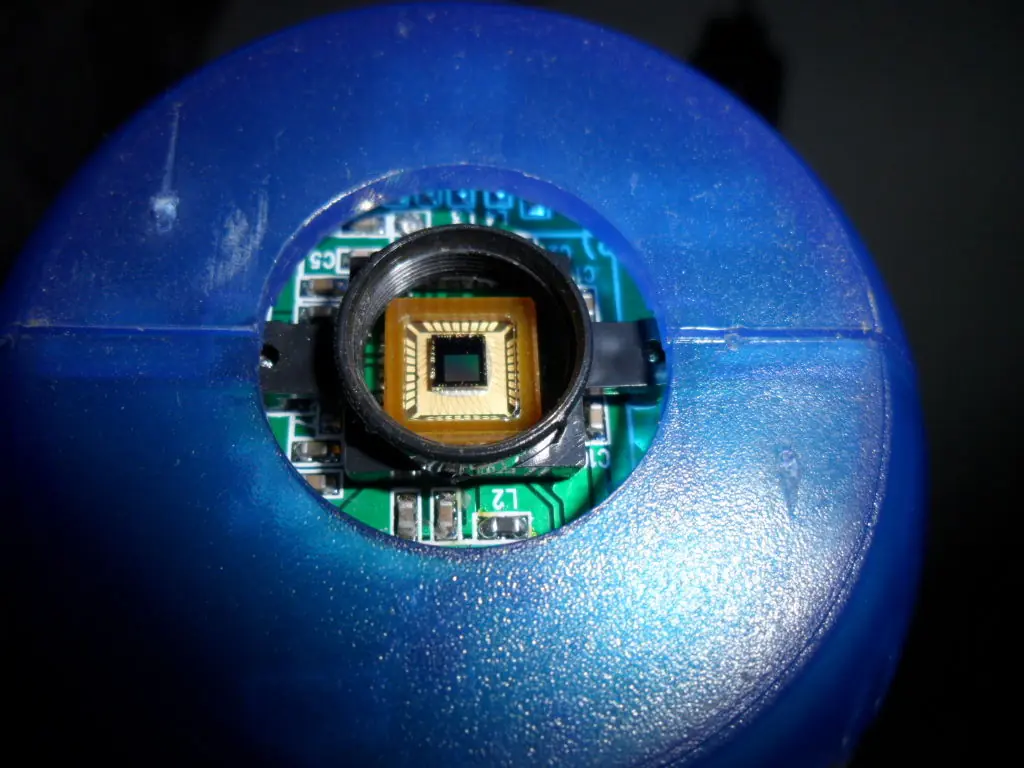

CCD de la cámara web
¿Cuál es el infrarrojo cercano?
Luz visible (Visible), infrarrojo cercano (Near IR), infrarrojo medio (Medium IR) e infrarrojo lejano (Far IR).
Materiales

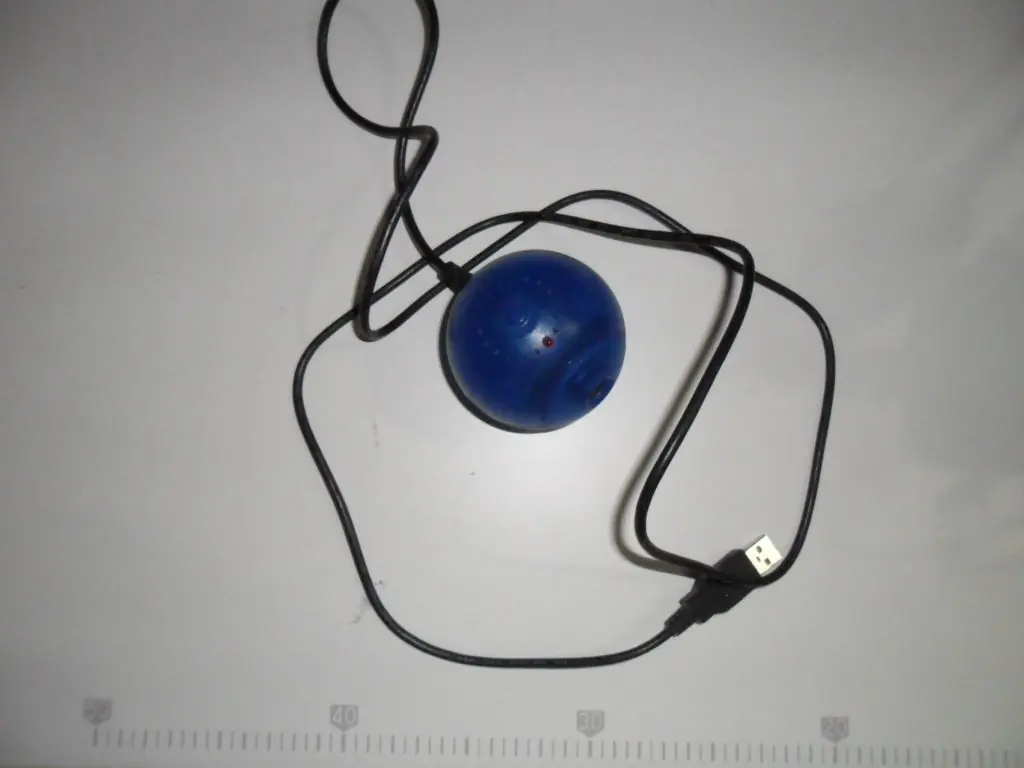

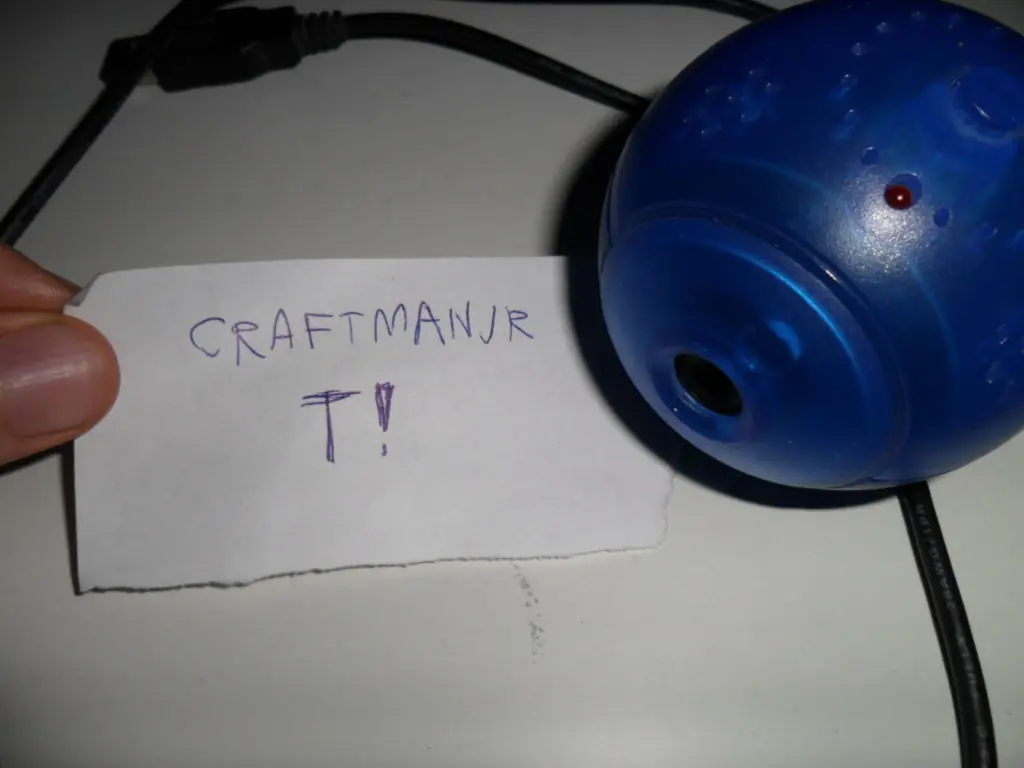

> Una webcam usada, o trucha (si tenés una mejor, adelante)
La que usé la compré por $5 hace unos 4 años. Tiene 640x480 de resolución... nada comparada con las de ahora. Igual saqué las fotos con menor resolución
> Y un alfiler o varilla de metal resistente y finita.
Dependiendo de la cámara podrían necesitar un destornillador también.
Luz visible (Visible), infrarrojo cercano (Near IR), infrarrojo medio (Medium IR) e infrarrojo lejano (Far IR).
Materiales
> Una webcam usada, o trucha (si tenés una mejor, adelante)
La que usé la compré por $5 hace unos 4 años. Tiene 640x480 de resolución... nada comparada con las de ahora. Igual saqué las fotos con menor resolución
> Y un alfiler o varilla de metal resistente y finita.
Dependiendo de la cámara podrían necesitar un destornillador también.
1º Retirar el filtro infrarrojo

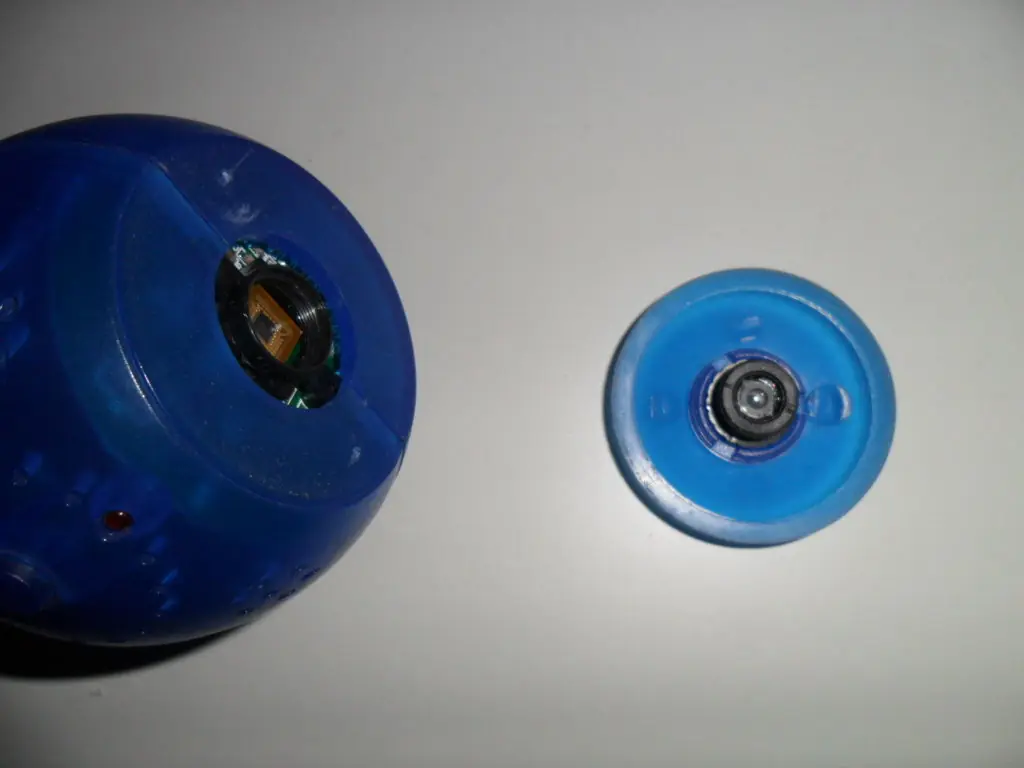

Desenroscar la tapa de la cámara, que cubre el CCD

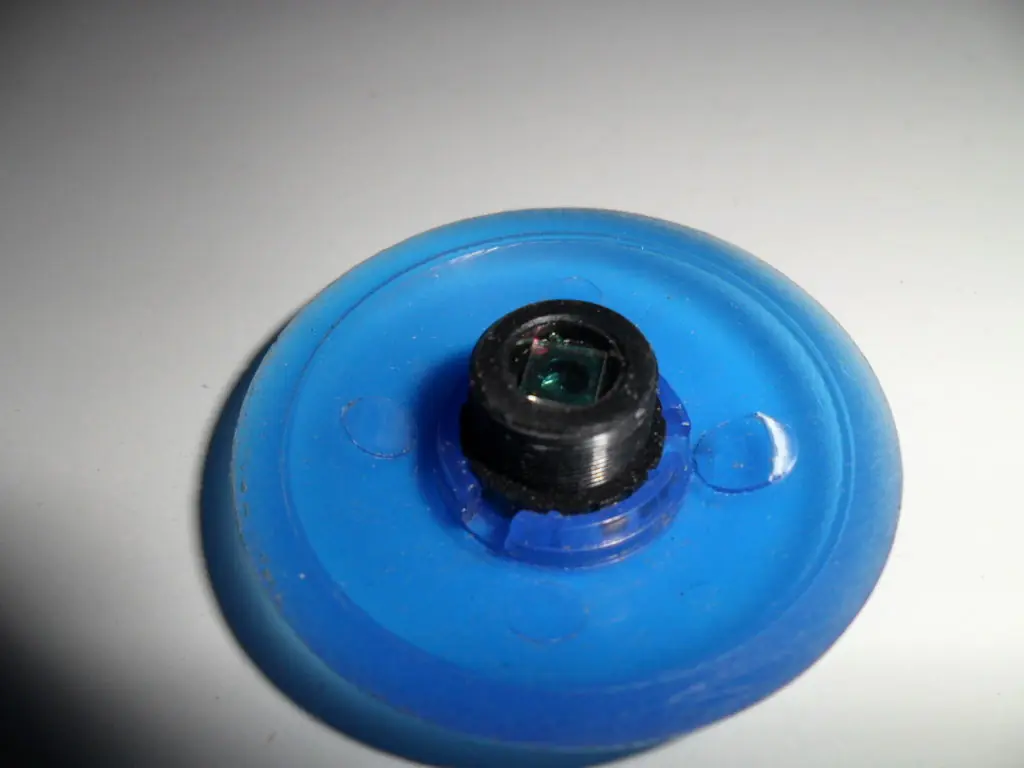

El filtro infrarrojo es un cuadrado de cristal que está detrás de la lente

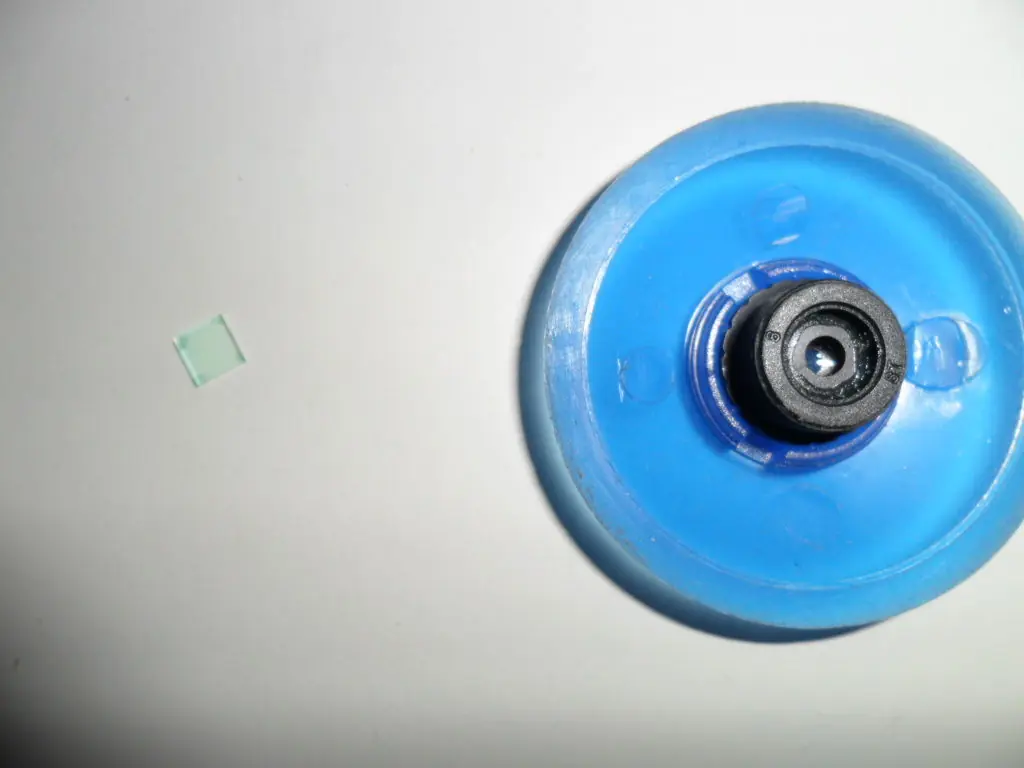

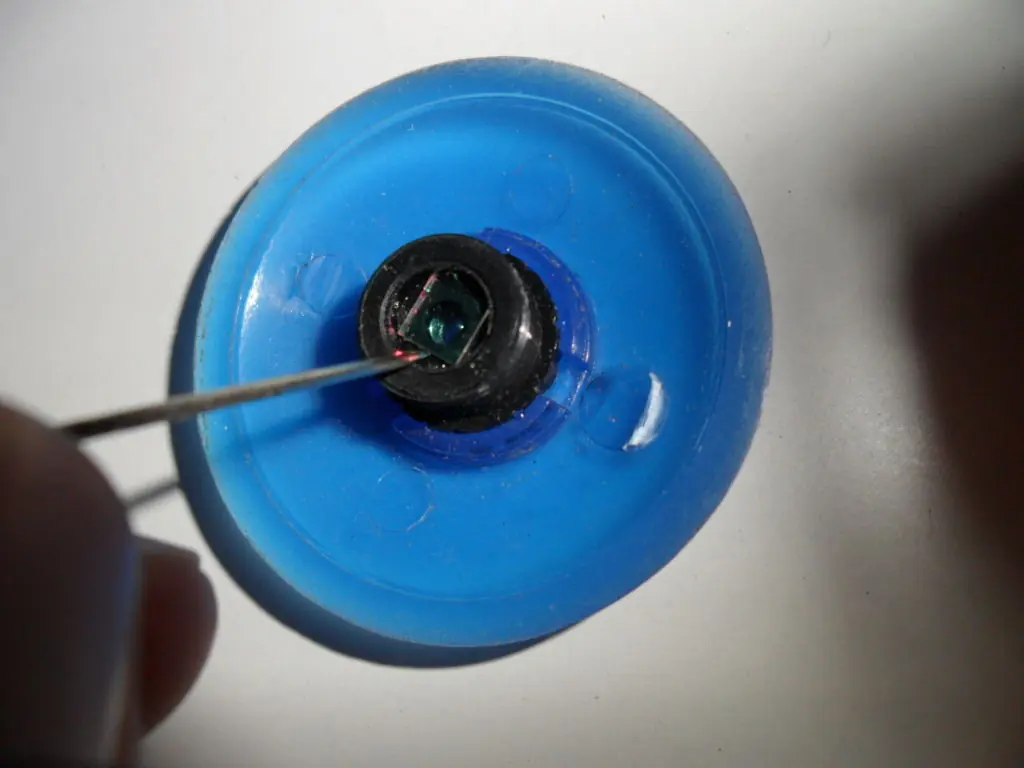

Retirarlo con mucho cuidado usando un alfiler o un clavo (sólo si quieren conservarlo para más adelante). Tratando de NO RAYAR LA LENTE
2º Volver a tapar la cámara
Enroscar la tapa.
Fin.
CERTIFICADA
NOTA: Los colores blancos se van a ver rosados por el filtro de control remoto, que usé para tapar la luz visible
Es lo contrario a como funcionaba. Ahora solo graba en infrarrojo y casi nada de luz visible.
NOTA: Los colores blancos se van a ver rosados por el filtro de control remoto, que usé para tapar la luz visible
Es lo contrario a como funcionaba. Ahora solo graba en infrarrojo y casi nada de luz visible.
¿Y ahora qué hago?
Cómo quité el filtro no tengo manera de mostrar cómo cambian las cosas en tiempo real. Compruébenlo ustedes mismos si desconfían
Cómo quité el filtro no tengo manera de mostrar cómo cambian las cosas en tiempo real. Compruébenlo ustedes mismos si desconfían
Experimento 1:
Campera polar azul oscuro que se olvido mi primo en casa
Porta-DNI color negro (material: "cuero", creo)
VISIÓN NORMAL
VISIÓN INFRARROJA
La campera refleja la luz infrarroja, por eso se ve clara.
Pero el portaDNI, la absorbe, por eso se ve oscura.
¿por qué pasa esto?
La luz infrarroja cercana se comporta de diferente manera que la luz visible.
Puede ser usada para identificar materiales difererentes, aunque tengan el mismo color bajo luz visible
(ya lo intenté con una remera de algodón negro, un control remoto negro y un paraguas de color negro )
Experimento 2:
Misma campera que en experimento 1
Pantalón de jean de color más claro que la campera
VISIÓN NORMAL
VISIÓN INFRARROJA
El pantalón de jean ahora resulta ser más oscuro con luz infrarroja, que la campera polar.
Experimento 3:
Hoja de laurel
VISIÓN NORMAL
VISIÓN INFRARROJA
¿por qué pasa esto?
Es muy interesante. Según lo que encontré, es por la clorofila de las hojas:
• Por un lado, absorbe el color rojo porque es parte de la luz visible (por eso, si la iluminás con la luz roja del mouse, se va a ver de un color casi negro, porque no la reflejará)
• Por otro lado, refleja la luz infrarroja cercana, porque no la necesita para hacer fotosíntesis. Por eso se ve de color claro tirando a blanco (o rosa )
Cuanto mayor sea la concentración de clorofila, más notorio será el efecto que digo.
Experimento 4:
Usando el LED de un control remoto para iluminar (la webcam puede captar este tipo de luz incluso sin filtro )
Experimento 5:
Este tipo de energía atraviesa la piel un poco más que luz visible. Tanto, que es posible ver vasos sanguíneos.
Hago la prueba con mi antebrazo
VISIÓN NORMAL
VISIÓN INFRARROJA (mi webcam)
VISIÓN INFRARROJA
(con una cámara infrarroja buena y luz potente, QUE YO NO TENGO )
aclaro que esa mano venosa no es mía
Pasa lo contrario que con la clorofila. Los glóbulos rojos tienen hemoglobina, que se encarga que "cargar" moléculas de oxígeno. Entre mayor sea la cantidad de hemoglobina, más se notarán las venas (porque absorbe el infrarrojo)
Se usa, de un modo más avanzado, para medir el nivel de oxígeno en sangre.
Gracias por pasar
(?
