Gigabyte Z87X-OC Review

semana pasada Gigabyte presentó en Argentina sus nuevos motherboards Serie 8 y ya les presentamos uno de los mas interesantes: el Z87X-OC. Se trata de un motherboard que incluye una serie de características para overclock exclusivas de Gigabyte que iremos conociendo durante el review (OC Ignition, OC Brace, Gigabyte Memory Safe, Direct to Bios, Setting Lock, OC Trigger Switch, OC Touch y OC Connect) soporta 2 Way SLI y 4 Way CrossFire, cuenta con Dual UEFI Bios, la tecnología "Ultra Durable 5 Plus" y un VRM de 8 fases con chips IR3553 PowIRstage a un precio muy competitivo.




Características

Condensadores sólidos negros de gran duración
Soporta la 4ª generación de procesadores Intel® Core™
Intel® LAN con protección frente a ESD
GIGABYTE Memory safe/Setting Lock/Direct to BIOS
10 puertos USB 3.0
Tecnología Ultra Durable™ 5 Plus de GIGABYTE
Características exclusivas de GIGABYTE para OC
OC Ignition
OC Brace
Diseño digital de potencia con componentes IR
GIGABYTE On/Off Charge™ 2 para dispositivos USB
GIGABYTE UEFI DualBIOS™
Ranuras DDR/PCIe y conectores de alimentación bañados en oro
Soporte premium 4-way CrossFire™
Nuevo diseño del disipador con 8 conectores integrados para ventiladores


Presentación


Para el packaging del Z87X-OC Gigabyte mantiene la estética que tiene reservada para los motherboards diseñados para overclock, es decir, una gran caja decorada en negro y naranja con logos y muchísima información. En la parte trasera, utilizando una imagen de la placa base, se detallan prácticamente todas sus características especiales.

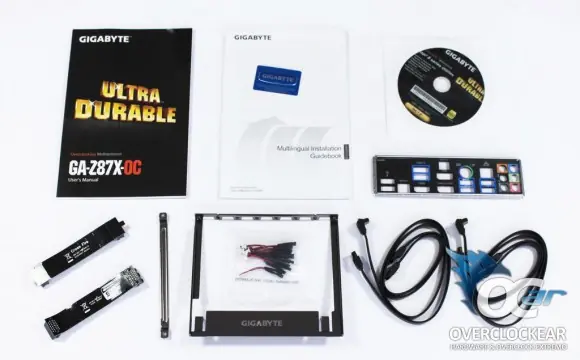

Se incluyen con la placa base 1 manual, 1guías de instalación, 1 DVD con los drivers y el software, 4 cables Sata, 1 backplate I/O, 1 puente SLI, 1 puente CorssFire, 1 calcomanía de Gigabyte, un soporte "OC Brace" y los cables para los puntos de medición de voltaje.


El motherboard

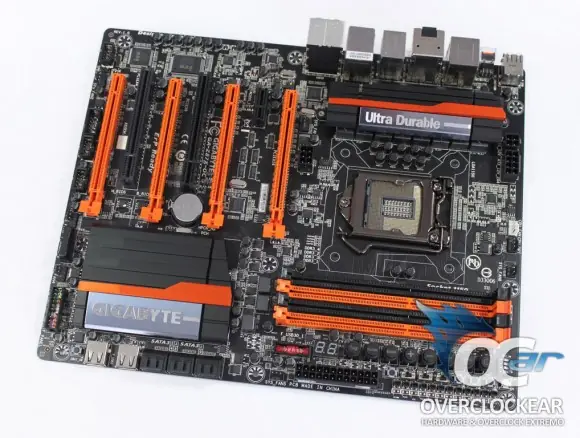

El Z87X-OC es una placa base diseñada pensando en el overclocker y con la que Gigabyte ofrece infinidad de herramientas a un precio impensable hace solo unos años para una placa base de estas características. Incluye una serie de caracterisitcas para overclock exclusivas de Gigabyte que iremos conociendo durante el review: OC Ignition, OC Brace, Gigabyte Memory Safe, Direct to Bios, Gigabyte Setting Lock, OC Trigger Switch, OC Touch y OC Connect. Además, soporta 2 Way SLI y 4 Way CrossFire, cuenta con Dual UEFI Bios, la tecnología "Ultra Durable 5 Plus" y un VRM de 8 fases con chips IR3553 PowIRstage. Estos chips son un encapsulado de High side Mosfets, Low side Mosfets y Driver Mosfet conectados por pistas de cobre capaces de ofrecer picos de eficiencia del 95% que junto con las nuevas bobinas de choque llegan a entregar hasta 60A por cada fase VRM.



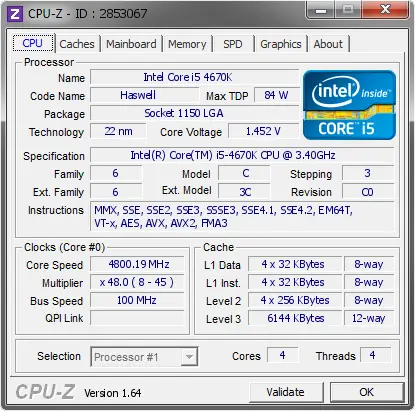

Aquí vemos la zona del socket LGA1150 para la 4ta generación de procesadores Intel "Haswell". El Z87X-OC cuenta con un conector EPS de 8 pines y un segundo conector auxiliar de 4 pines para el procesador, pensado para aumentar la estabilidad en full load en nuestras sesiones de overclock.



En la mitad inferior están ubicados, de izquierda a derecha, el conector frontal de audio HD, 1 conector para ventiladores PWM de 4 pines, 1 puerto COM, 2 puertos USB 2.0, otro conector para ventiladores PWM de 4 pines, 1 puerto USB 3.0 y los conectores del panel frontal.

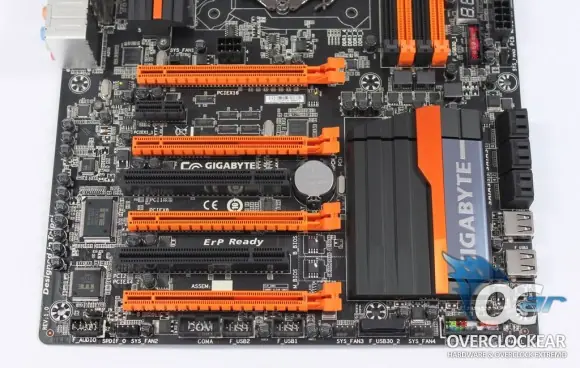

El Z87X-OC cuenta con 2 slots PCI, 1 slot PCIe x1 y 4 slots PCIe x16 (en color naranja) de los cuales, sólo uno funciona realmente a x16, mientras que los otros 3 varían su velocidad de operación según la configuración que estemos utilizando. Además, cuenta con un conector PCIe de 6 pines al que Gigabyte llama "OC PEG" para dar estabilidad, si nos decidiéramos por alguna de las configuraciones multi GPU:

-SLI & CrossFire x8 x8
-3 Way CrossFire x8 x4 x4
-4 Way CrossFire x4 x4 x4 x4



Justo debajo del gran disipador que cubre el chipset Z8,7 encontramos 6 puertos III 6Gbps (todos controlados por el Z87) y un nuevo detalle interesante al que Gigabyte llama "OC Connect". Se trata de 2 USB 2.0 muy a mano, ideales para utilizar si estuviéramos bencheando con la placa base fuera de la caja, sobre un benchtable. Sobre el conector ATX de 24 pines y el panel "OC Touch" (que detallaremos en la siguiente página) encontramos los cuatro slots para memorias DDR3 en Dual Channel. El Z87X-OC soporta hasta 32Gb a velocidades desde 1333Mhz hasta los 3000Mhz.

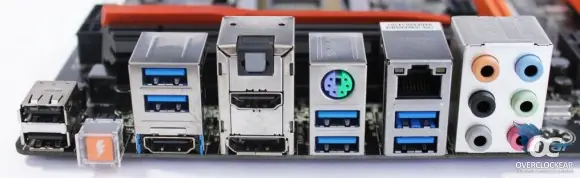

En el backpanel encontramos 2 puertos USB 2.O, 6 puertos USB 3.0, 2 puertos HDMI, 1 puerto Display Por, 1 salida óptica de audio (S/PDIF), 1 conector híbrido PS/2 para mouse o teclado, 1 puerto RJ-45 (Ethernet), los jacks de audio con la posibilidad de hasta 7.1 canales vía Realtek ALC892 y otra de las características especiales del Z87X-OC. Se trata del "OC Ignition", es el botón naranja que vemos en la imagen y entrega energía a los componentes externos que tengamos conectado como ventiladores o sistemas de refrigeración liquida, sin encender el resto de componentes como CPU, VGA o las memorias.

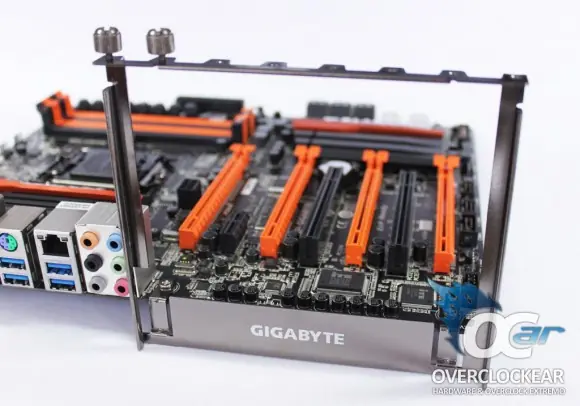

La última de las características especiales del Z87X-OC llega en forma de accesorio y se llama "OC Brace". Se trata de un soporte metálico que nos permite utilizar con seguridad una o varias tarjetas gráficas en un benchtable o fuera de un gabinete ayudando a prevenir daños o apagones accidentales originados por algún movimiento no deseado.
