El timbre de una pastilla de guitarra es lo que diferencia el sonido de una guitarra a otra.Este timbre esta directamente definido por tres cosas:
]1.la frecuencia de resonancia 2.el pico resonante 3 la madera de la guitarra
Pero de las tres,dos son las mas importantes la frecuencia resonante y el pico resonante.
]1.la frecuencia de resonancia 2.el pico resonante 3 la madera de la guitarra
Pero de las tres,dos son las mas importantes la frecuencia resonante y el pico resonante.
LA FRECUENCIA DE RESONANCIA (fo)SIGNIFICA QUE A ESA FRECUENCIA LA GANANCIA DEL FILTRO ES LA MAXIMA a mayor frecuencia mas agudo sera el timbre.
EL PICO RESONANTE SE MIDE EN DECIBELES Y determina la potencia de la señal de la guitarra a mayor numero de decibeles mas agresivo sera el sonido
EL PICO RESONANTE SE MIDE EN DECIBELES Y determina la potencia de la señal de la guitarra a mayor numero de decibeles mas agresivo sera el sonido
mi filtro es un emulador de pastillas por que se puede ajustar la frecuencia de corte(fg) y la ganancia.
La frecuencia de corte es el punto donde la ganancia cae - 3 db y apartir de la frecuencia de corte, la ganancia y el q(calidad del filtro) se puede determinar la frecuencia de resonancia,
[/color]
La frecuencia de corte es el punto donde la ganancia cae - 3 db y apartir de la frecuencia de corte, la ganancia y el q(calidad del filtro) se puede determinar la frecuencia de resonancia,
El pico de resonancia es relativo a la ganancia y el q(calidad del filtro)
por desgracia no he logrado encontrar las formulas para determinar el pico y la frecuencia resonante pero si se como determinar la ganancia (k es lo mismo que ganancia) la formula es la siguiente k =r2/r1 se expresa en ohms y k es solamente un numero que expresa 10,100 e.t.c veces mas.
la formula de la frecuencia de corte es la siguiente wc=1/r2 por c1 Donde wc significa frecuencia de corte multiplicado por 2 veces pi y se expresa en herts, r2 se expresa en ohms y c1 en faradios
por desgracia no he logrado encontrar las formulas para determinar el pico y la frecuencia resonante pero si se como determinar la ganancia (k es lo mismo que ganancia) la formula es la siguiente k =r2/r1 se expresa en ohms y k es solamente un numero que expresa 10,100 e.t.c veces mas.
la formula de la frecuencia de corte es la siguiente wc=1/r2 por c1 Donde wc significa frecuencia de corte multiplicado por 2 veces pi y se expresa en herts, r2 se expresa en ohms y c1 en faradios
tal ves les aburra tanta teoria pero les aseguro que funciona muy Bien.Ademas entre todos lo iremos mejorando sobre todo si encontramos las formulas que me hacen falta para el pico y frecuencia de resonancia.
les aclaro que este es un filtro pasa bajos activo de primer orden inversor y la pastilla de guitarra es tambien un filtro pasa bajo.puede usarse una pila de 9 volts es decir fuente simple
r5,r6 y u2 no son importantes en el filtro solo son para desacoplar la guitarra de los nocivos efectos de la capacidad del cable que va de la guitarra al amplificador ya que el cable se comporta como un condensador y les recomiendo usar cables con baja capacidad El sonido sera mas agudo

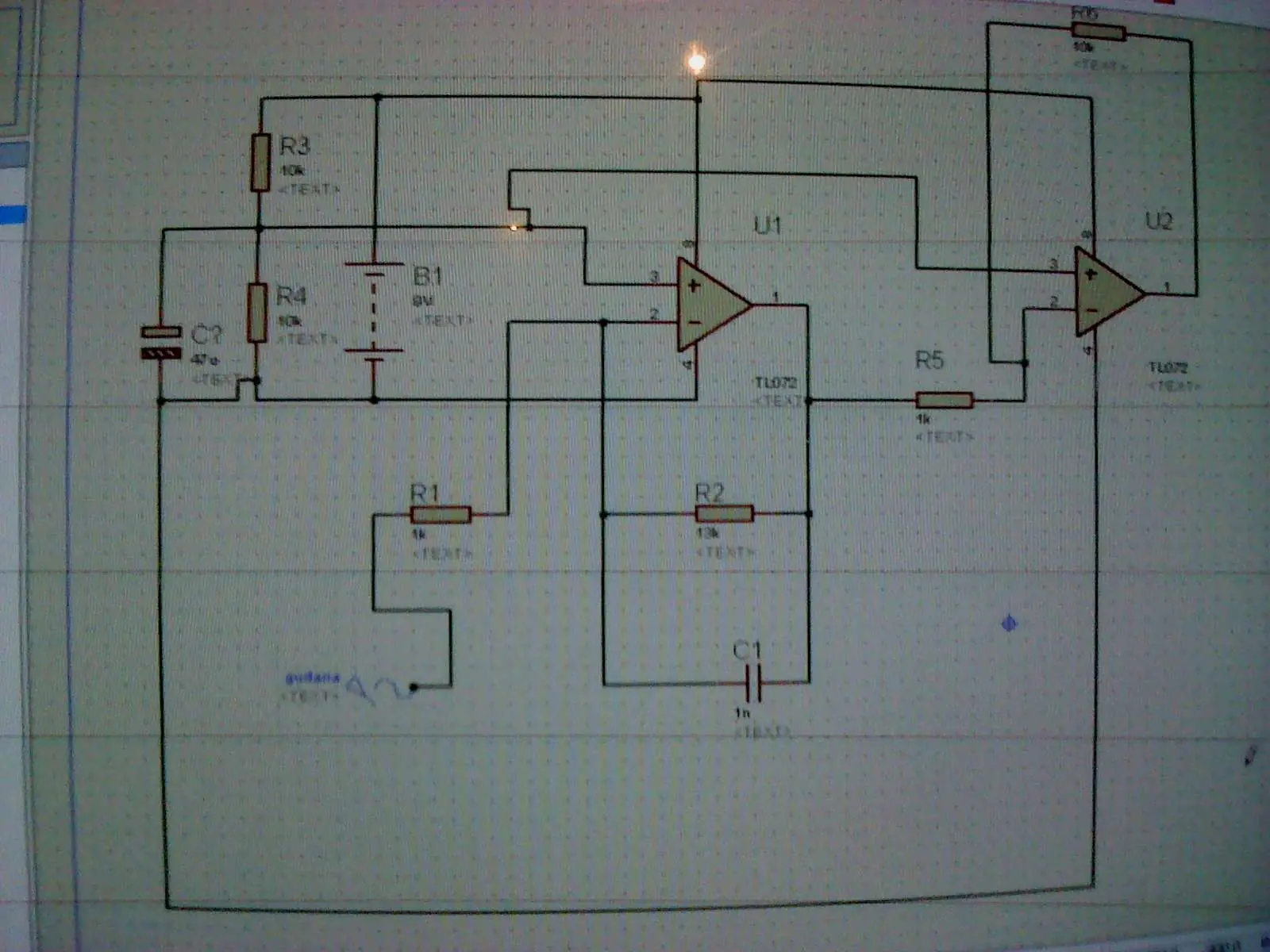

el diagrama del circuito es el siguiente
la salida del filtro se toma del pin 1 de u2 la entrada esta indicada en el diagrama donde dice guitarra.
[
color=blue] r2 puede ser un potenciometro para ajustar la frecuencia de corte r6 puede ser un potenciometro para ajustar el volumen.
[/color]
.Aclaro que r6 no afecta ni el pico ni la frecuencia de corte solo el volumen.[/align]
Se puede usar un socalo para evitar daÑar el operacional doble llamado tl072 y se puede usar cualquier otro operacional doble que sea compatible pin a pin aqui el pinaje
los operacionales son los triangulos en el diagrama y el tl072 tiene dos el primero esta formado por el pin 1,2 y 3 el segundo por los pines 5,6 y 7. Para encontrar el pin 1 es el que esta mas cercano al puntito que esta en el operacional aqui una foto
proximamente hare un nuevo post llamado EMULADOR DE PASTILLAS PARA GUITARRA 2
Se puede usar un socalo para evitar daÑar el operacional doble llamado tl072 y se puede usar cualquier otro operacional doble que sea compatible pin a pin aqui el pinaje
los operacionales son los triangulos en el diagrama y el tl072 tiene dos el primero esta formado por el pin 1,2 y 3 el segundo por los pines 5,6 y 7. Para encontrar el pin 1 es el que esta mas cercano al puntito que esta en el operacional aqui una foto
proximamente hare un nuevo post llamado EMULADOR DE PASTILLAS PARA GUITARRA 2
