Quería hacer una punta de prueba, ya que donde vivo no conseguía, y comprarla y que me la envíen me iba a salir mucho mas caro el transporte que la punta.
Esta es una copia mejorada de las que se encuentran en Internet y acá en taringa (según yo).
Lo primero es la luz testigo esta va a ser dos LED
a) led rojo para el positivo
b) led azul o verde para el negativo
Después necesitamos dos resistencias
Si quieres hacer una punta que ande con voltaje menores a 15 volt podes usar resistencias de 380 ohms
Sino con resistencias de 470 que es la que use yo para 1 de las puntas, esta aguantan hasta 18 volt.
La segunda que hice fue con 820 ohms esta me permite usarla en camiones de 24 volt también, se quema después de los 28 volt.
Después vamos a necesitar cable unipolar de 0.5 mm.
Pinzas cocodrilos (2 una para el positivo y otra para el negativo)
Algo donde armarla, un fibron, una punta que no ande

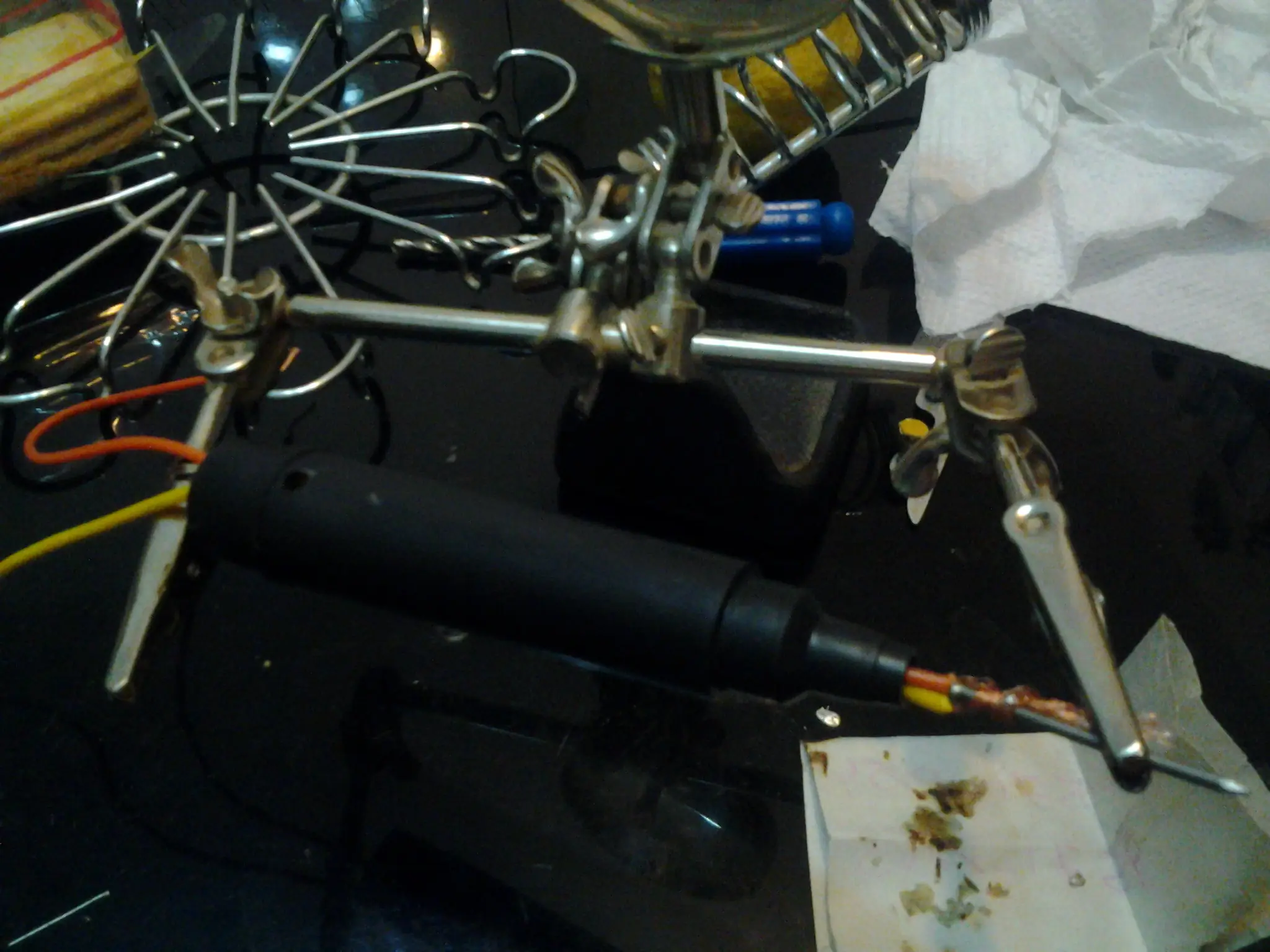

un clavo fino para hacer la punta.
Resumiendo
2 led, rojo y verde
2 resistencias
5 m de cable unipolar de 0.5 mm
2 pinzas cocodrilo
1 clavo
1 fibron viejo o un tuvito
estaño y soldador
Los led, tienen polaridad, la pata mas larga es positivo y la mas corta negativo.
Las resistencias es indiferente como la ponemos, una pagina para ver los valores y colores es
El circuito seria este:
Así como esta hecho necesita cable bipolar pero ya que se unen después de las resistencia podemos hacer lo siguiente:
Ahora lo primero que podemos hacer es ver donde nos queda mas comodo las resistencias
a. entre la pinza cocodrilo y el cable
b. soldar las pinzas y a los 20 cm de cable soldar las resistencias una patita a un cable y las dos patitas entre ellas.

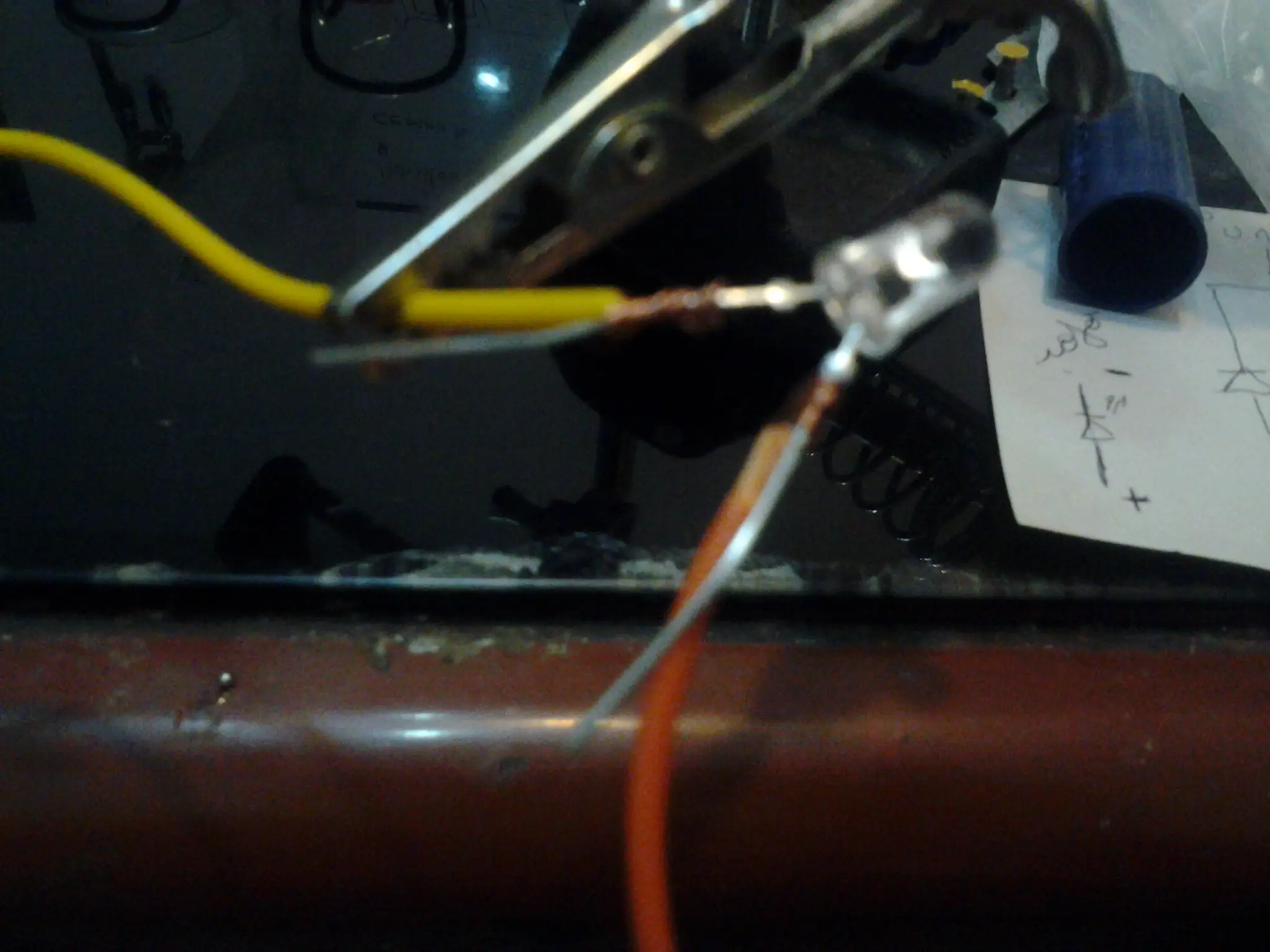

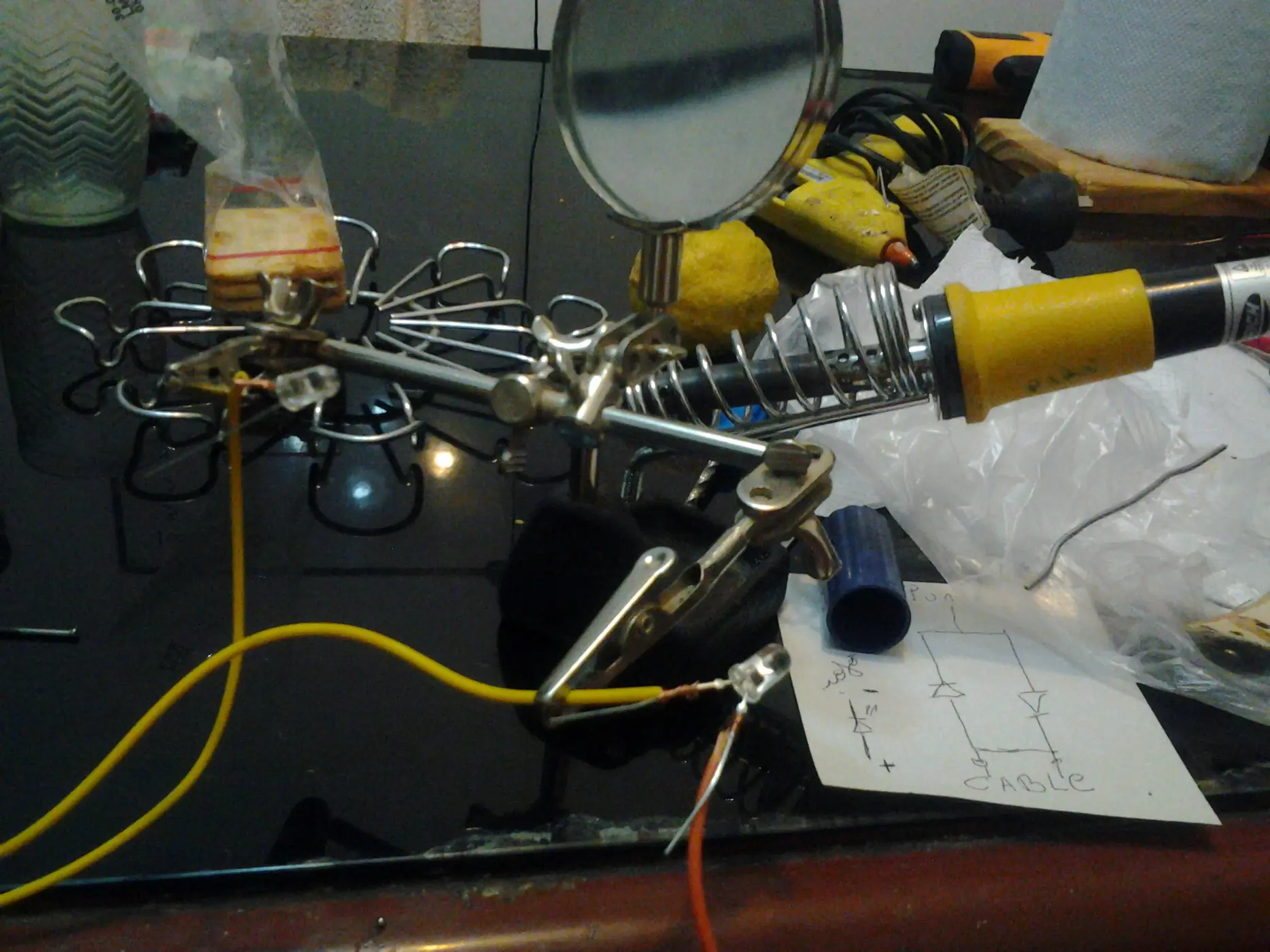

bueno con eso tenemos ya el cable ahora los led, esto va a depender de donde lo armamos, los led van soldado por sus patas contrarias, pata corta con la pata larga del otro led.
Consumo de los led
LED Rojo difuso: 1.8 v.
LED Rojo brillante: 1.9 v.
LED Verde difuso: 2.1v
LED Naranja y Amarillo: 2.0 v
LED Verde, azul y blanco brillante: 3.4 v
(Voltaje de alimentación - suma de voltaje de todos los LED) / Corriente del LED

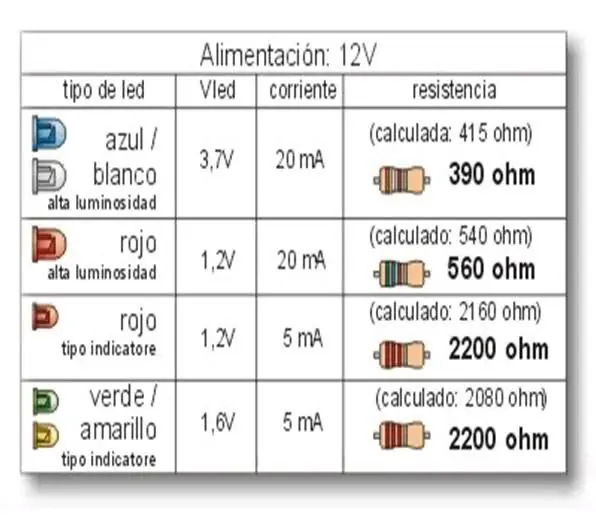

Calculo de resistencia

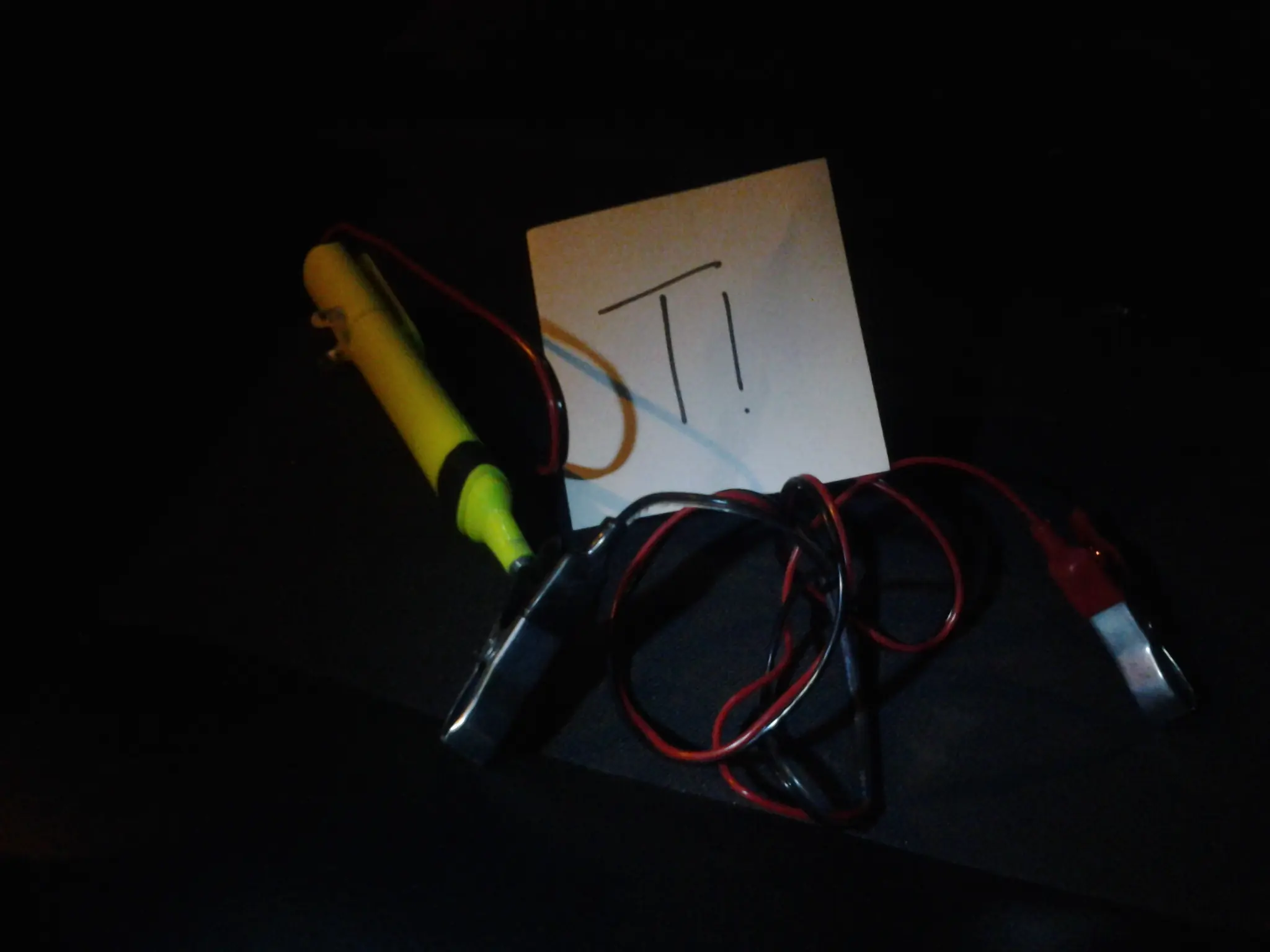

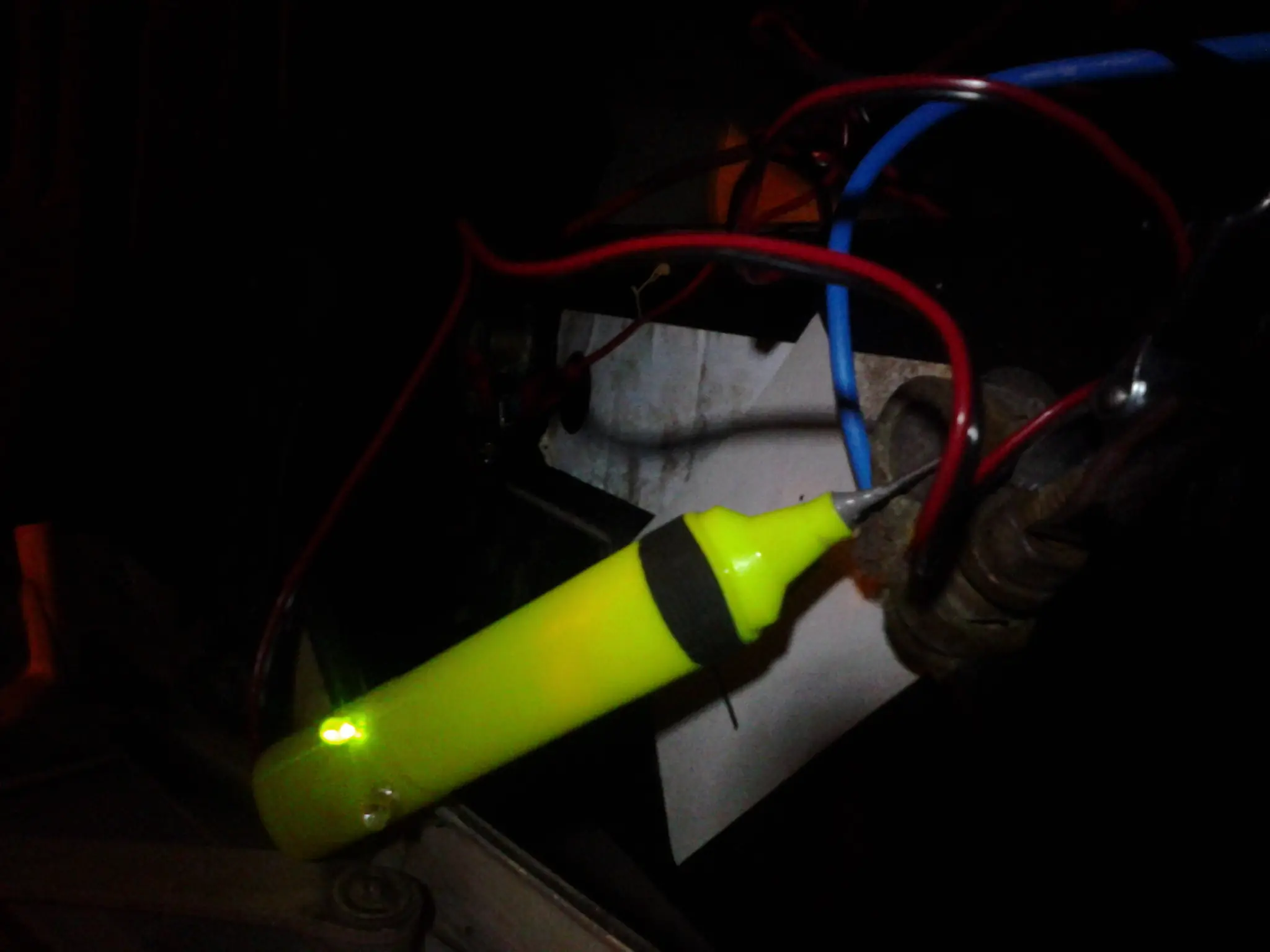

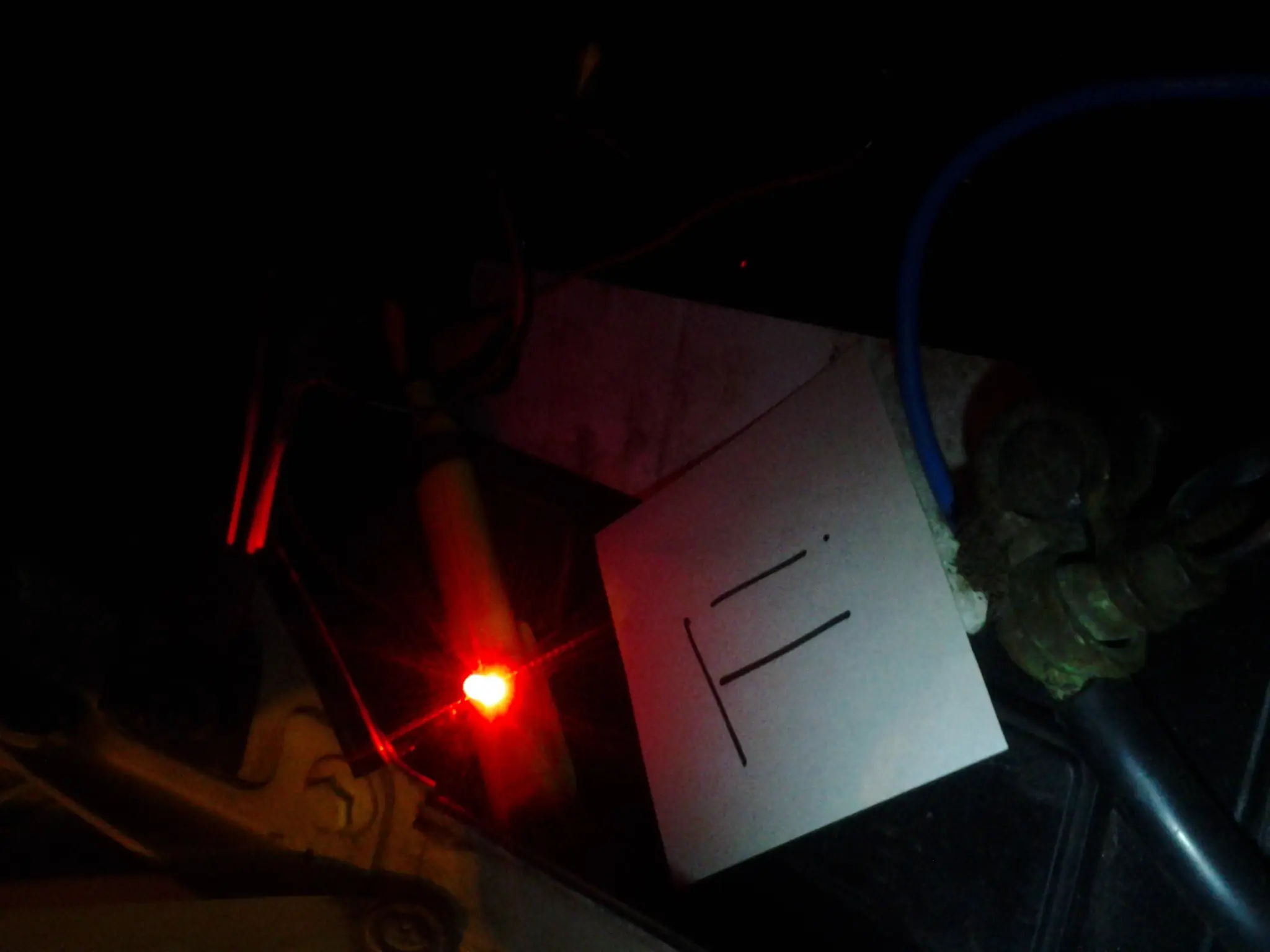

Ahora la foto de la punta en acción, hice 5 puntas de las cuales me quede con dos por eso en alguna fotos no son las mismas
Ley de ohms http://es.wikipedia.org/wiki/Ley_de_Ohm
