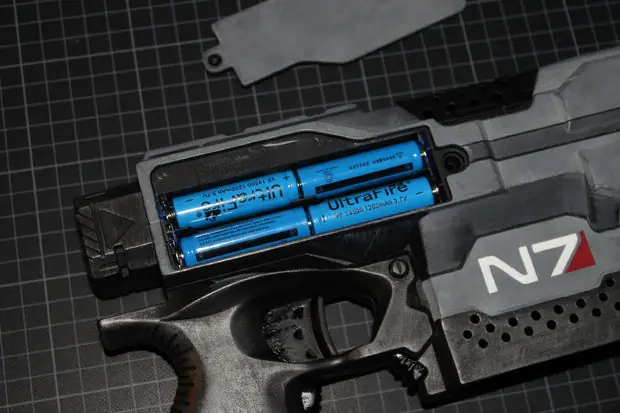

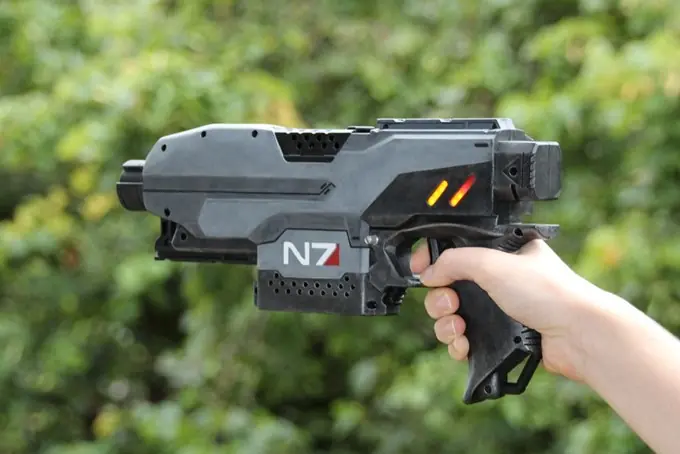

La pistola de Mass Effect que podéis ver en la imagen resulta fácilmente reconocible por cualquiera que conozca los juegos, pero lo más curioso es que este trabajo de un fan no está hecho desde cero, sino a partir de una pistola de juguete, la Nerf Stryfe que podéis ver a continuación. También podéis ver algunos de los pasos intermedios que han llevado a esa recreación tan buena, que tiene bastante trabajo encima, puesto que incluso lleva luz y sonido.
Imagen de la Suprema Nerf Stryfe Mod
Esta modificación permitirá controlar la velocidad del motor de un Nerf Stryfe y por lo tanto la fuerza de impacto de los dardos Nerf .
El Stryfe es mi pistola Nerf favorito, pero como todos los blasters electrónicos en su forma más acciones de la misma es un poco débil . Hay instrucciones múltiples en la web acerca de cómo realizar un mod de tensión , pero para cambiar la velocidad que siempre tendrían que usar diferentes tipos de pilas . Usted podría preguntarse ¿por qué quieres que se ejecute en una velocidad más baja ? Bueno, si usted ha oído hablar alguna vez lo ruidoso que es después de la tensión de los mod pregunta se responde sola . Además, ver a tus amigos enfrenta , cuando poner encima de la velocidad no tiene precio debido al ruido de la pistola está haciendo .
Como una característica adicional , la velocidad de los motores está indicado por nueve LEDs en el lado de la pistola .
Por cierto . si lo único que desea hacer es ejecutar el Stryfe en 14,8 voltios , sólo echar un vistazo al paso 2 .
Paso 1 : Cosas que usted necesita
Materiales
Nerf Stryfe
5 mm madera de la capa gruesa ( echar un vistazo al paso 5 )
Rojo de plástico transparente
Opcional: pintura , imprimación de plástico , plastilina , relleno
Pegamento caliente o sugru
tarjeta perforada
grasa de silicona
electrónica
ATmega 328
7805 regulador de voltaje
2 x 22 pF , 1 x 47 y 1 x 100 uF condensador
16 MHz de cuarzo
TIP120 Transistor NPN Darlington
NPN transistor BC547
relé
Si- Diode
Potenciómetro 0-80 kOhm
9 x 220 ohm resistencias , 2 x 10 resistencias kOhm , 1 x 1 MOhm reistor
9 LEDs Sombrero de paja, 3 rojo , 3 naranjas , 3 amarillo
4 x células de Li -ion 14500 ( por ejemplo, de UltraFire , en Amazon : Baterías y cargador)
instrumentos
Destornillador Phillips (PH 0 )
Taladro y broca de 5 mm
Soldador , soldadura
Pistola de pegamento caliente

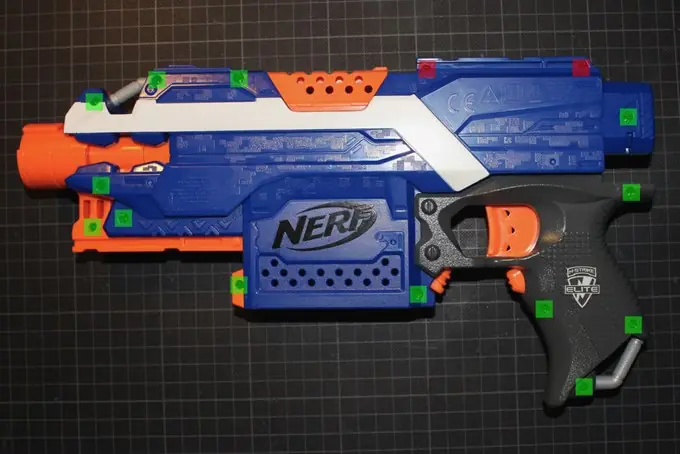

Empieza por tomar el Stryfe aparte. La capa exterior se mantiene unido por 13 de largo (marcado con verde) y dos cortos (marcado con rojo) tornillos.

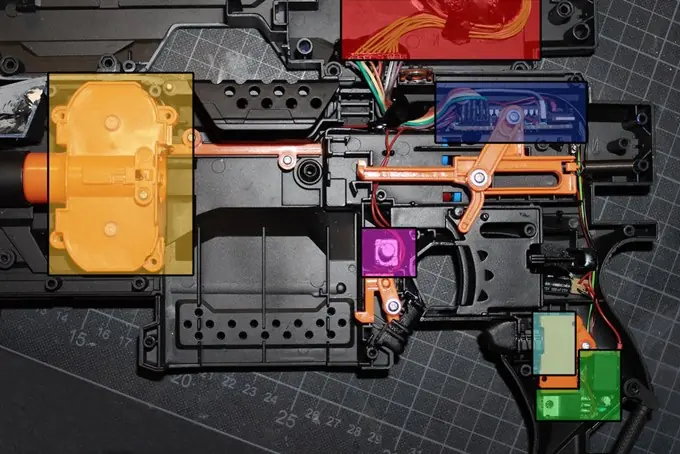

La segunda imagen muestra la parte interna. He marcado todos los tornillos que tendrá que mantener con el rojo. Tome todos los tornillos y recordar donde los que están marcados van.
Por cierto. si lo único que desea hacer es ejecutar el Stryfe en 14,8 voltios, simplemente retire la resistencia térmica He marcado en la segunda imagen y utilizar cuatro pilas de 3,7 voltios.
La alteración y la pintura de la pistola , por supuesto, opcional , pero ya que es mi parte favorita , que le guiará a través de mi proceso.

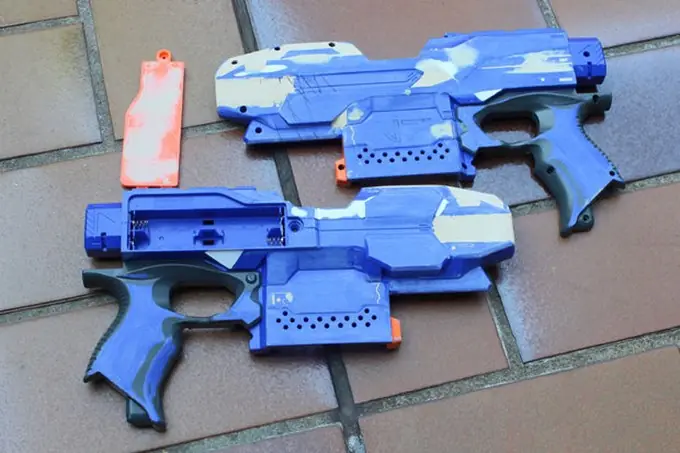

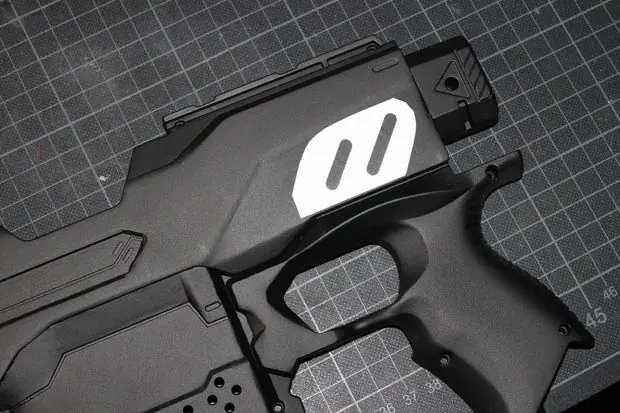

Como se puede ver en las fotos , he alterado el aspecto de la pistola. Yo uso el modelado de arcilla para las alteraciones más grandes y de relleno de carrocerías para los más pequeños. En mis experimentos mayoría de las arcillas de modelado no se adhieren bien al plástico (incluso después de lijar ) . Así que dejé el conjunto de modelado de arcilla , romper con él , uso dos pegamento componente que volver a colocarla y luego el relleno de carrocería para eliminar las irregularidades . Con este método , nunca tuve ningún problema.

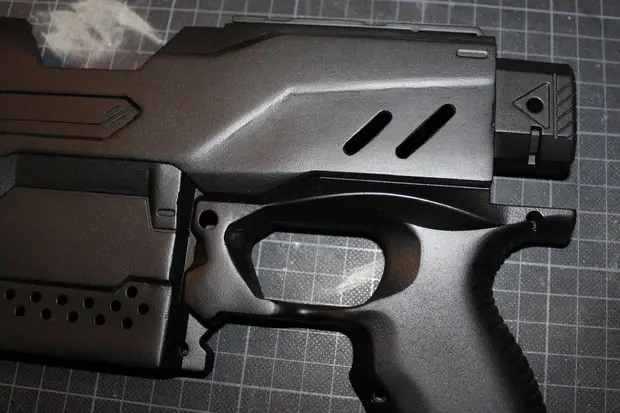

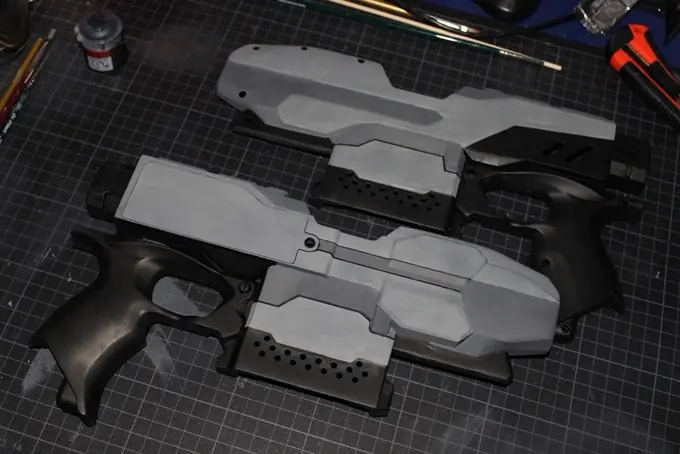

Antes de pintar el arma que debe lijar . Esto ayudará a que la pintura se mantendrá por más tiempo . Después de que haya terminado de lijar todas las piezas (especialmente el gatillo y switches) limpiarlos y los prime con una imprimación de plástico.

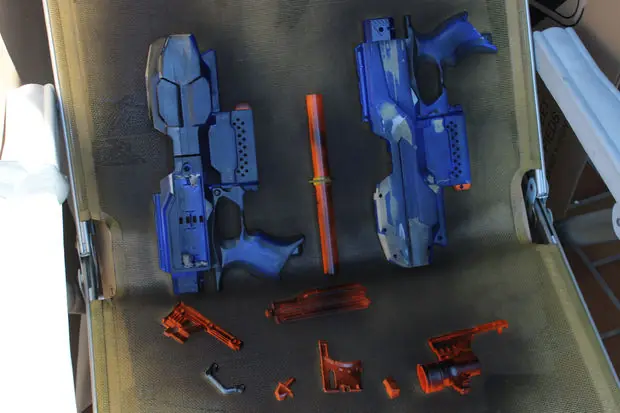

Pintura que funciona mejor, si bien colgar las piezas de una línea de ropa o de pie en posición vertical en una caja de cartón . El primer modo le permitirá pintas de todos los ángulos , pero la pintura de aerosol irá por todas partes, así que no hacerlo cerca de su casa. Como siempre cuando se está pintando cosas , varias capas delgadas de pintura son mejor que una gruesa .
No es una tarea fácil de hacer los agujeros , como se muestra en las fotos. Principalmente porque usted tendrá que utilizar una velocidad muy baja de perforación , de lo contrario usted acaba de derretir el plástico.
He utilizado una broca de 6 mm taladro para perforar el agujero para el potenciómetro , pero cuando traté de molino de los agujeros para los LEDs , yo no podía hacerlo bien . Así que acabé haciéndolos más pequeños y el uso de un archivo de diamante para conseguir el ajuste perfecto . Usé 4 LEDs de un agujero y 5 para el otro , pero no dude en usar cualquier combinación que le gustaría.
Después de perforar los agujeros usé dos tonos diferentes de gris para que coincida con el esquema de color y efecto de masa seca ellos cepillado para darle un aspecto desgastado .
Si usted está interesado en el cepillado en seco , así es como lo hago :
Me gusta usar un pincel plano y suave con un tamaño de 14 a 20 . Asegúrese , de que es absolutamente limpio y seco. Con cuidado, sumergirla en la pintura y el uso de una toalla de papel , para limpiar la mayor parte de la pintura. A continuación, utilice con cuidado los movimientos largos de ida y vuelta , para conseguir el tono que te gusta. Si le gustaría añadir acentos a los bordes , cepille en una sola dirección lejos de ellos.
Me gusta usar Revell Email pinturas , ya que la calidad se amazong . Traje la pistola Nerf a la Maker Faire Mini en Groningen y aunque más de 70 niños usaron y algunos de ellos fueron raspando el suelo todavía se veía bien en el final.

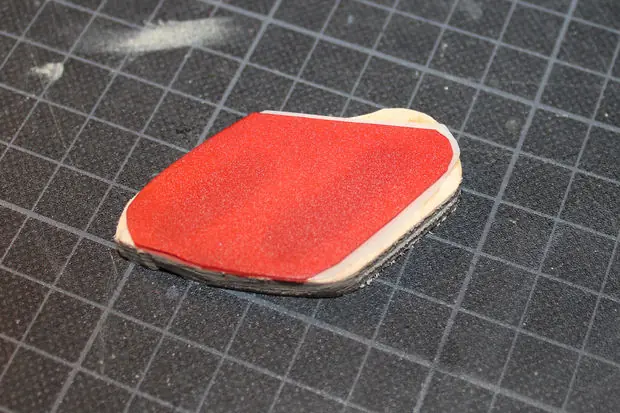

Perforar agujeros en la madera contrachapada para encajar los LEDs (para evitar que brilla a través del agujero equivocado). Luego pegar el plástico rojo transparente para él y pegar todo en el interior de la pistola.

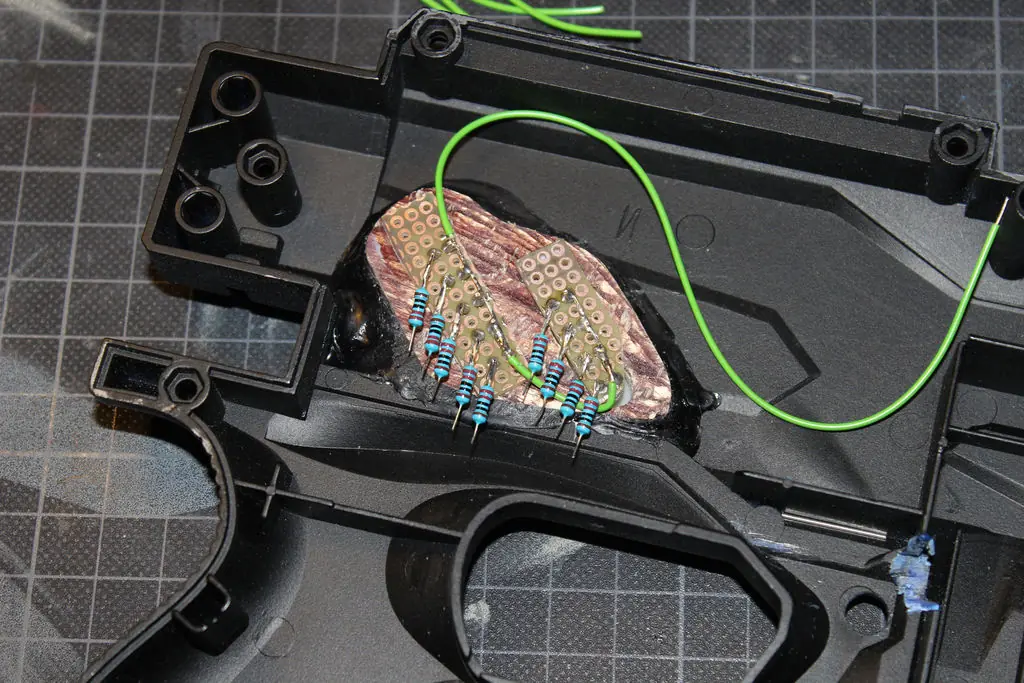

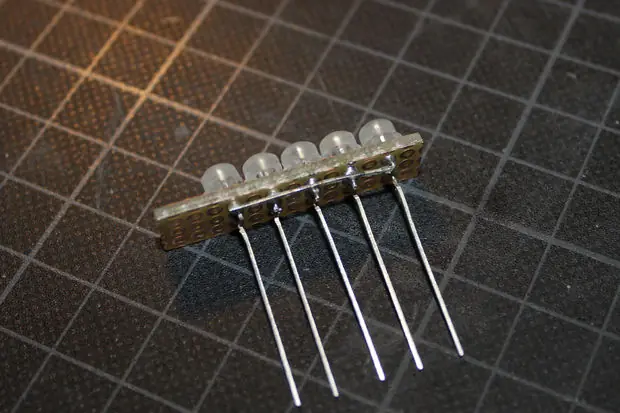

Cortar dos pequeñas piezas de tarjeta perforada y colocar los LED en ella, como se muestra en la segunda imagen. Soldar los cátodos (más corto de la pierna) de los LEDs juntos.
Ahora soldar una resistencia de 220 ohmios a cada ánodo (lado mayor) y añadir un cable a cada uno dirigido conectarlo a un pasador como se muestra en la última imagen de este paso.

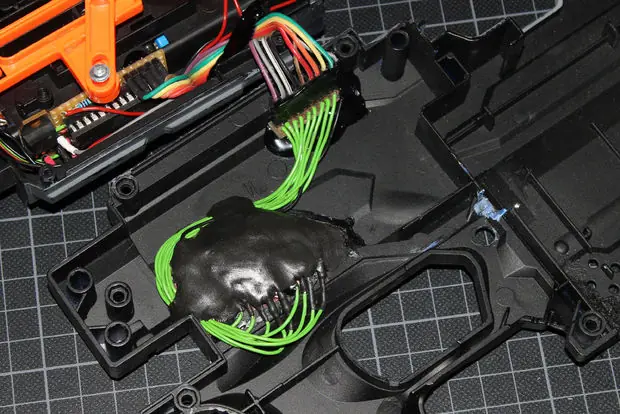

Aislar todo con cualquiera sugru o pegamento caliente. Asegúrese de que el mecanismo sigue funcionando y fijar los cables, una vez más, ya sea con uno de los materiales. De esta manera los cables no quede enredado.

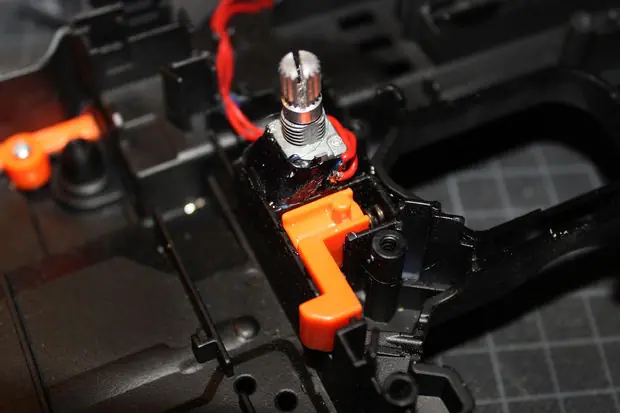

Puedes añadir el potenciómetro para el mismo lado de la pistola como los LEDs, pero yo prefiero tener la mayoría de los cables de un lado y, por tanto, no lo hizo.
electrónica

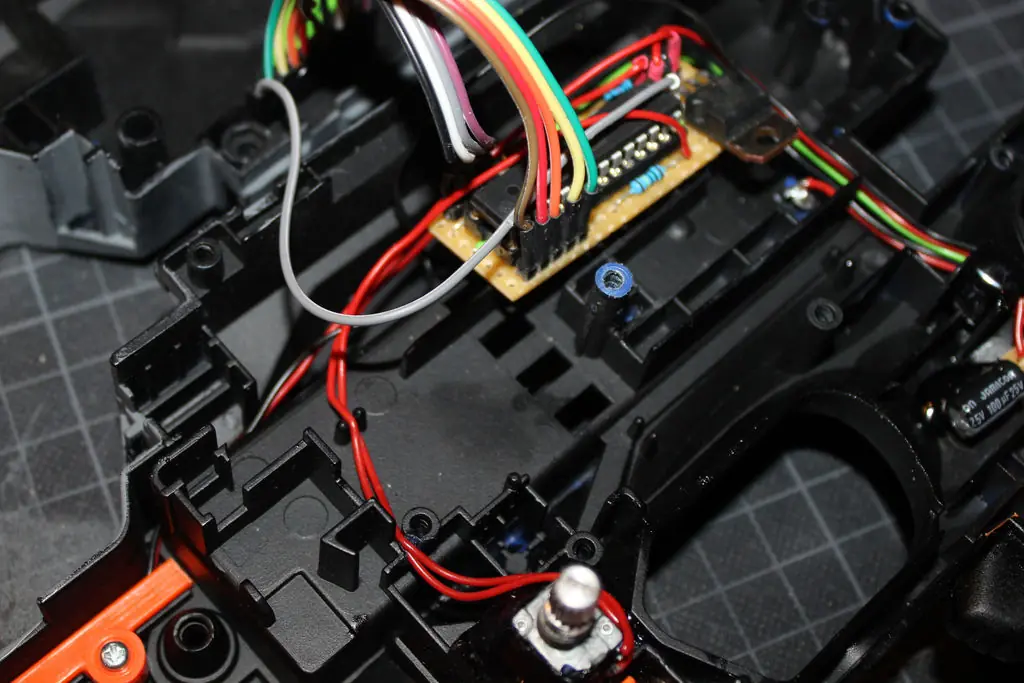

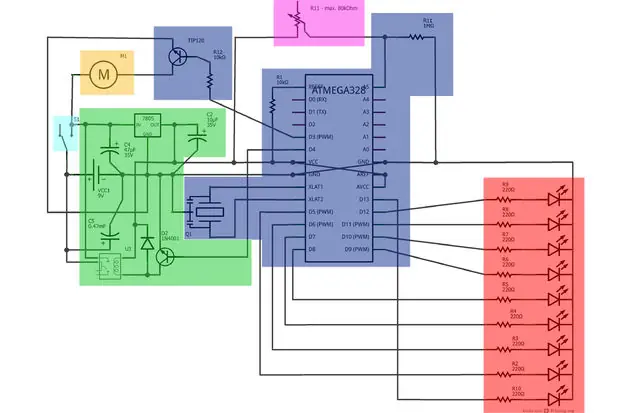

El controlador lee la caída de tensión en el potenciómetro R11 (parte violeta) usando A5 entrada analógica y esto se traduce en la consigna del moto. Este punto de ajuste se traduce en una señal de corriente en la patilla de PWM 3 que alimenta a la base del transistor Darlington TIP120 y controla la velocidad real del motor.
La señal de punto de ajuste también controla la potencia de los pasadores D5 LED - D13 ya sea directamente a través de la función PWM o indirectamente girando los puertos de encendido y apagado en un intervalo regular.

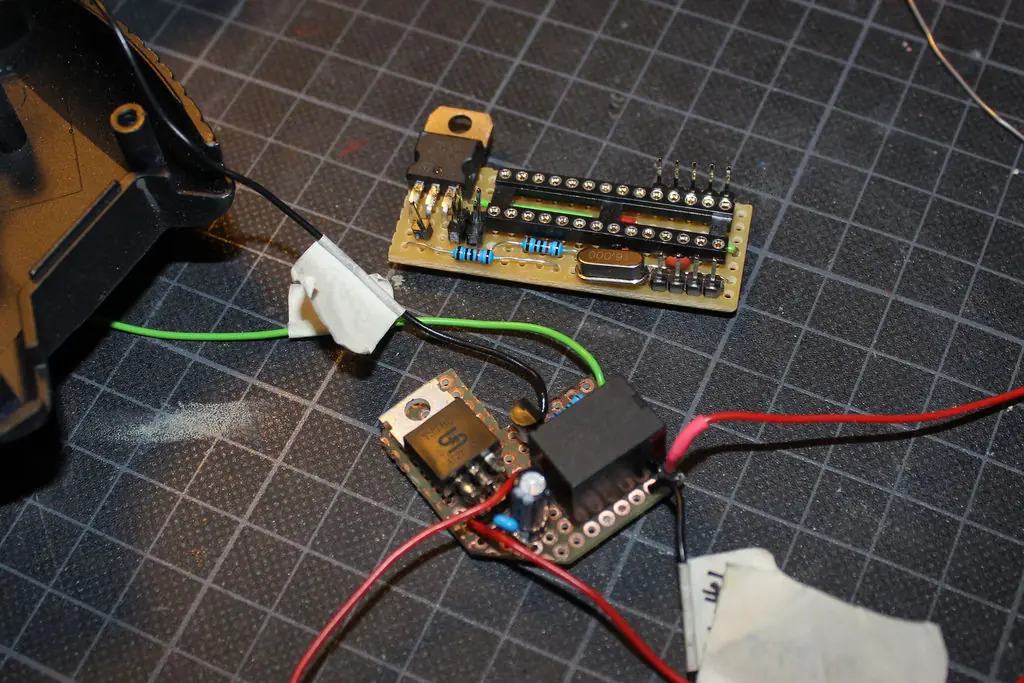

El tablero marcado con la zona verde contiene el suministro de corriente para el controlador ATmega, así como un relé de enganche automático (U3). El relé se enciende con el software alimentando D4 y mantiene el circuito cerrado cuando se suelta el pulsador original de la NERF. Cuando el potenciómetro se gira a la posición más a la izquierda por 3 segundos, el controlador deja de alimentar D4 y poderes por sí solo.

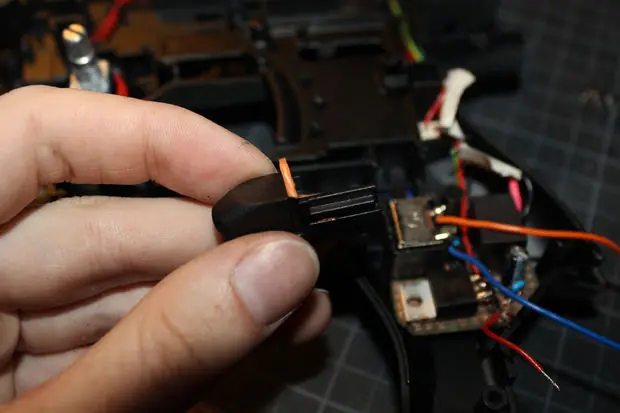

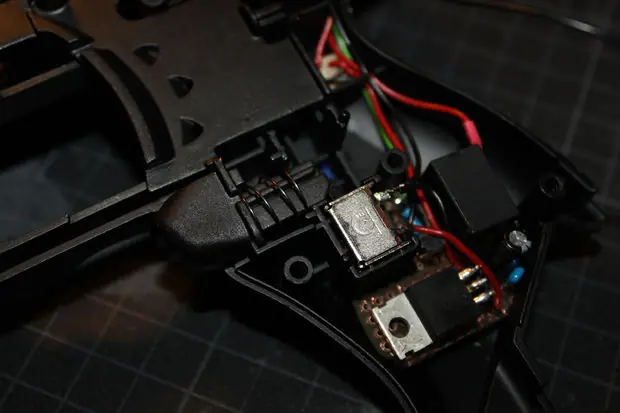

Ahora es el momento para el reensamblaje. Corte el raíl del interruptor de disparo, como se muestra en la primera imagen. De lo contrario el disparador se activará el interruptor cada vez que se tira (honestamente por el relé no importa realmente, pero es sólo más limpio).

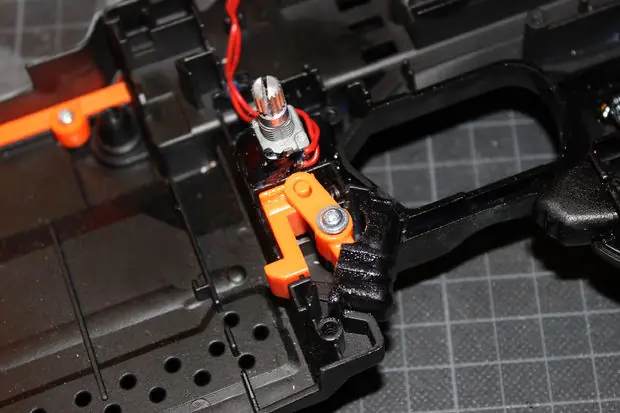

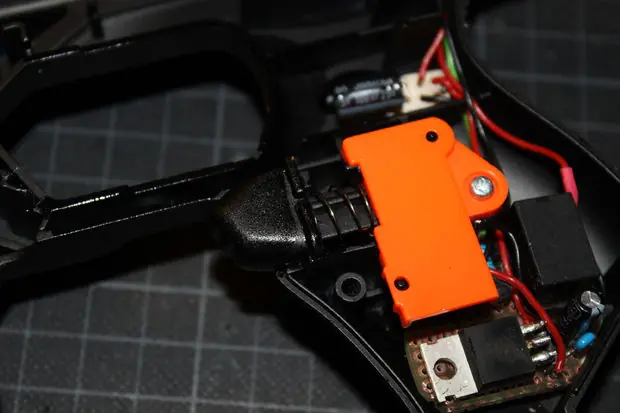

Las imágenes muestran la forma de volver a montar los interruptores, asegúrese de poner un poco de grasa de silicona sobre ellos, para evitar que la pintura raspado y hacer el pegador más suave.

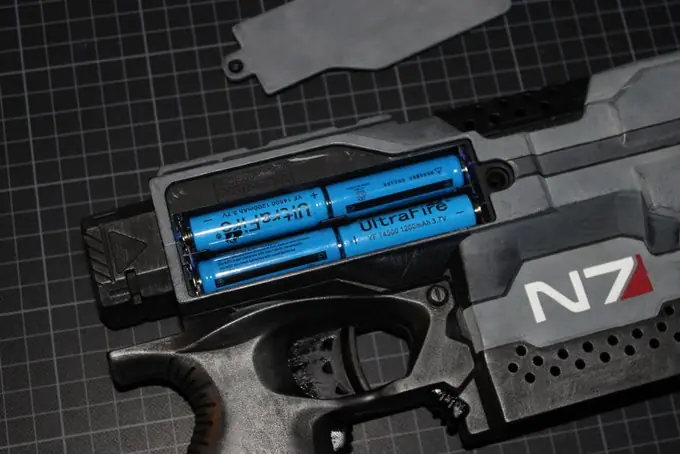

Todo lo que queda por hacer es cargar con cuatro pilas de 3,7 voltios y que son buenos para ir.
