hola que tal amigos hoy les traigo un tutorial para hacer como lo dice el titulo un lector de tarjetas micro sd via otg para dispositivos android sin mas comencemos
lo primero que necesitaremos sera:

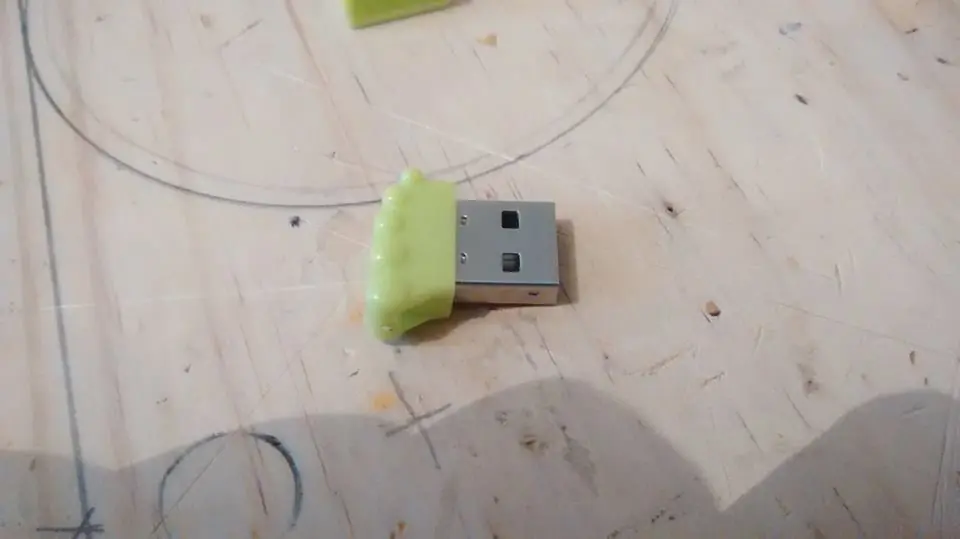

un lector de micro sd usb normal los que venden por doquier
o puede ser como este
el que ustedes tengan a la mano no importa

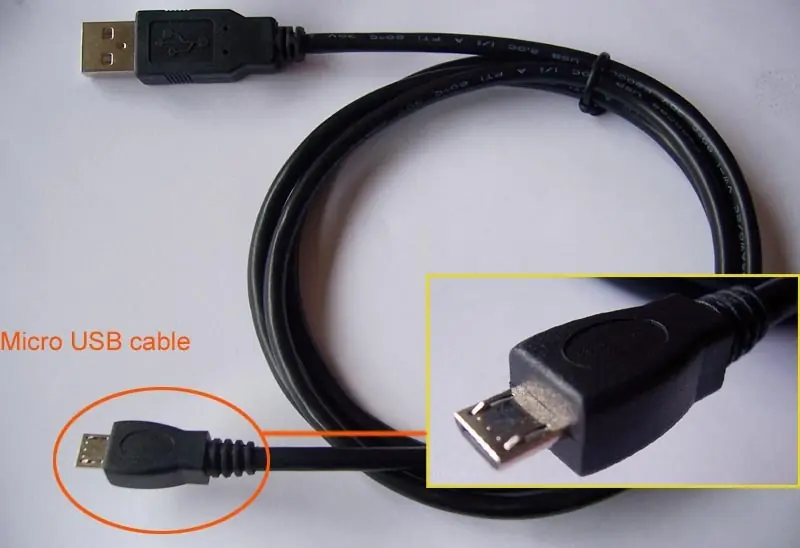

lo segundo es un cable de datos micro usb a usb o si pueden conseguir solo la punta micro usb mejor
lo siguente es tener un poco de conocimientos en soldadura porque ocuparemos cautin y soldadura de estaño
desmontamos el lector hasta que quede algo asi
despues sacamos la punta micro usb

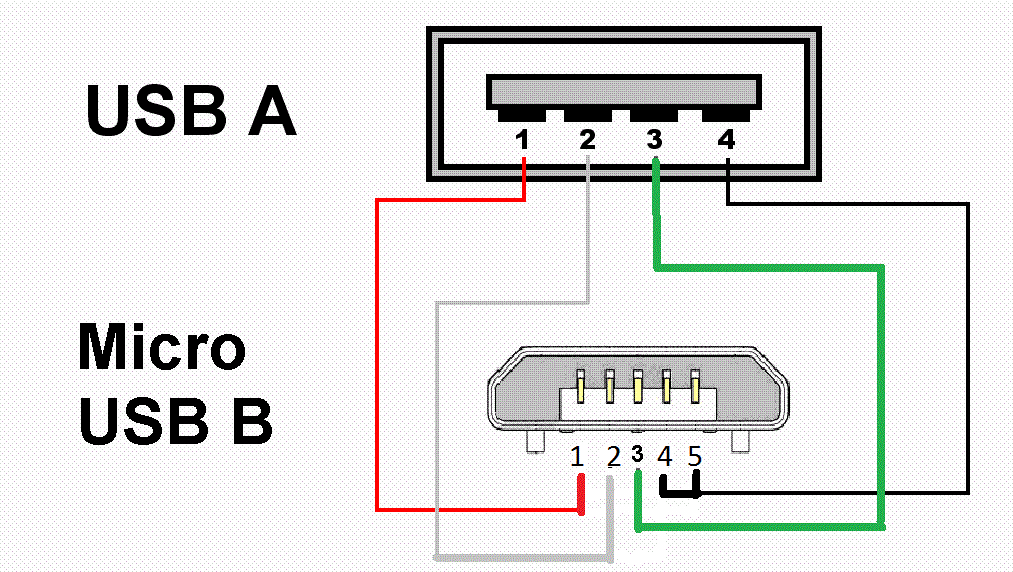

despues solo procederemos a puentiar los pines asi
lo unico que se ara es conectar cada uno con su cual y el pin 4 y 5 se puentiaran entre si a la tierra del adaptador
soldamos y quedara algo asi
en mi caso utilice cable de cobre de una bobina que me alle porque aunque estos esten empalmados no ay corto porque estan recubiertos con recina y solo tallandoles se puede hacer contacto entre ellos y aparte con lo cables normales quedaba mas grueso y se batalla mas pero ustedes pueden hacerlo con cualquier cable solo es cuestion de gustos y estetica
despues es cuestion de darle unos acabados y quedara listo
en mi caso quedo como si tubiera un usb pegado al micro usb porque use este adaptador
pero ustedes pueden usar cualquier otro que tengan en las manos los que traen led indicador quedan mejor
lo primero que necesitaremos sera:
un lector de micro sd usb normal los que venden por doquier
o puede ser como este
el que ustedes tengan a la mano no importa
lo segundo es un cable de datos micro usb a usb o si pueden conseguir solo la punta micro usb mejor
lo siguente es tener un poco de conocimientos en soldadura porque ocuparemos cautin y soldadura de estaño
desmontamos el lector hasta que quede algo asi
despues sacamos la punta micro usb
despues solo procederemos a puentiar los pines asi
lo unico que se ara es conectar cada uno con su cual y el pin 4 y 5 se puentiaran entre si a la tierra del adaptador
soldamos y quedara algo asi
en mi caso utilice cable de cobre de una bobina que me alle porque aunque estos esten empalmados no ay corto porque estan recubiertos con recina y solo tallandoles se puede hacer contacto entre ellos y aparte con lo cables normales quedaba mas grueso y se batalla mas pero ustedes pueden hacerlo con cualquier cable solo es cuestion de gustos y estetica
despues es cuestion de darle unos acabados y quedara listo
en mi caso quedo como si tubiera un usb pegado al micro usb porque use este adaptador
pero ustedes pueden usar cualquier otro que tengan en las manos los que traen led indicador quedan mejor
espero les sirva y cualquier duda aqui andare
por ultimo tengan mucha precausion antes de conectarlo al movil chequen que todo quede bien conectado porque auque al movil en teoria no puede pasarle nada yo no me ago responsable si hacen una mala coneccion
