Sencillísimo de construir circuito amplificador de 100 watts reales.
Se describe un amplificador de altas prestaciones, ya entrando en el terreno de circuitos más elaborados. En esta caso, un equipo que nos puede suministrar, de acuerdo a la impedancia de salida y a la fuente de alimentación, potencias que van desde 30w a 60w, o incluso 100w, de acuerdo a la siguiente tabla:
Para el ejemplo, utilizamos una fuente de alimentación simétrica, que nos entregue +35, -35v, 3 amperes, por lo menos (Se recomienda que sea de 4 ó 5 amperes si te es posible, ustéd sabe, para estar listos para la alta demanda en caso de excursionar en grandes potencias) y una bocina que tenga una impedancia de 4 ohms, logrando con ello una potencia de salida de 100 w "reales".
Este amplificador, como todos los descriptos , podemos usarlo para musicalizar recintos algo grandes, ya que 100 w ya excede de uso doméstico. Podemos usar entradas como reproductores de mp3, bandejas giradiscos y/o bandejas de CD, sintonizadores de radio, y en especial, en combinación con un distorsionador, guitarra eléctrica.
Está basado en el circuito integrado LM3886, que se caracteriza por entregar distintas potencias de salida de acuerdo a la tensión aplicada y a la carga de salida.

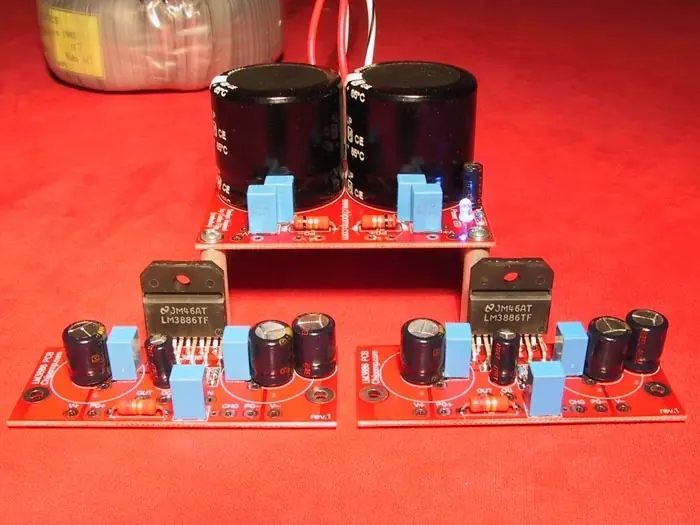

Se muestra un circuito con dos CI, para estéreo.

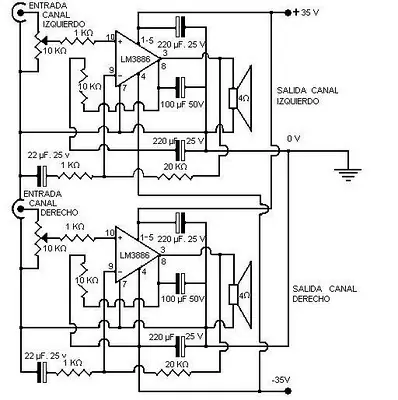

El circuito es el siguiente:

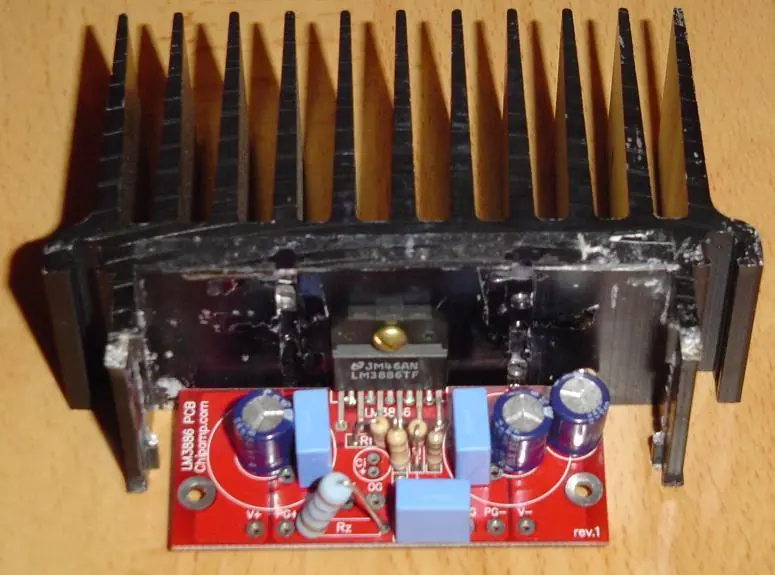

Los CI deberán estar montados en un generoso disipador, ya que la potencia de salida generada produce a su vez mucho calor, y sin el disipador se quemaría inmediatamente.
La plaqueta , lado componentes es:
Y del lado de las pistas:
Los terminales del LM3886:
Para más información del CI usado, ir a:
http://www.datasheetcatalog.org/datasheet/nationalsemiconductor/DS011833.PDF

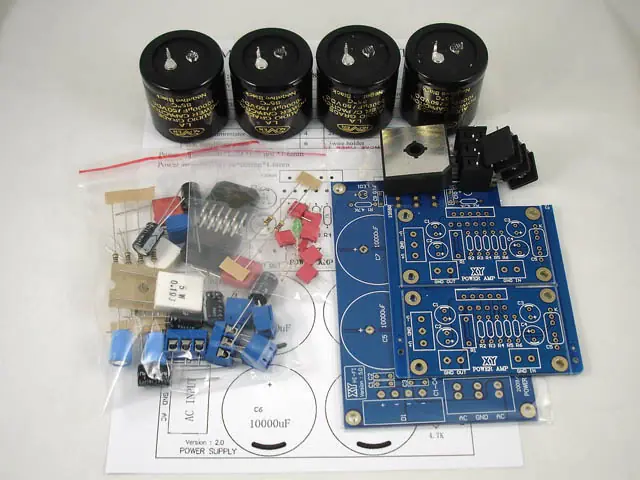

Nota: Es tan exitoso y popular este circuito electrónico amplificador, que muchas tiendas online del tipo mercado libre, amazon, ebay suelen vender el kit en el que ya te viene la plaqueta y todos los componentes necesarios (buscar por LM3886), una excelente opción para los que no sepan hacer plaquetas de circuito o quieran ahorrarse algo de tiempo en labor.
