Esta semana analizaremos el Z77A-GD55, motherbaord perteneciente a la gama media de la serie Z77 de MSI (existen dos modelos superiores el Z77A-GD65 y el Z77A-GD80). Cuenta con las tecnologias APS (Active Phase Switching), OC Genie ll, Multi Bios ll y PCIe Gen 3, además de estar construido con componentes "Military Class lll", que tienen la certificación MIL-STD-810G, otorgada por el Ministerio de Defensa de los EEUU, característica exclusiva de motherboards MSI.
Características
Componentes Military Class III: Calidad y estabilidad superiores
OC Genie II: OC automático que impulsa el rendimiento en 1 segundo
ClickBIOS II: Interfaz UEFI BIOS fácil de usar
Super Charger: carga rápida de iPad/iPhone/smartphone
THX TruStudio PRO: la mejor experiencia de audio
Soporta USB 3.0 y SATA 6Gb/s
El Motherboard

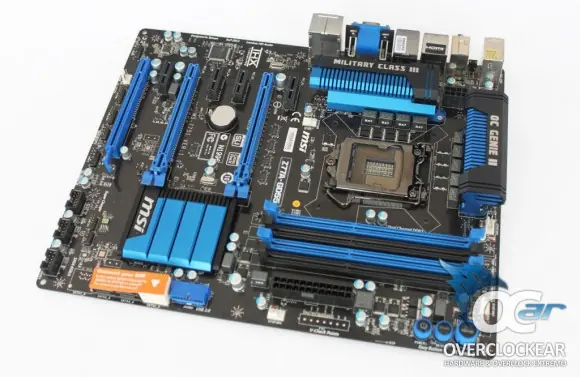

El MSI Z77A-GD55 es un motherboard de gama media en formato ATX, basado en el nuevo chipset Intel Z77. Cuenta con componentes de categoría militar (DrMos ll, Hi-c Cap, Solid Cap y Super Ferrite Chocke) calidad de sonido THX TruStudio Pro y dispone de botones Reset, Power y OC Genie ll (overclock automático @ 4.2Ghz) además de V-Chek Points (puntos de medición de voltaje) y leds indicadores de carga.
Rodeando el socket vemos el nuevo diseño que MSI utilizo para la disipación pasiva. En la segunda foto, retiramos uno de los disipadores y encontramos 5 de las 9 fases con las que cuenta este Z77A-GD55.

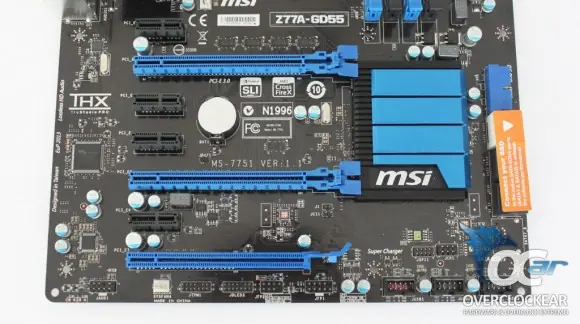

En su mitad inferior encontramos 2 PCIe 3.0 x16, (soporta SLI y CrossFire) 1 PCIe 2.0 x4 y 4 PCI x1. También vemos los conectores frontales, audio, 1 conector de 3 pines para el ventilador del sistema y 3 USB 2.0. Uno de ellos (en rojo) es el reservado para el "MSI Super Charger", que nos permite cargar dispositivos Apple aunque el PC se encuentre apagado, 1 conector Voice Genie y por último 1 conector TPM.
En la primer imagen, destaca el nuevo disipador que cubre el Z77 y los 6 puertos Sata con los que cuenta, los 2 de color blanco 3.0 y los 4 negros 2.0. Bajo el socket encontramos los 4 slots para memorias DDR3 que soportan hasta 32Gb en Dual Channel con velocidades de 1066, 1333, 1600, 1866, 2000, 2133 e incluso 2200, 2400, 2600, 2667 y 2800Mhz con overclocking.

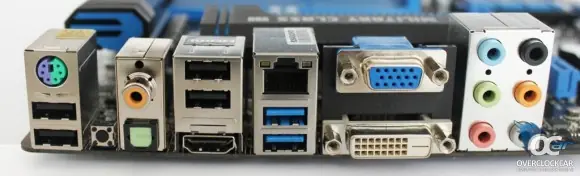

En el backpanel encontramos 1 conector híbrido PS/2 para mouse y teclado, 1 botón de Clear CMOS, 4 USB 2.0, 2 USB 3.0 en azul, 1 salida óptica de audio (S/PDIF), 1 salida coaxial, 1 conector Ethernet y 6 jacks de audio. Dispone también de 3 opciones para salida de vídeo: HDMI, DVI y VGA por si decidiéramos utilizar el IGP de los Sandy o Ivy Bridge.
Características
Componentes Military Class III: Calidad y estabilidad superiores
OC Genie II: OC automático que impulsa el rendimiento en 1 segundo
ClickBIOS II: Interfaz UEFI BIOS fácil de usar
Super Charger: carga rápida de iPad/iPhone/smartphone
THX TruStudio PRO: la mejor experiencia de audio
Soporta USB 3.0 y SATA 6Gb/s
El Motherboard
El MSI Z77A-GD55 es un motherboard de gama media en formato ATX, basado en el nuevo chipset Intel Z77. Cuenta con componentes de categoría militar (DrMos ll, Hi-c Cap, Solid Cap y Super Ferrite Chocke) calidad de sonido THX TruStudio Pro y dispone de botones Reset, Power y OC Genie ll (overclock automático @ 4.2Ghz) además de V-Chek Points (puntos de medición de voltaje) y leds indicadores de carga.
Rodeando el socket vemos el nuevo diseño que MSI utilizo para la disipación pasiva. En la segunda foto, retiramos uno de los disipadores y encontramos 5 de las 9 fases con las que cuenta este Z77A-GD55.
En su mitad inferior encontramos 2 PCIe 3.0 x16, (soporta SLI y CrossFire) 1 PCIe 2.0 x4 y 4 PCI x1. También vemos los conectores frontales, audio, 1 conector de 3 pines para el ventilador del sistema y 3 USB 2.0. Uno de ellos (en rojo) es el reservado para el "MSI Super Charger", que nos permite cargar dispositivos Apple aunque el PC se encuentre apagado, 1 conector Voice Genie y por último 1 conector TPM.
En la primer imagen, destaca el nuevo disipador que cubre el Z77 y los 6 puertos Sata con los que cuenta, los 2 de color blanco 3.0 y los 4 negros 2.0. Bajo el socket encontramos los 4 slots para memorias DDR3 que soportan hasta 32Gb en Dual Channel con velocidades de 1066, 1333, 1600, 1866, 2000, 2133 e incluso 2200, 2400, 2600, 2667 y 2800Mhz con overclocking.
En el backpanel encontramos 1 conector híbrido PS/2 para mouse y teclado, 1 botón de Clear CMOS, 4 USB 2.0, 2 USB 3.0 en azul, 1 salida óptica de audio (S/PDIF), 1 salida coaxial, 1 conector Ethernet y 6 jacks de audio. Dispone también de 3 opciones para salida de vídeo: HDMI, DVI y VGA por si decidiéramos utilizar el IGP de los Sandy o Ivy Bridge.
