Como construir una antena wifi casera de largo alcanze con un bote de Pringles
Mi pesadilla con la conexión wifi de mi portátil ha terminado en un POP! Todo ello gracias al ingenio de aquellos universitarios de Colombia que de la manera más impensable convirtieron un bote de patatas Pringles, en una antena direccional Yagi para la frecuencia Wifi. (2.4 GHz)
Contrastando mucha de la información que ya existe repartida por internet, decidí comprobarlo con mi Adaptador USB Wifi, aunque no es la mejor opción. Según iba construyendo el invento…pensaba…este trasto funciona?…esto tiene más pinta de “torpedorl” que de antena… bueno mientras me como las patatas me entretengo. Veamos que necesitamos:
MATERIALES:
- Una varilla roscada de 140 mm de longitud y 3 mm de grosor.
- 10 arandelas de 15 mm de diámetro exterior.
- 10 tuercas de 3 mm de rosca interior.
- 5 arandelas de 30 mm de diámetro exterior y de 6mm diámetro interior.
- Un bote de patatas Pringles de 170 gms.
- Un Adaptador o llave USB Wifi.
- Un cable prolongador USB macho=hembra máximo 5 mts y a ser posible apantallado.
- Sistema de sujeción; en mi caso un perchero de plástico a modo de soporte.
MONTAJE:

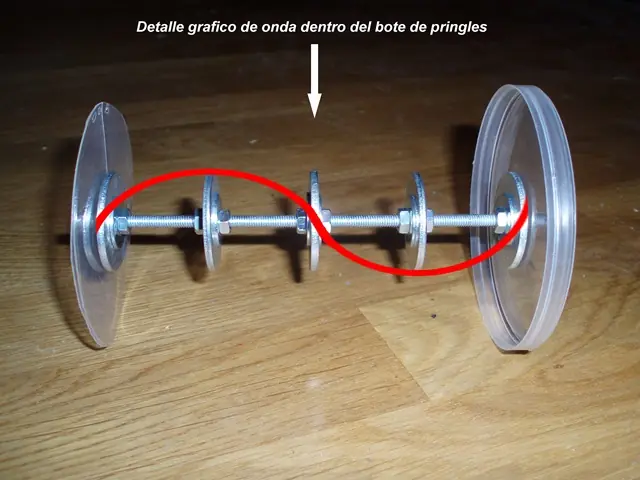

El conjunto de arandelas con la varilla, facilita la recepción de las ondas de frecuencia wifi (2.4 GHz) en el interior del tubo que es de papel aluminio, y se refleja en el culo del bote amplificada en señal sobre la llave USB Wifi. Aquí podemos ver un detalle grafico de su recorrido:

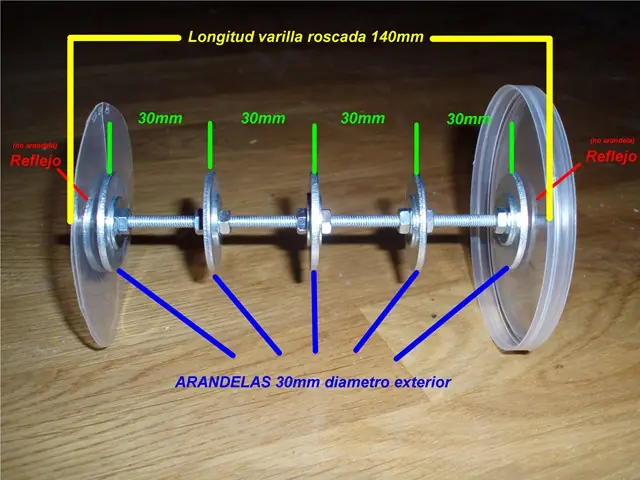

A la hora de montar las tuercas y arandelas, sed meticulosos con las medidas entre arandelas grandes; conseguiremos así que la onda realice la parábola lo mejor posible. Como podéis ver en un lado la tapa y en el otro un plástico o cartón para que el conjunto quede apoyado sobre el centro del bote. Aquí van los detalles:

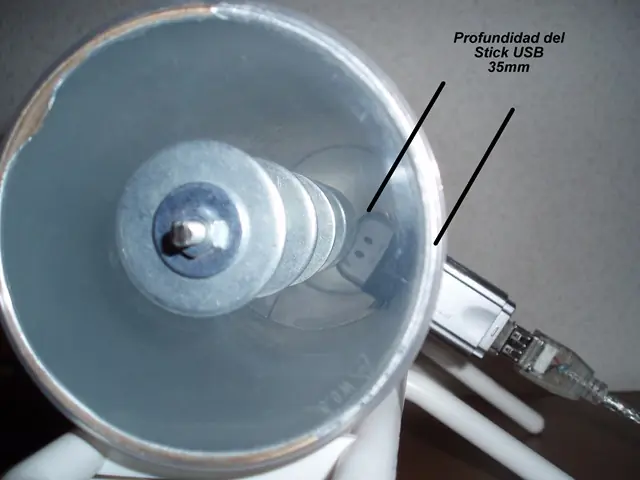

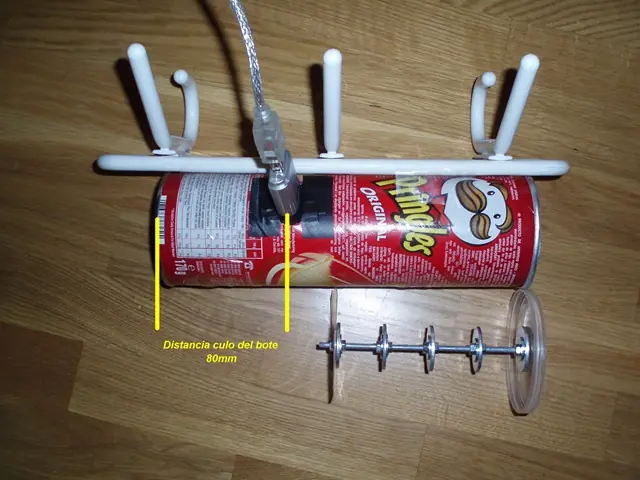

Ahora toca hacer un agujero en el costado del bote de Pringles del tamaño justo de la llave USB Wifi para insertarla. Como podéis ver también están todos los detalles…

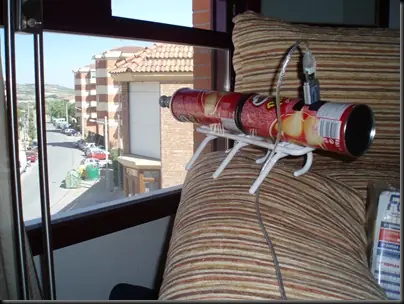

Una vez todo terminado, solo queda comprobar los resultados…
Siii…Realmente son muy notables! Cheesy
DOBLE PRINGLES: Evil

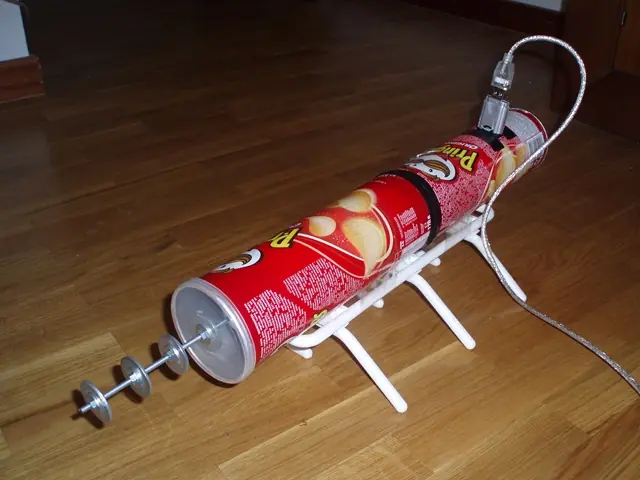

Pero aparte del ingenio de estos olvidados universitarios, alguien puso el “órdago” encima de la mesa y como si de un americano se tratase, pensó en hacerlo el doble de grande. Evidentemente queda de nuevo la misma duda… este trasto funciona??? En este caso el recorrido de las ondas es mayor por el interior del tubo. Veamos a ver que conseguimos;

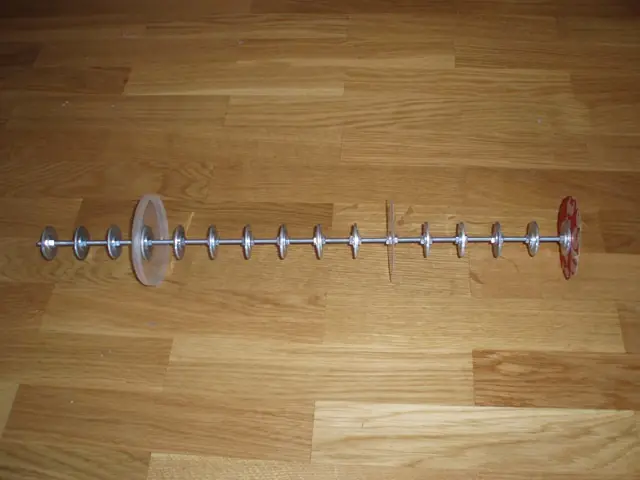

Para unir los dos botes, cortamos el nuevo o segundo bote por la parte de abajo o base (donde está la chapa de metal) y lo unimos al que ya tenemos con cinta aislante o precinto. El conjunto de arandelas es directamente proporcional a su doble longitud. Ahora usamos tres apoyos para el conjunto, da lo mismo cartón o plástico. Procurad no coincida alguno de ellos con la unión de los tubos. Aquí podéis contar las arandelas montadas en este caso en una varilla de 470 mm de longitud.

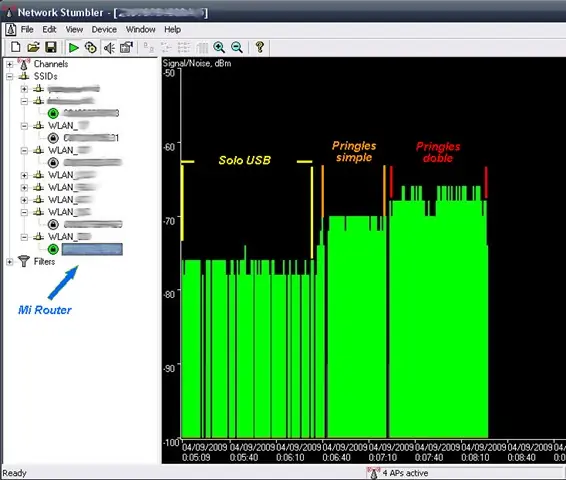

Llegados a este punto y para salir de toda duda, hacemos unas pruebas eficaces de señal con una aplicación de monitor Wifi de nuestros dos modelos de antena. Iniciamos Network Stumbler y comparamos:
Voila!… Como se aprecia en la imagen, el adaptador USB solo, no llega ni a la mitad de señal acompañada de mucho ruido. Con el bote simple conseguimos un aumento notable de señal de ganancia (entre 9 y 11 dbi) y una señal más libre de ruido. La doble Pringles consigue los mejores resultados; una ganancia mayor (ente 13 y 15 dbi) y la calidad de señal ahora es sin ruido y contínua.
CONCLUSIÓN:
Después de los test realizados, es hora de elegir el modelo. En mi opinión la antena Pringles simple es la más recomendable, ya que es fácil de transportar con tu portátil y adaptable en todo momento. La opción de antena Pringles doble es más aparatosa en su transporte pero convence por sus resultados.
Como dato anecdótico, un buen día conseguí realizar una conexión Wifi de aproximadamente un kilometro de distancia en línea recta y sin obstáculos con la Pringles doble! No os parece increíble?
Espero que este articulo pueda despejar las dudas de los incrédulos inventos…y mucha mierda!
Video practico :
Que les funcione
