Buenas a todos! Hoy vengo con un post sobre algo que muchos buscan hacer, pero nadie da soluciones salvo comprar un inversor/transformador (que sale alrededor de 500 pesos uno medio pelo) y como dice el título, vamos a adaptar un compresor de 12V con enchufe de encendedor de auto a 220V mediante una fuente de pc vieja, para poder usar en cualquier instalación eléctrica doméstica.
Antes que nada quiero agradecerle a Leo Comparin, quien fue el que me confirmo que esto iba a funcionar y no iba a volar media cuadra en el intento.
ATENCIÓN: No me hago responsable por cualquier daño que sufran fuentes, compresores o personas. Es electricidad, es peligrosa, no lo intenten si no estan en un lugar de trabajo seguro.
El compresor
Este compresor portátil, labura a 300 psi y es de 12V a 10A. el consumo es de 400w aprox. y lo compre en morón (zona oeste) a $299
La fuente

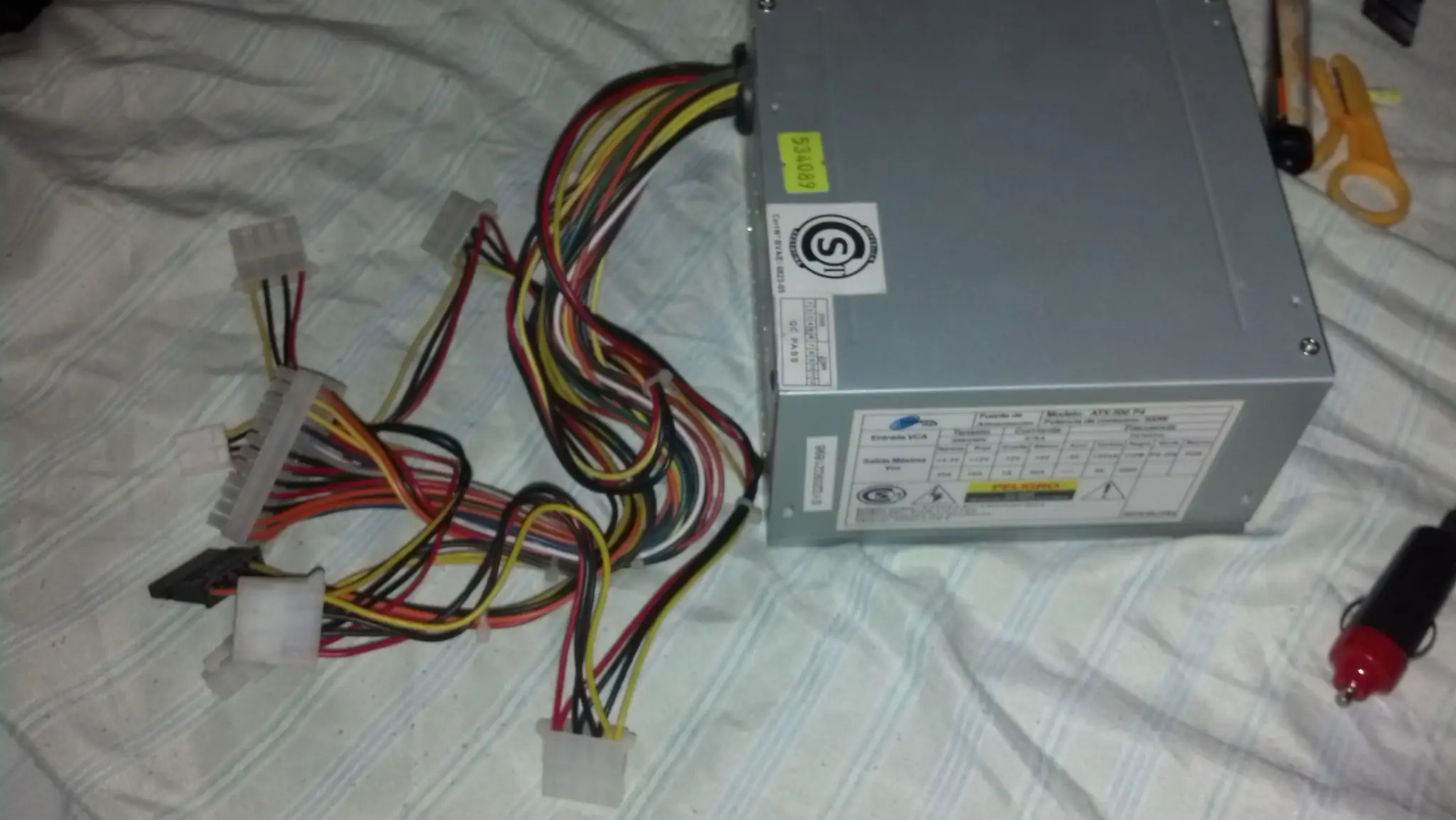

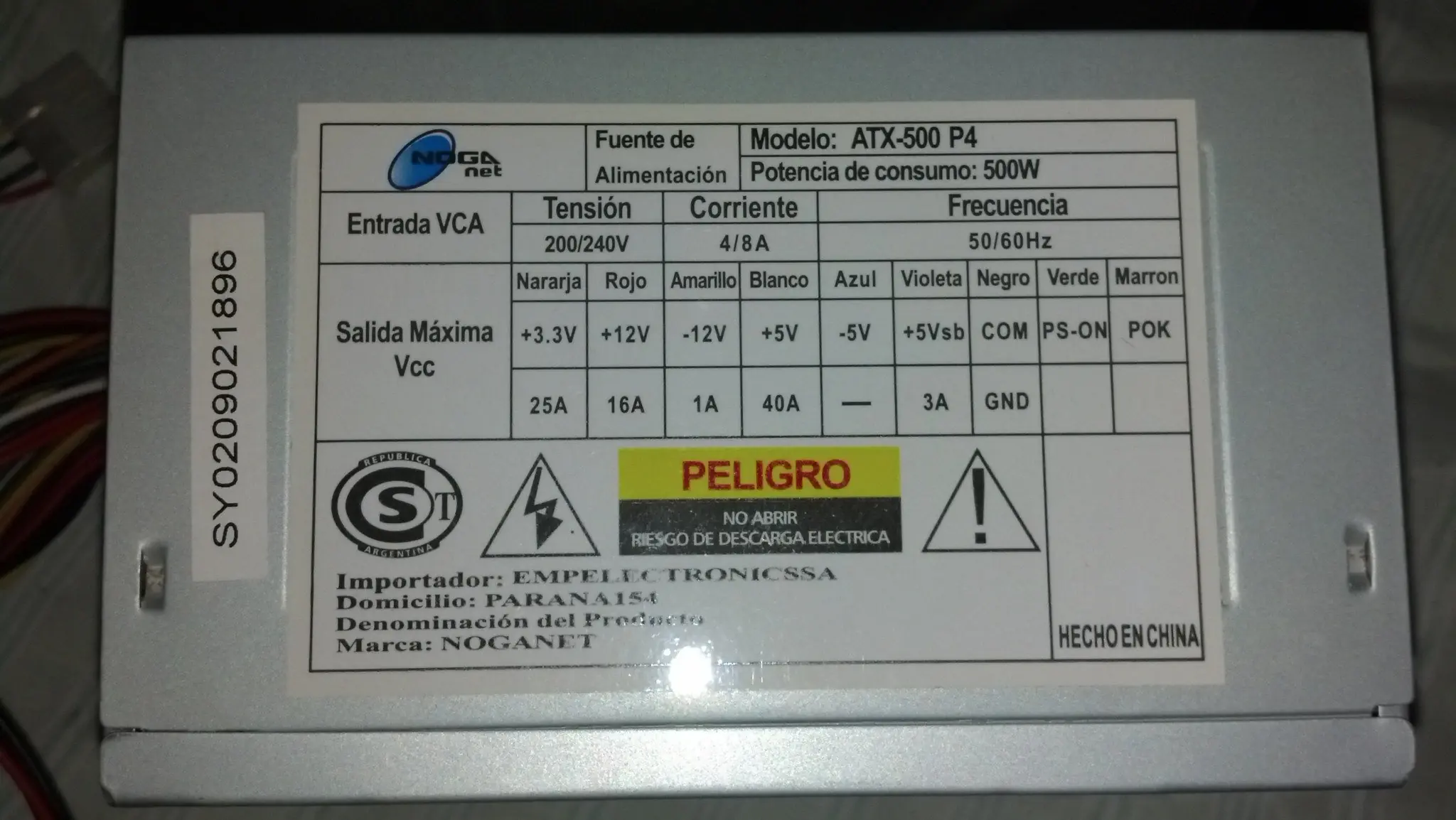

Como verán, es una fuente ATX común de 500W, y no de las mejores... Pero a lo que hay que prestarle atención es a las especificaciones de la misma:
Lo importante acá, es ver la potencia (Watts), que tiene que ser mayor al consumo del compresor; qué color de cables vamos a usar y los amperes que maneja la fuente, ya que si el amperaje del compresor es mayor que el de la fuente, la misma se quema. En cambio si el amperaje de la fuente es mayor, no hay ningún problema.
Si testeamos con un tester común, vamos a ver que en las fichas molex de 4 pines (las blancas o transparentes) los cables negros son los neutros, el rojo es de 5V y el amarillo de 12V. Este amarillo es el que nos sirve, junto con uno de los negros (cualquiera de los 2 da igual)

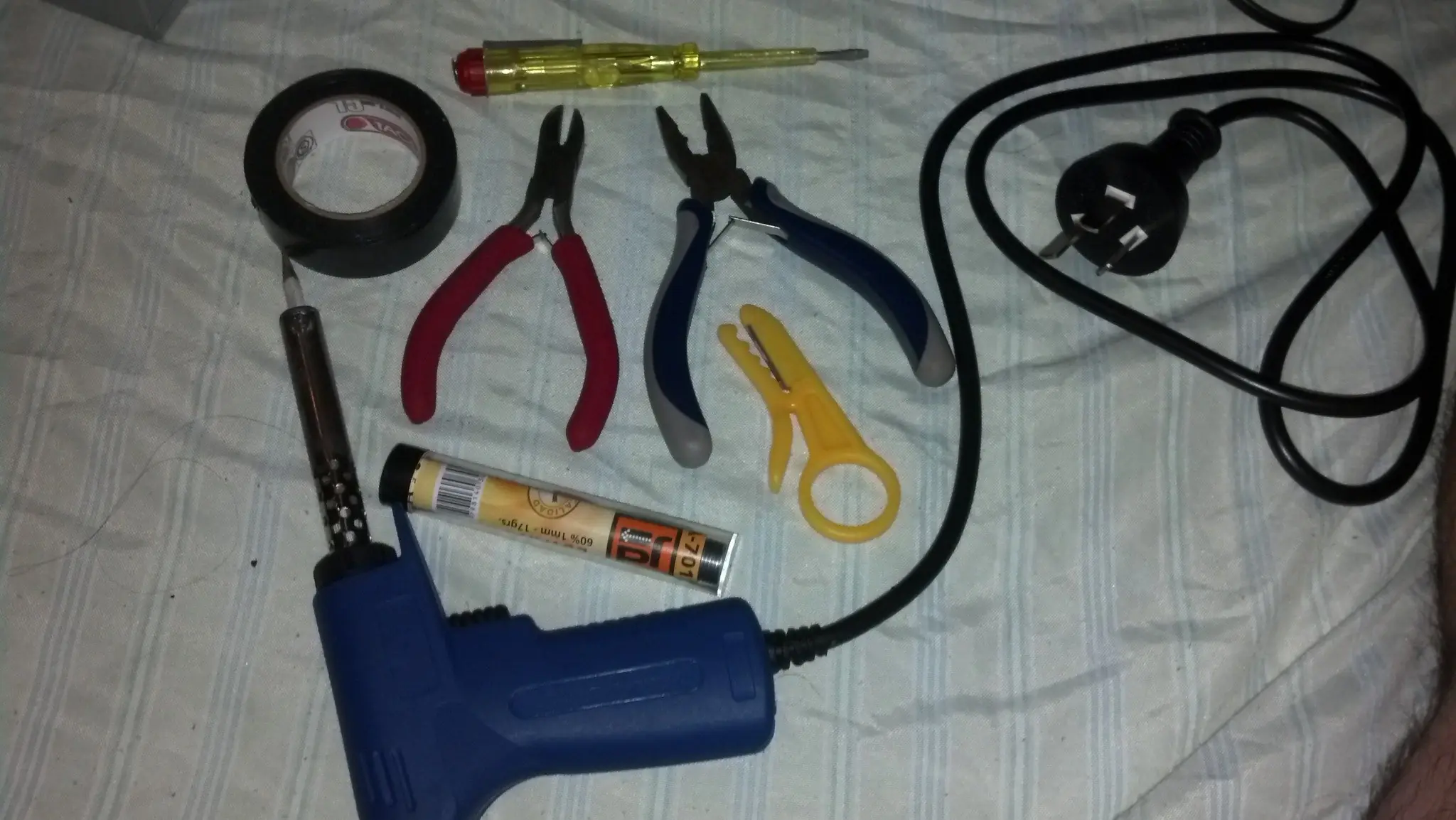

Herramientas y materiales
Para adaptar la fuente necesitamos:
-Alicate
-Pinza
-Destornillador plano o algo con punta fina
-Pela cables
-Soldadora y estaño
-Cinta aislante
-Fichas Molex macho y hembra (1 de cada)
-Clip de oficina o alambre flexible.

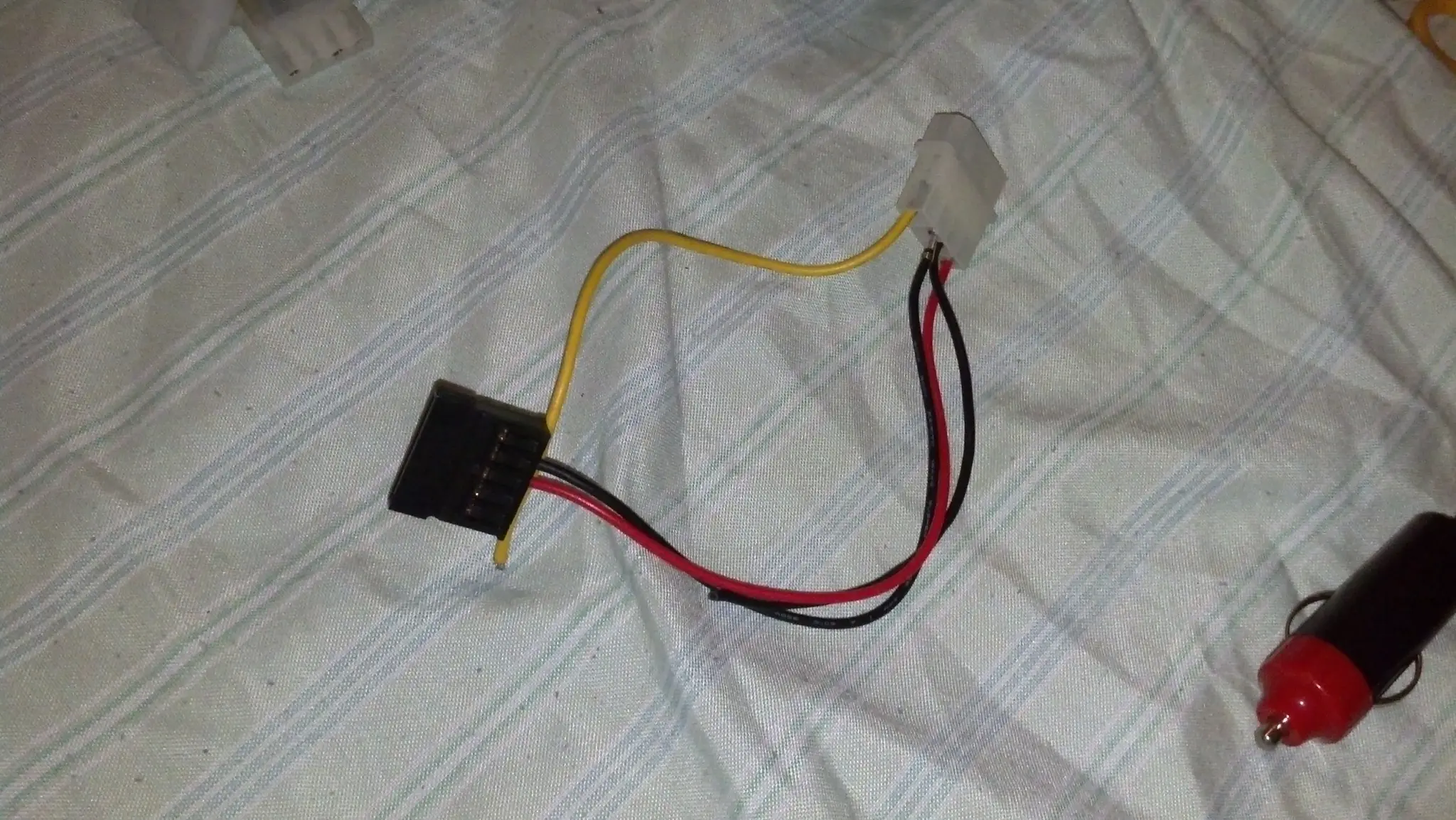

Yo no pude conseguir los Molex asique me las ingenie con esto:
Es un adaptador Molex a SATA. De este saqué el Molex macho.

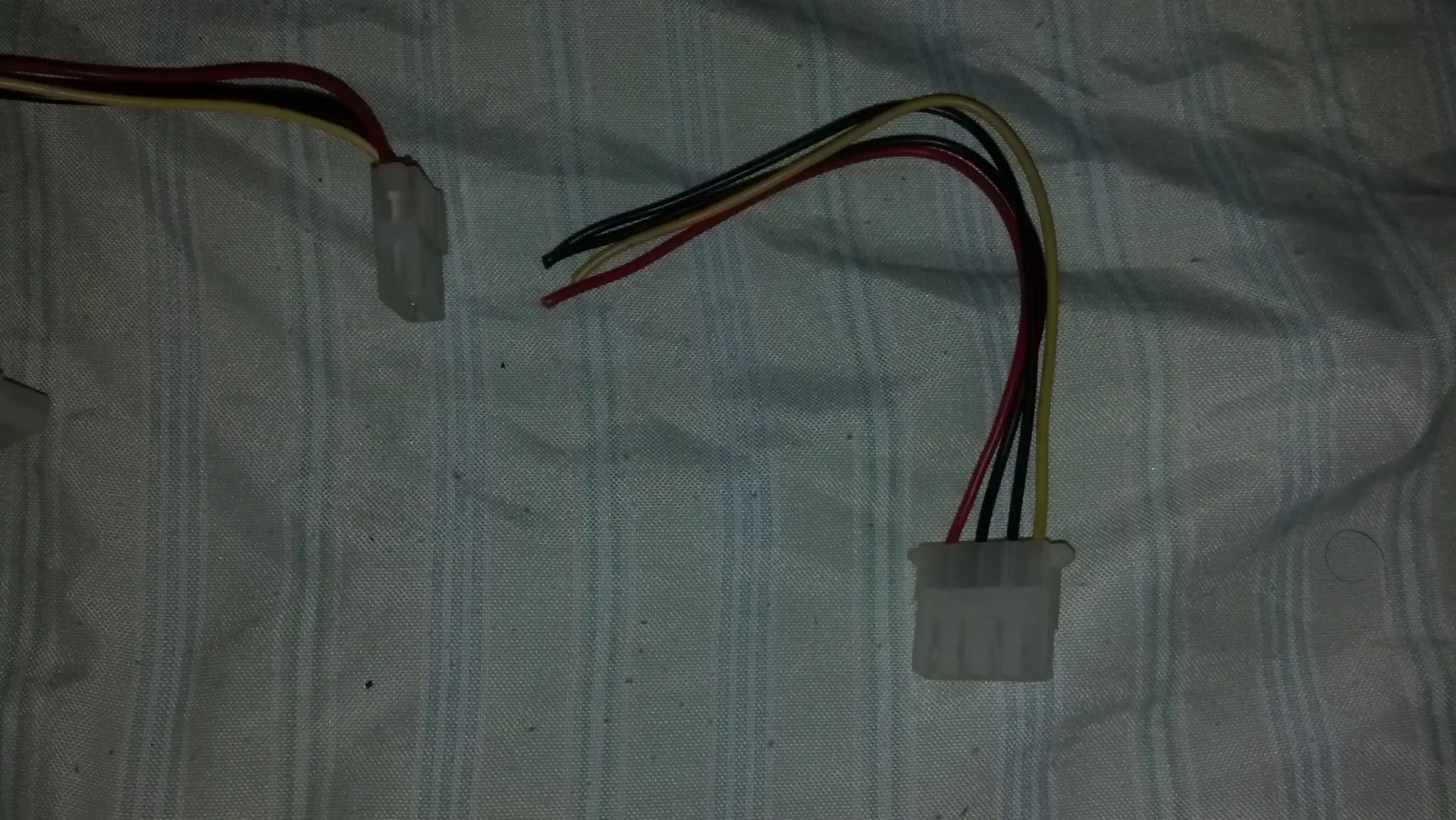

El Molex hembra lo saqué de la fuente, total las pc's nuevas usan SATA mas que nada y sacrificar un Molex hembra de 4 o 6 que vienen en las fuentes no es nada, asique la fuente sigue sirviendo para la Pc.
Procedimiento

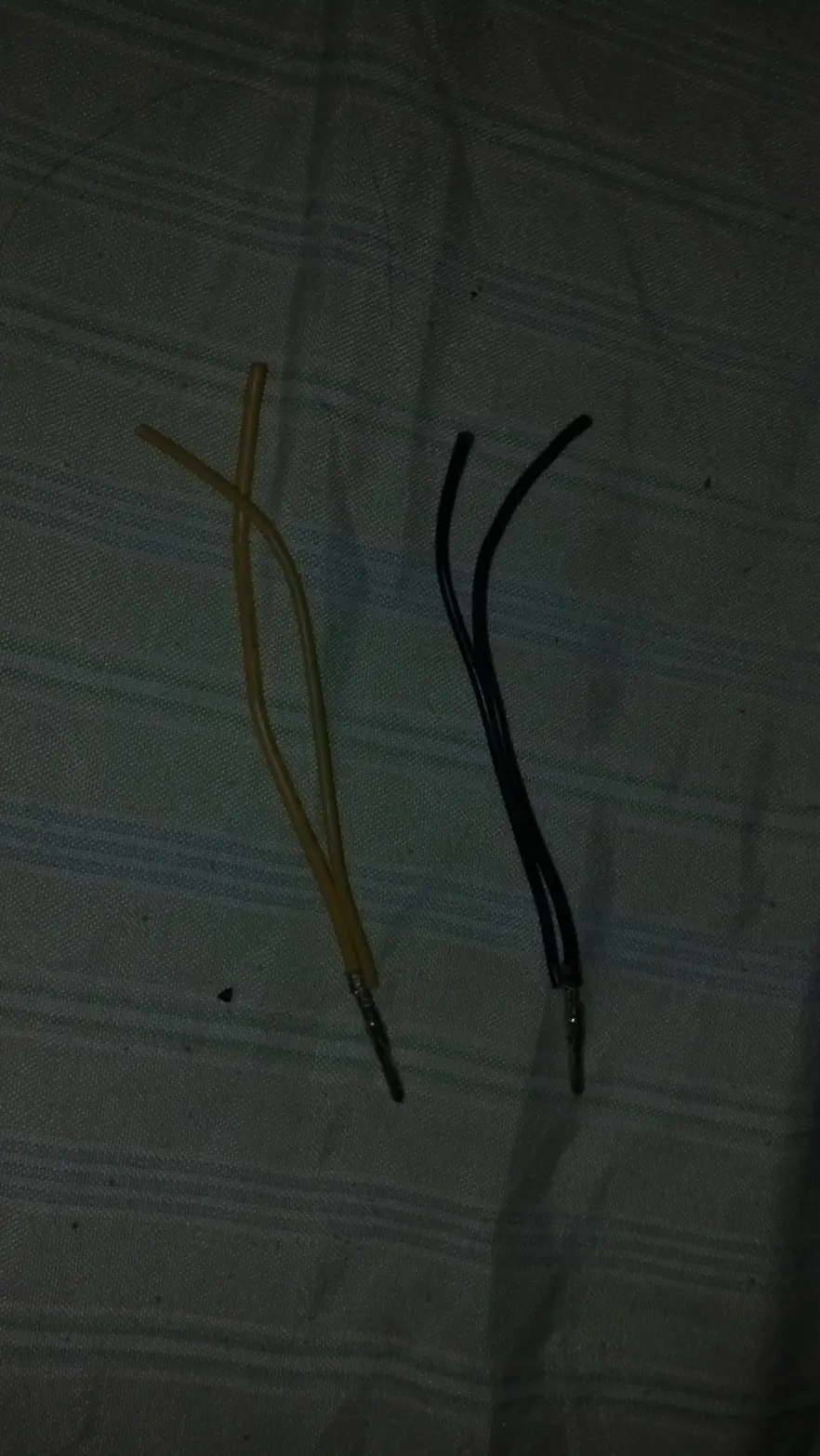

1- Desarmamos el adaptador Molex a SATA asi conseguimos el Molex macho. Para ello utilizamos el destornillador o la herramienta que tengamos con punta fina para poder meterla desde la parte donde se enchufa (donde se ven los pines) y empujar unas patitas que tienen los pines en los costados, mientras tiramos del lado opuesto (lado del cable). Hay que hacerlo de a 1 pin por vez. Una vez que sacamos los 4 pines y queda la ficha blanca vacía, cortamos los cables del lado del conector SATA (ficha negra) lo mas cerca posible del mismo. De estos cables sólo vamos a usar el amarillo y 1 negro. Estos cables son largos, asique los cortamos por la mitad. Con lo que sobra, vamos a agregarlo al pin. Soldamos la punta para que quede mas seguro. Nos queda así:

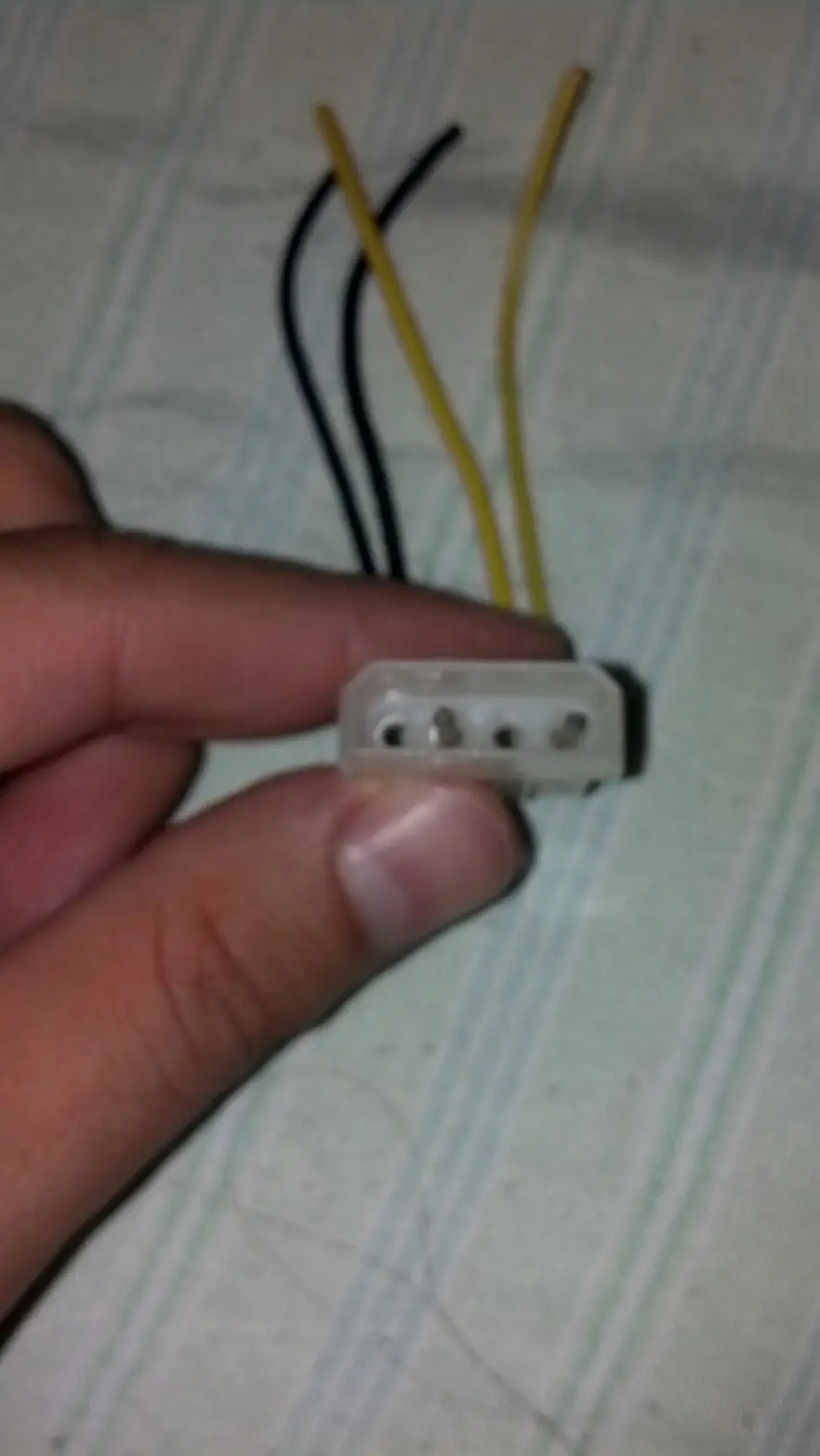

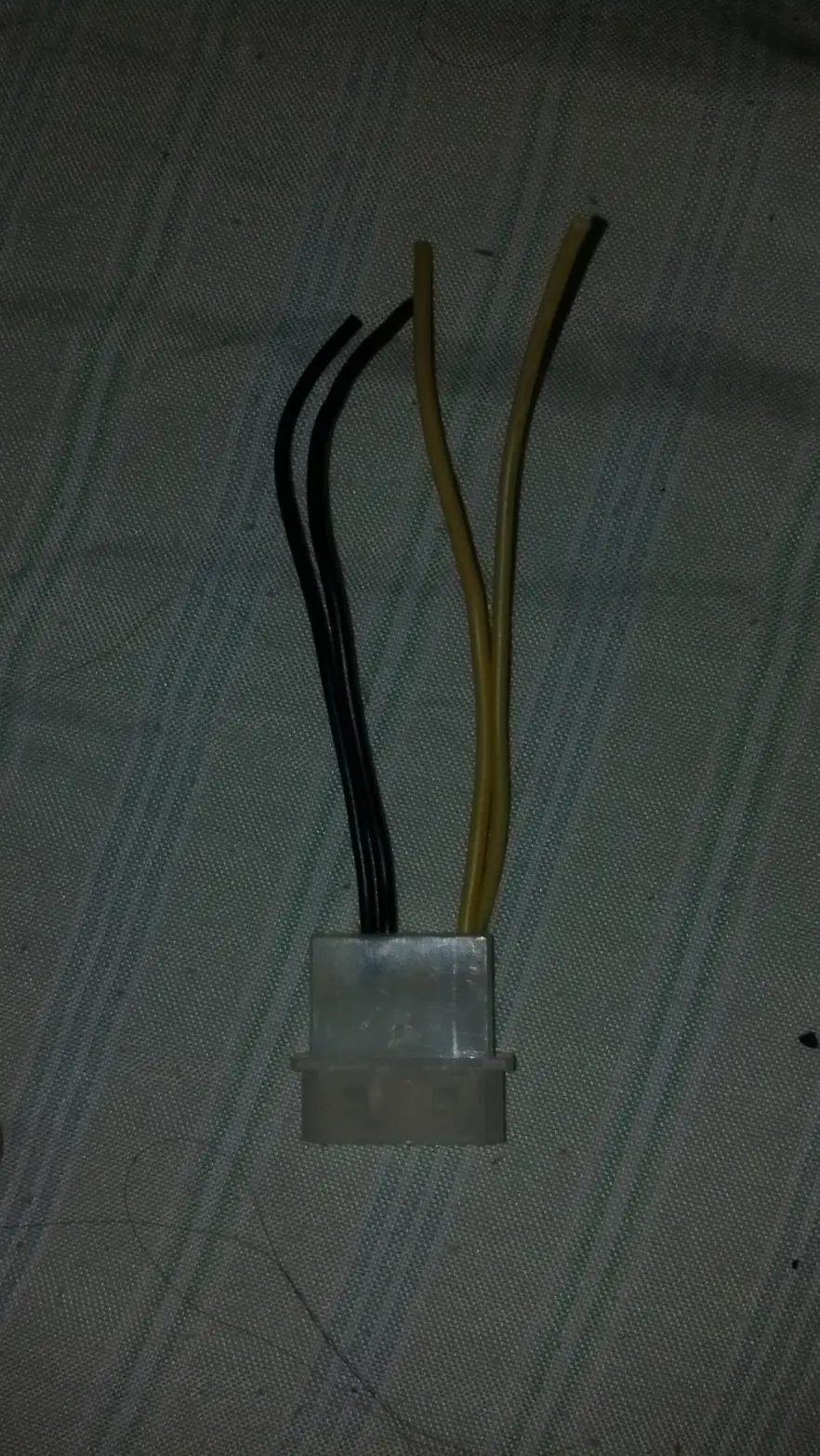

Luego volvemos a insertar los pines y nos tiene que quedar de esta manera:
Presten atención al lugar donde va el cable amarillo y el negro.
Ponemos 2 cables porque con 1 sólo levanta mucha temperatura.

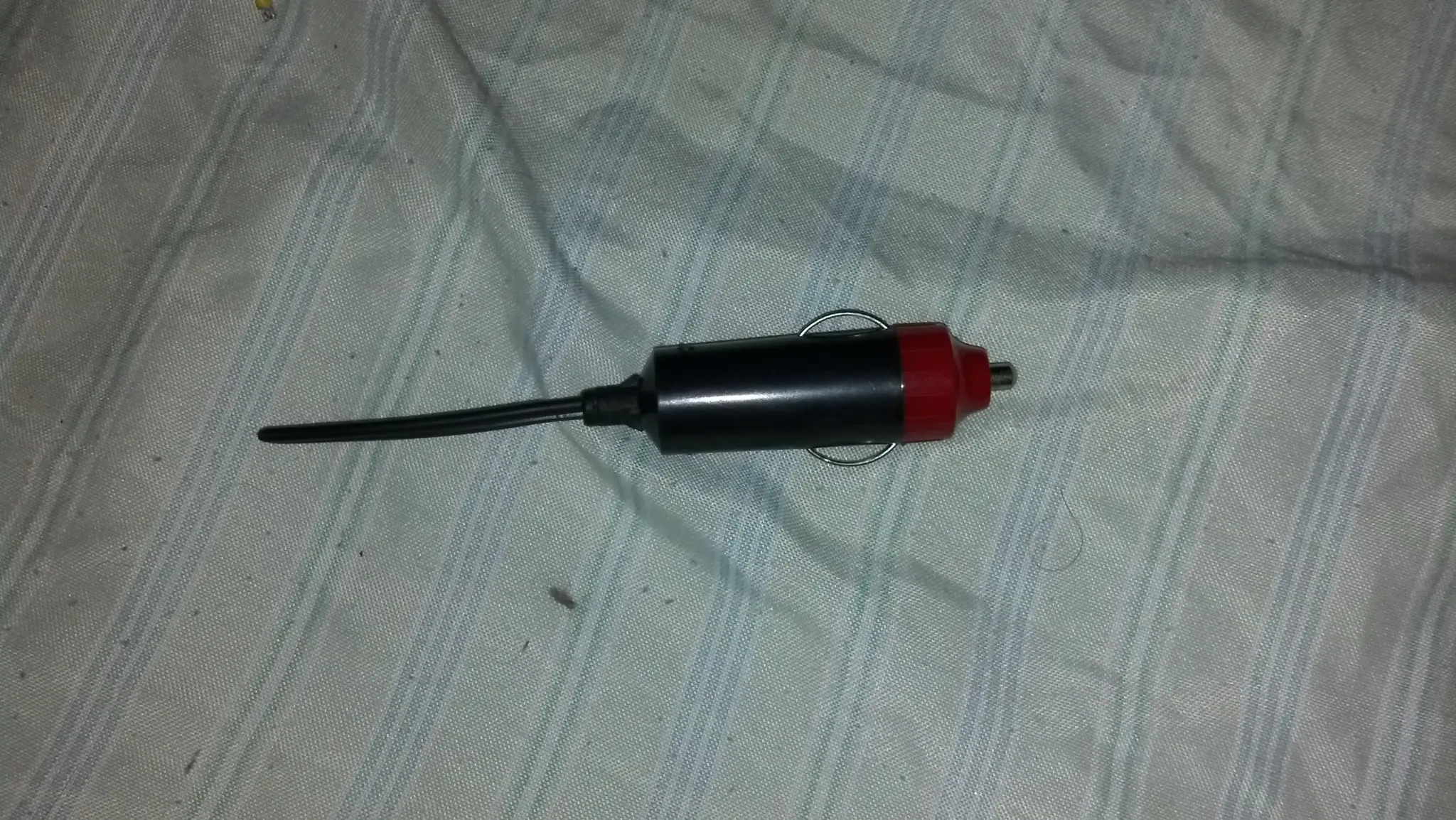

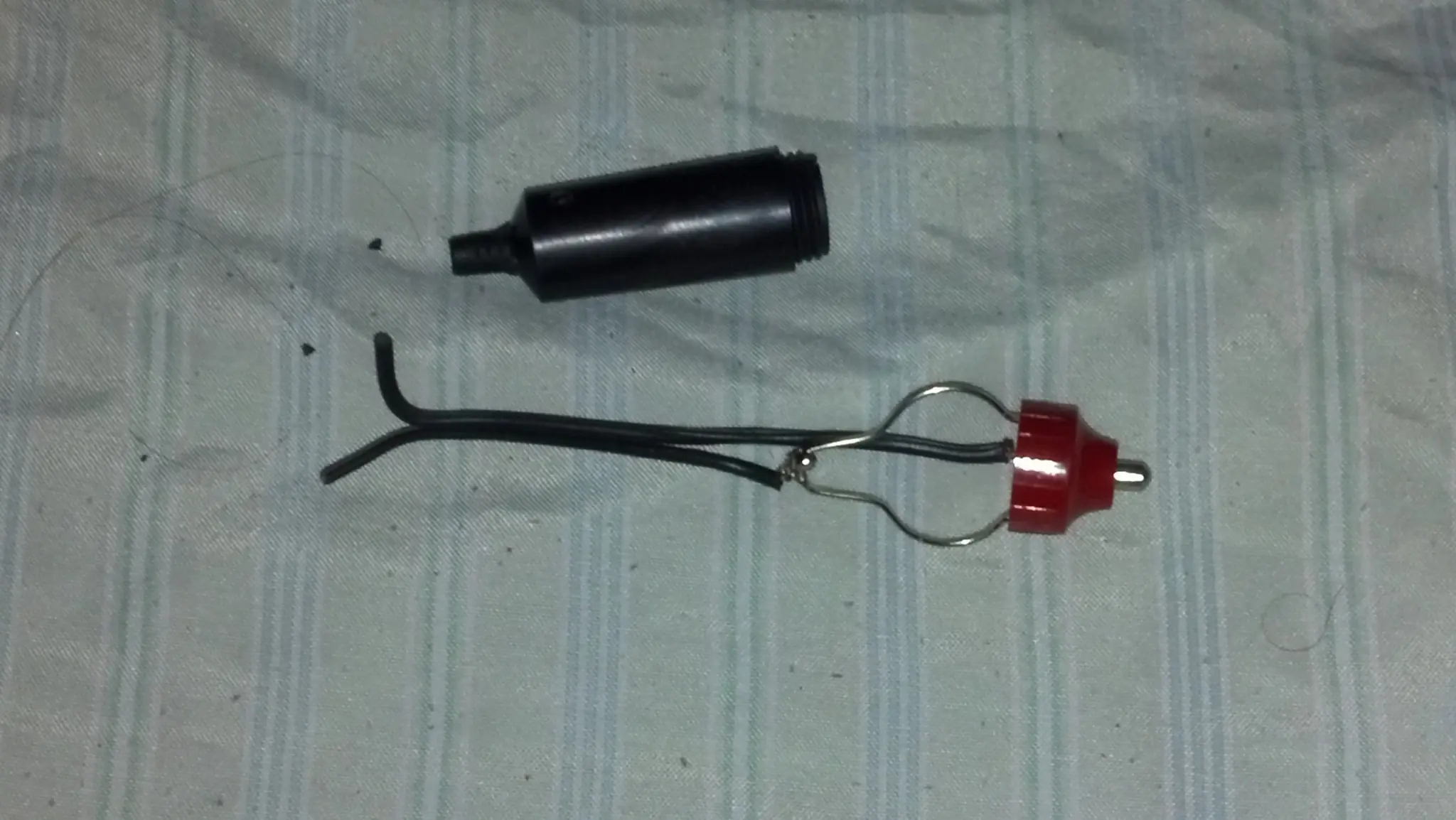

2- Abrimos la ficha del encendedor del auto (en mi caso es a rosca) y nos fijamos qué cable va al contacto del medio (+) y cúal va a los contactos laterales (-)
Esto es importante, ya que si lo conectamos al revés, en ves de largar aire, aspiraría.
Cortamos el cable del conector para el encendedor del auto, dejando un poco de cable

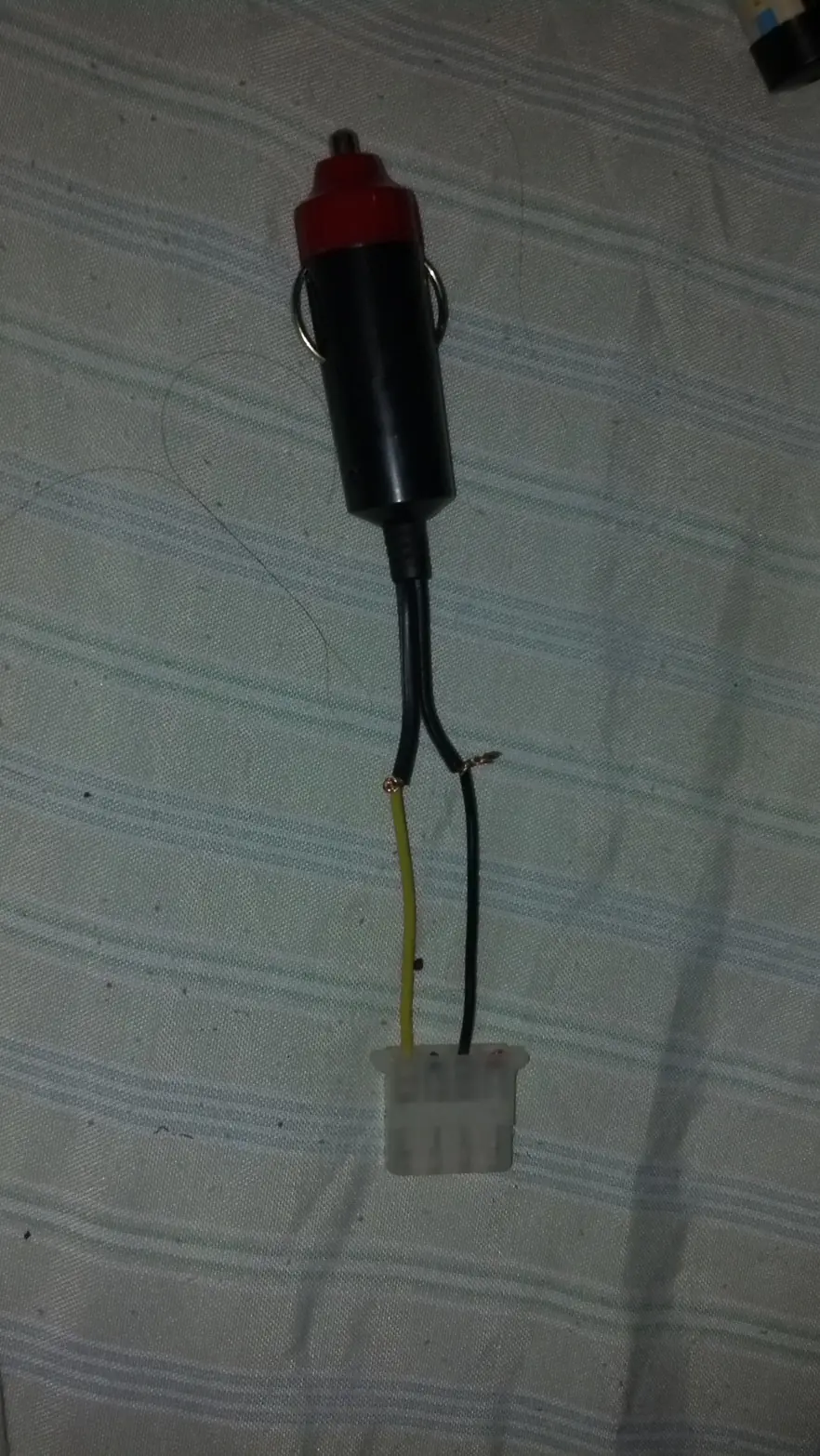

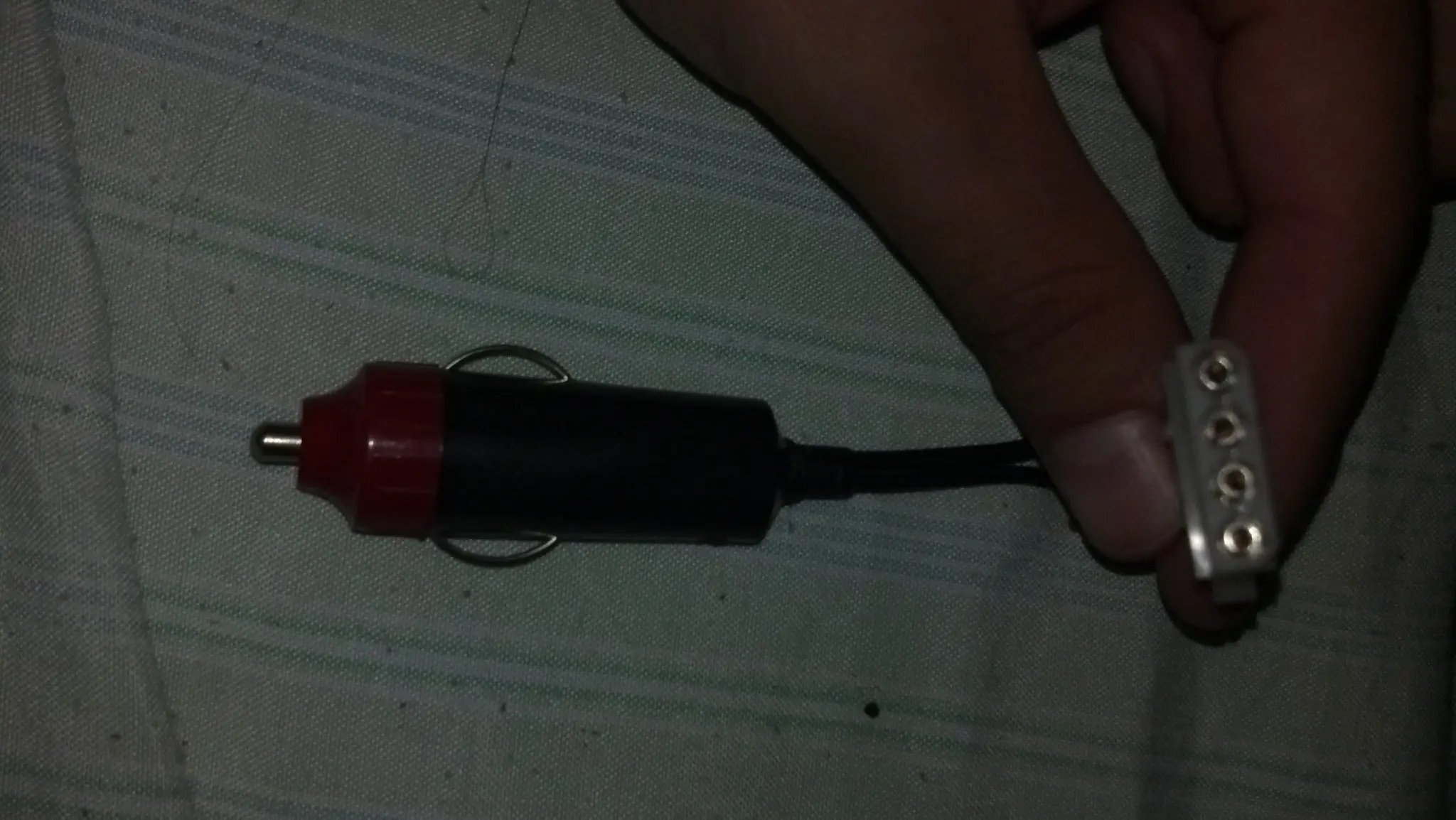

3- Volvemos al Molex hembra, que sacamos de la fuente, acortamos los cables y unimos el amarillo al cable que va al positivo (+) del enchufe del encendedor del auto y el negro al cable que va la negativo (-).

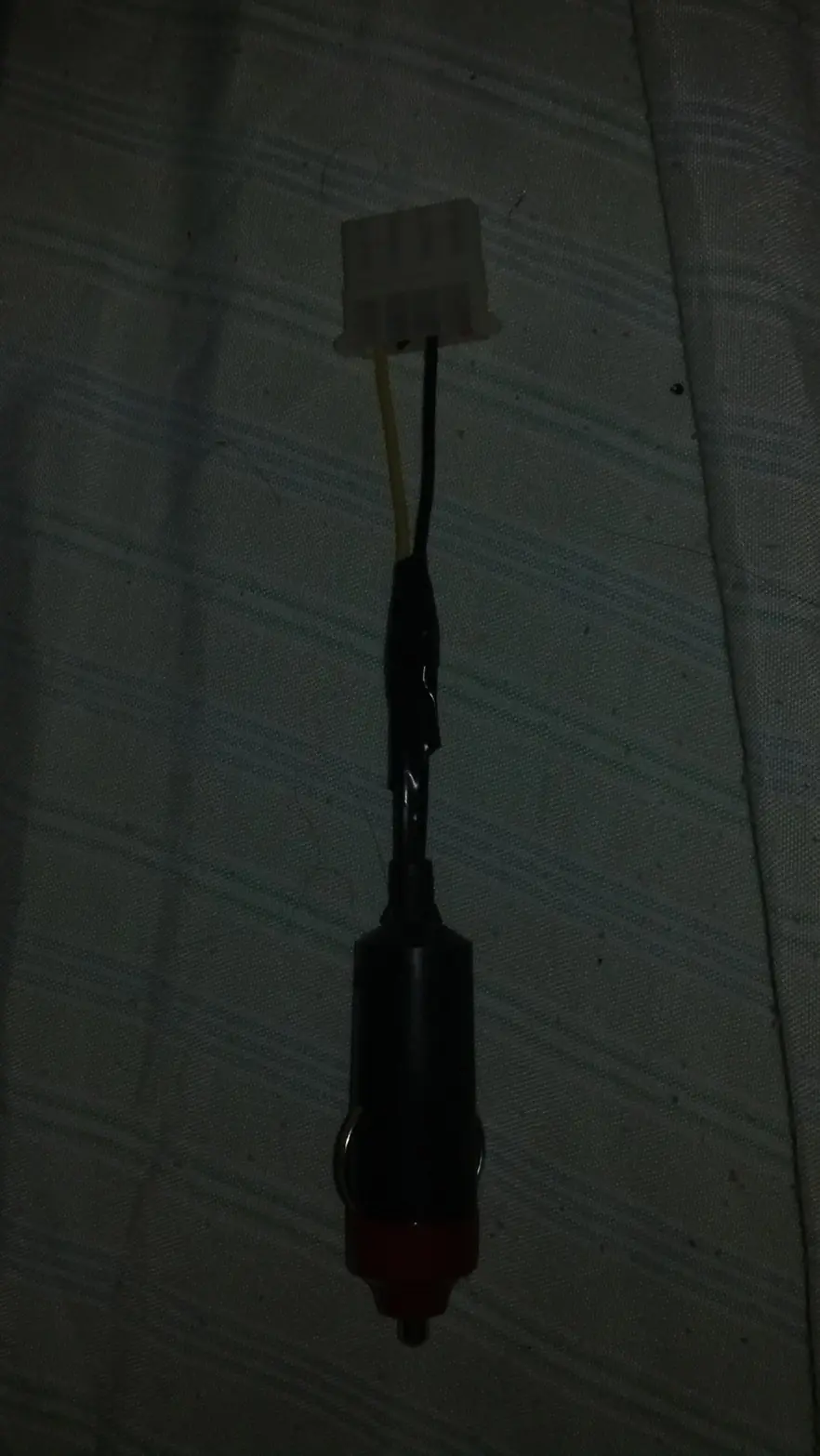

Ponemos un poco de estaño en las uniones para reforzar y encintamos por separado (yo despues encinte todo junto para "emprolijar" )
De esta manera, el compresor sigue siendo útil para el auto en caso de necesidad.

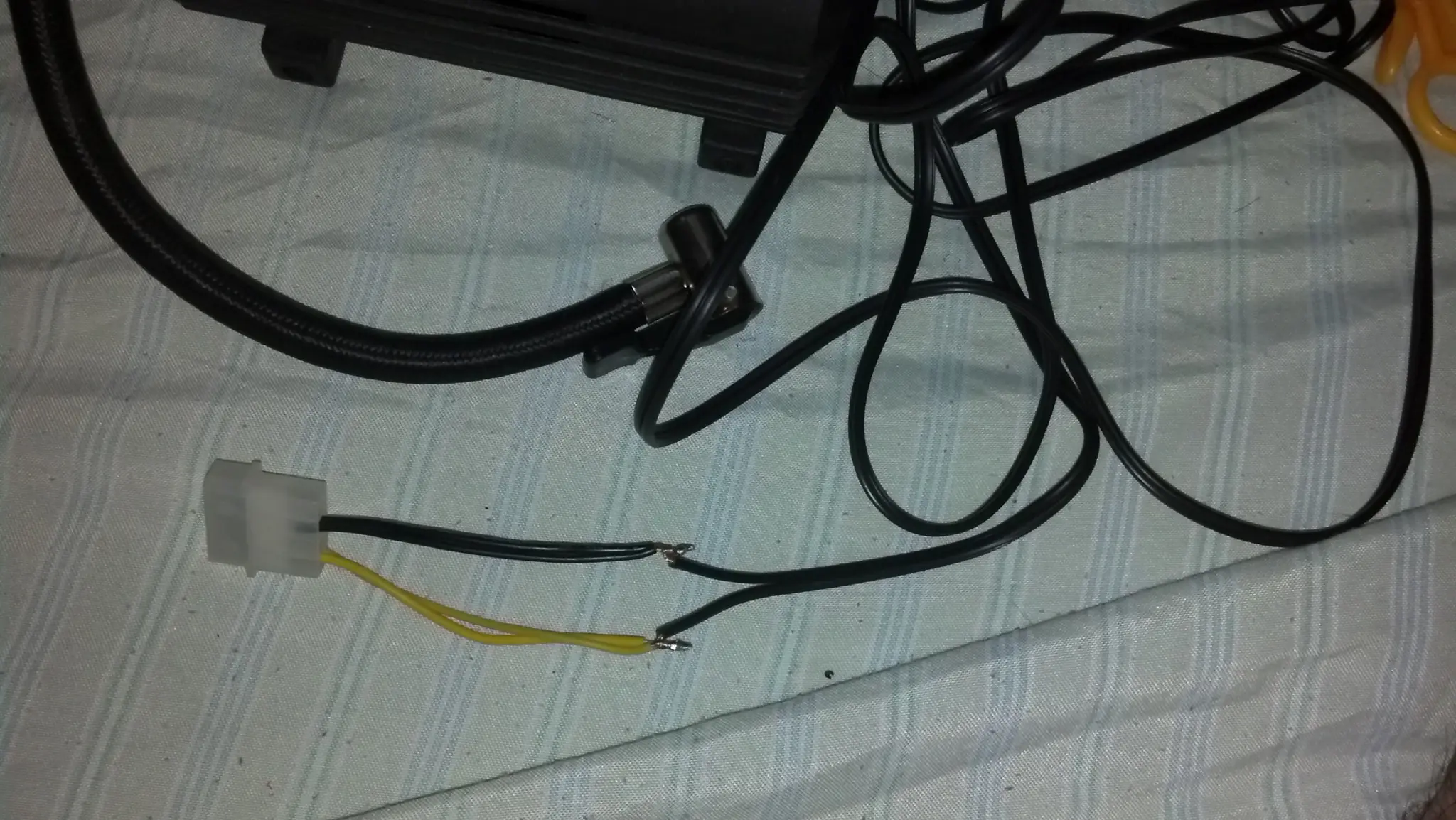

4- En cuanto al Molex macho que obtuvimos en el paso 1, vamos a unirlo al cable del compresor, teniendo en cuenta cual es el positivo (+) y cual el negativo (-). El cable amarillo al (+) y el negro al (-). reforzamos con estaño, encintamos por separado y luego todo junto:

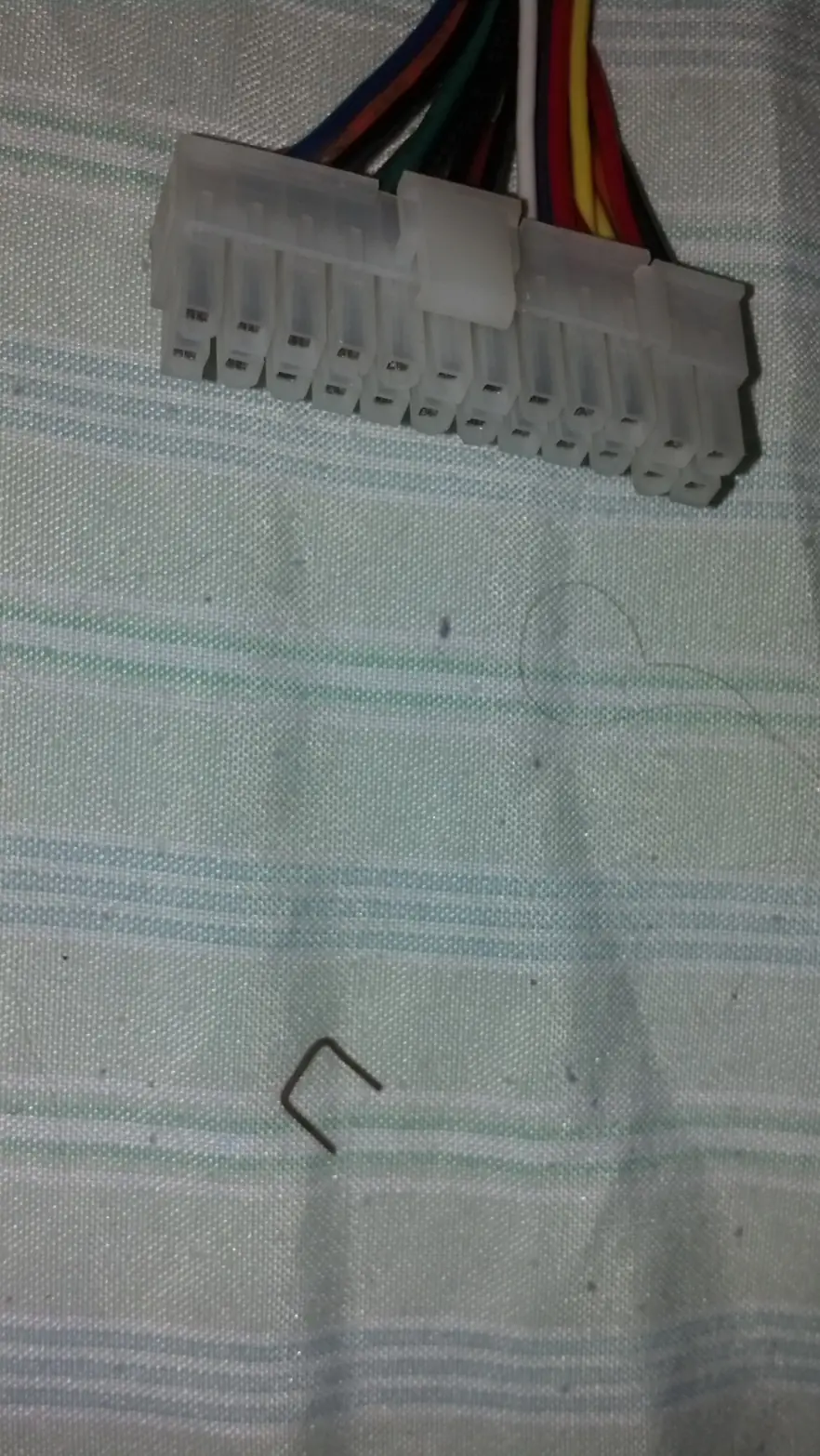

5- Las fuentes de pc necesitan estar conectadas al Motherboard para funcionar. Como nosotros no vamos a tenrla enchufada a un mobo, vamos a tener que puentearla. Para ello necesitamos un clip de oficina o un alambre.

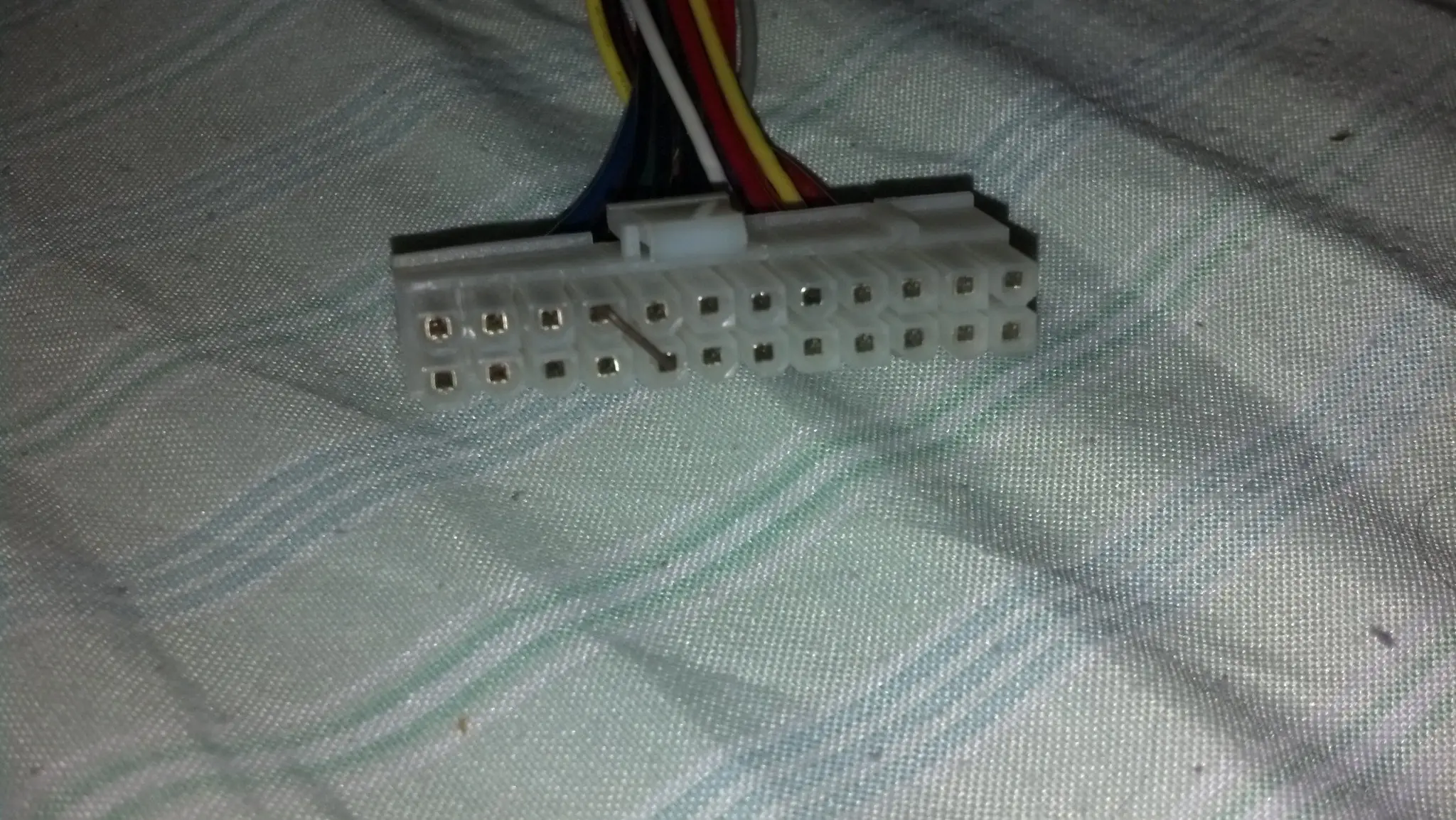

Agarramos el Molex mas grande (24 pines) y buscamos el cable verde. Aquí insertamos un extremo del alambre. El otro extremo lo insertamos en el pin de cualquier cable negro (hay muchos). Nos queda asi:
Ahora sí, cuando enchufamos la fuente, ésta arranca.
Terminamos con todo, ahora sólo queda enchufar primero el compresor a la fuente y después la fuente a cualquier enchufe de la casa.
Tengan en cuenta que estos compresores no pueden estar en funcionamiento por mas de 10 o 15 minutos porque se calientan mucho
Espero les sirva y cualquier duda me avisan!
