Hola toda T!
Les vengo a mostar mi amplificador de 400W que hice hace un tiempo, vi que muchos subian solo las foto del creador sin ponerlo en la fuente de informacion -.-
La onda empezo cuando estaba re emocionado con la electronica, les digo que sinceramente gaste unos $700 cuando uno marca skp tamb de 200+200W rms esta por los $1300, hay otros que dicen que tiran 600W como los moon o otra marca rara -.- pero hay que leer bien:
700W Max en Modo Bridge (uniendo los dos canales de audio )
2 x 350 Watts Musicales en 4 ohms
2 x 190 Watts Musicales en 8 ohms
2 X 200 Watts Rms en 4 ohms
2 x 120 Watts Rms en 8 ohms
(el unico que puedo llegar a creer de estos, es 2x120watts en 8ohm !, siempre mienten mucho en la potencia, todo para vender mas -.- )
Aparte que mejor algo hecho por uno mismo , al menos se repararlo cuando me mando alguna cagada xD, para alguien que ya tenga conocimiento previos en algun otro amplificador y quiere algo polenta, se los re contra recomiendo, esta muy bueno, yo lo tengo con dos cajas con parlante Xpro 12", twiter, y driver piezoelectrico -.-
y con el potenciometro llega a un %65 que hasta ahi se bancan estos parlantes, asi que me sobra potencia, tengo un subwoofer de 12" foxtex por cierto muy bueno para esos que dicen que son una porqueria, pero para mi pieza me sobra xD, y cuando lo pongo con este ampli en 200W hago saltar toda la pieza xD, asi también tuve queja de los vecinos -.-
bueno basta de charlas y les empezare a mostrar, no tengo foto de todo el proceso pero algo es algo.

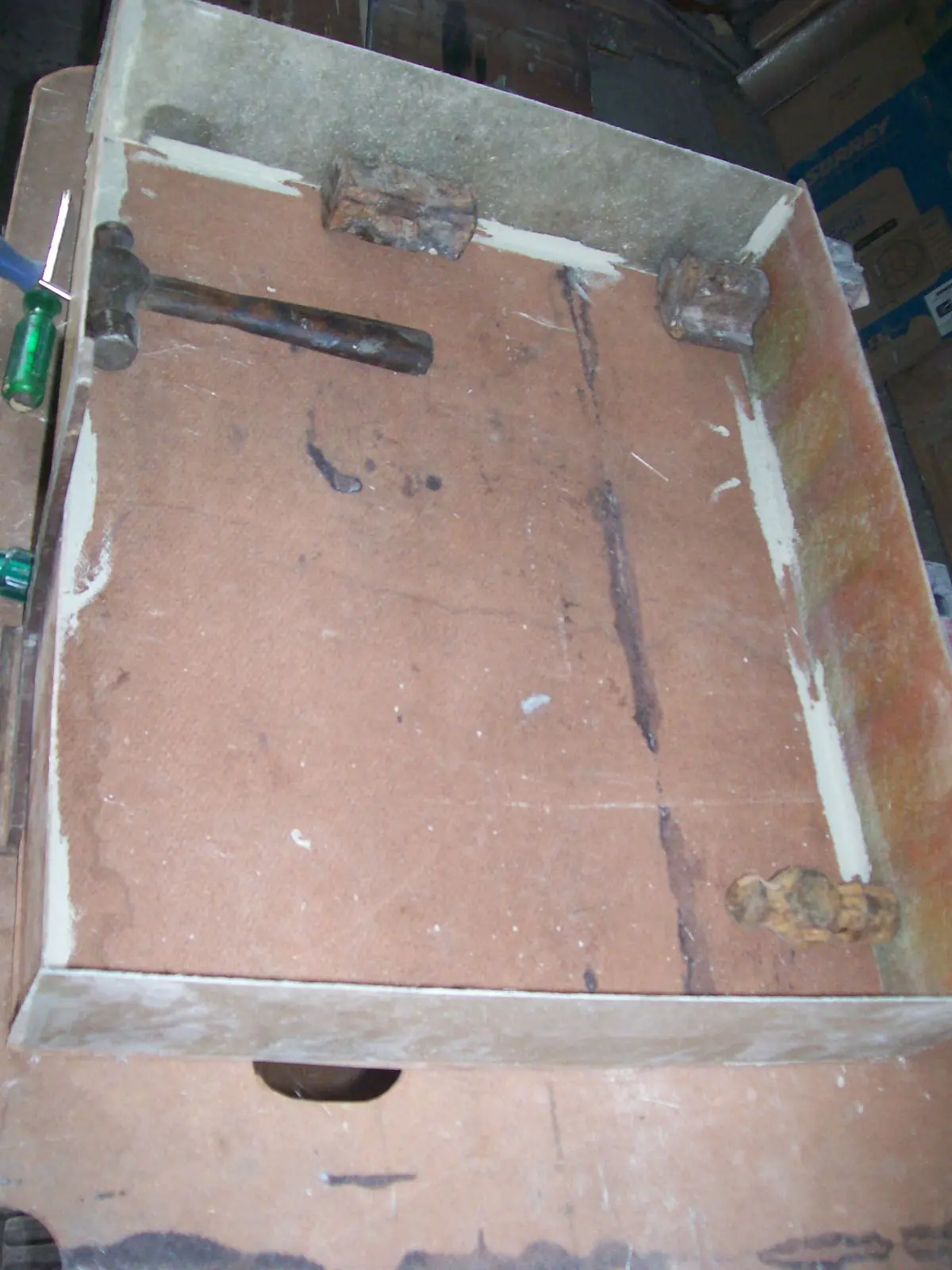

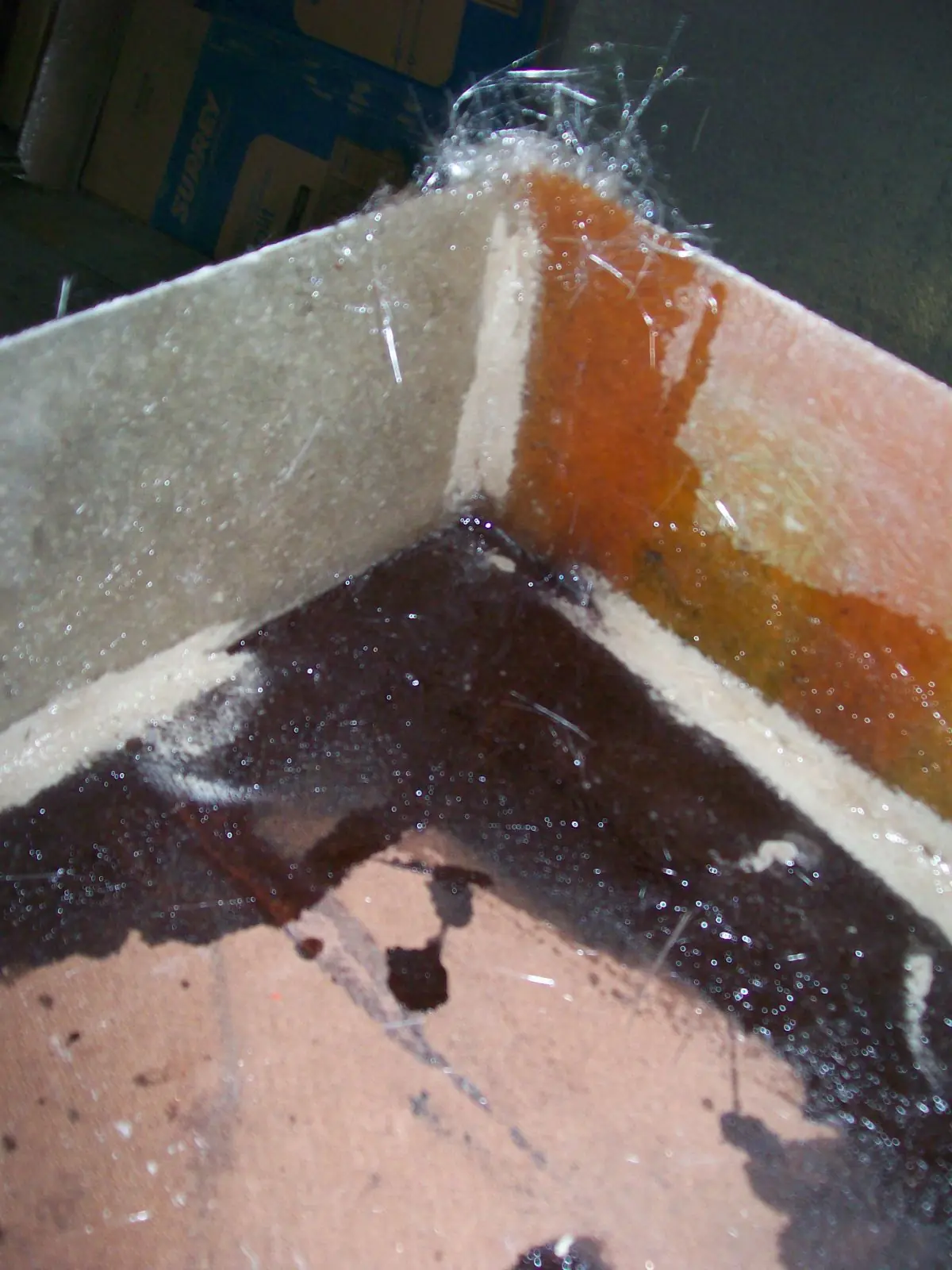

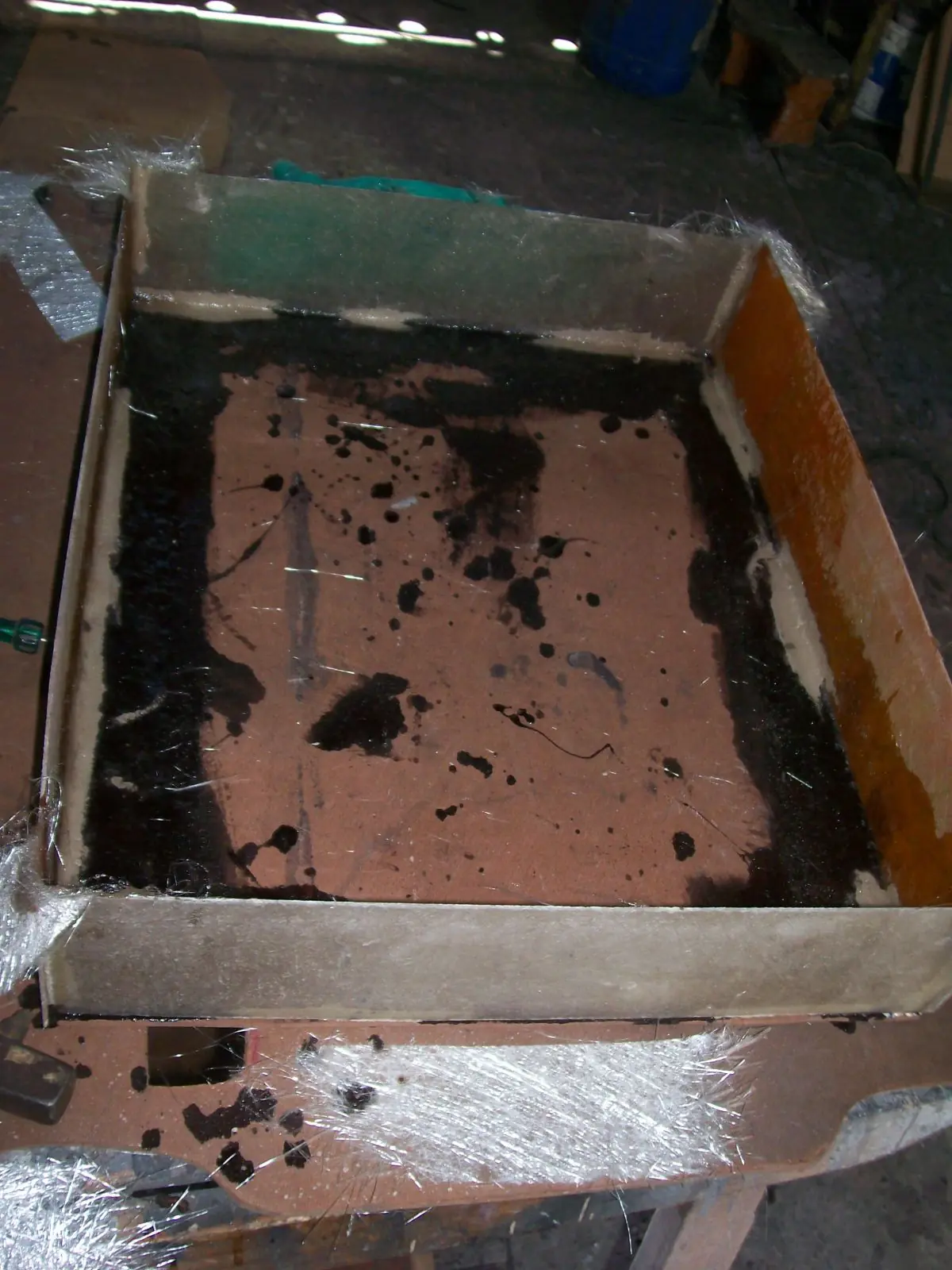

Aca estoy haciendo el gabinete: lo hice con recortes de fibra de vidrio que tenia, se que esta mal pero bueno, un gabinete tiene que ser de metal para evitar interferencias, pero como unifique las masas de los tranformadores no tengo ningun ruido molesto, nada mas el celular que no hay forma de evitarlo -.-

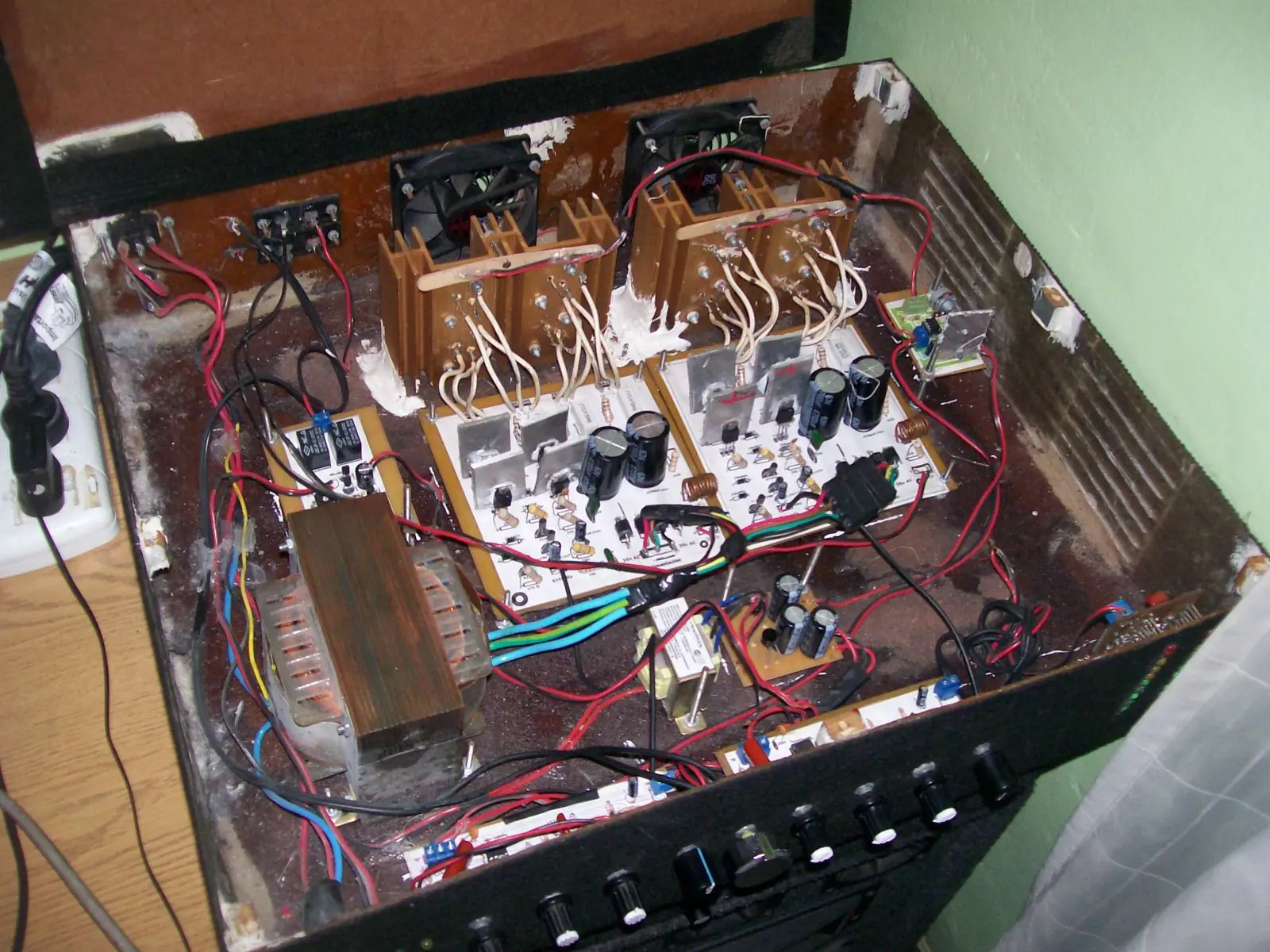

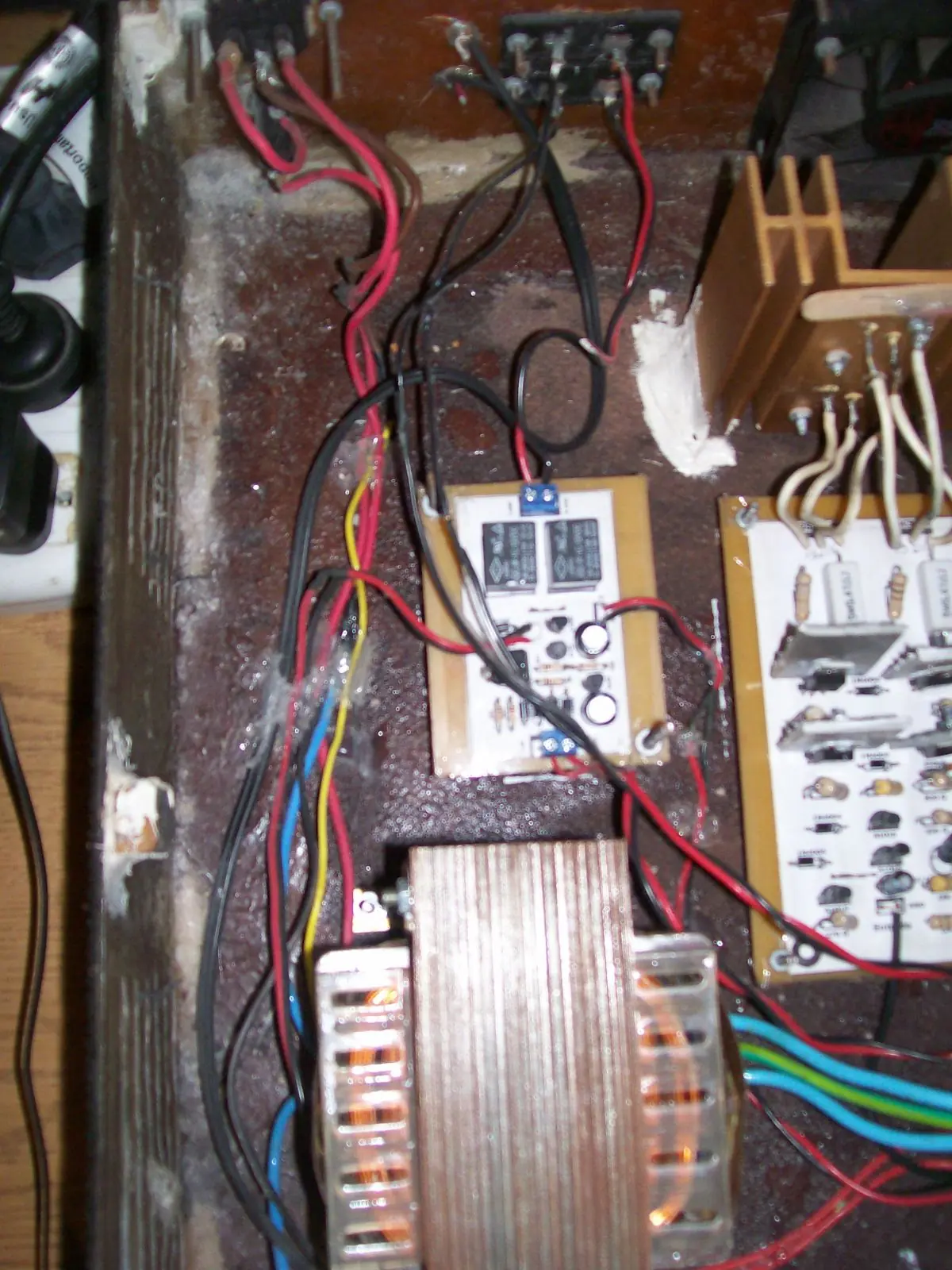

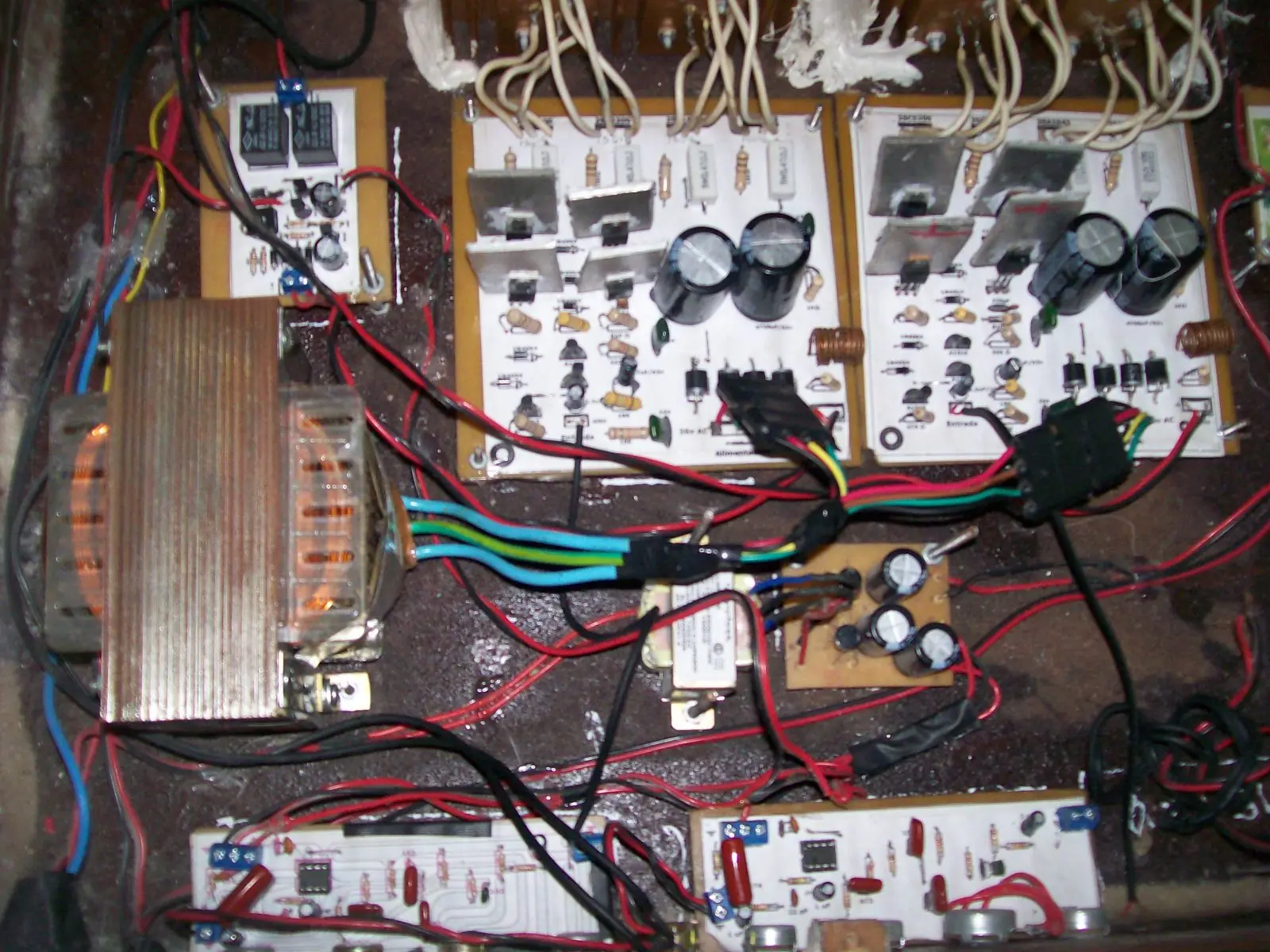

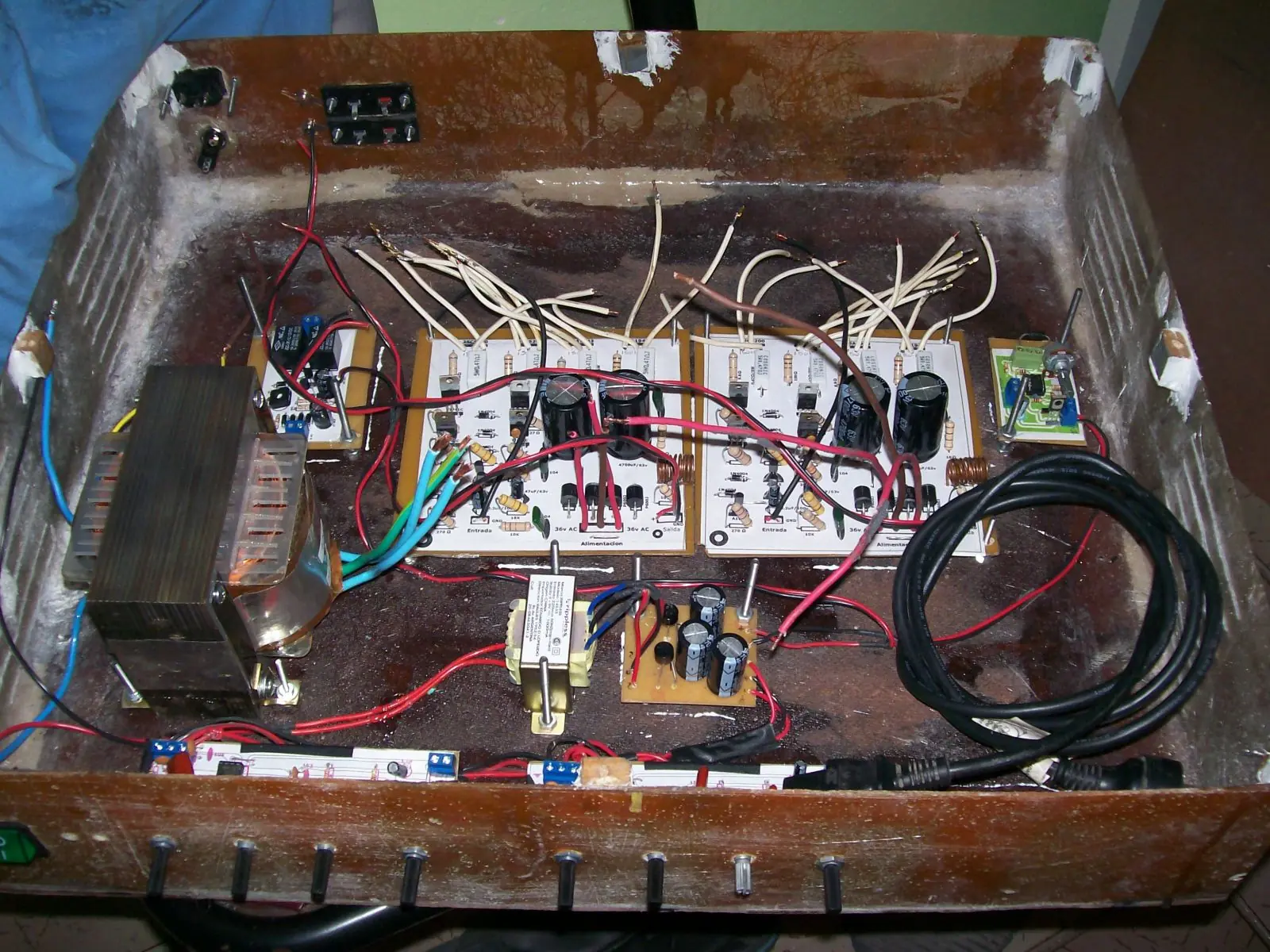

Aca ya tengo todo armado, pero mas abajo le pondre todas las cosas y de donde saque para hacerlas.

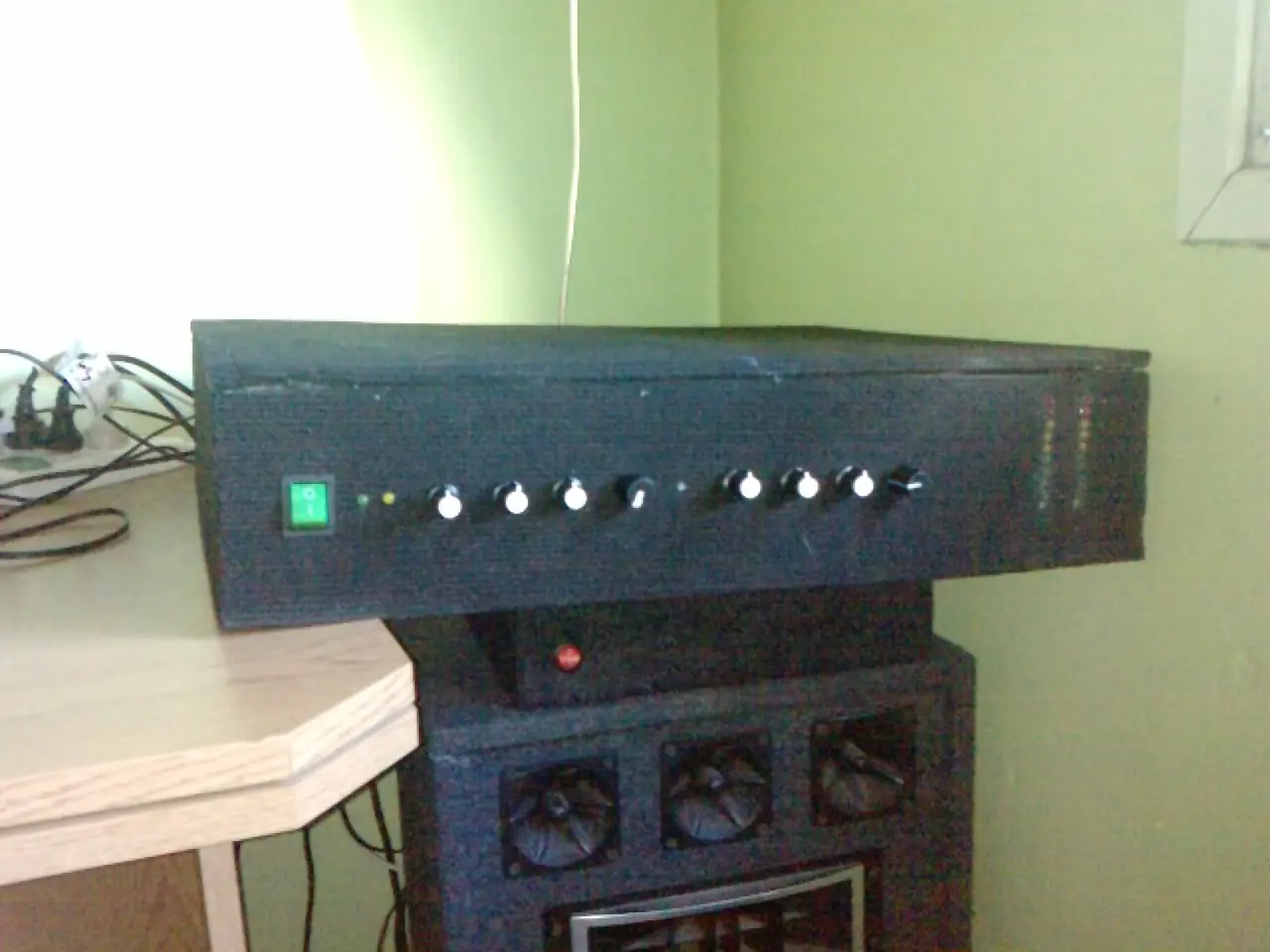

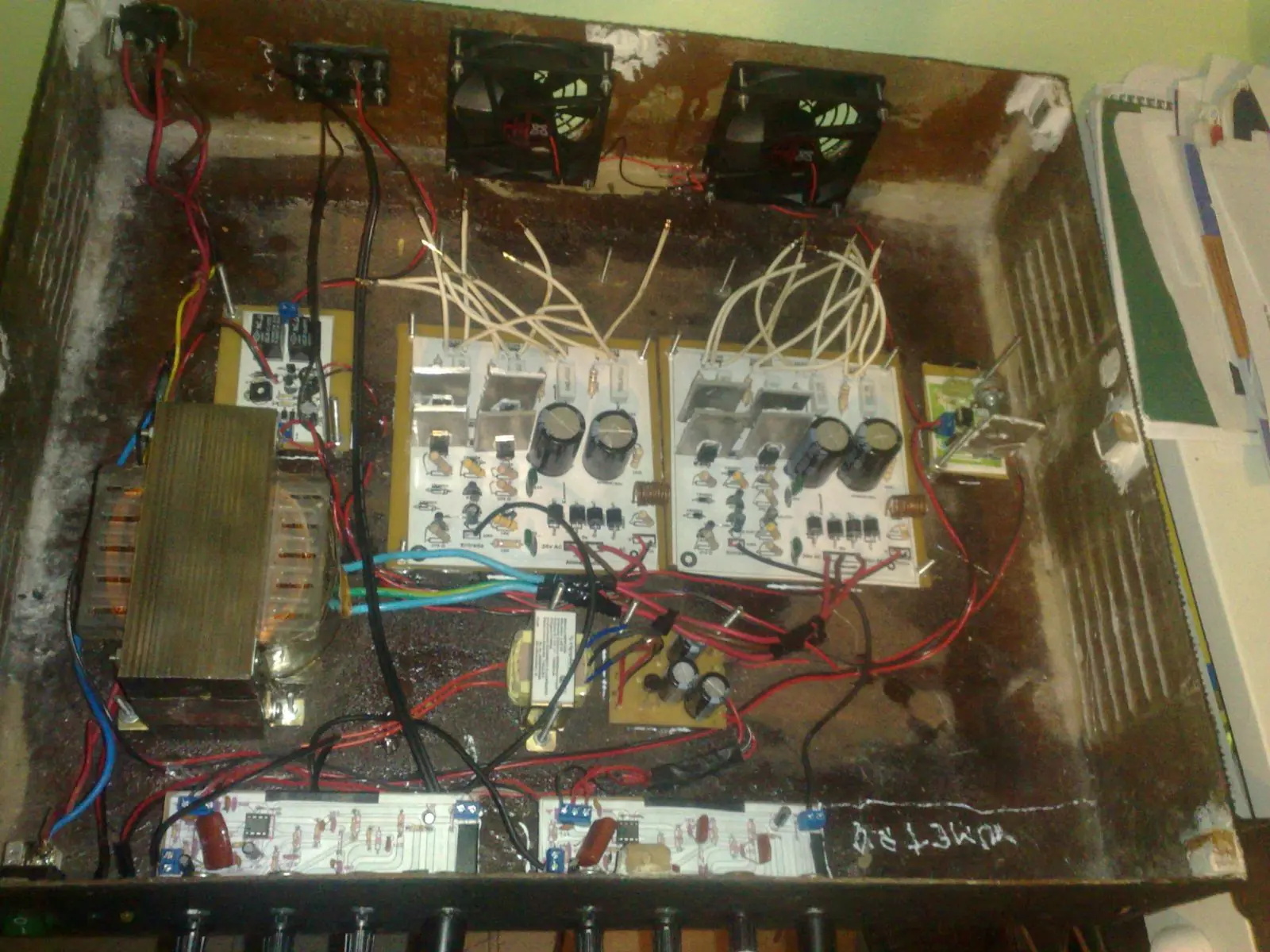

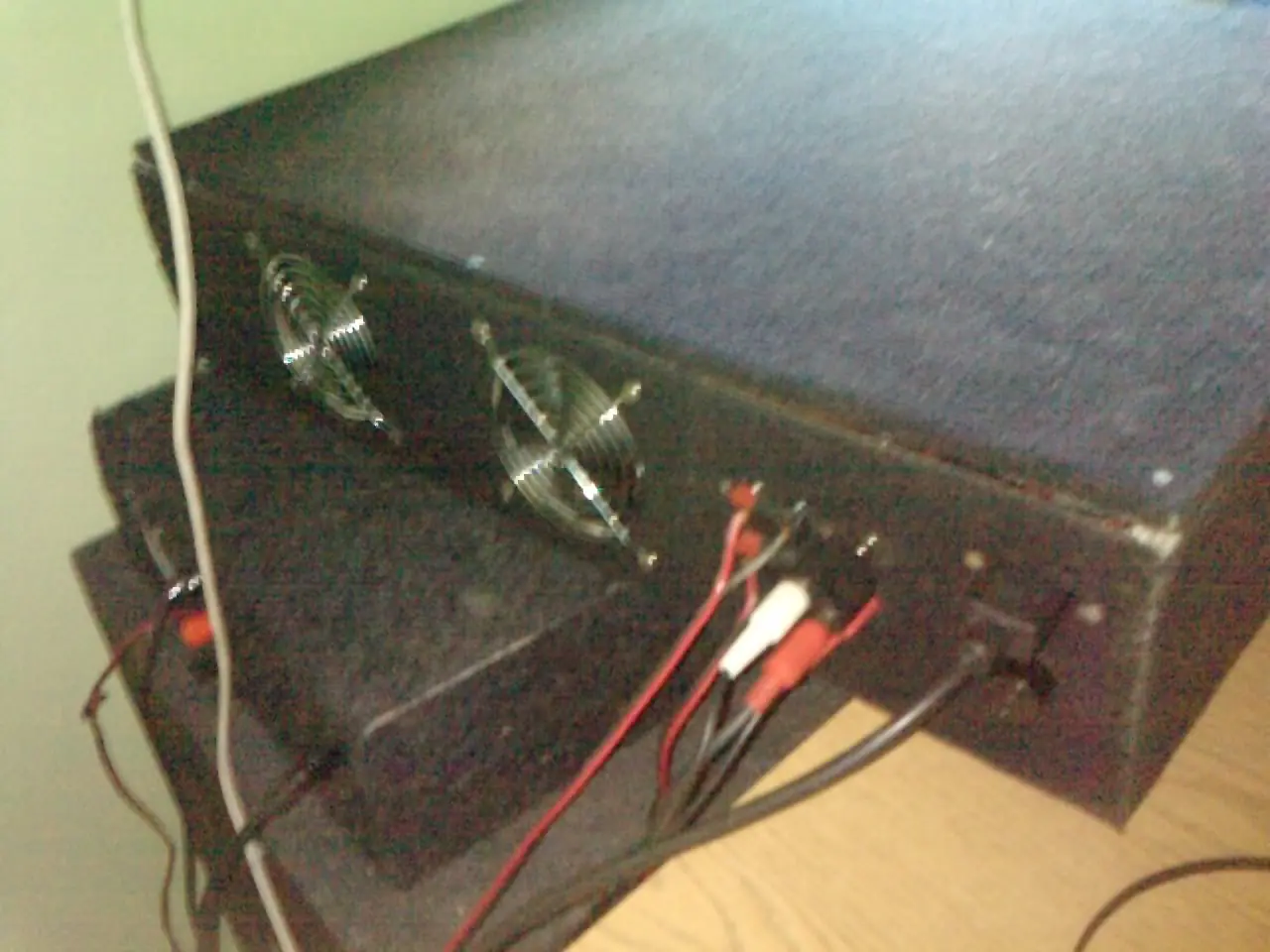

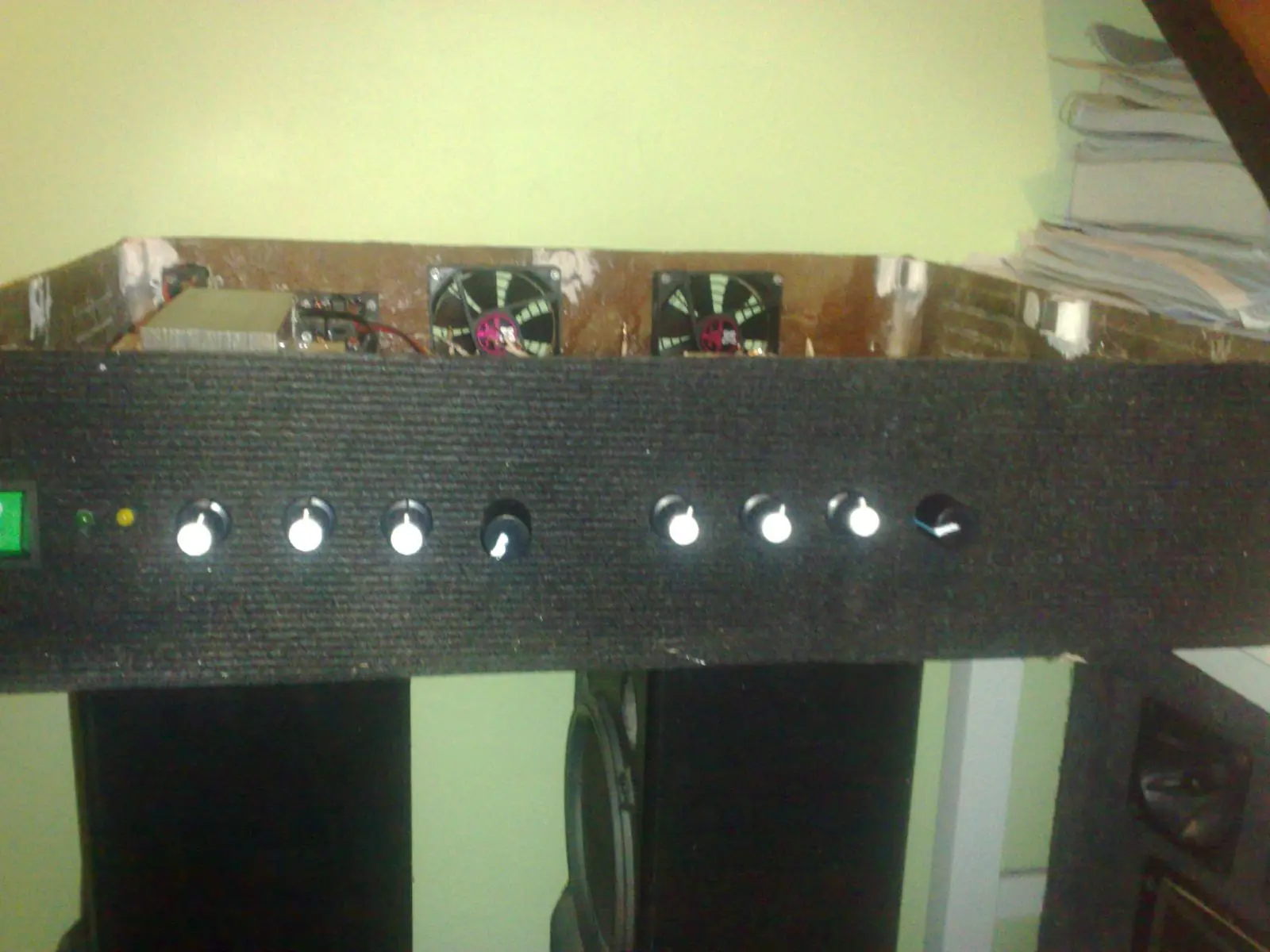

parece todo un quilombo pero na, es facil, una vez que le tomas la mano ya la tenes re clara, ahora unas fotos actualizadas que le acabo de sacar, ya terminado y funcionando hace 1 año.

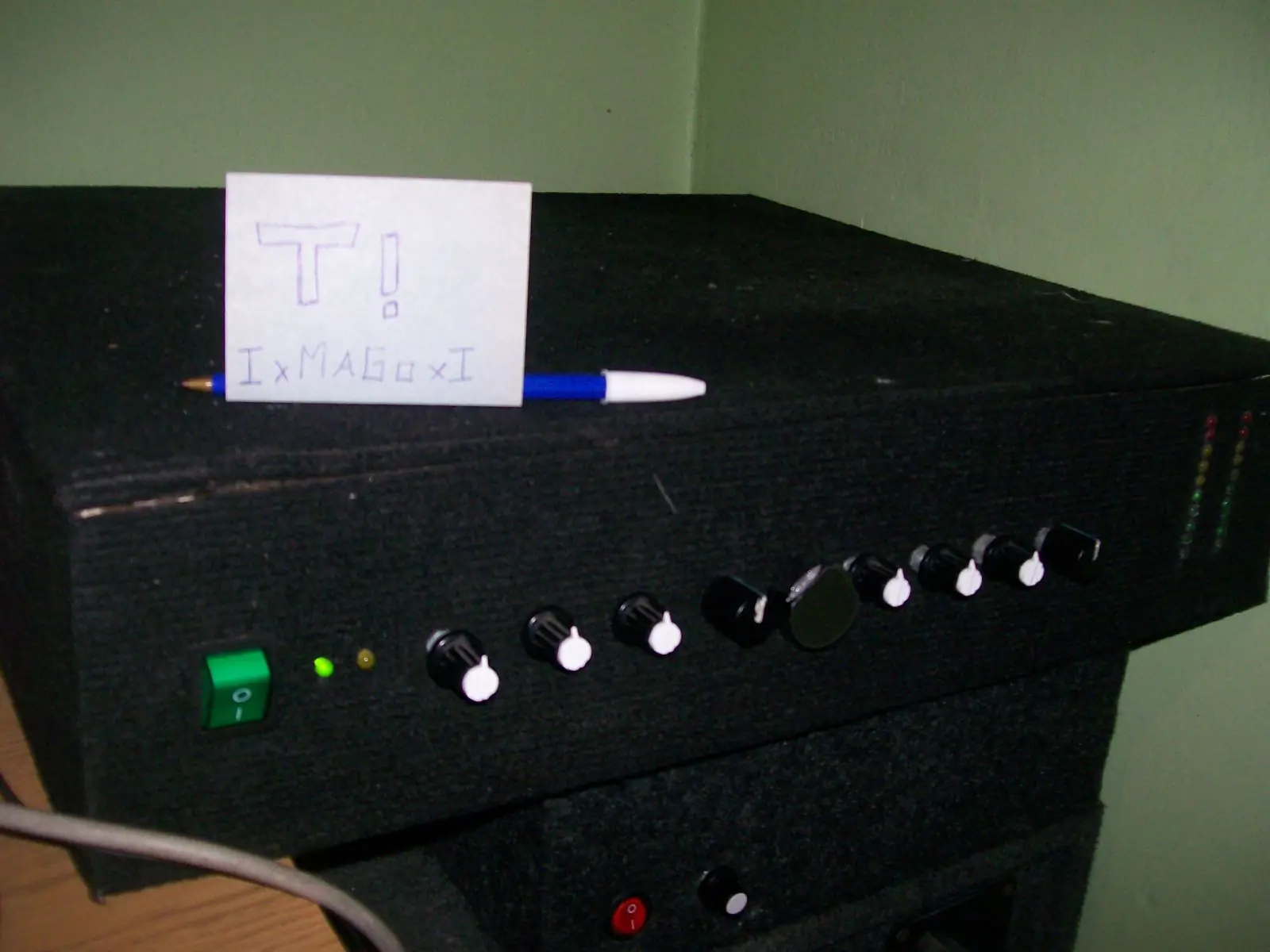

CERTIFICADA
Ahora vamos a alabar a quien hizo posible esto !, ni mas ni menos que el señor de http://construyasuvideorockola.com/
asi es , gracias a el pude hacer todo esto !, es un verdadero groso, yo soy un desastre haciendo las pcb -.-
bueno, empezemos por el modulo amplificador:
esta esta opcion de hacerlo todo en una sola placa:
http://construyasuvideorockola.com/proy_amp400w1.php

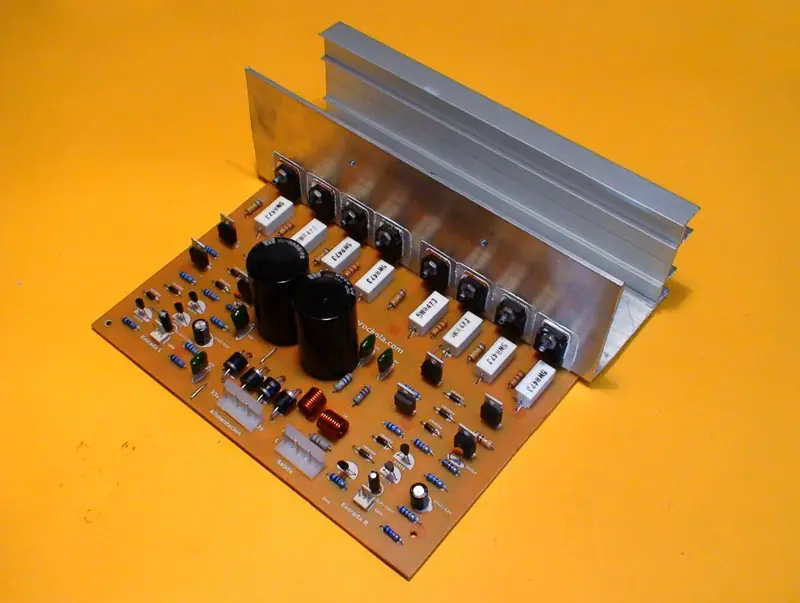

quedaria algo asi:

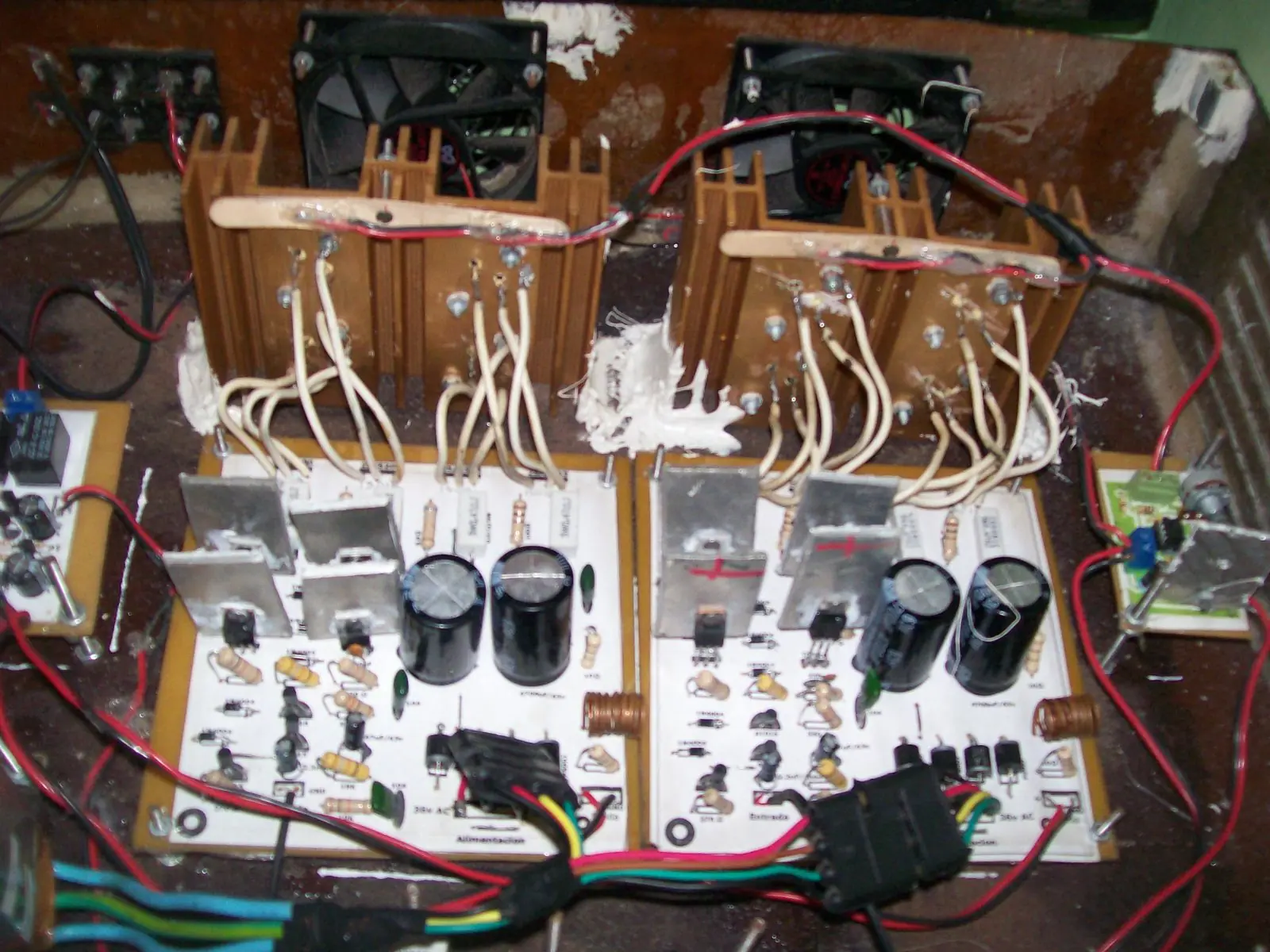

yo por mi parte hice esa misma pero en dos partes, es lo mismo pero con 2 modulos para los dos canales, lo hice porque: no tengo impresora laser y lo hago con papel comun que me cuesta mas hacer la pcb con el metodo de planchado al ser la placa muy grande, 2do si hay algun corto al armarlo solo se pueden arruinar 4 transistores en vez de 8 xD, y estan como $11 c/u.
para bajar el pdf con el amplificador monoficonico ocea si van a hacer dos canales de audio tienen que hacer como yo
aca esta el link:
si lo decean hacer completo
ahi en el pdf del creador esta todo los componentes que se necesitan !, lo unico que cambia, es si lo hacen monofonico, en vez de usar capacitores de 6800uf o 10.000uf, con 4700uf ya alcanza, con 2 capacitores en cada placa, y también tienen que comprar 4 diodos rectificadores mas, después es todo lo mismo.
tambien necesitamos un pre amplificador para poder manejar el volumen.
si quieren pueden poner uno simple, de dos canales, asi manejan el volumen de los dos canales por separados, como este:
es muy simple y facil de hacer, ni hablar de lo economico.

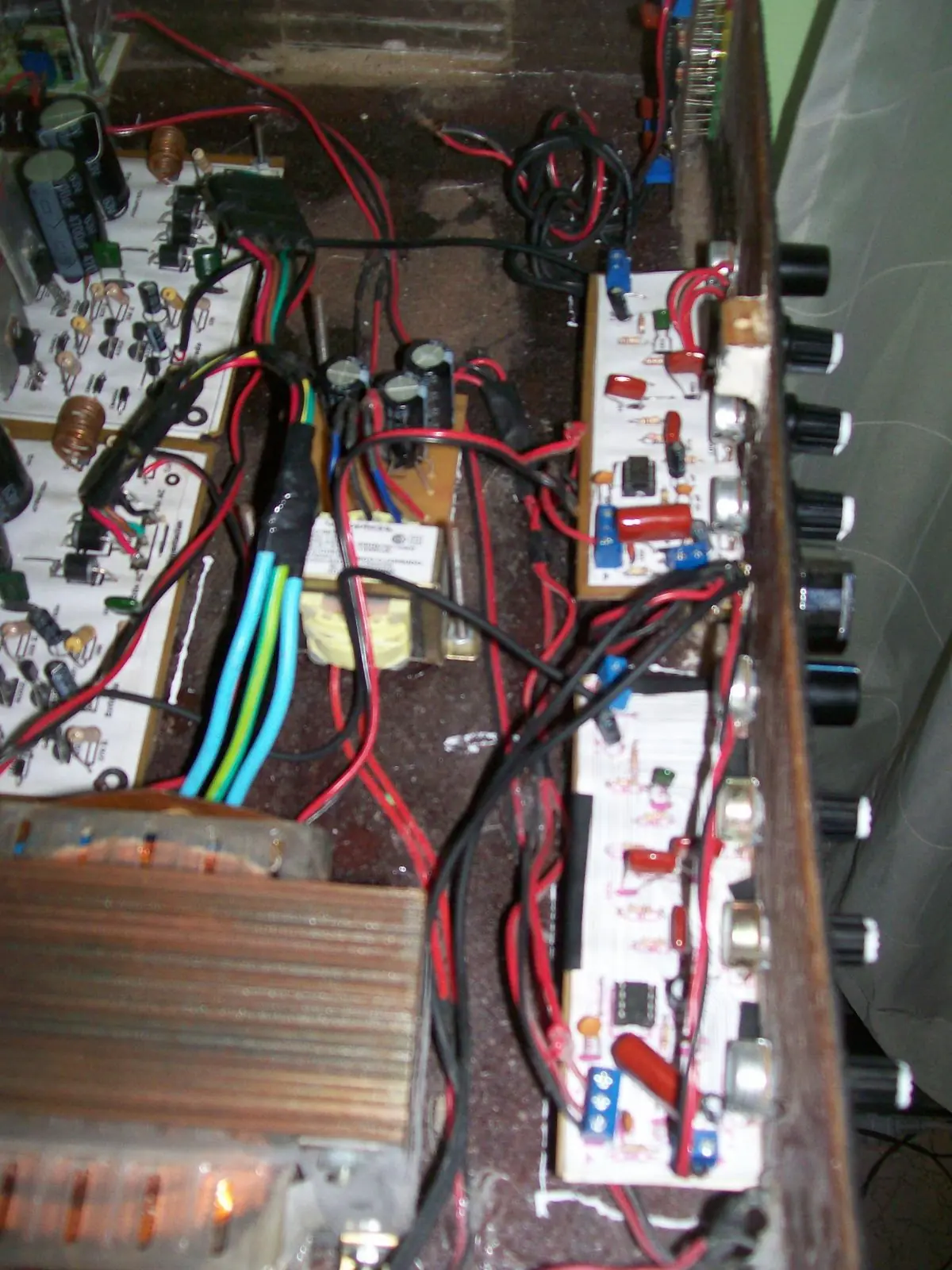

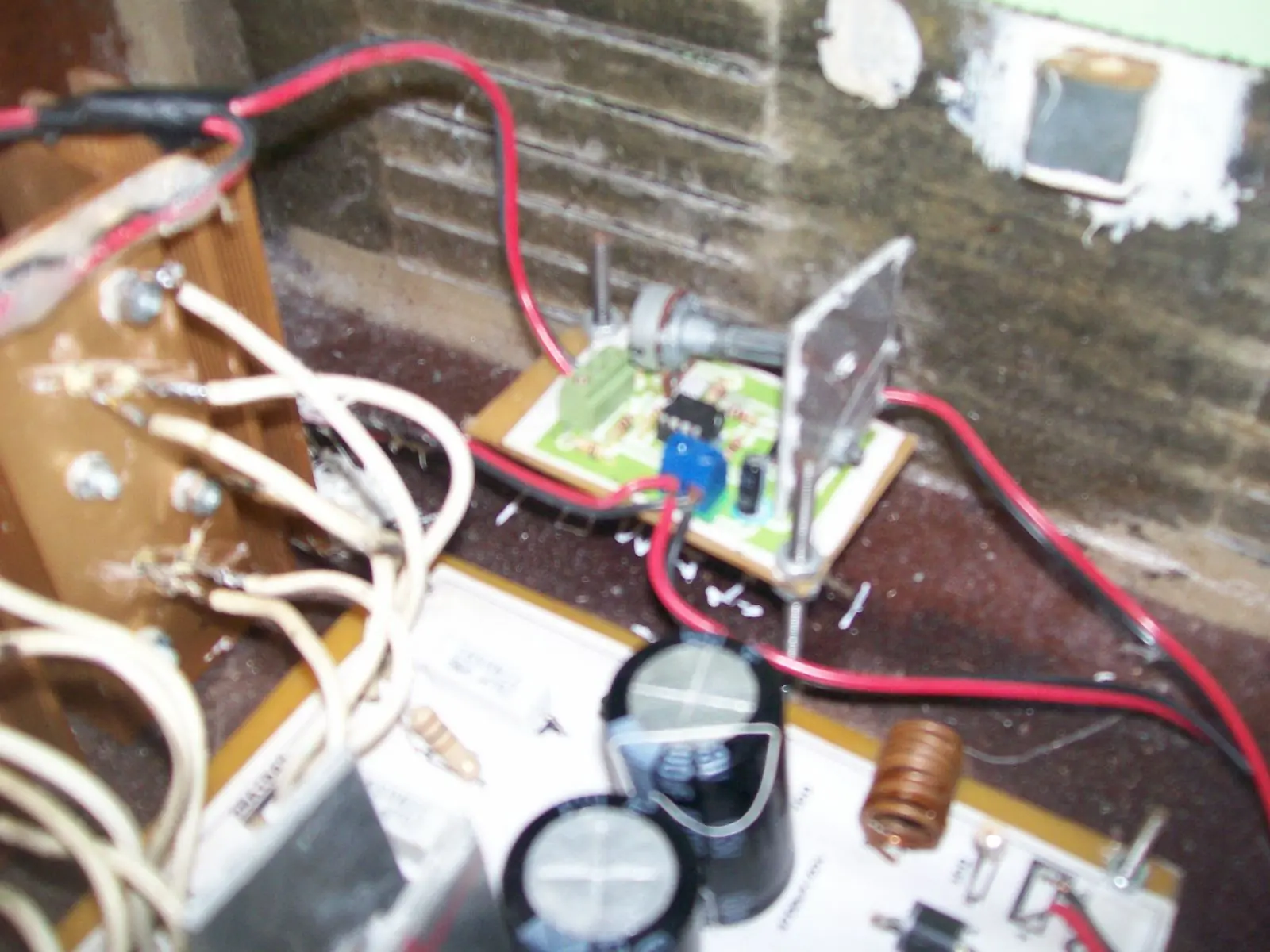

o si quieren como tengo yo, es este:
la verdad que a mi me resulta muy bueno, si quieren hay otros con entrada para microfoco y delay. pero el que yo hice fue ese ultimo.
Algo importante, si el pre amplificador no tiene fuente retificadora tendremos que hacer una, no se preocupen el idolo de http://construyasuvideorockola.com tiene una que esta muy buena, de la cual alimentas el pre-amplificador y tiene una salida para un Cooler para que no meta nada de ruido en la señal
Para pre amplificador con alimentacion simple:
Para pre amplificador con alimentacion simetrica:

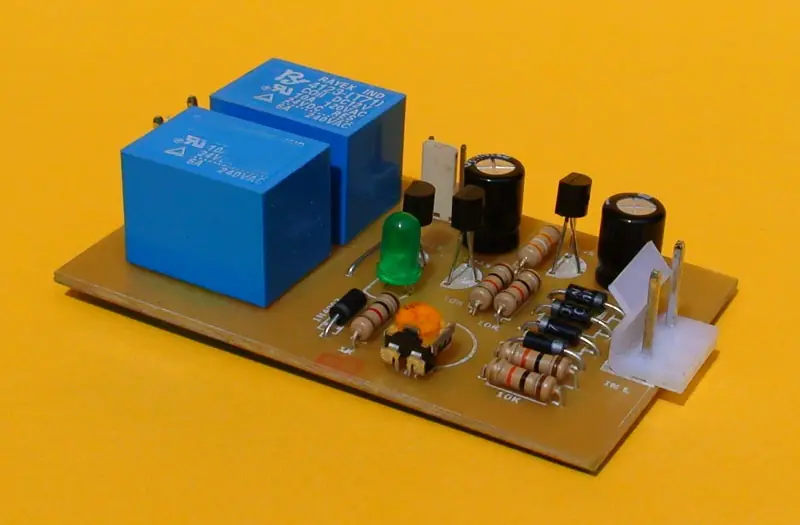

muy bien, ya tenemos modulo amplificador y pre amplificador, ahora hace falta un protector de corto, nunca esta de mas algo de seguridad, aparte sirve para cuando prendemos el amplificador asi no escuchamos ese pooooppp en los parlantes, ya que lo hacen hasta que se cargan los capacitores, con este protector de corto que a mi me funciona joya, me salvaron varias veces .
aca esta el :
Bueno ya tenemos todo lo necesario para armar un amplificador: Modulo amplificador + pre-amplificador + protector de parlantes.
Ahora solo hace falta lo mas caro EL TRANFORMADOR ! aunque no lo crean yo me compre uno de 36+36v a 8A nuevo a $220 + $36 de envio y tira sus 7,8A -.- pero mejor que otros que compre que no tiran ni la mitad de lo que dicen, si quieren mandenmen priv que les paso un post del que se lo compre en ML.
tambien falta un gabinete, eso no es nada dificil de hacer, mas si tienen por ahi alguno tirado ya esta.
Unas recomendaciones:
Cuando lo terminen de armar prueben lo poniendo en serie una lampara de filamento de 220v a la alimentación del transformador por si algo esta en corto no quemen nada, igual sugiero que revisen 1000 veces la placa después de terminar de soldar todo.
Otro dato, es un buen disipador como el que le puse yo, me salieron $45 cada uno pero valen la pena, los cooler se prenden por temperatura y como uso el amplificador en 8Ohm apenas se pone tibio a un alto volumen.
cualquier duda que tengan pregunten me que la tengo re clara con este amplificador jaja
si les intereso este post capaz le interese uno que hice hace poco, de un amplificador de guitarra que arme, todavia no esta terminado pero funciona joya,
FUENTE::
El groso de: http://construyasuvideorockola.com/
Pd: no me digan que quedo medio croto adentro porque ya lo se xD.
