Hola, como el titulo lo dice en este post describire como desbloquear la netbook del gobierno cx edu 100nzc. Voy a ir indicando los pasos que realice para el desbloqueo de la netbook adjuntando fotografias que fui tomando mientras realizaba el trabajo
Esta es la netbook de la que hablamos:

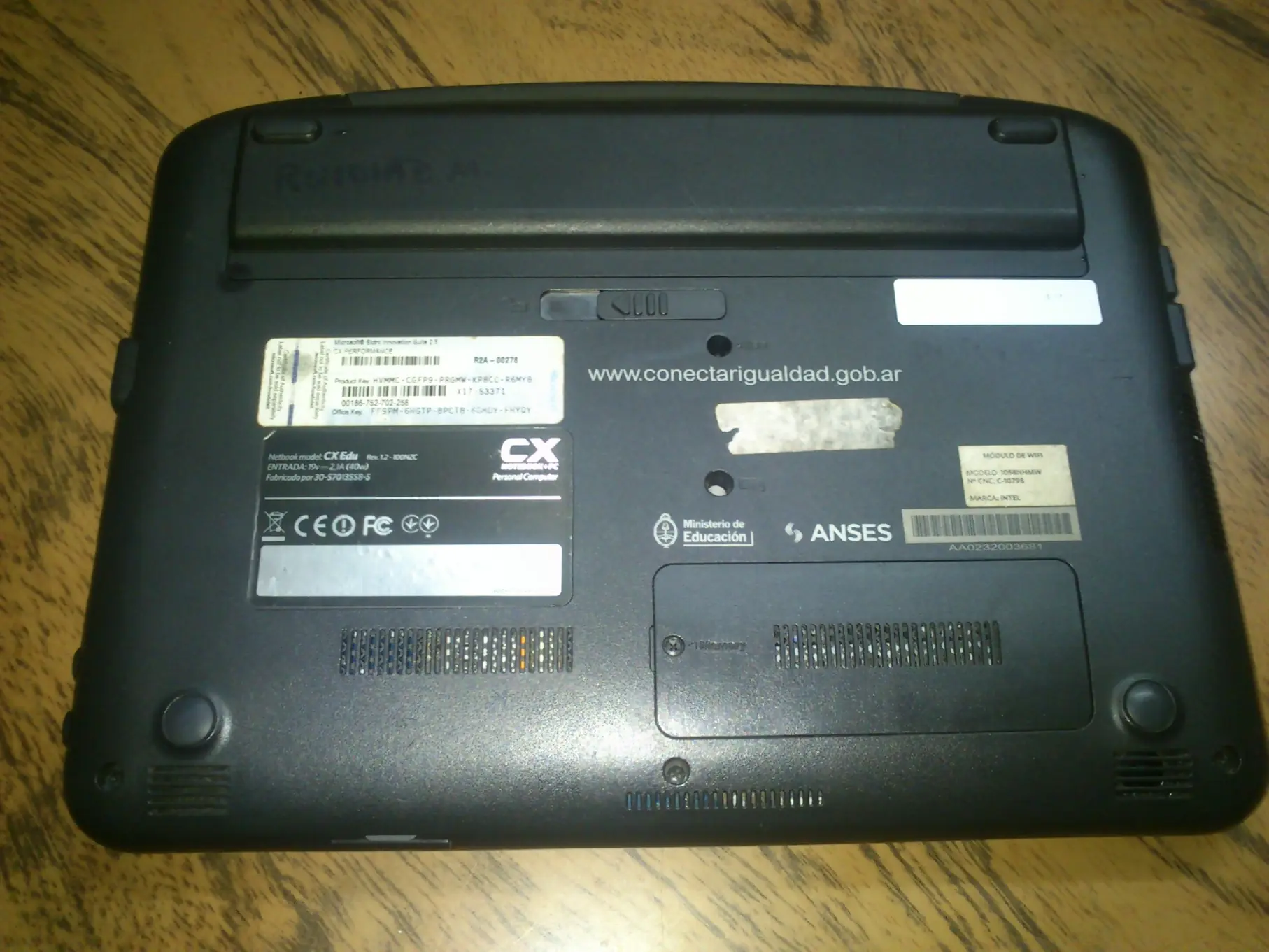

Estas es una vista de la netbook alrevez:
El tornillito que se ve en la imagen justo debajo de la traba para quitar la bateria es el q sujeta el teclado de la netbook, lo quitamos

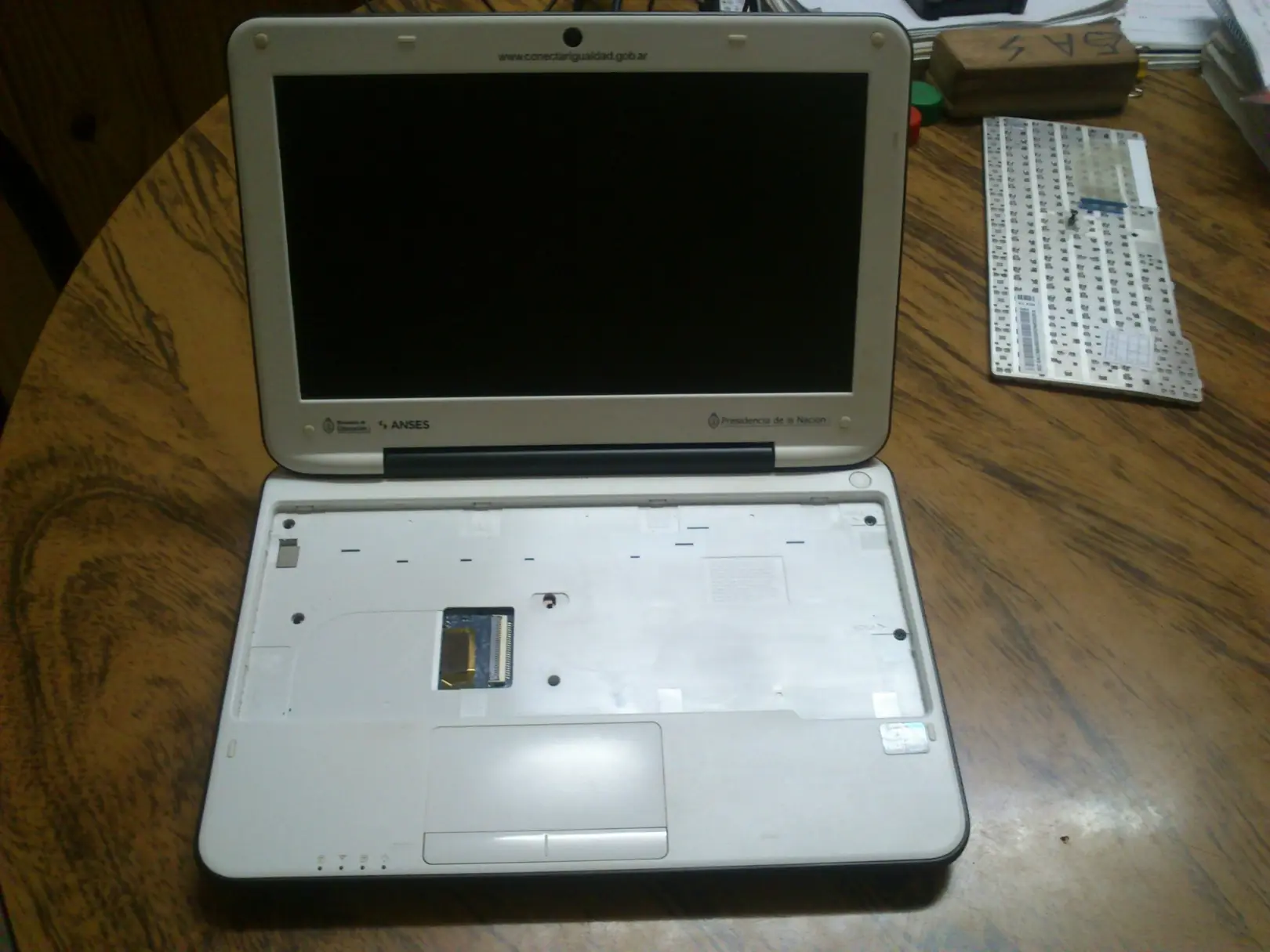

Abrimos la netbook y con mucho cuidado vamos quitando las trabitas que sujetan el teclado, luego levantamos con cuidado el teclado desconectamos el flex del teclado de la placa. Nos quedaria asi:

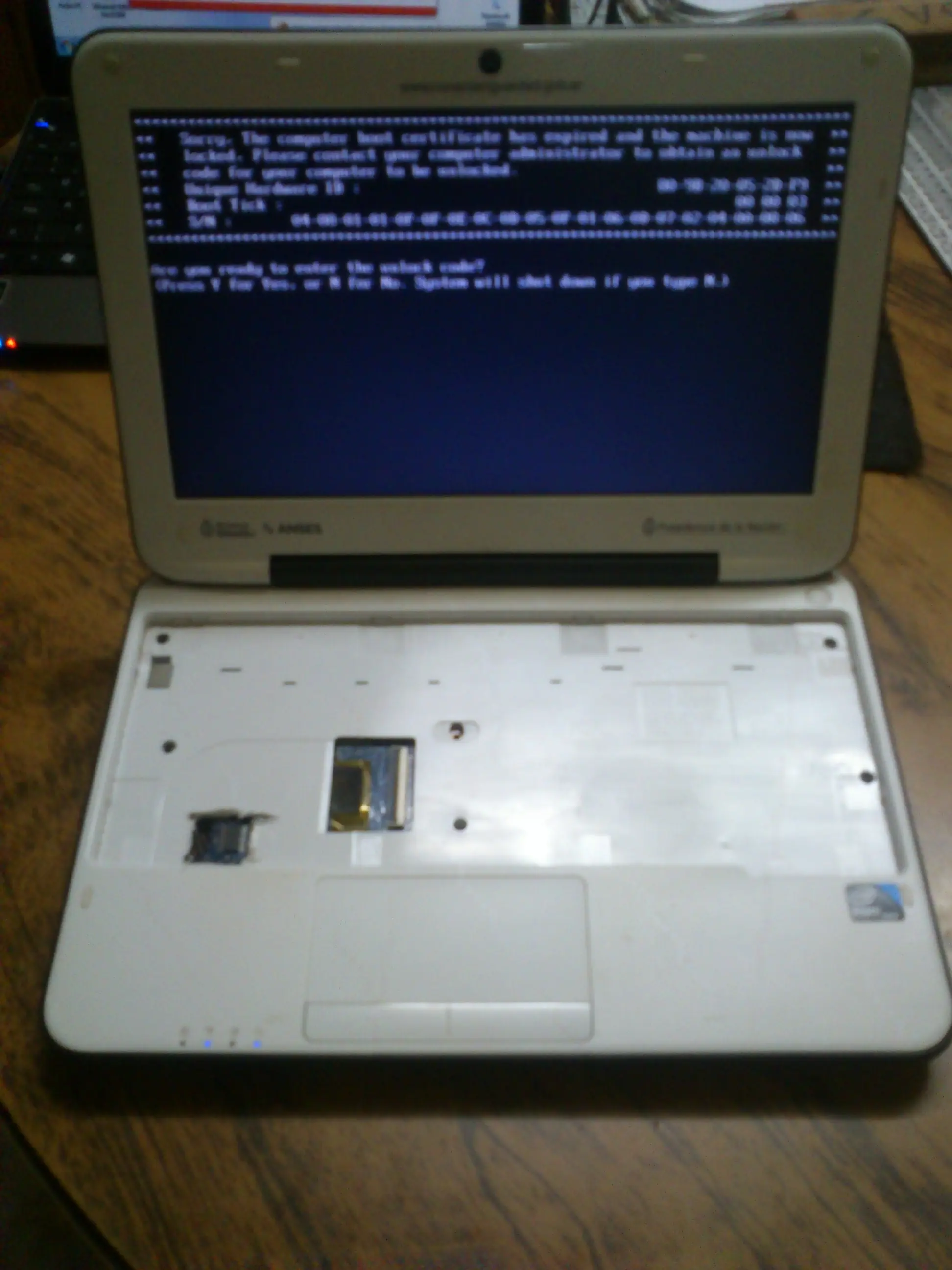

En la siguiente imagen vemos que esta netbook esta bloqueada, cuando la enciendo me aparece el mensaje:

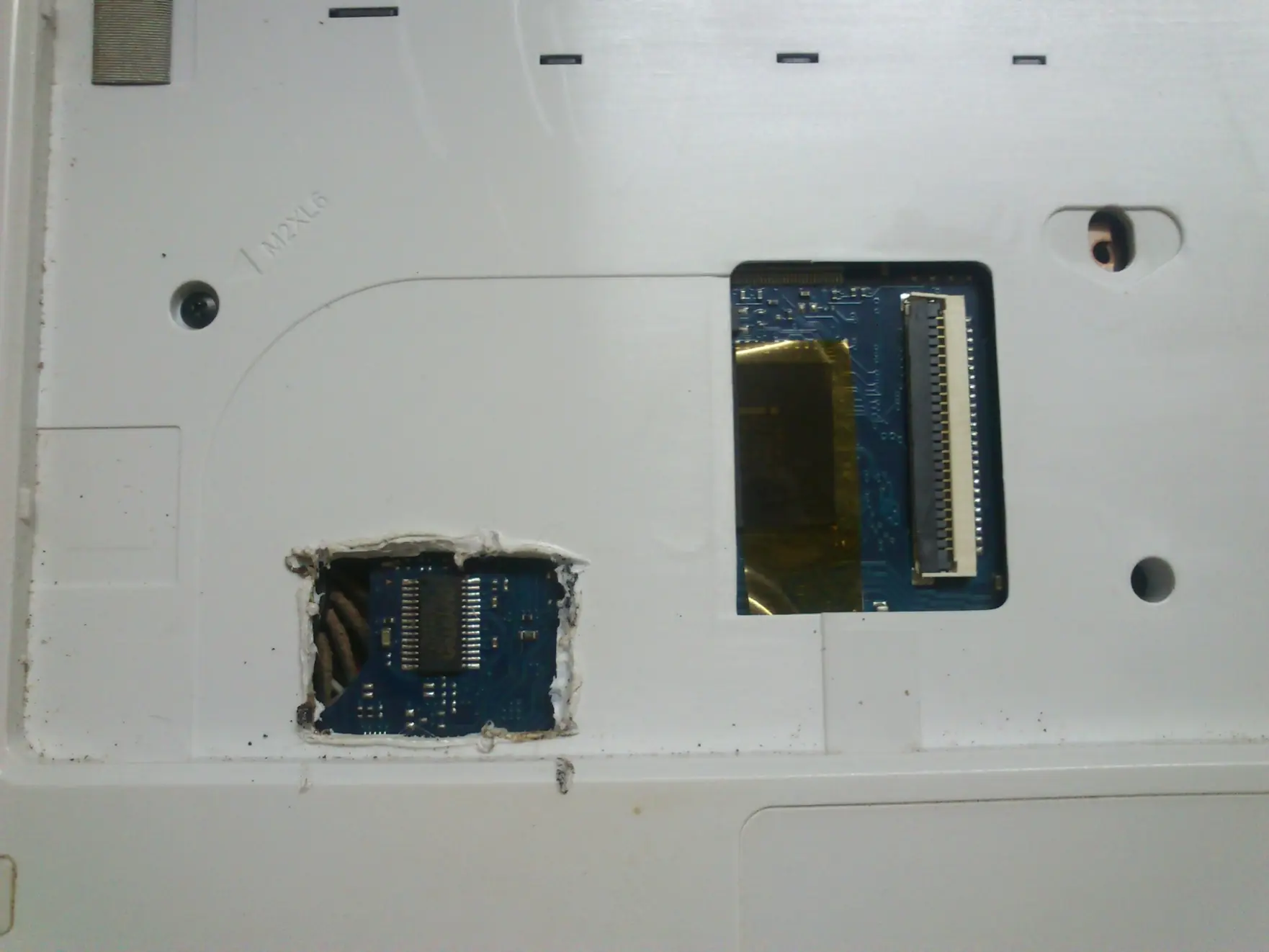

Para desbloquear la netbook debemos llegar al chip que se encuentra en la siguiente hubicacion:
Nota: Me parece mas facil cortar ese pequeño rectangulo de plastico con un cuchillo caliente y con cuidado que andar desarmando toda la netbook para llegar al chip

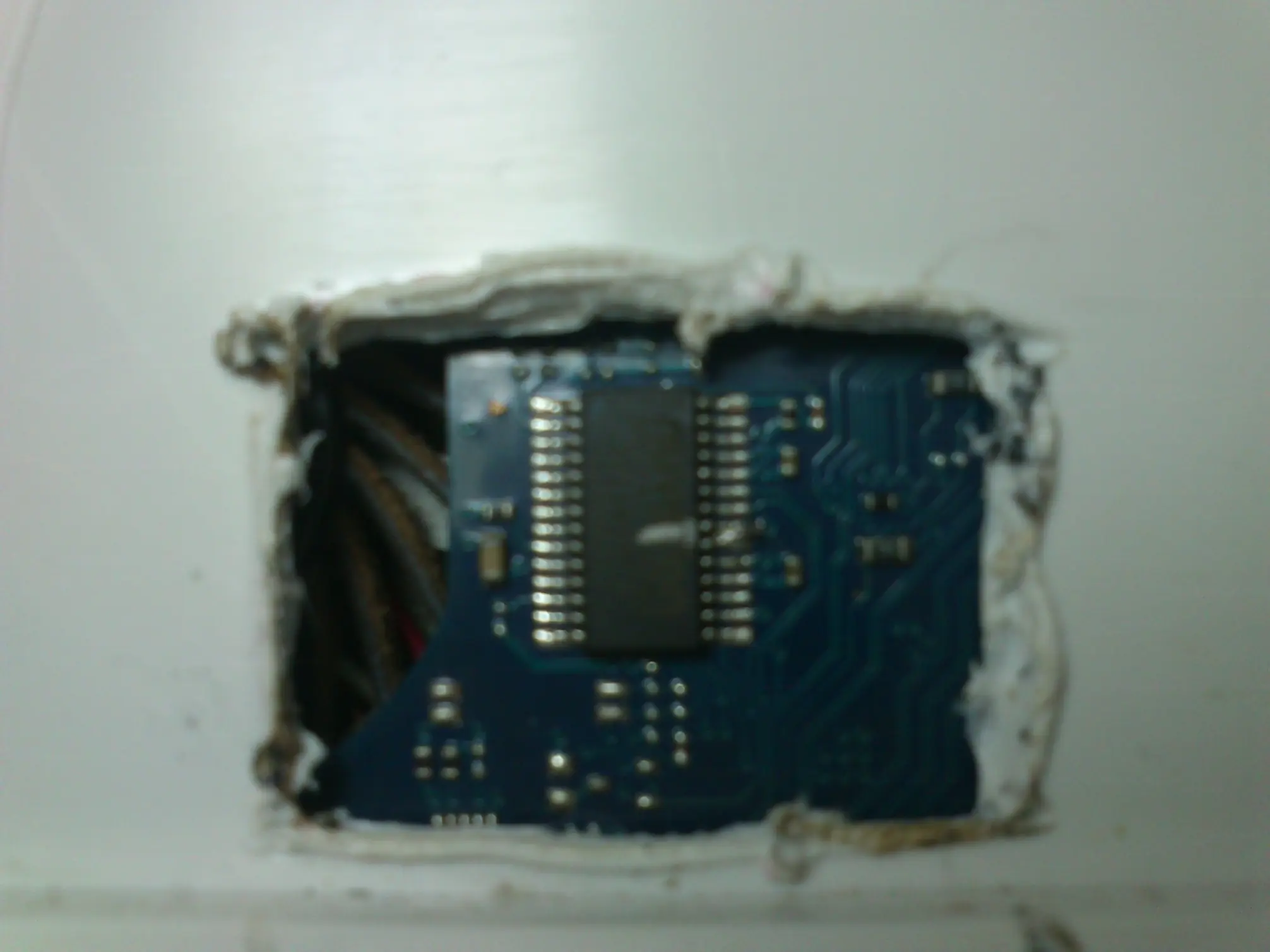

Cuando lleguemos al chip debemos soldar las patitas 20-21 empezando a contar de arriba a izquierda (1 a 14) y continuando abajo a la derecha (15 a 28). Esta es la imagen del chip donde indico donde se debe realizar el puente:

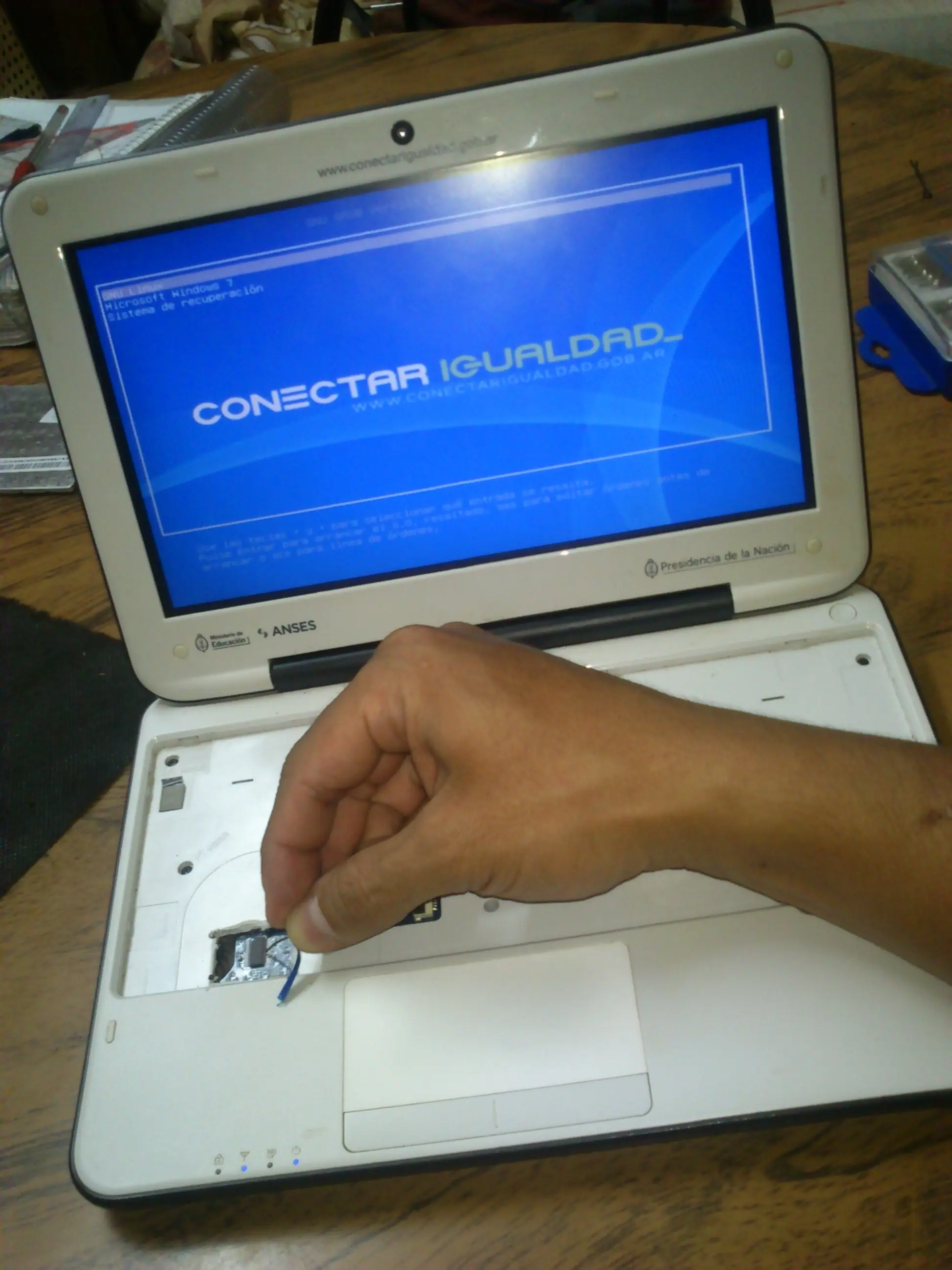

Esta es la imagen de la netbook encendiendo cuando hago un puente con un alfiler. ACLARO: El puente debe ser PERMANENTE, o sea, hay q soldar las 2 patitas. Esta fotografia la saque solamente para demostrar que la netbook queda desbloqueada al puentear los pines 20-21
La soldadura debe realizarce con muchisimo cuidado y no se deben puentear otros pines del chip que no sean los mencionados, yo lo realice con un soldador d punta fina bien limpio, algo de flux y una lupa

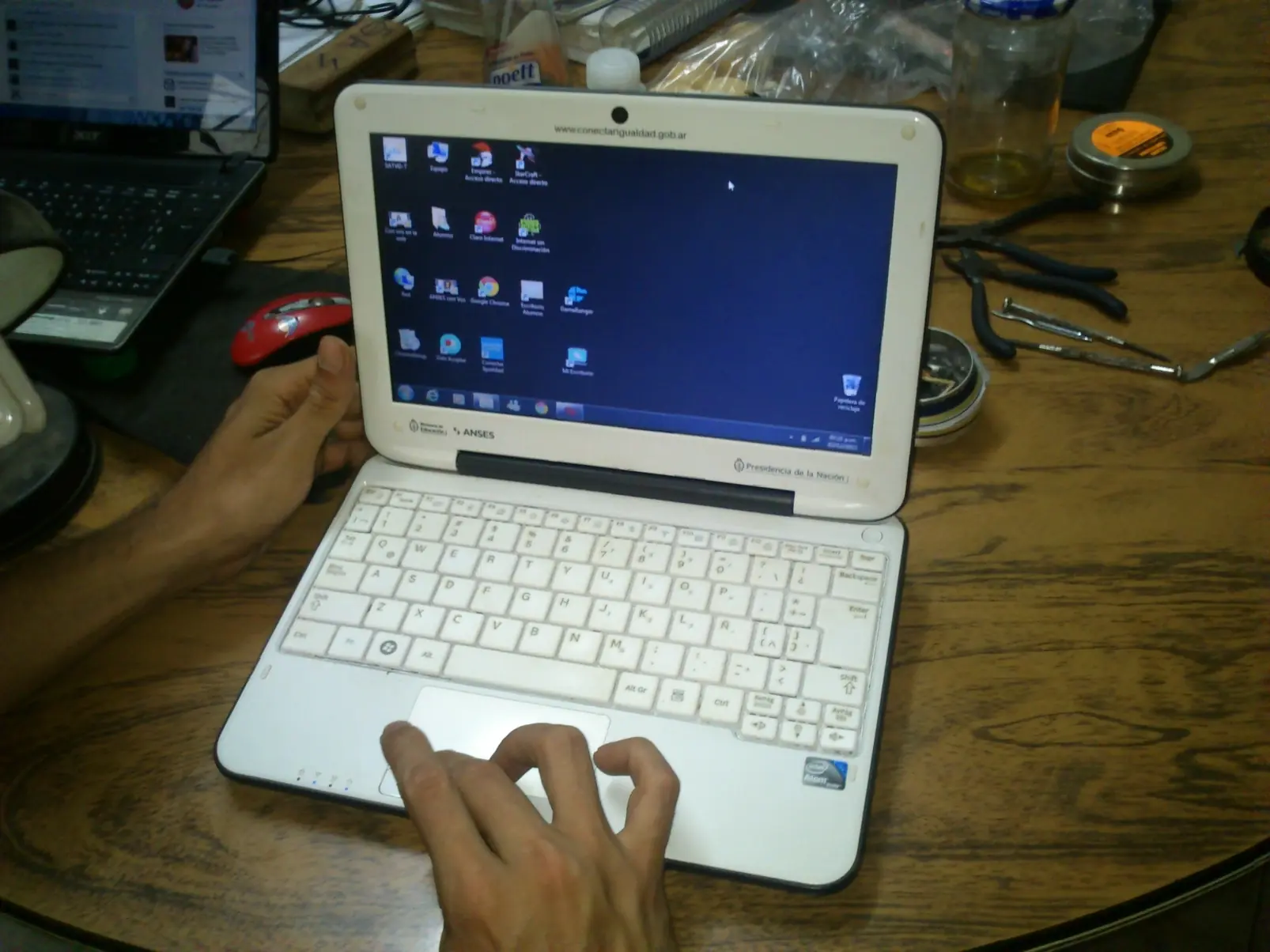

Luego de eso solo queda volver a colocar el teclado, enceder la netbook y vemos que esta desbloqueada:

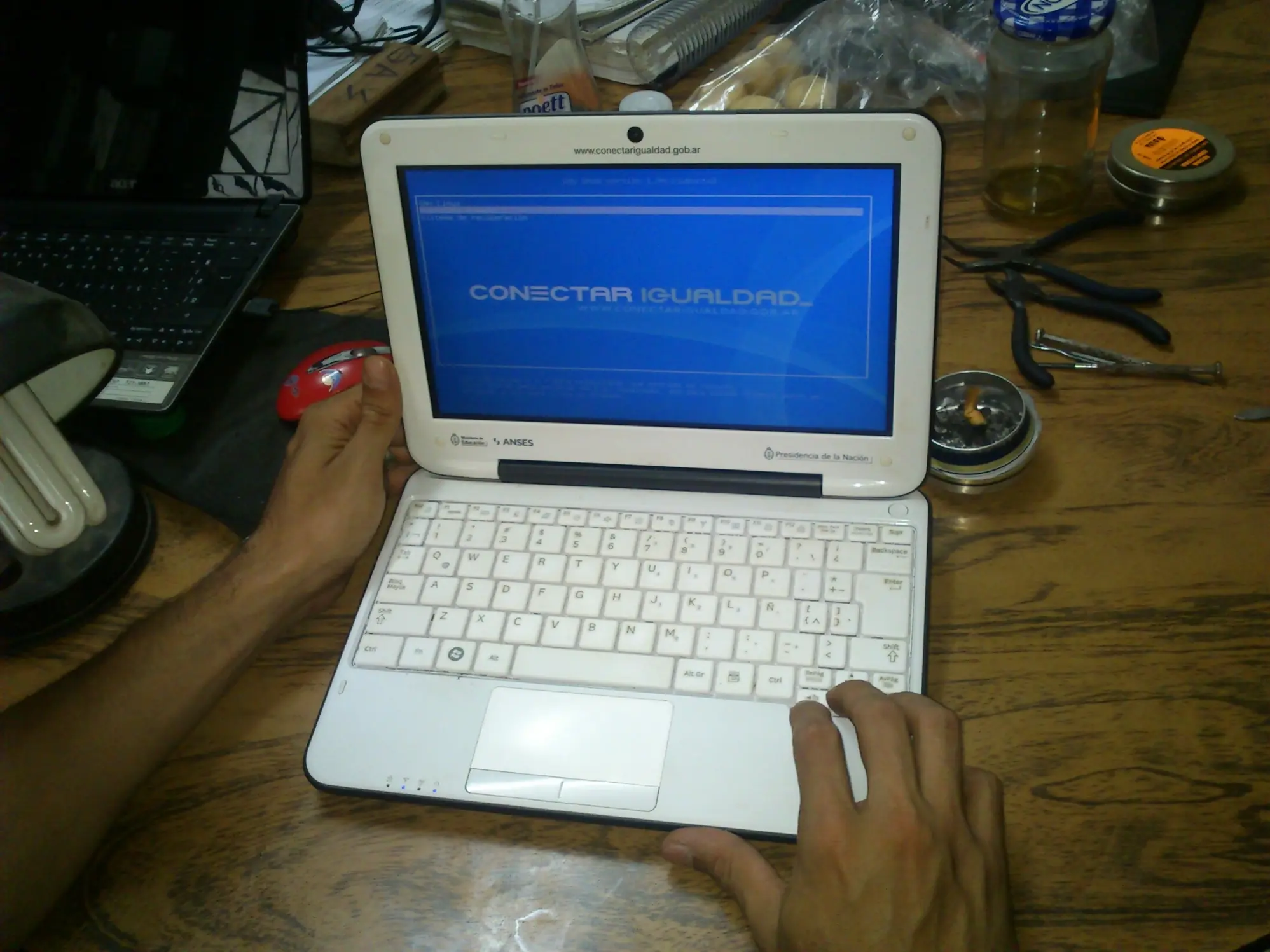

Selecciono el sistema operativo y inicia :-)
Espero haberlos ayudado, este es mi primer post. Cualquier consulta en los comentarios o por mp. Saludos
