Amplificador OCL de 80W con transistores (Altamente recomendable)
Ya han visto el fondo de mi perfil? Sí? Ahora mira el circuito posteado....
Se te hacen parecidos? Sí! Es el circuito de fondo de mi perfil!
Esta vez les traigo un bonito amplificador de la serie OCL. Esta serie OCL se destaca por la buena calidad de sus amplificadores y por usar bastantes componentes para armarlo sin importar la potencia del amplificador.
Este amplificador lo probé con +/-15V 6A y me va muy bien. Está armado solo en protoboard:
No le hagan caso a la exagerada cantidad de capacitores. Los puse porque mi fuente tiene los capacitores más secos que el desierto del Sahara
De filtrado tiene más de 3300uF a +/-15V.

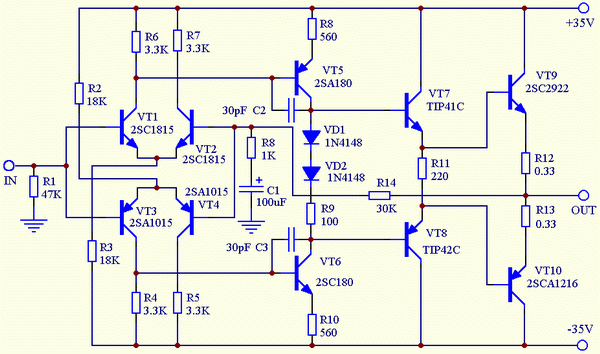

En otras cosas, les muestro el circuito. Esta vez no lo "transcribí" al PCB Wizard porque la calidad del circuito es buena. En otros post "transcribo" el esquematico porque está lleno de firmas de sitios, marcas de agua o es poco entendible. También porque es muy chica la imagen. Esta se ve perfecta.
Probado y funcional!
Aviso:
No recuerdo de donde era, pero tuve que registrarme, la página era china, con trabajos pude registrarme, ya que ni el traductor de google ayudaba!!!
Especificaciones técnicas y Datos sobre el armado
El amplificador lo probé con +/-15V 6A y la potencia era de unos 30W. Lo que en teoría serían alrededor de 80W con +/-35V que es el voltaje con el que funciona. No entraremos en cálculos matemáticos para saber la potencia real.

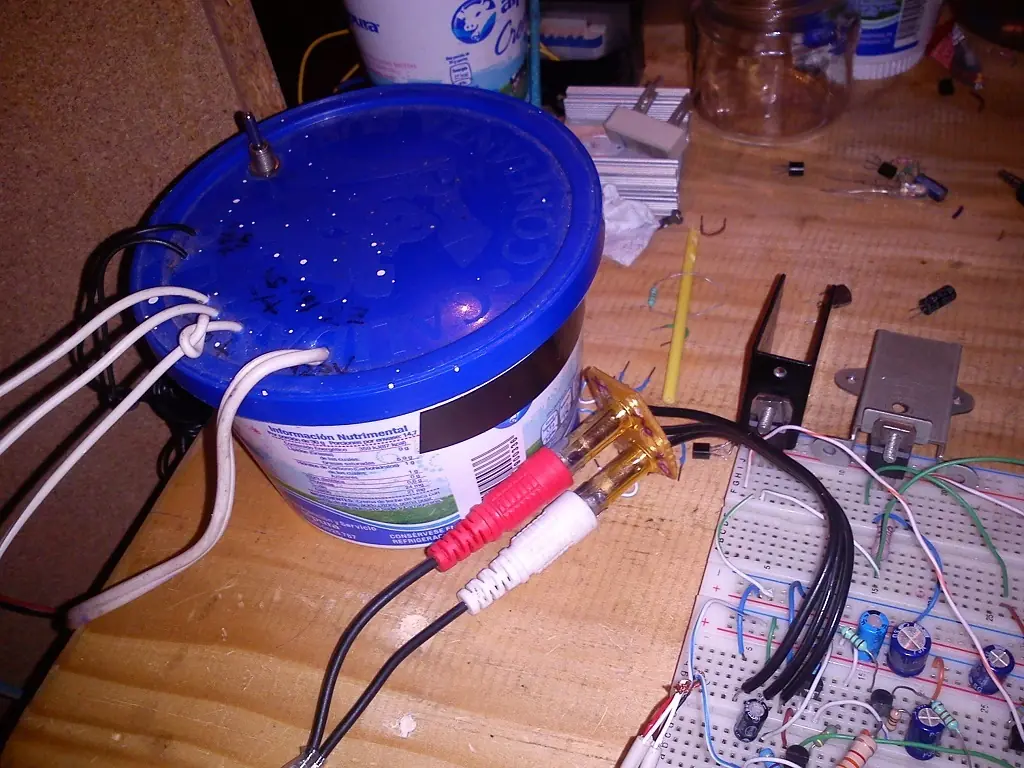

Fuente usada en este ampli. Bastante original
Para que vean que los contenedores de alpura no solo sirven para guardar las sobras de comida

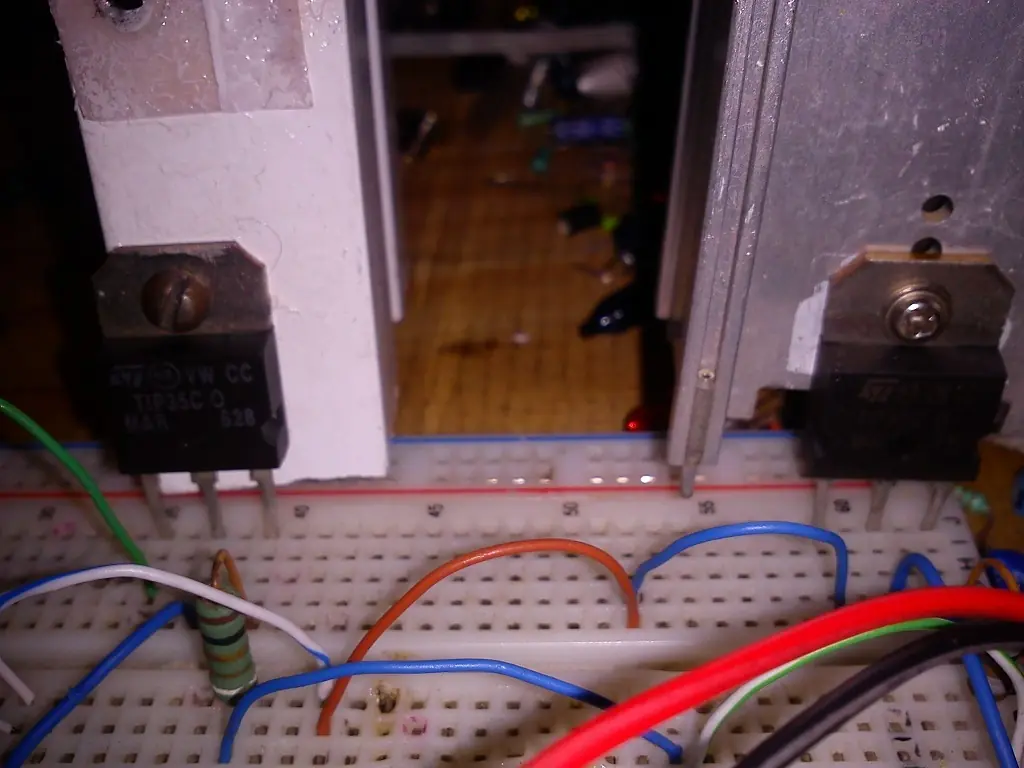

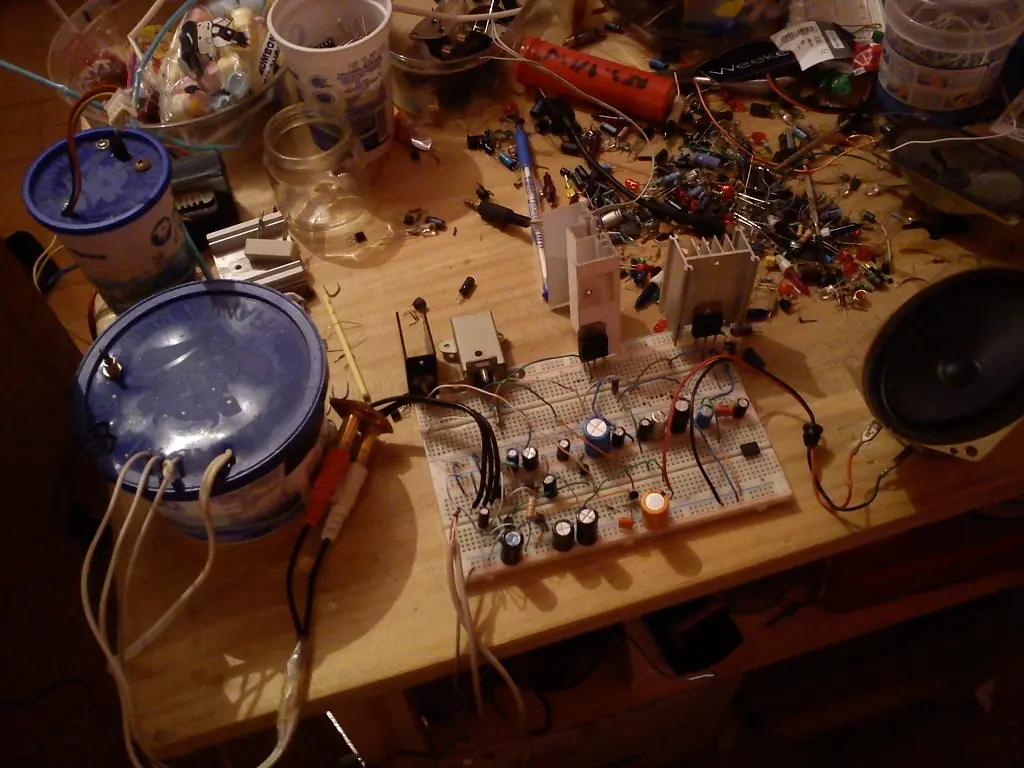

Aquí el ampli armado en protoboard. Verán que el circuito pide los transistores 2SC2922 y 2SA1216. Estos transistores son de alta potencia (>200W) pero este circuito no es de esa potencia, ni es un clase A para usar semejantes transistores!. Yo usé los TIP35 y TIP36 para reemplazarlos.
Dirán "M*ditas de disipadores que usas! pobres transistores!!"
No. Como lo alimento a +/-15V la disipación de calor es casi nula al 100% de capacidad. Y con este frío que hace, pues los pobres transistores apenas pueden calentar su pastilla de silicio.
Claro que funcionando a +/-35V el disipador será grande, tal vez con ventilador y preferentemente con transistores tipo TO-3 de esos de chapa/taparrosca/huevo estrellado/sombrero/corcholata...
O mejor dicho:
Se preguntarán: ¿Por qué no das explicaciones acerca de este ampli?
Ah pues porque no hay NADA de info acerca de este ampli, por lo que todo esto está basado en mi oído y la experiencia de amplis anteriores.
La THD de este ampli parece baja, al menos inferior al 1% yo creo que sí, ya que esta serie OCL son de muy buena calidad.

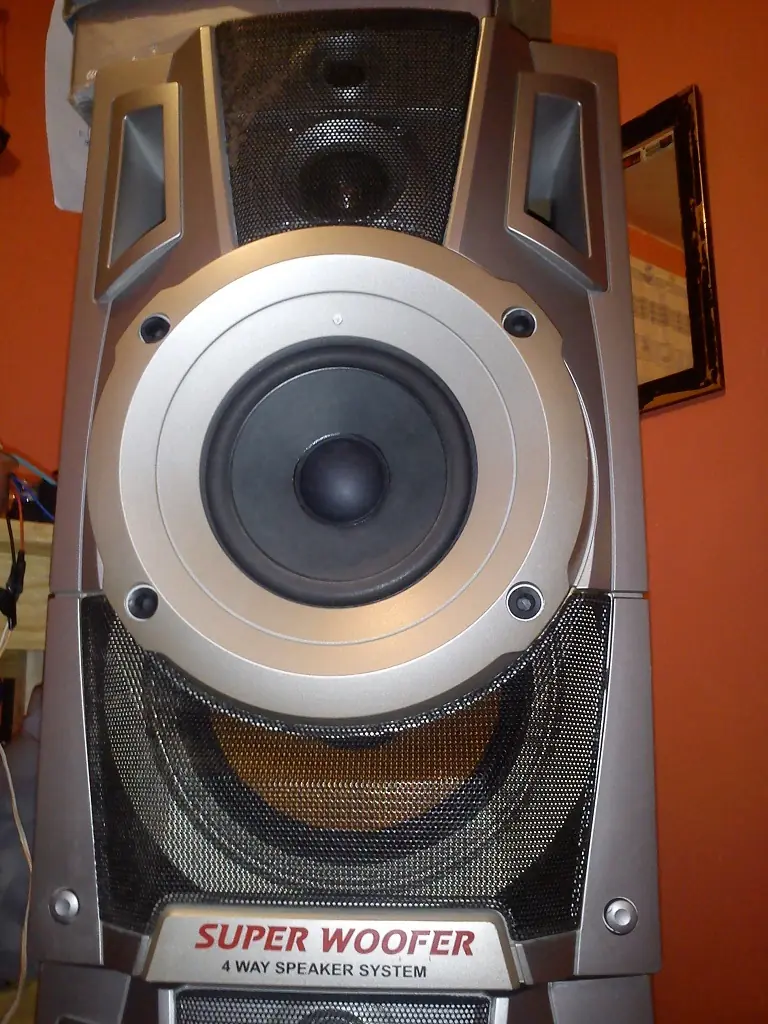

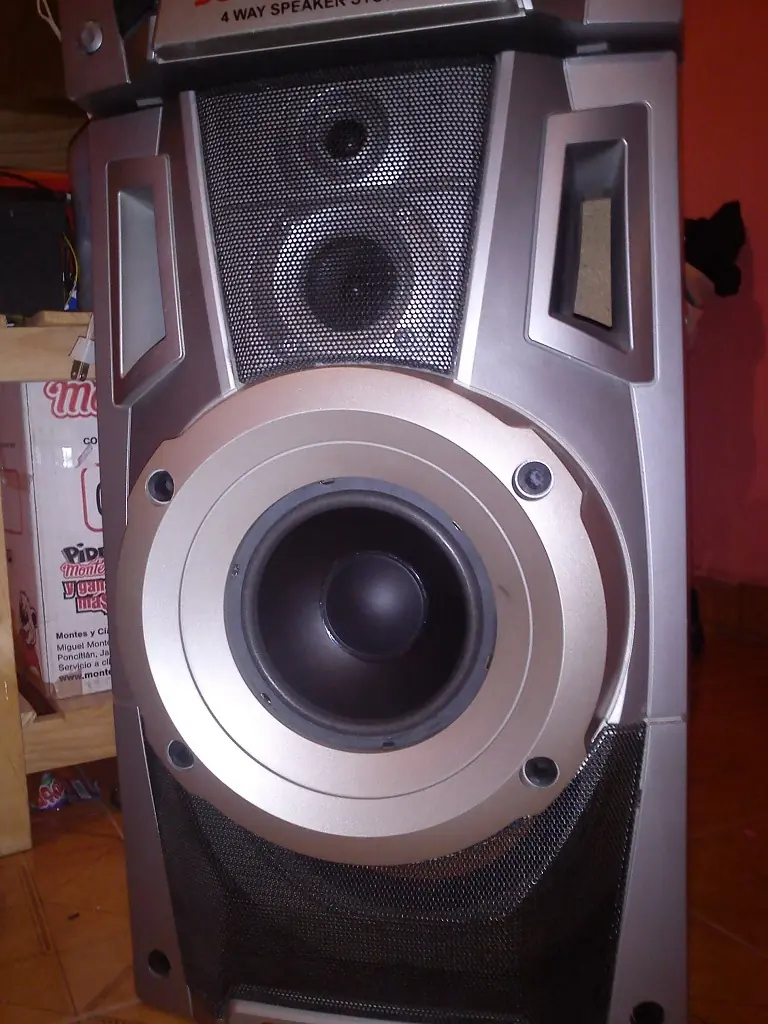

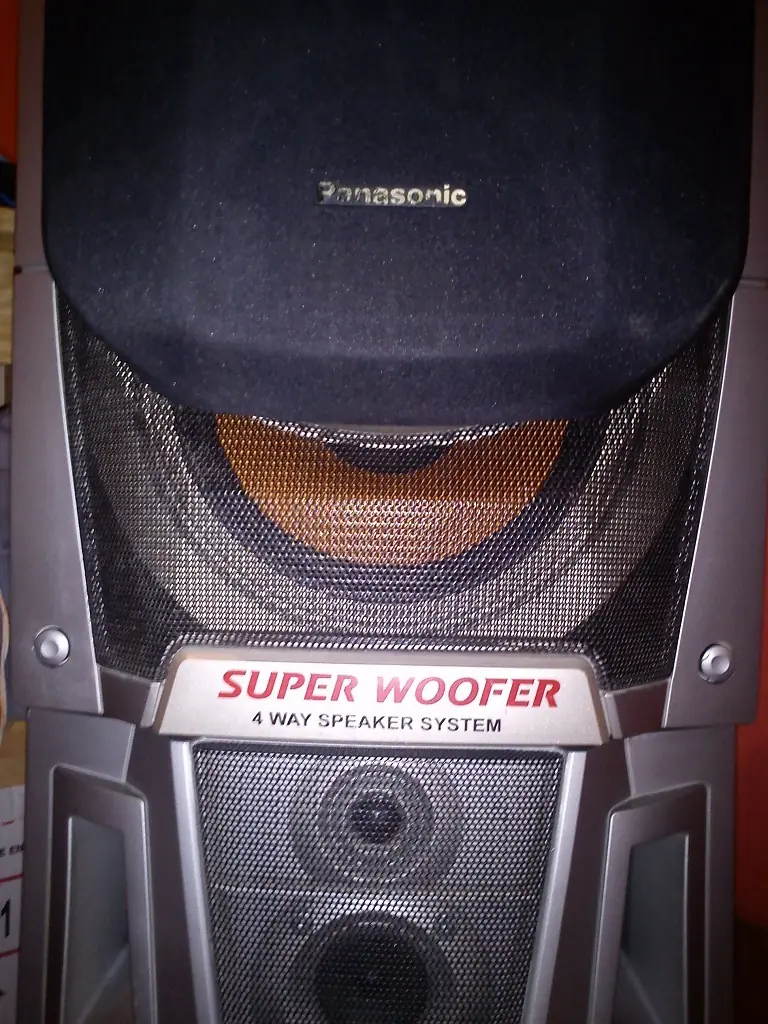

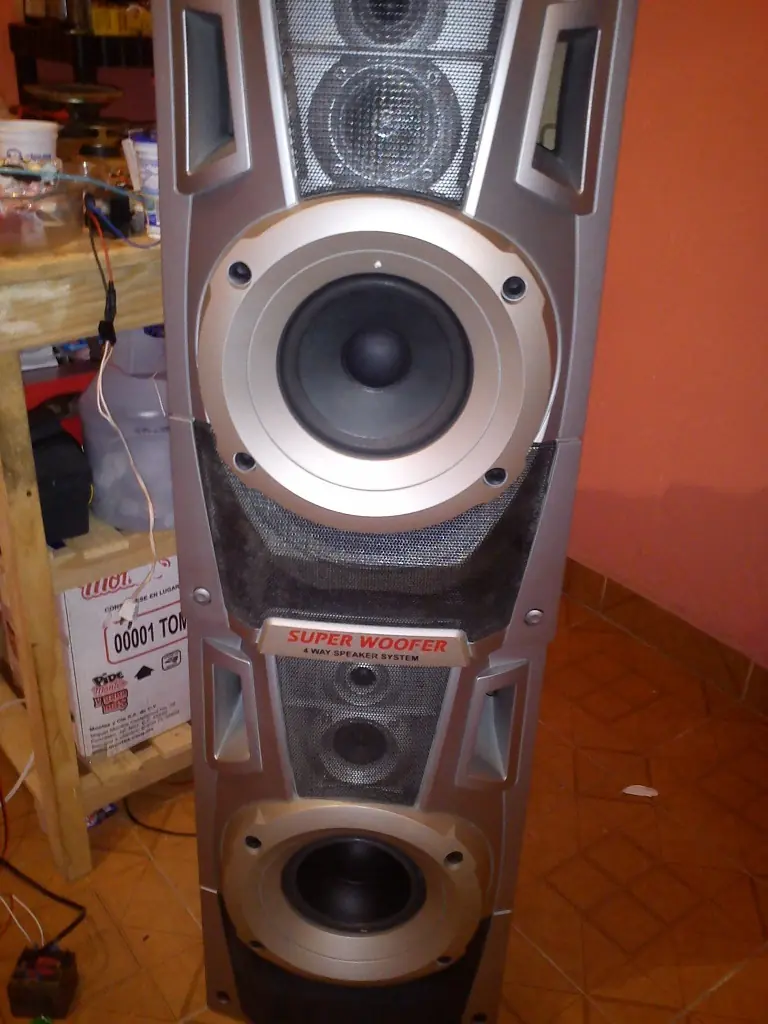

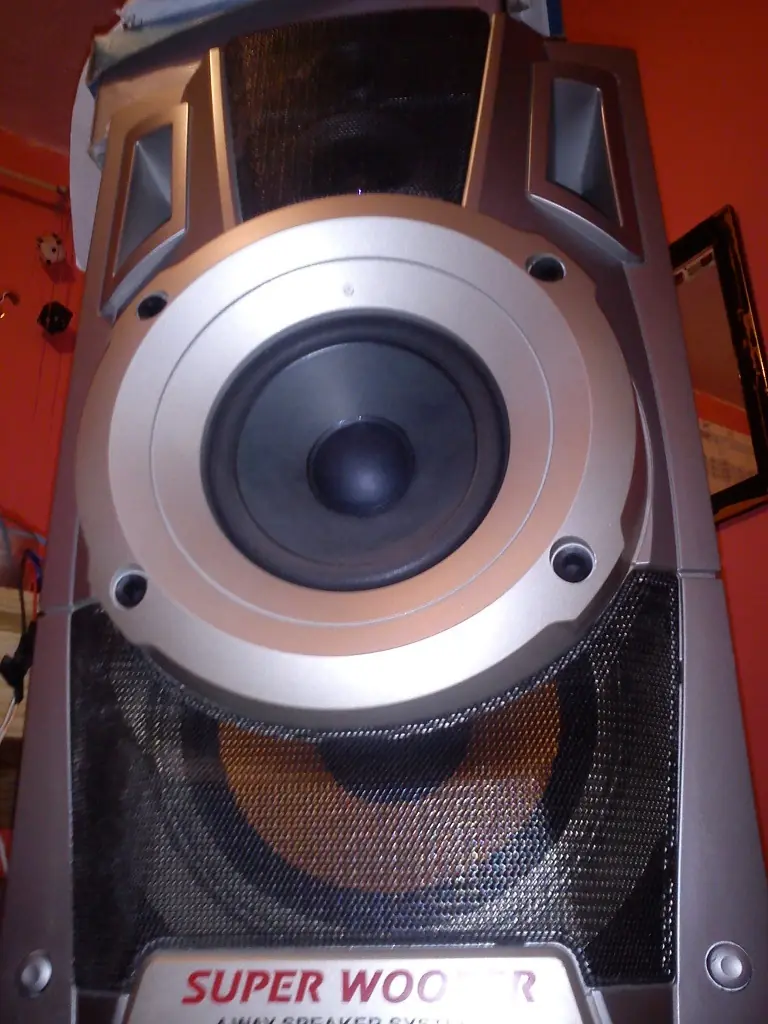

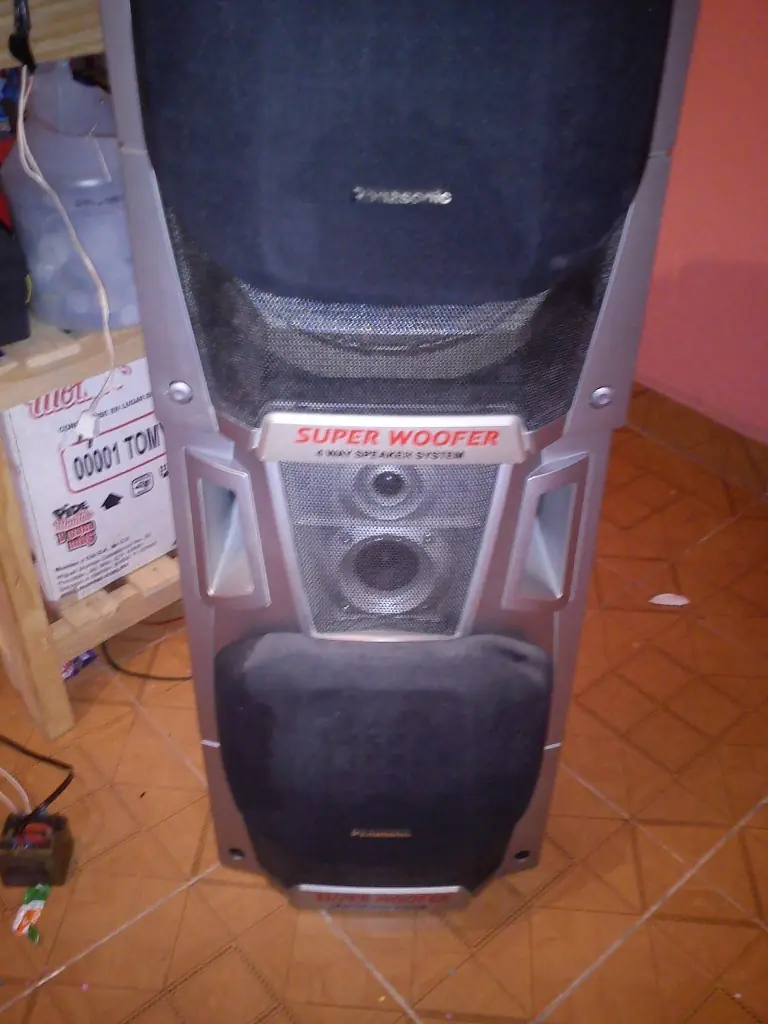

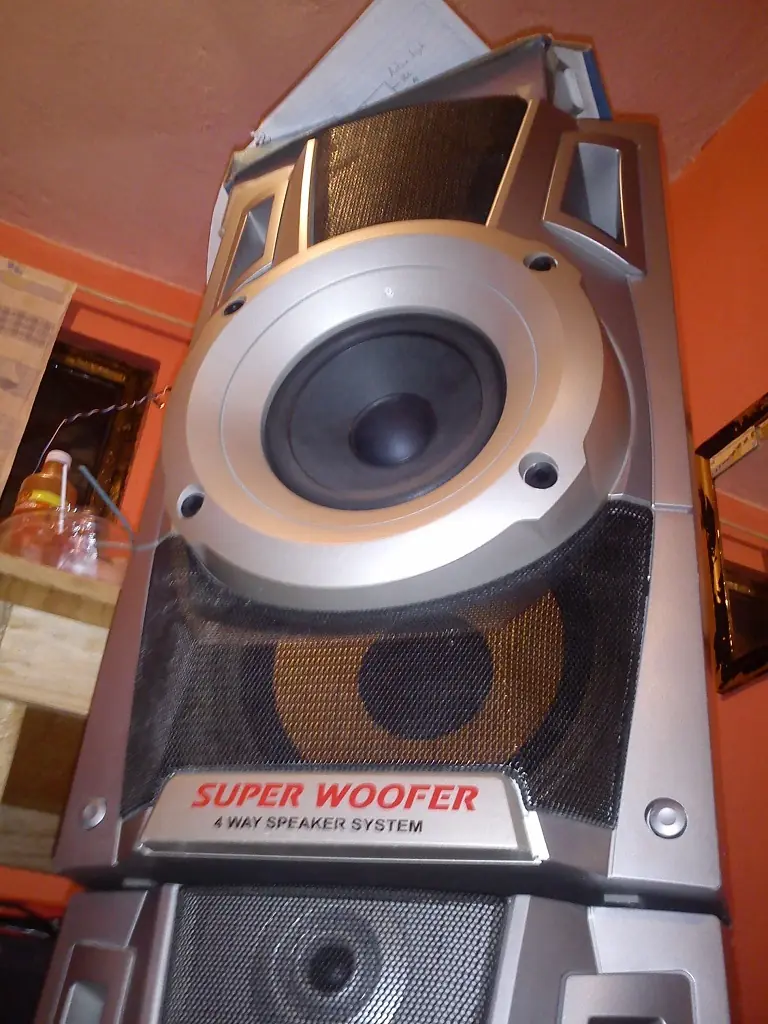

Yo lo probé con 4 ohms y me va muy bien. Este bafle usé para este circuito:

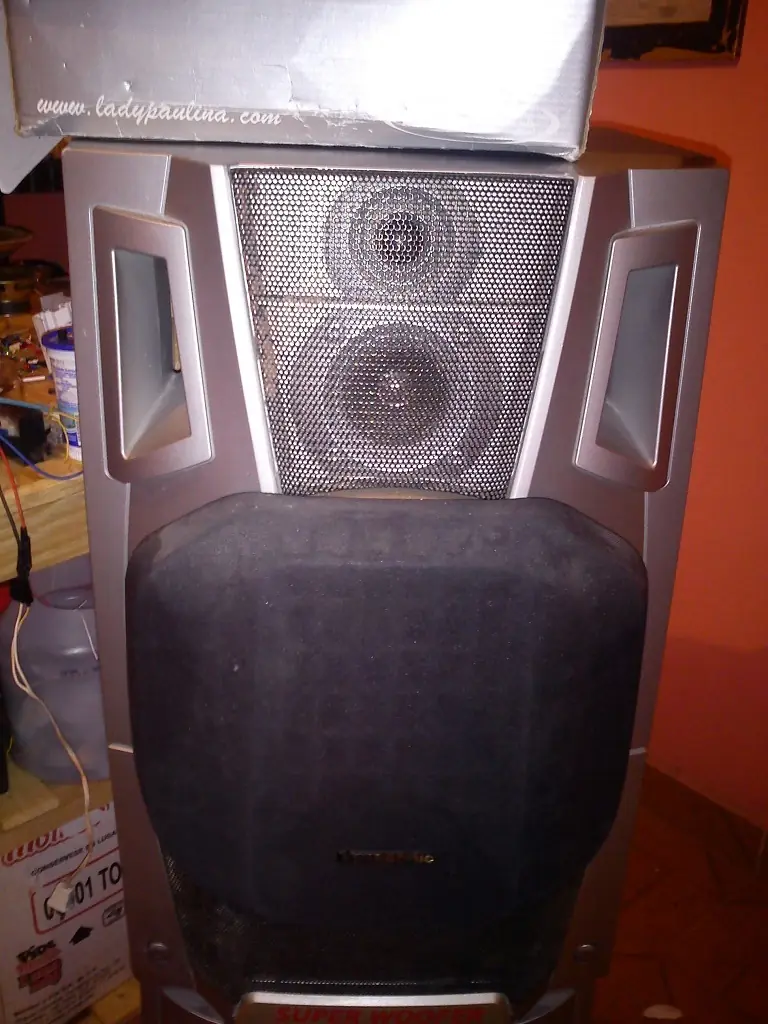

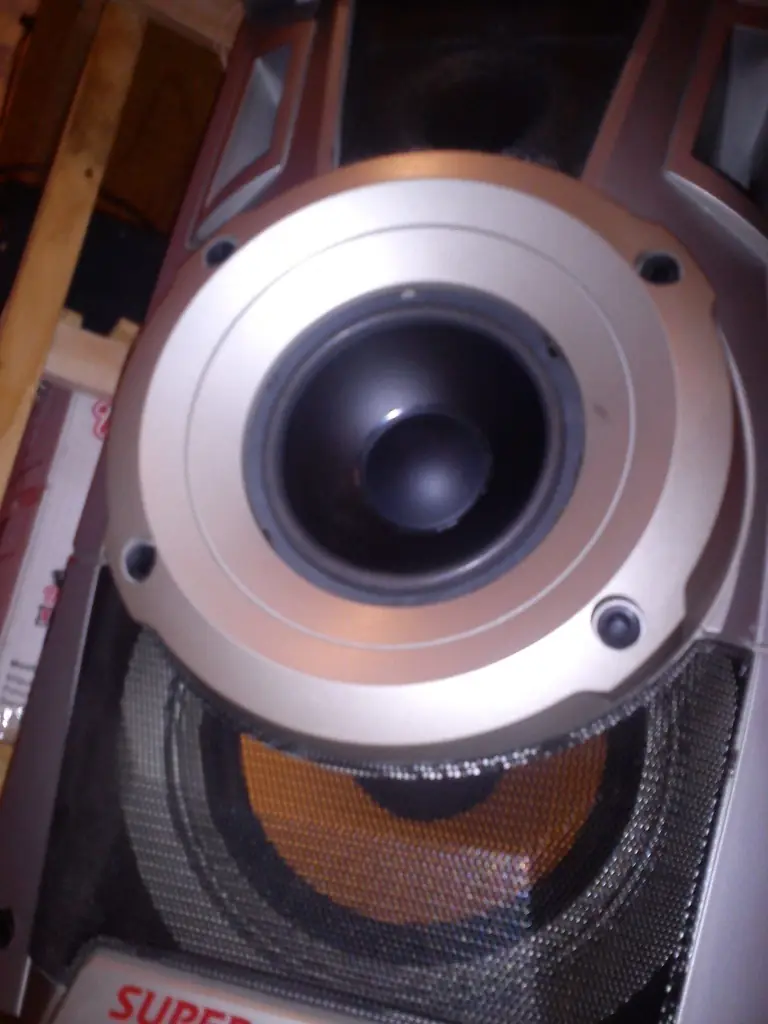

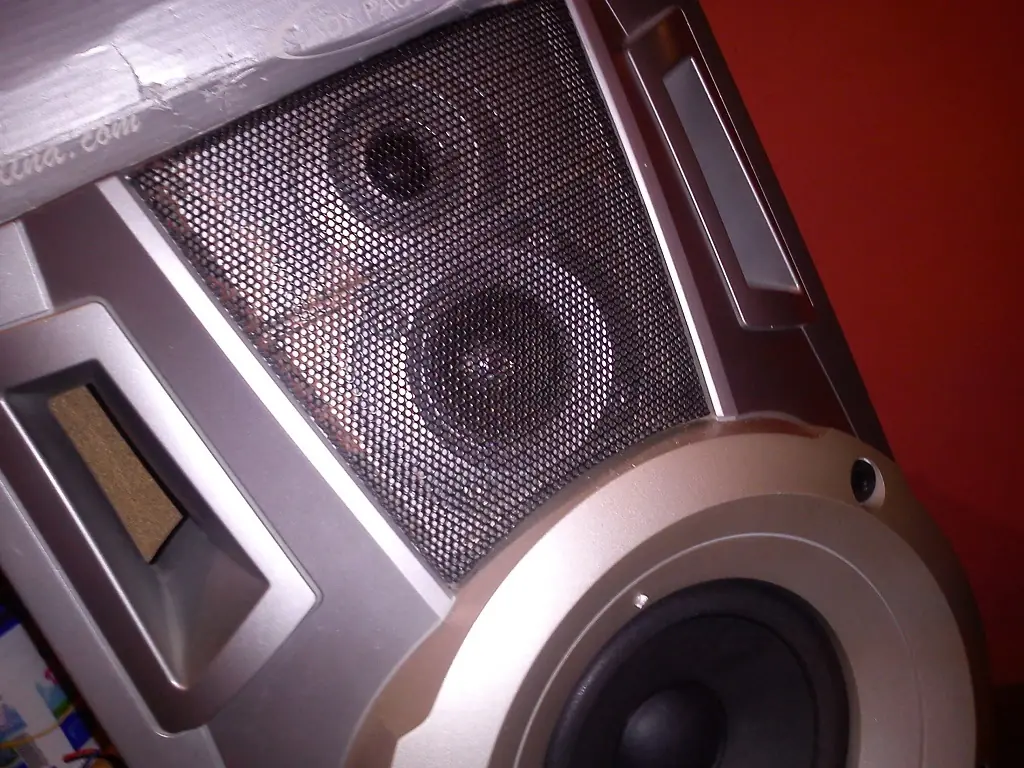

Edit: Subo más fotos de estos bafles a petición de un usuario
Muy duro suena! Realmente convencido!
Mi opinión: Me gusta más que este:
No puedo darles más info. Mientras transcurra el curso de estas pruebas actualizaré la info. Lo único que les puedo decir es que funciona y bien.
