Materiales que necesitamos
_Soldador
_Estaño
_5 placas de maderas con un groso aproximado de 3mm (opcional)
_Palanca arcade (las pueden conseguir por mercado libre ya que hay nuevas y usadas a muy buenos precios) (opcional)
_9 botones arcade (tambien los pueden conseguir por mercado libre) (opcional)
_Taladro o Cola
_Cable finito o alambrado
_Joystick generico usb multiplataforma
_Broca de 32mm para agujeros
Descripcion de materiales que necesitamos
_Soldador: Bueno es para soldar los cables no hay mucho que explicar
_Estaño: Necesario para soldar con el Soldador
_5 Placas de Maderas: esto lo puse como opcional ya que pueden ser inventivos y montarlo sobre lo que mas les guste puede ser madera, fibro facil, mdf, carton prensado y hasta un taper lo que si traten que la parte de arriba donde van a poner los botones y la palanca no supere los 4mm porque si no la palanca se les va a quedar corta.

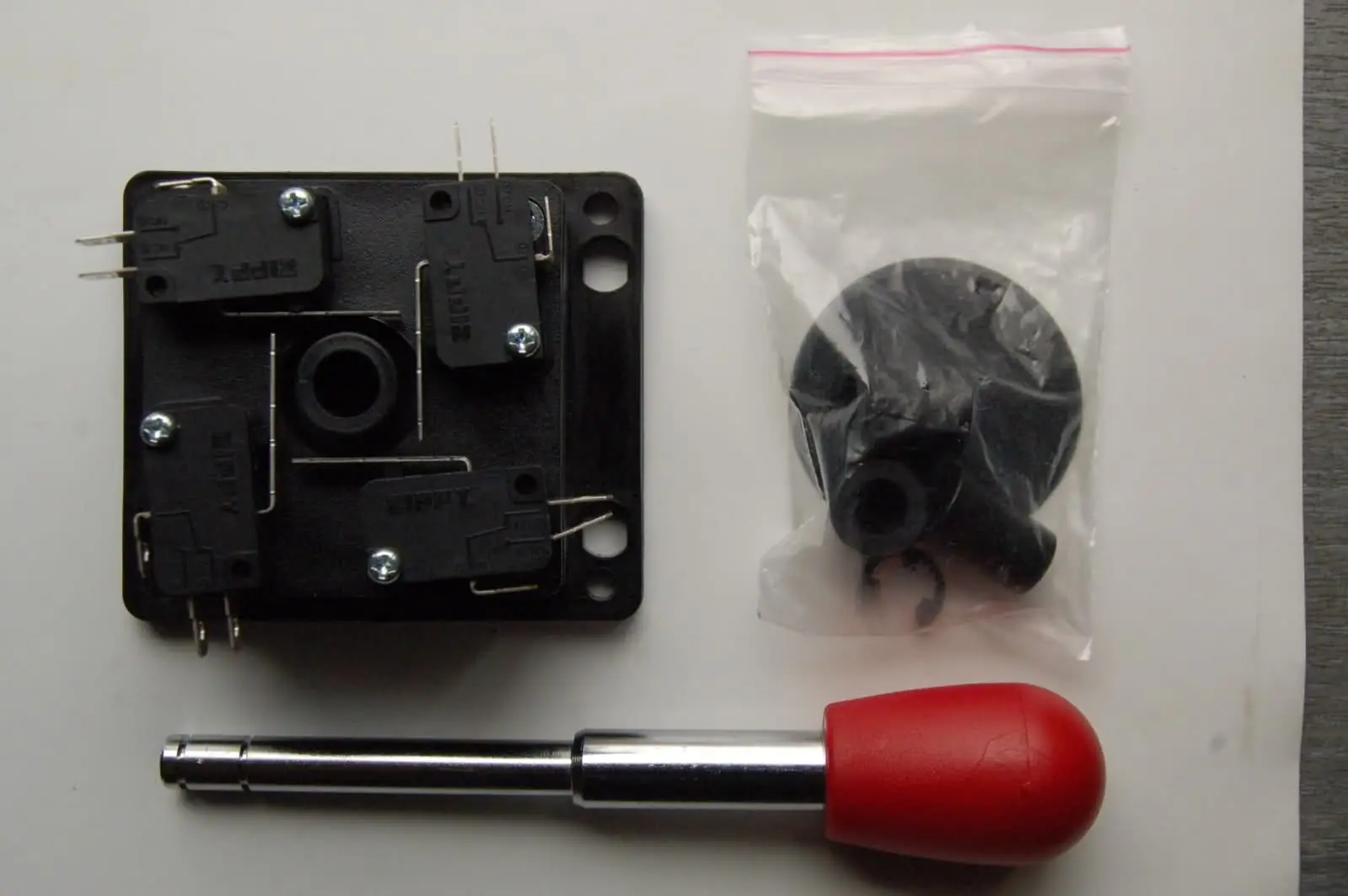

_Palanca Arcade: En mercado libre pueden cinseguir varias y puse opcional porque existen 2 modelos la de la bochita en la punta (japonesa original) o la de la palanca negra (europea) la que mas les guste sirve pero recuerden pedir de 8 direcciones para poder marcar las diagonales en los juegos.
_9 Botones Arcade: esto es opcional ya que pueden hacerlo de cuantos botones quieran. Yo el mio lo hice de 9 para abarcar todos los botones de la ps3 incluyendo el start. Asi se pueden jugar juegos como Mortal Kombat que requieren R2 y L1 o usar hotckey de combinacion de tres piñas en Super Street Fighter 4.
_Taladro o cola: taladro o cola nos da la opcion para elegir que quieren hacer para unir las maderas pueden taladrar y atornillar o pegar las cuatro con cola.
_Joystick Generico Usb: Recomiendo uno generico ya que fue probado por mi y es facil de soldar, es barato, anda de 10 en la play y ademas es compatible con pc, si leiste bien si te cansaste de la play o crees que hay pocos juegos para jugar en la play con un arcade lo podes enchufar en la pc y jugas al mame en el cual existen 7000 juegos de arcade (7000 reales ya que me los baje todos y tengo la coleccion completa probado por mi)
_Broca de 32mm: Es la medida del circulo para los botones y la palanca a la hora de agujerear queda perfectamente encastrado el boton.
Armado del Tablero
Bueno a la hora de armar el tablero como ya dije se pueden poner creativos y montarlo sobre donde ustedes quieran ya sea un escritorio o una caja o un taper o las 5 maderas colocadas en forma de caja. Lo que yo recomiendo en particluar es una vez que deciden cual va a ser la tapa de arriba dibujen todo con un lapiz muy finito los agujeros que van a hacer marcando el centro de lo que seria la circunferencia (que es donde van a apoyar la broca para agujerear). Luego encastran los botones que son muy faciles de poner ya que vienen con una rosca que se ponen a mano y la palanca (esta un poco mas laboriosa ya que tenemos que usar un taladro para engarzarla a la madera igual viene todo explicado como hacerlo cuando compran la palanca)
Yo lo que hice para armar el mio es hagarrar un baffle que tenia que no andaba lo vacie, fui a "Easy", compre una plancha de carton prensado de 30 por 10 y se la coloque como tapa, la cual agujere con la broca.
Si no otra idea muy buena es hagarrar un cajon lo dan vuelta y ya tienen algo que se parece a una caja por ende lo unico que queda hacer es agujerear y poner los botones con la palanca.
Armado de Circuito
Tranquilos no se asusten esta es la parte mas facil pero tambien la mas tediosa. (si ya agujereate el tablero y llegaste hasta aca lo terminas seguro)

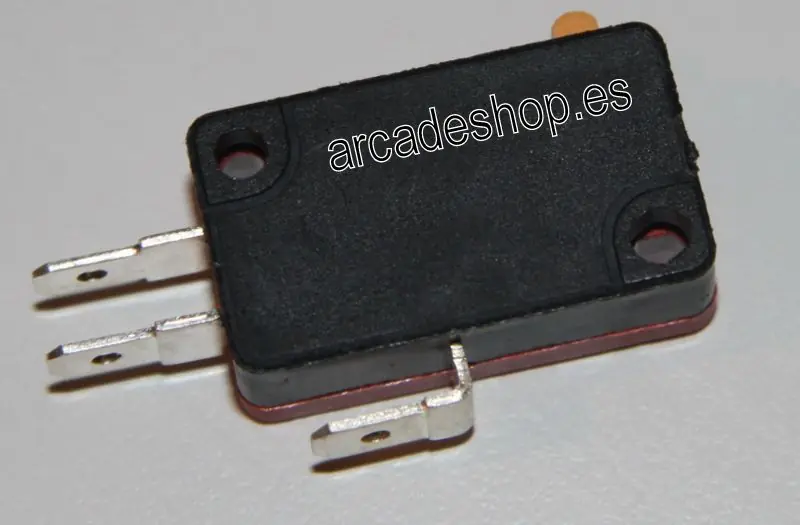

Lo primero que vamos a notar es que cuando tenemos ya en nuestro poder la palanca y los botones que ya pedimos estos vienen con un switches que son estos:

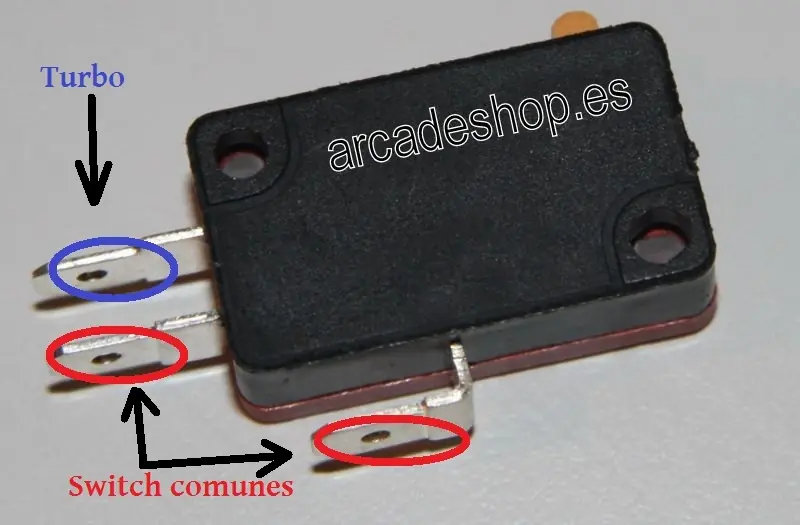

Las patitas de los switchs que vamos a usar nosotros son la que esta de costado y la que le sigue ya que la otra no la usamos porque es el turbo (a menos que quieran dedicar un boton de turbo a su joystick arcade)
Una vez que sabemos esto soldamos un cable a cada una de esas patitas en total quedan dos cables por switch
Lo siguiente que vamos a hacer es desarmar el joystick que compramos son 6 tornillos faciles de sacar y uno interno que sostiene los analogicos, extraemos la plaqueta y la apoyamos sobre una base para empesar a armar nuestro circuito

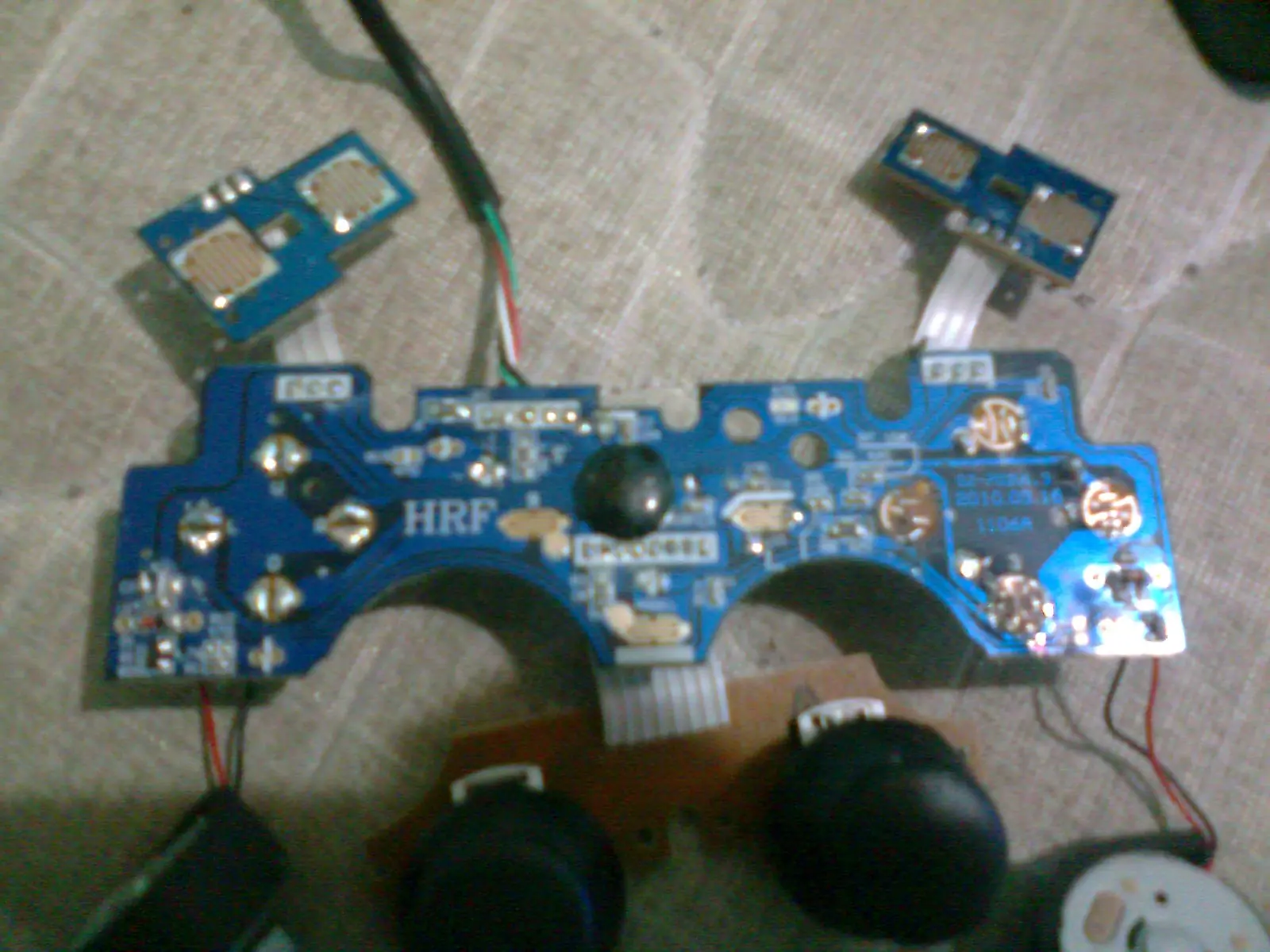

La plaqueta del joystick con el que yo lo hice y recomende arriba es esta:
Les voy a explicar como funciona medianamente esta plaqueta, los circulos que tenemos donde irian los botones son circuitos sin cerrar, cuando nosotros precionamos el boton cerramos el circuito y nuestro mando recibe la orden para realizar la operacion. Para que nos sirve saber esto, muy sencillos con los switchs que tenemos es lo mismo nosotros cuando apretamos el boton cerramos ese circuito.
Ya aprendido el mini curso teorico vamos a animarnos a soldar la plaqueta
Soldamos cada switch que ya tenemos con los cables a cada uno de los extremos de los circulitos que vendrian a ser los botones, un switch por boton osea me fijo el primer cable del switch que eleji y lo sueldo en el un extremo del sirculito, luego hagarro el otro cable del switch y lo sueldo en el extremo opuesto del mismo circulito, y asi sucesivamente cada switch equivaldria a un boton

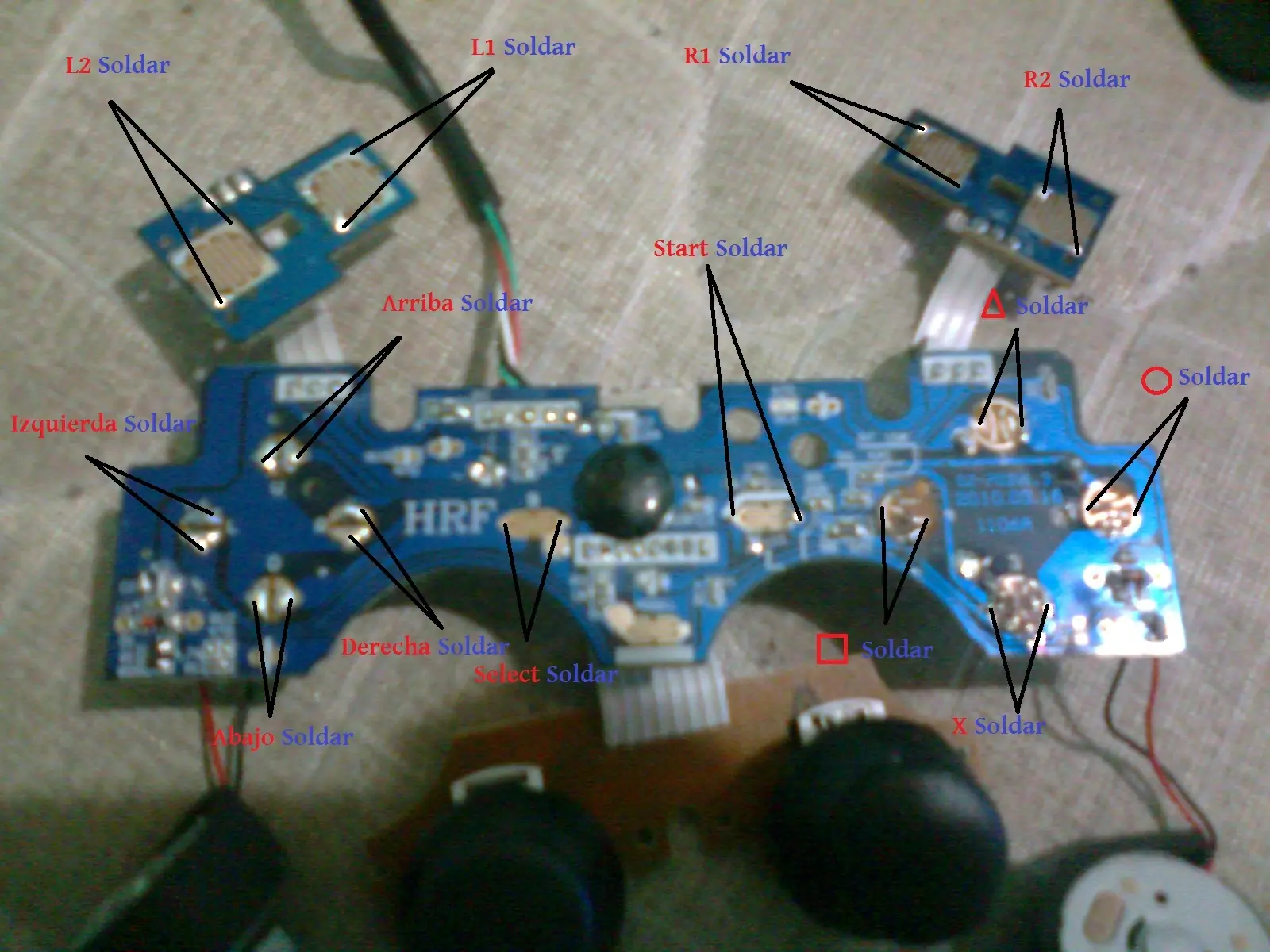

Les dejo para que sepan donde soldar exactamente cada cable de cada switch y a que botones pertenece.
Como pueden ver en cada imagen les detalle de donde soldar cada cablesito del switch es indistinto que suelden el cable que sale de la pata del costado del switch en cualquiera de los dos extremos, siempre y cuando luego suelden el cable de la otra patita del switch al opuesto q detalle en la imagen
Importante
Traten de dejar los cables organizados porque cuando terminen les va a quedar una maraña de cables increibles.
Cuando suelden los cables a la plaqueta antes de soldarlos raspen con un destornillador o algo con punta en el metal en que van a soldar los cables ya que las plaquetas tienen normalmente un recubrimiento plastico para que no se suelde nada en sima (pasenlen fuerte y sin miedo que no pasa nada)
Traten de dejar los cables organizados porque cuando terminen les va a quedar una maraña de cables increibles.
Cuando suelden los cables a la plaqueta antes de soldarlos raspen con un destornillador o algo con punta en el metal en que van a soldar los cables ya que las plaquetas tienen normalmente un recubrimiento plastico para que no se suelde nada en sima (pasenlen fuerte y sin miedo que no pasa nada)
Bueno una vez que terminamos con los botones pasamos a los direccionales los cuales no tiene mayor complicacion que los anteriores.
Para soldarlos movemos la palanca hacia el costado que vallamos a soldar para ver que switch toca la palanca y soldamos al direccional que corresponda (normalmente pero esto no es con todos es un efecto espejo si triamos la palanca hacia adelante el switch que toca es el de atras por ende soldamos el boton de adelante de la plaqueta al switch de atras de la planca pero reitero fijensen bien)
Una vez que tenemos todo soldado metemos todos los cables y la plaqueta dentro de la caja que armamos y vemos si podemos asegurarla con presintos o algo para que no se mueva mucho por si las dudas aunque esto sea opcional.

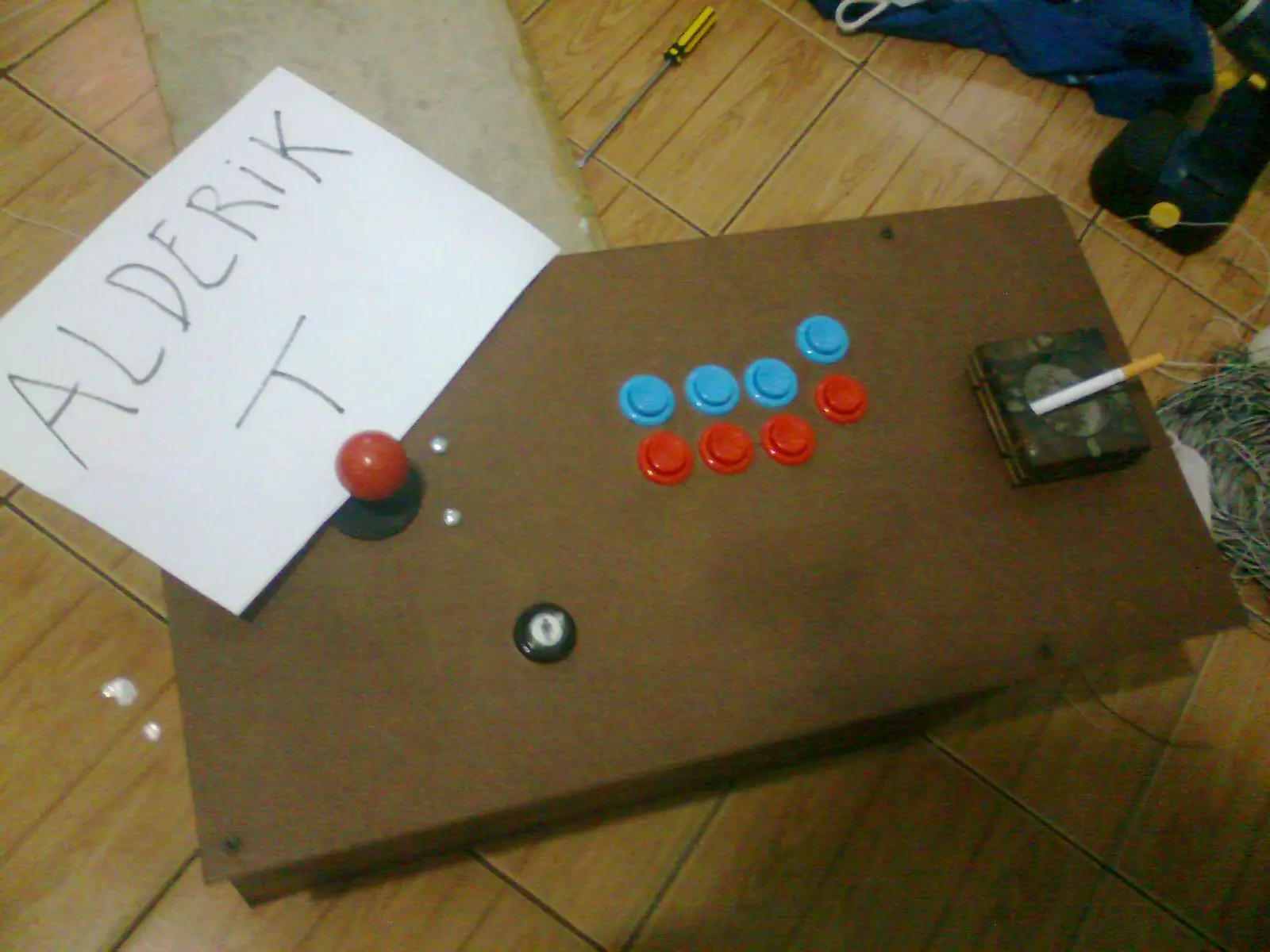

Ya Tenemos nuestro propio Arcade Stick hecho por nosotros mismos a un precio no mayor a 150 pesos compatible con pc y ps3 y lo mejor de todo echo a nuestra medida para nuestra comodidad y para nosotros mismos con el decorado que nos guste, les dejo una foto del que me arme yo y les aseguro es increible la sensacion de jugar un juego con tu propio Arcade Stick no hay nada mas comodo.

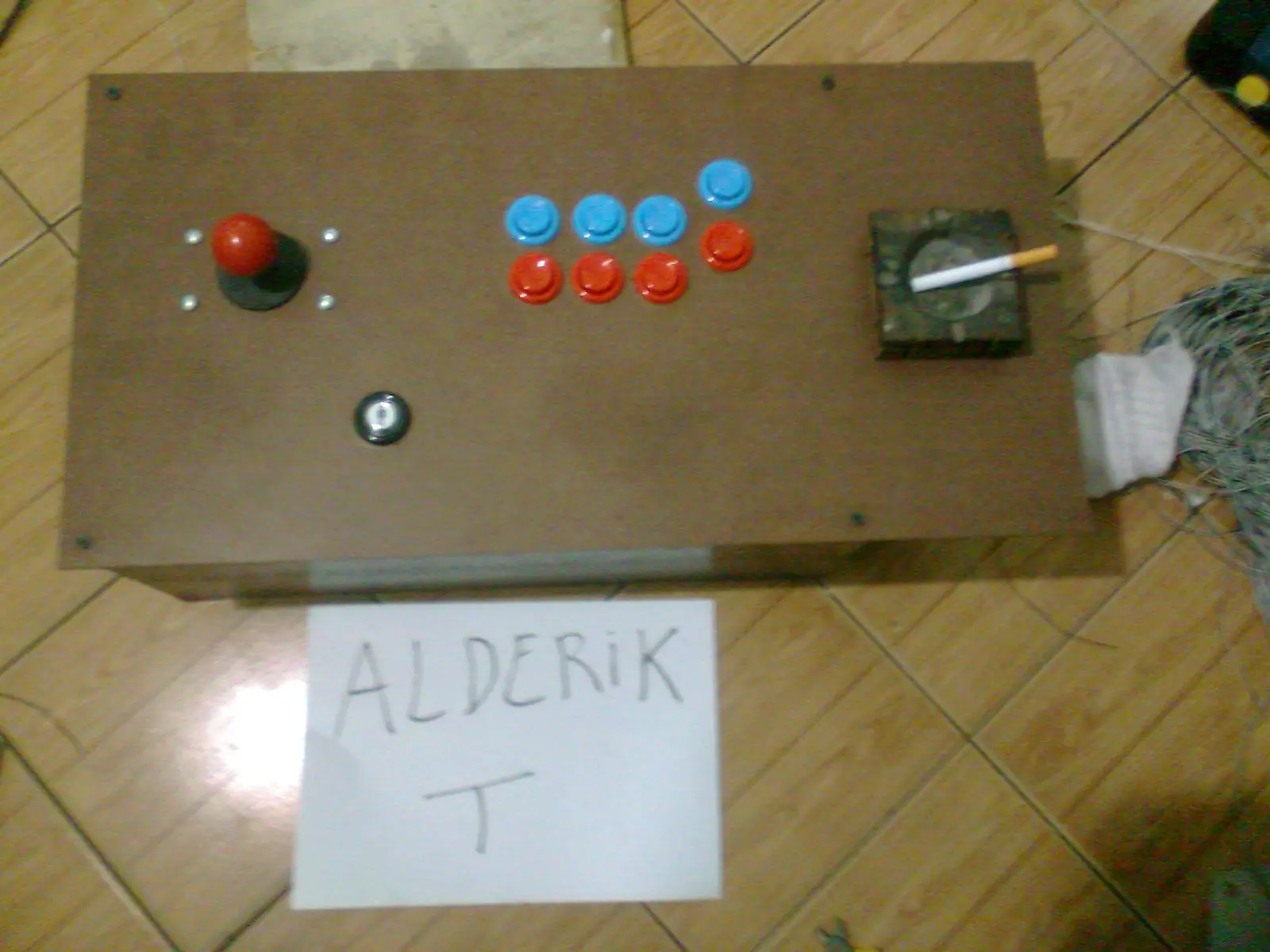

Mi Arcade Stick
Pd: Todo este tutorial lo arme yo mismo, le saque fotos a la plaqueta y la fui editando yo mismo tal cual lo fui armando asi que espero haberme expresado bien y si cualquiera tiene una duda y realmente esta interesado en armarse uno no tengo problema en ayudarlos asi que pregunten nomas por mp y los ayudo en todo lo que nesesiten. Animensen yo me anime y lo logre sin entender casi nada de electronica asi que no se necesita tener grandes conocimientos solo poder sostener con pulso un soldador.
