Este post trata sobre la remodelación que le hice a mi Xbox360, anteriormente ya había hecho uno, solo que en éste incluyo el proceso y las demás imágenes y videos que añadí, disfruten el post. (si hay algo no permitido, favor de notificar por MP en vez de denunciar así puedo editarlo...)
NOTA IMPORTANTE: Al abrir tu consola tu mismo, estas violando la garantía que te ofrece Microsoft, por mi parte la garantía de mi consola murió hace tiempo por eso decidí hacer esto. Si decides intentar hacérselo a tu consola, no me responsabilizo por cualquier daño que le hagas a la motherboard ó a tu Xbox. Si le metes mano a tu consola hazlo bajo tu propia responsabilidad, y al utilizar las herramientas, obedece las medidas de seguridad y usa las protecciones debidas. Cuando hagas todo tipo de trabajo a la placa de tu consola, desconéctala de la corriente.
¿Quieres saber cómo hicimos ésta Xbox 360 así? Continúa viendo el post...
Gracias a la ayuda de mi Papá y mi cuñado se logró este proyecto (perdón, me fui a la mierda con tanta imagen)
Hola, bueno espero y les guste mi post que la verdad siento que fué un buen trabajo (laburo)
buscando por ahí me encontré con el Modding (de -modify- modificar), y no es mas que: el arte o técnica de modificar estética o funcionalmente partes de una computadora, ya sea la torre, mouse, teclado o monitor y los componentes de los videojuegos, como pueden ser las consolas. Fuente (parecido a de los autos pero ese se llama Tuning)
Comenzé a ver las modificaciones que les hacían a las PC's y en esto vi muchas muy bellas,
otras sencillas pero muy estéticas (obviamente eso fue aquí en T!) así que empezé a buscar mod's de XBOX 360 y entre muchas imágenes, me encontré con esta:
ahí dije: debo tener una así.
Aquí en México, hay muchos lugares donde venden, reparan, cambian, roban todo sobre XBOX360 y otras
consolas. (digo roban porque cuando fuí a flashear mi 360 nuevesito, me cambiaron el lector por uno
todo chafa -choto-) Pregunté por el servicio del Modd, algunos ni sabían de lo que estaba hablando y solo decían que no, yo creo que solo para no quedar mal y otros solo explicandoles solo me hacian el corte de la carcasa
y el acrílico por 1000 pesos (unos 300 mangos) pero no era lo que yo quería, yo necesitaba otra cosa.
Hasta que recordé que mi Papá (mi viejo) mi cuñado y mi hermano hacían trabajos de Tuning en sus vochitos, yo les ayudaba poco, entonces solicité sus ayudas. Este tipo de trabajos son los que hacian:
Les comenté lo del Modd y accedieron sin pensarlo y empezamos.

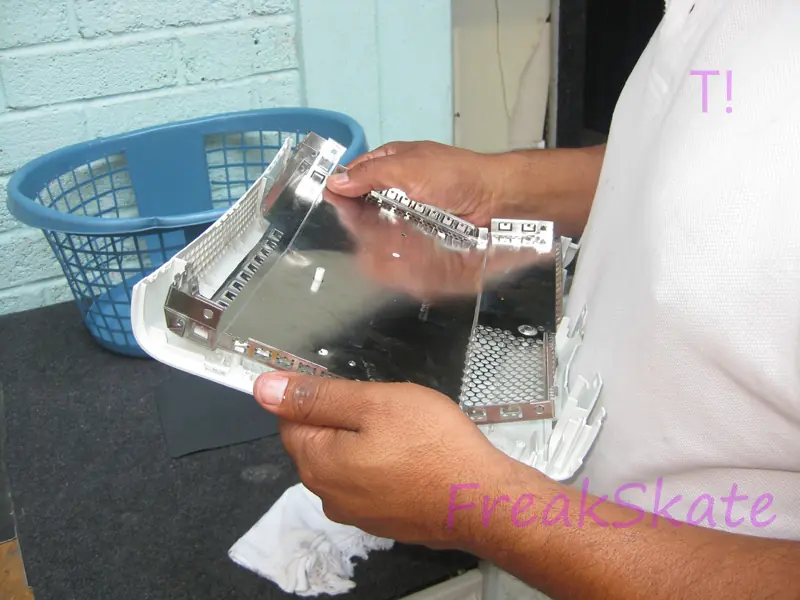

1° Primero desarmamos la consola y se retiró la lámina de la tapa. (no afecta en nada quitársela)

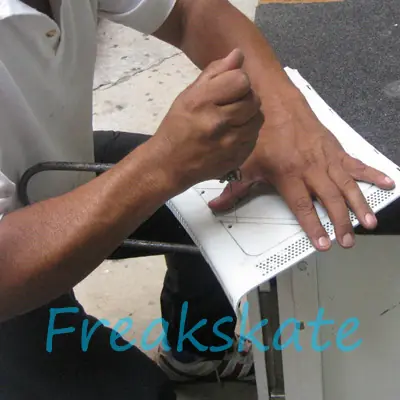

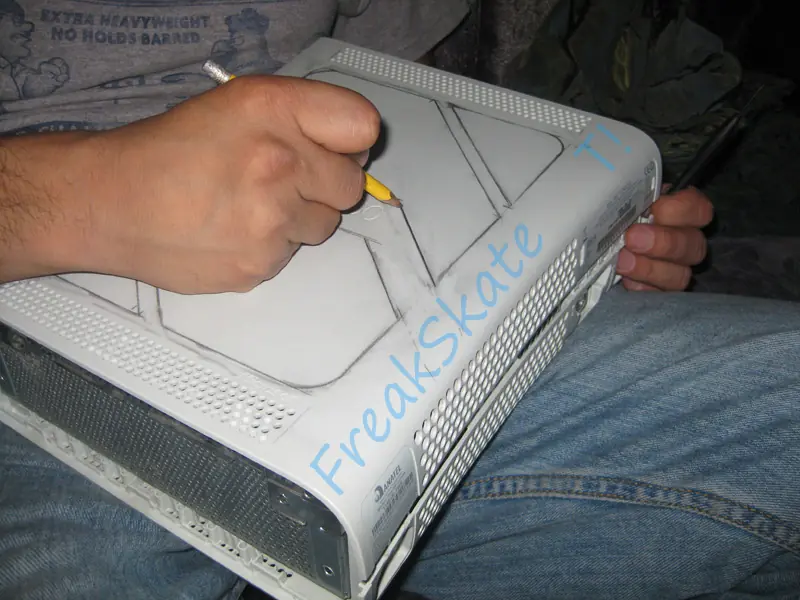

2° Comenzó a trazar el diseño deseado de la imagen antes mostrada (de hecho, ya cortada la tapa me entere de que pudo haber hecho la forma que sea, pero ni modo)

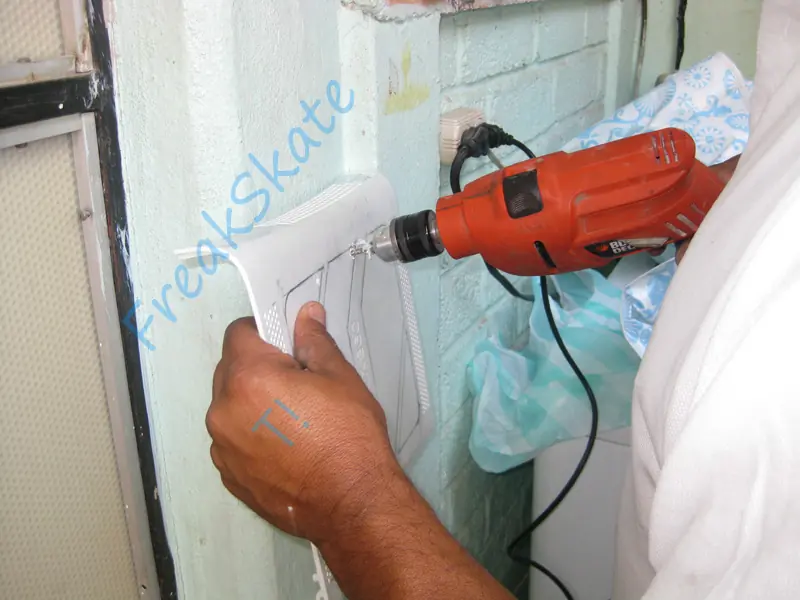

3° Perforó las partes que tenian que cortarse, esto fue para poder meter la segueta.
4° Utilizó una segueta caladora, la seguetita que se usó es para madera pero como el plástico no es muy duro, ps se pudo usar.
5° Se retiran las partes cortadas

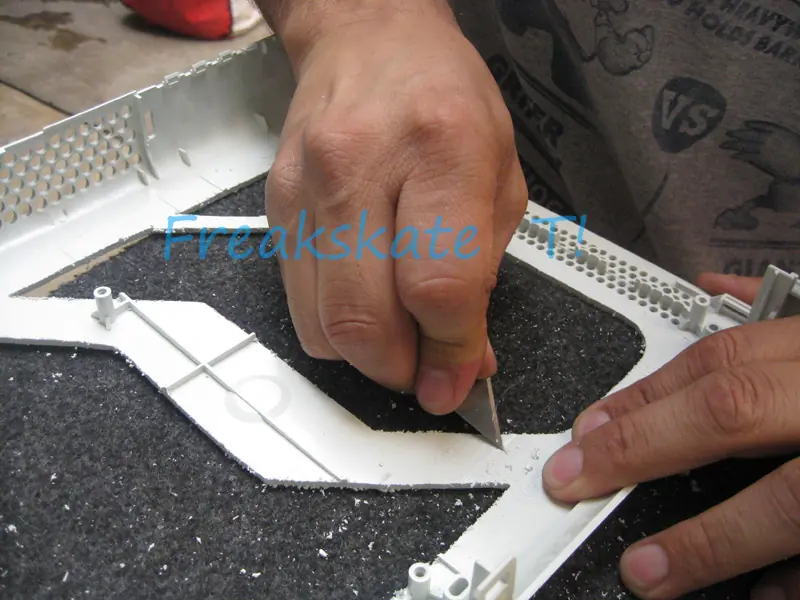

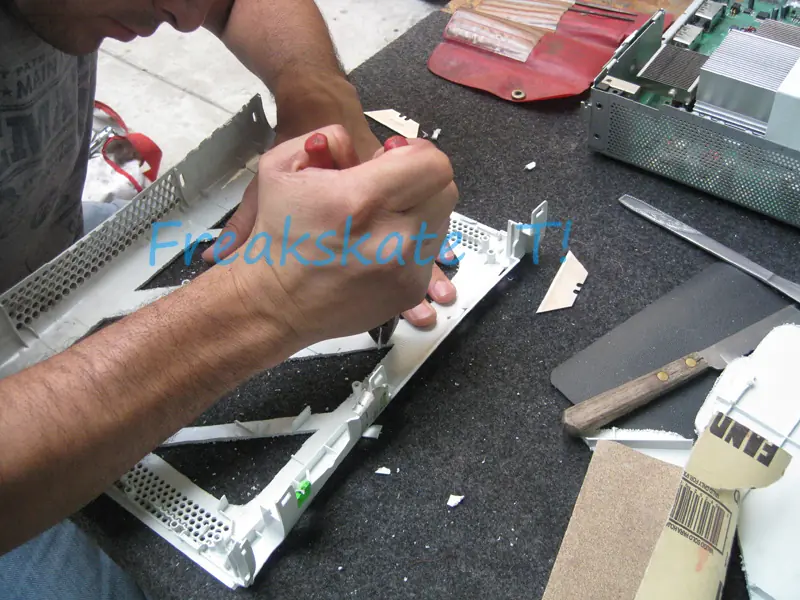

6° Con unas pinzas quitamos los bordes que tiene la tapa del lado de atras para que no estorbe nada antes de poner el acrílico. (en este caso usamos unas pinzas) y con una navaja quitamos las rebabas.

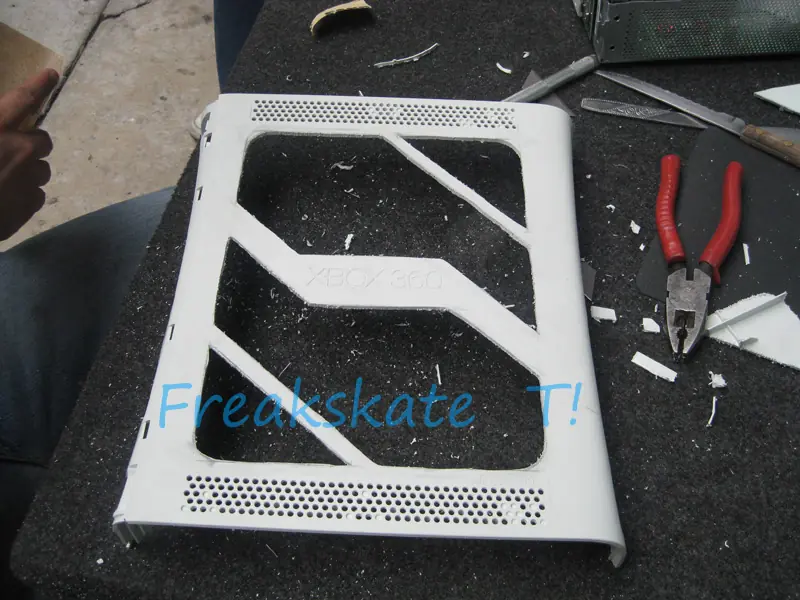

7° Así nos queda la tapa cortada

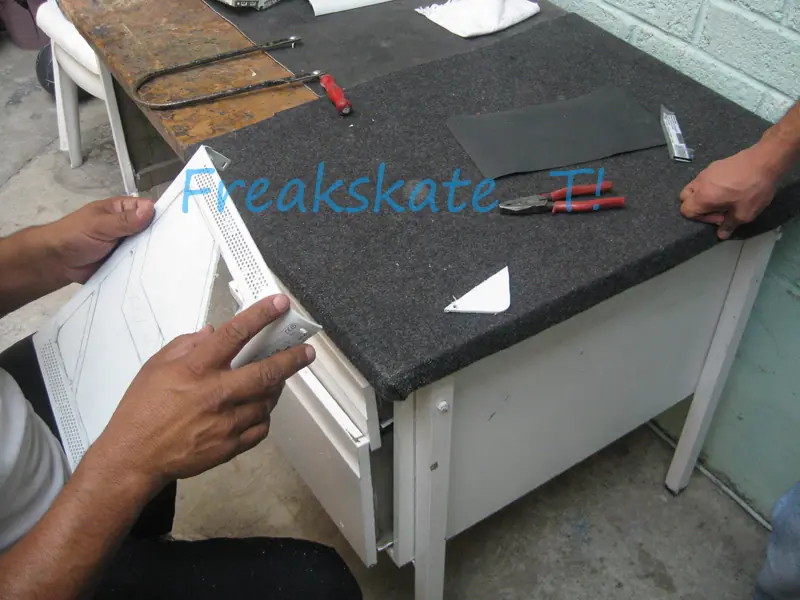

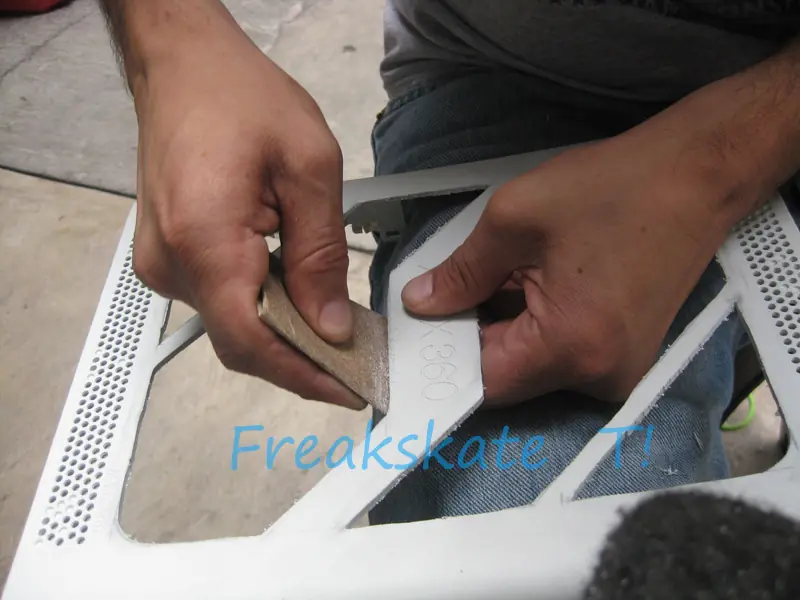

8° Con una lija (esta es una para madera) perfeccionamos las orillas quitando restos de plástico (a esto se le llama perfilar)

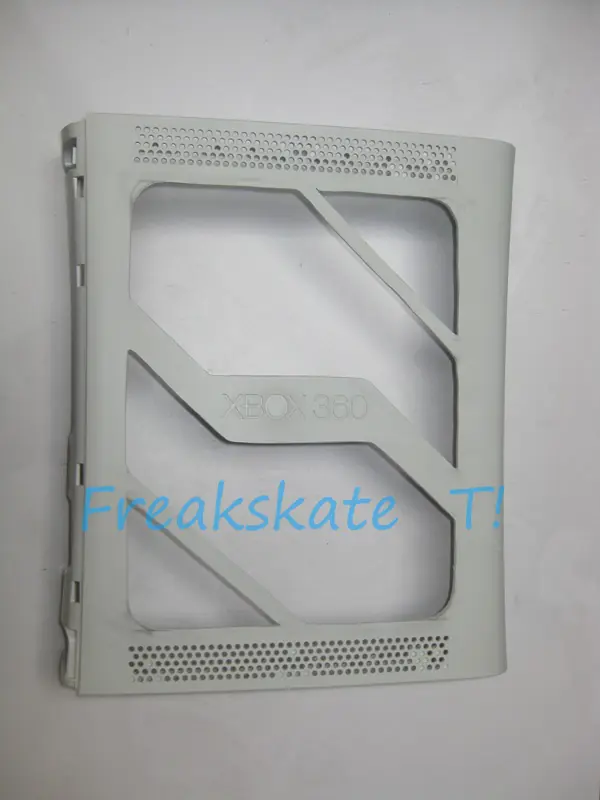

9° Y así nos quedó cortado y perfilado.

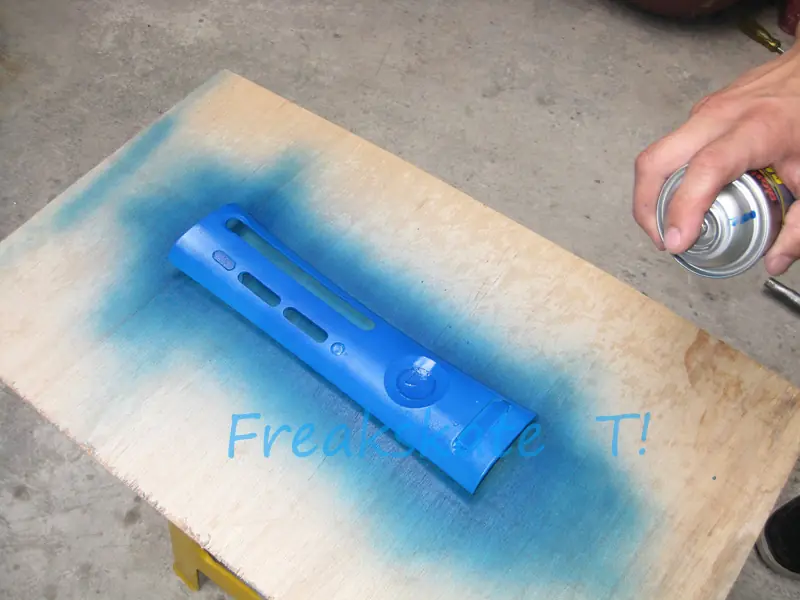

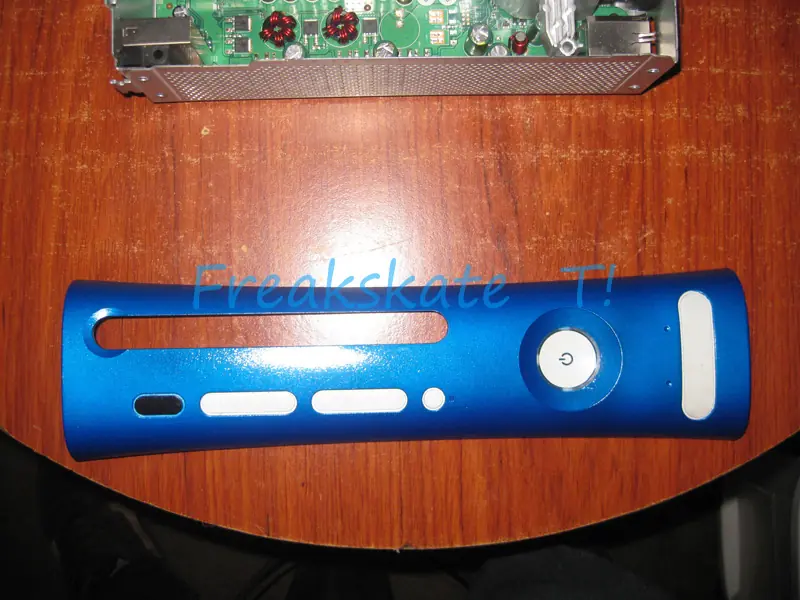

10° Seguimos con el acabado de la carcaza, con masking tape tapamos las partes que queremos dejar tal como está, tapé el plastico del infrarrojo del control, el boton de encendido, el boton que reconoce los controles, las
entradas USB y las de Memory Unit. Yo usé pintura de la mas chafa (chota) la compré en un Waldo's en 15 pesos (unos 5 mangos) ya que no contaba con presupuesto para comprar un aerosol de mejor calidad, pero igual quedo bien.

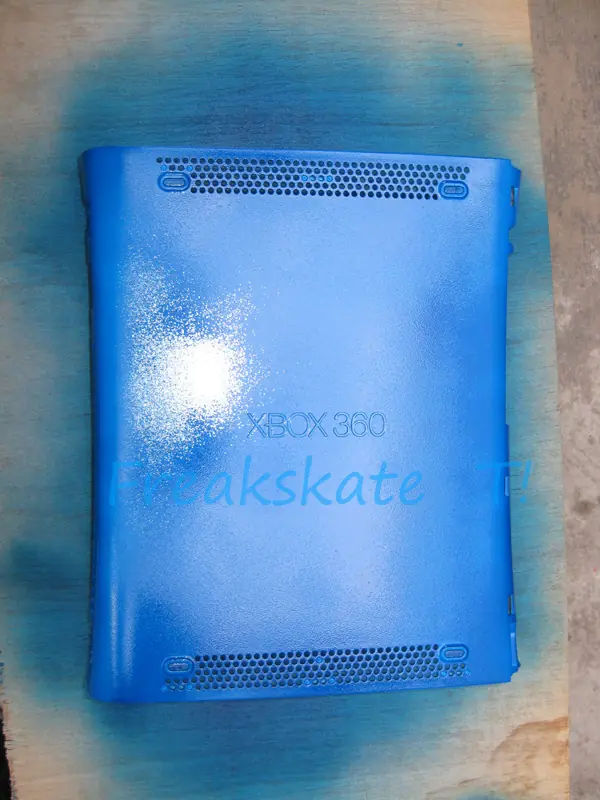

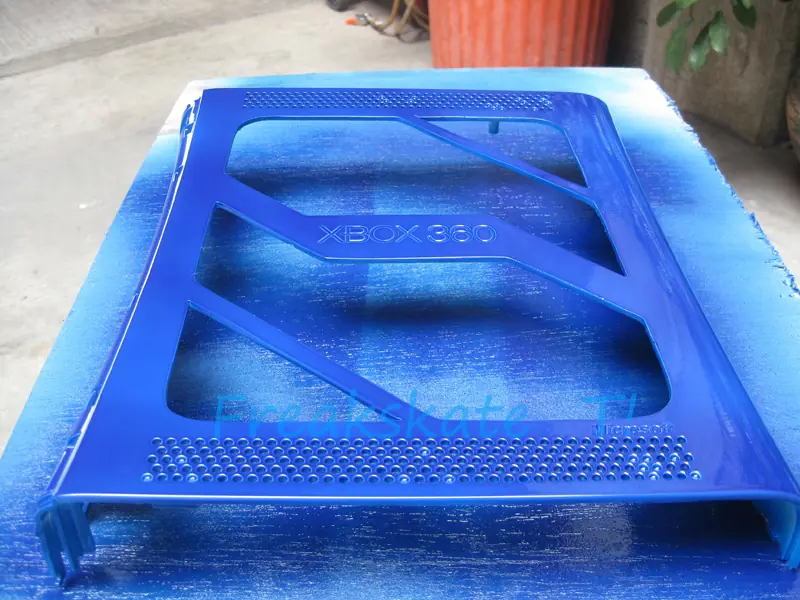

11° Ya seco todo, asi nos queda nuestra carcaza
12° El acrílico lo compramos por 15 pesos (igual unos 5 mangos) solo fué un pedaso de 60 cm de alto por 30 de ancho.
13° Se corta con la misma Segueta, colocamos silicón industrial y montamos, nos quedó así (no tengo caps porque esto fue cuando fuí a comprar los Leds =D) Aclaro que todas las imágenes son propias 100% no es ningun Copy-Paste de otra página/post.
14° Ahora seguimos con el lector, este pude dejarlo como esta pero yo quería que el disco se viera, vi un
video de un XBOX modificado y la tapa de arriba del lector era de acrílico y yo lo quise así igual, (recomendamos en este especialmente, tener mucho cuidado ya que si no se tienen las herramientas necesarias se puede echar a perder esa tapa y pues tienes que conseguir una con un tecnico que tenga piezas de repuesto
o comprar una lectora nueva)
Con el acrílico sobrante cortamos un pedaso mas o menos como quería que quedara y se monta la pieza que

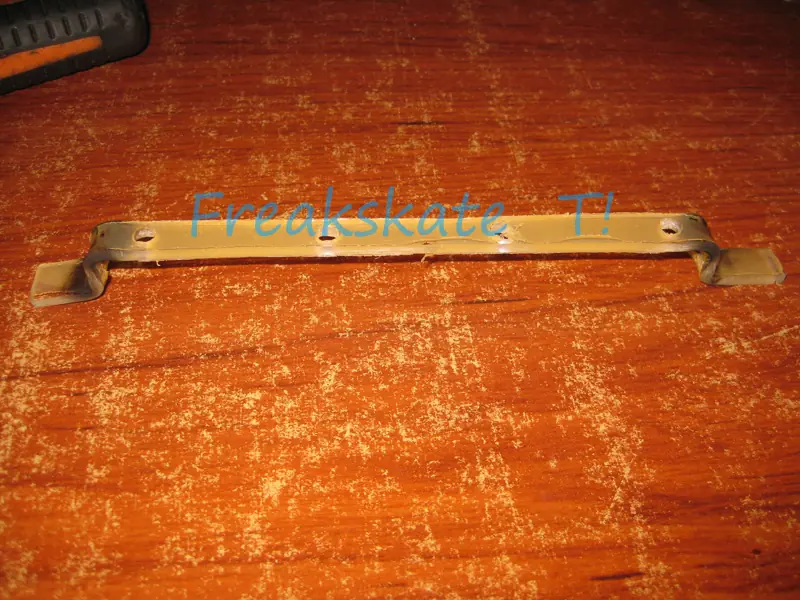

tenia la tapa, para unirla al lector tuvimos que doblar las patas midiendo antes como debe de quedar,

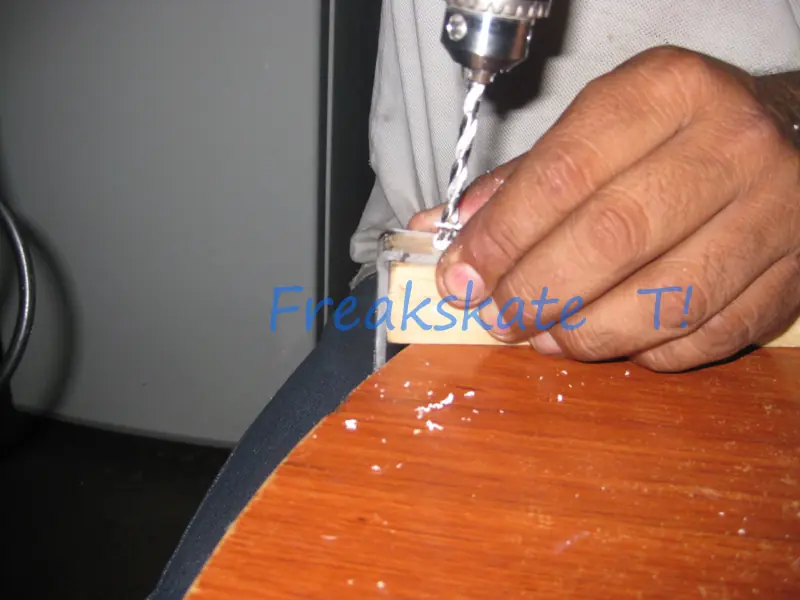

usamos unos fósforos y cuando estaba caliente las doblamos en una mesa de tal forma que queden parejas, no le quite el papel protector al acrílico pare evitar que se ponga negro con el calor perforamos con el taladro
y la fijamos al drive del XBOX (hay lugares donde tienen planchas donde puedes hacer eso pero este Modd es
casero =D) debe quedar exacta la pieza con el mecanismo del lector ya que si no hace ruido y raya los discos, si ustedes lo hacen y prefieren evitarse problemas, solo dejen el lector intacto, u otra opción, corten solo la tapa a la mitad. Son solo unos Milimetros y así se ve:
15° Tomamos la tapa del disipador principal y la pintamos (yo usé gris metálico)
16° El siguiente paso son los Leds [compre nueve Leds en color azul por 5 pesos (1 mango y medio) cada uno

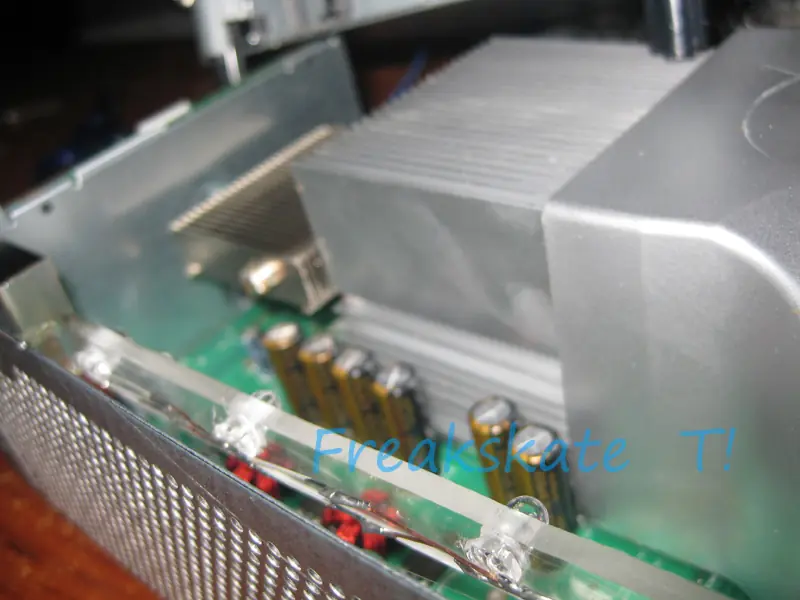

igualmente con acrílico cortamos una barra (18cm largo x 1cm de ancho) perforamos 4 ahujeros con el taladro y metemos los Leds, le puse unas gotas de silicón caliente para evitar que se salgan.

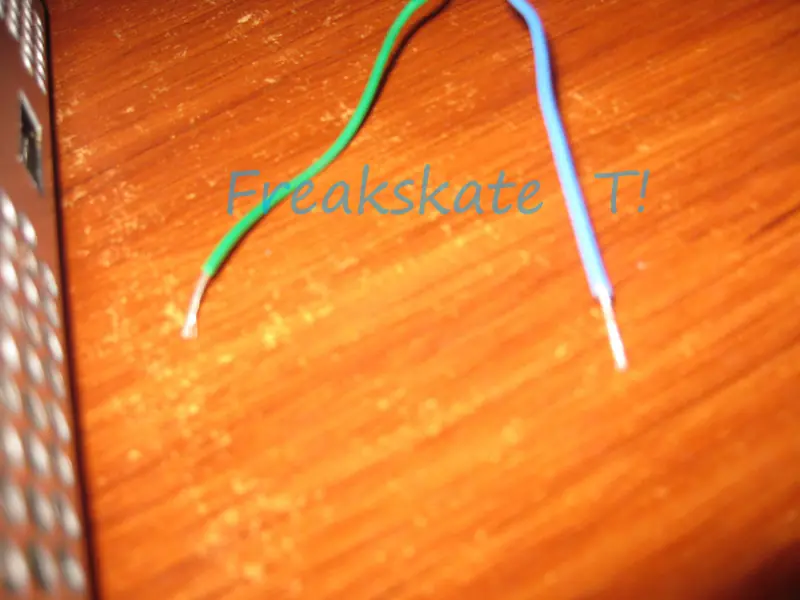

17° Soldamos los leds con sus respectivos polos [para estos se usaron cables de color verde=negativo y azul=positivo] se recomienda usar una resistencia para evitar que se quemen los leds.

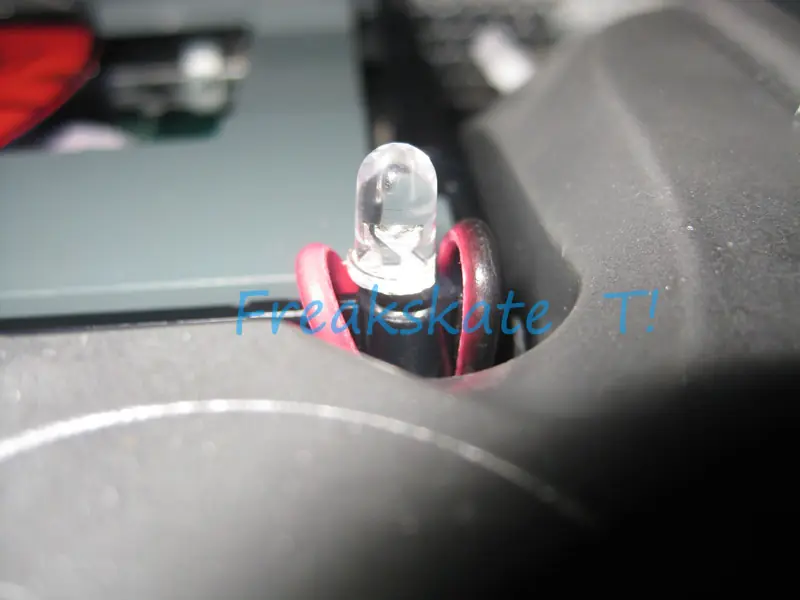

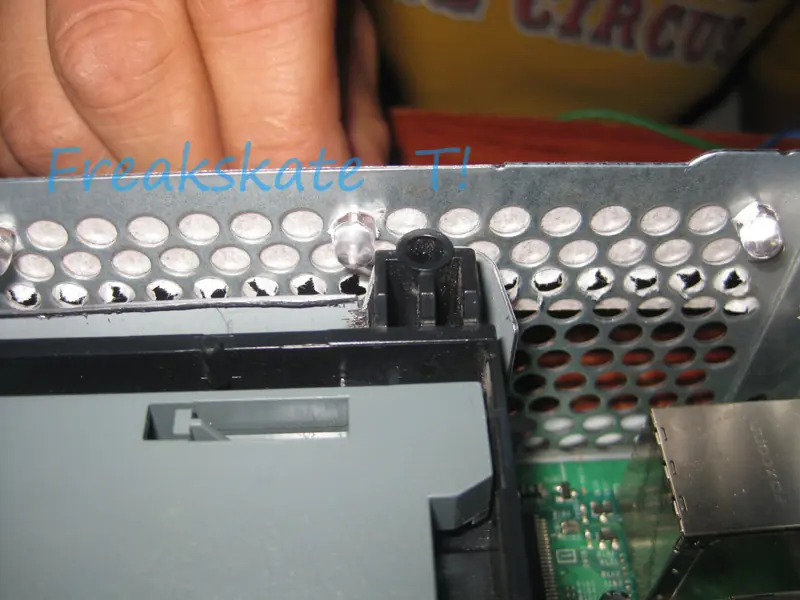

18° Se fija la pieza con silicon o tornillos, con los 4 leds en la parte derecha del circuito, y los otros 4 los puedes poner del lado izquierdo en la lámina, procurando tapar con masking para que no se peguen entre sí y el último quedó en una patita del lector.

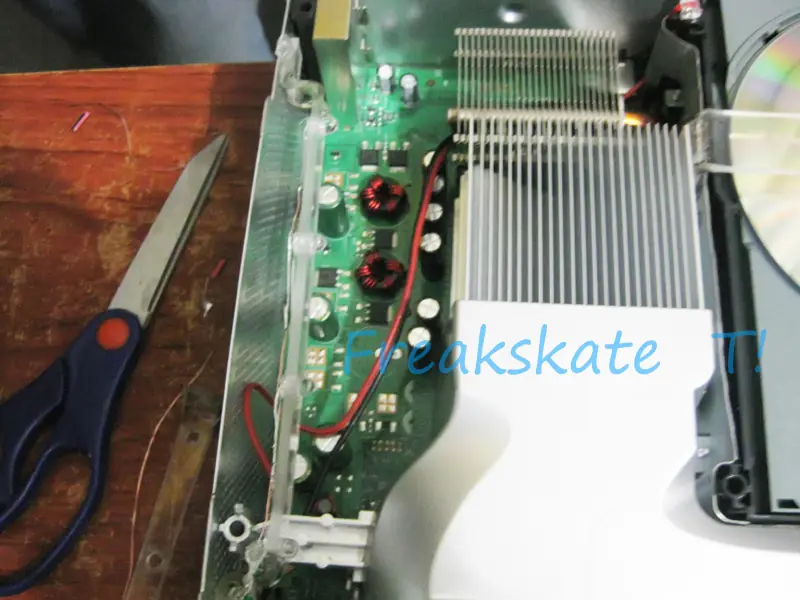

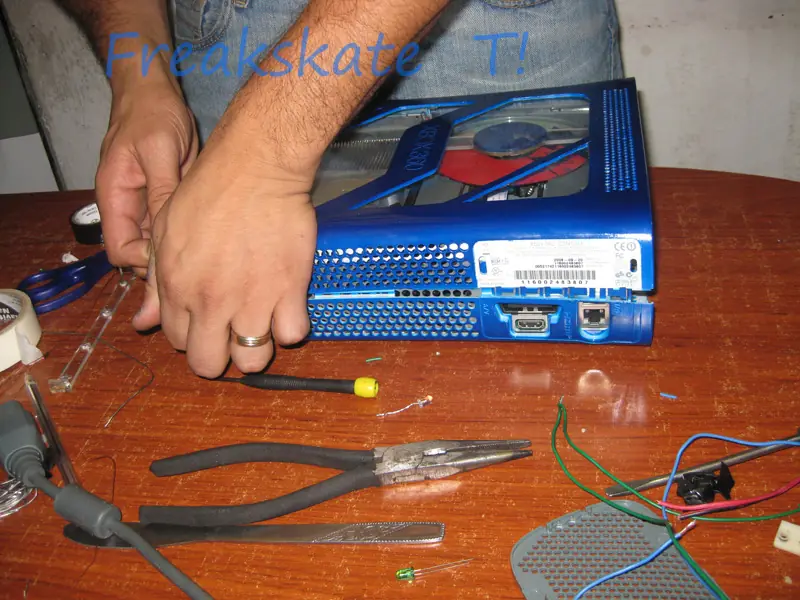

19° Soldamos los cables a la tarjeta principal.

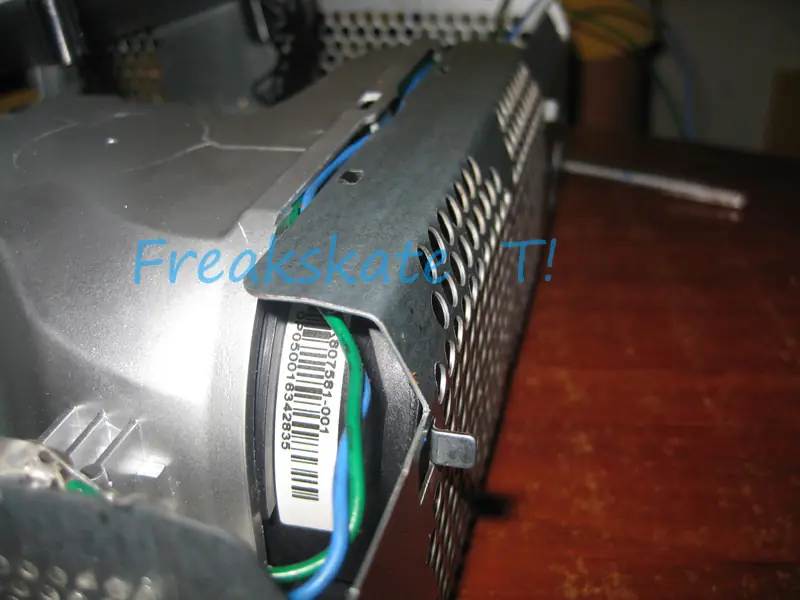

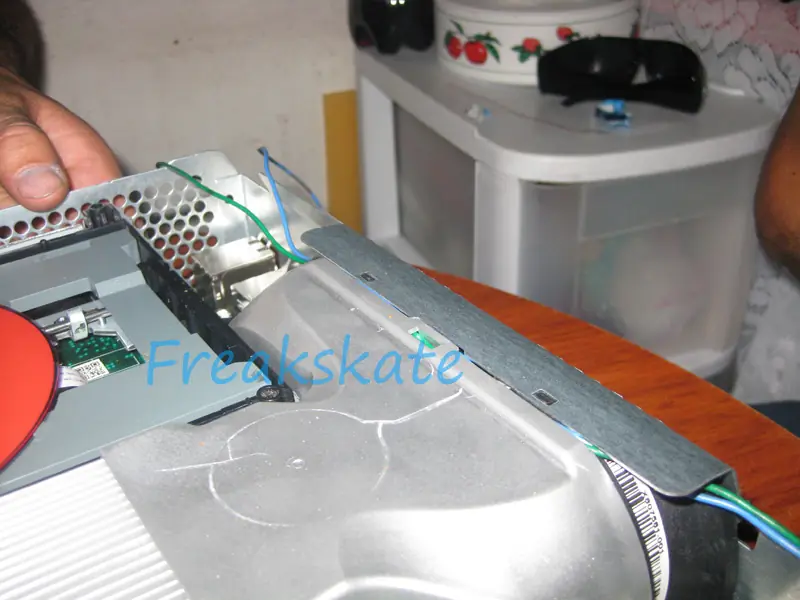

20° Escondemos los cables para mejorar la estética, los metimos entre la lámina y los Coolers

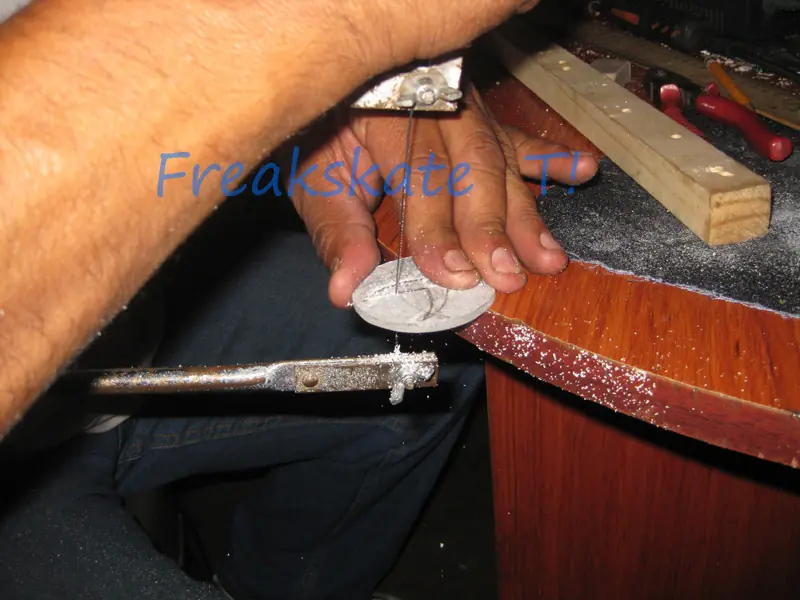

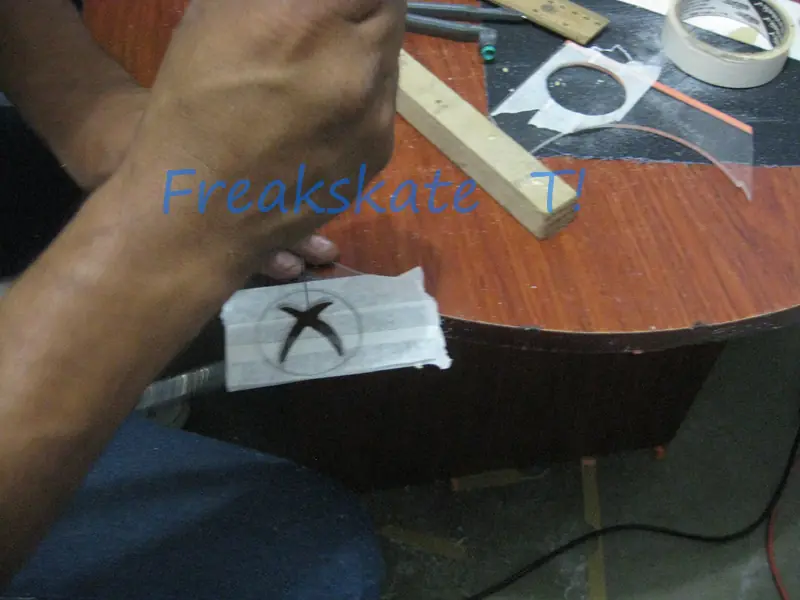

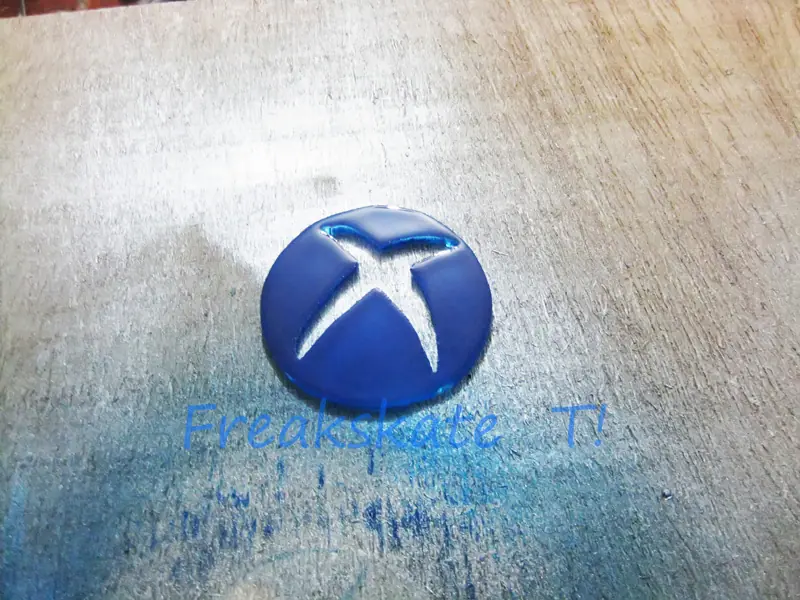

21° Antes de todo quería ponerle algo a la pieza que se le colocó al lector, asi que con otro cacho de acrílico se dibujo la X de XBOX y a cortar con la segueta, perfilamos, pintamos, dejamos secar, pegamos (usamos resistol 5000) y listo.

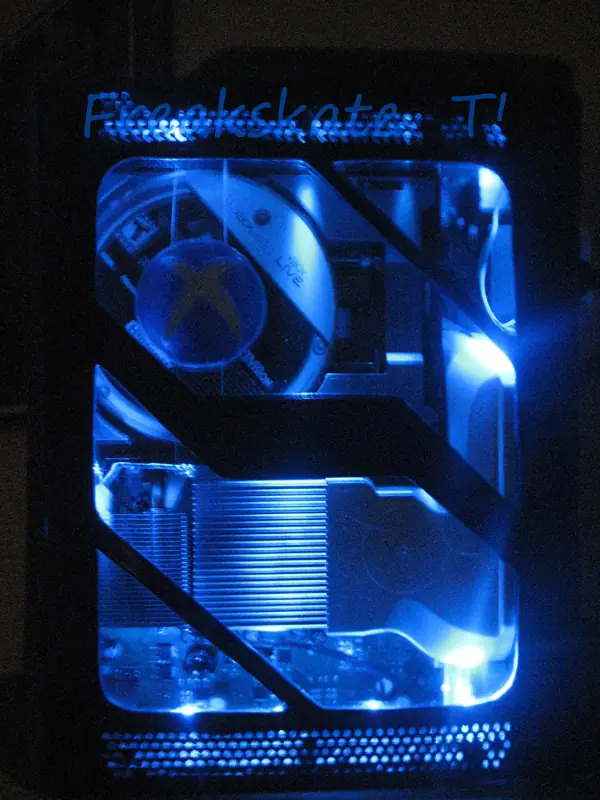

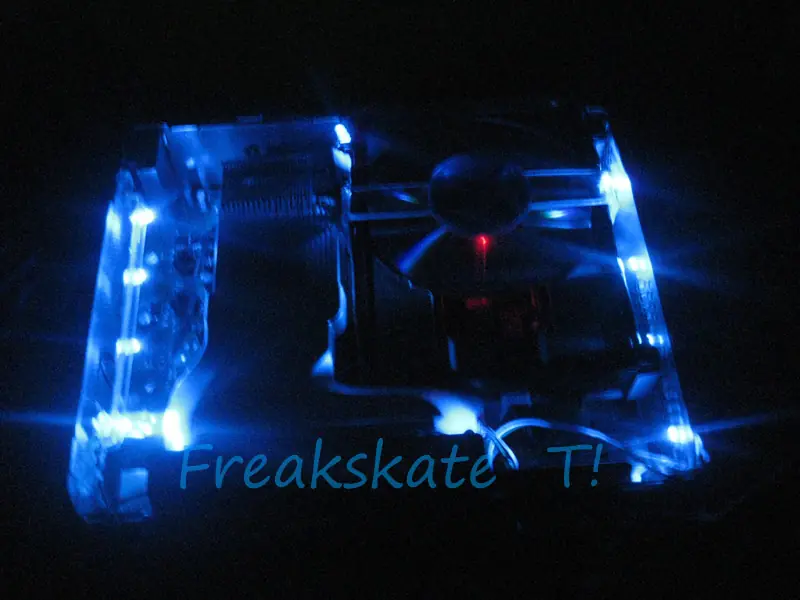

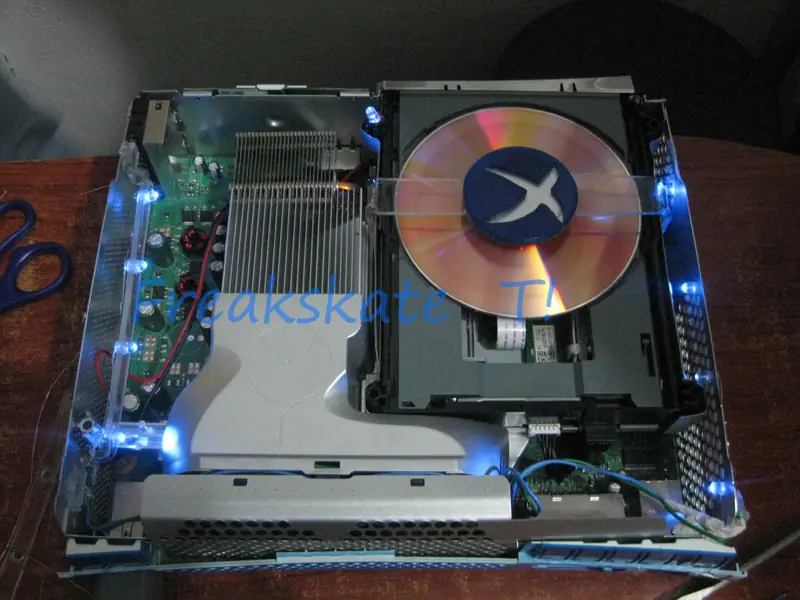

Asi se verá antes de tapar (le puse un dvd cualquiera, ya que corría el riesgo de rayarse si no quedaba bien)

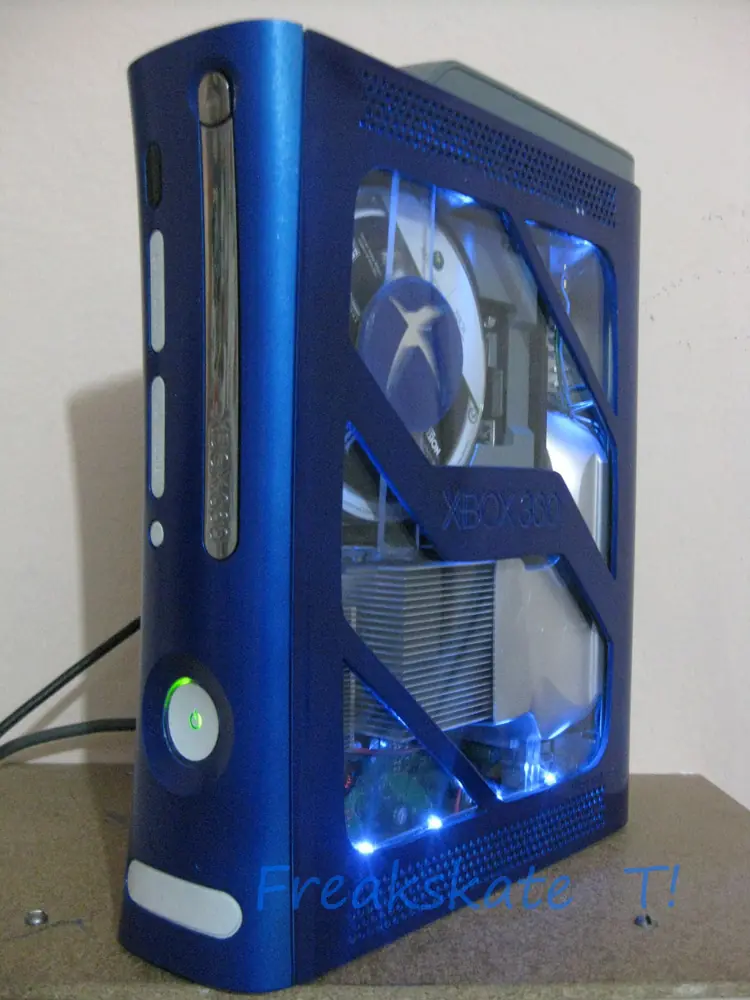

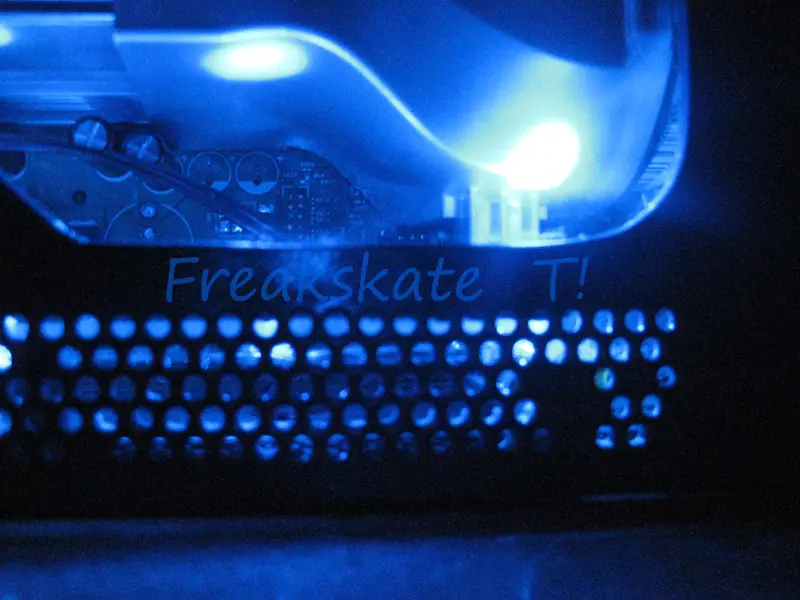

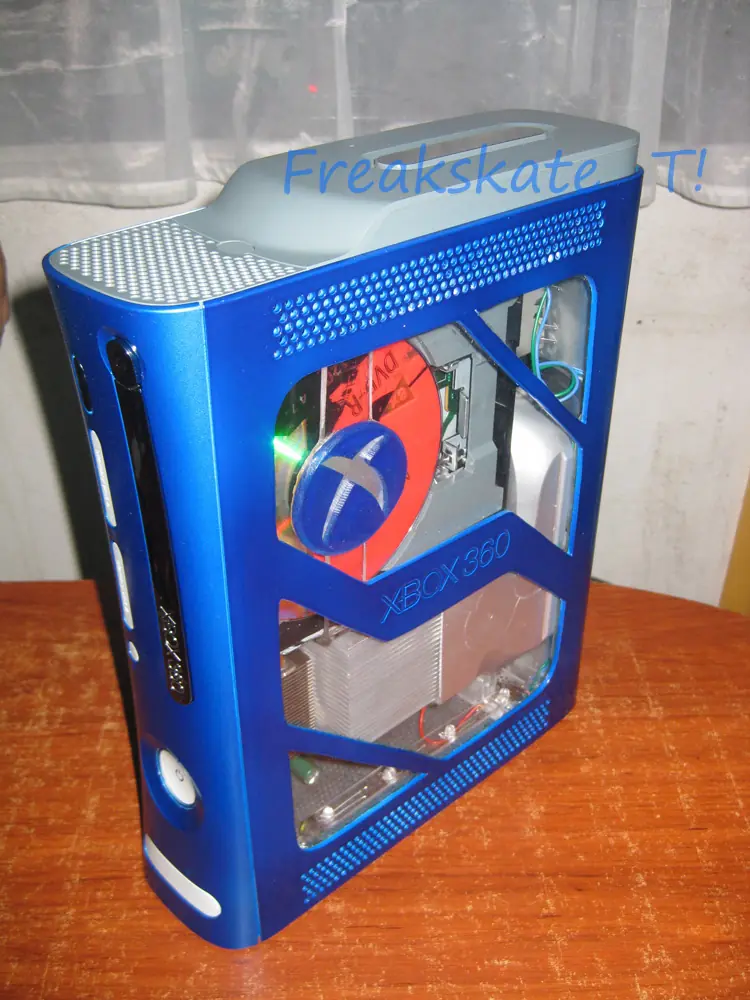

22° Por último armamos la consola y Vualá!!!

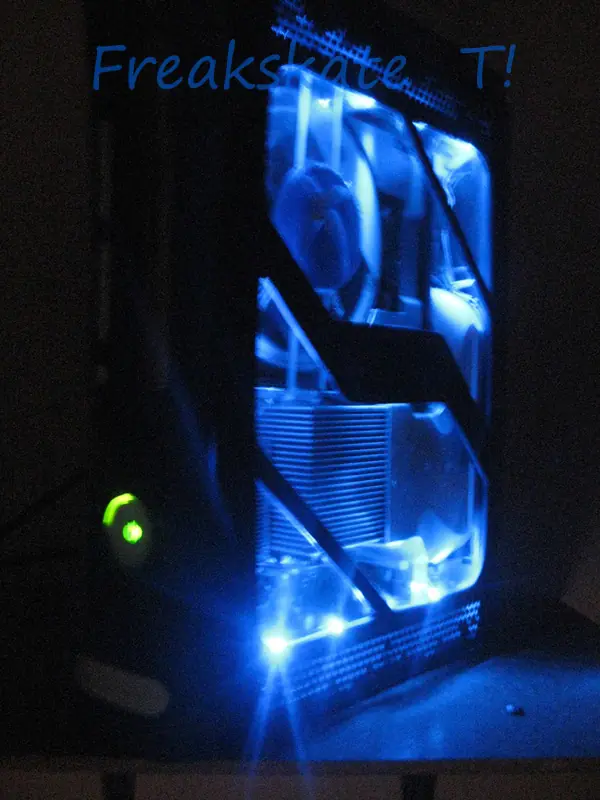

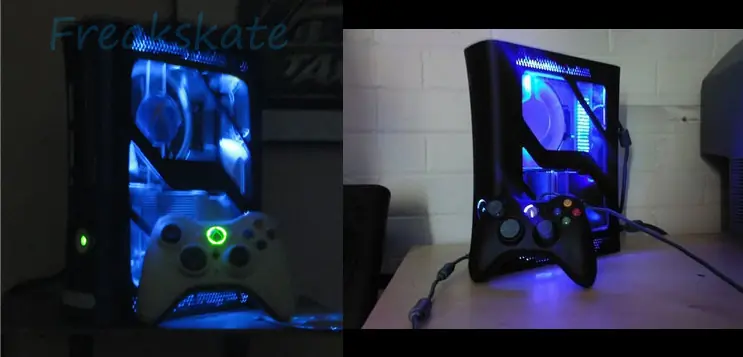

Trabajo finalizado
Comparación (lo mejor que se pudo)
Les dejo 1 minutito de video del resultado, chéquenlo en funcionamiento
La verdad para hacer esto se necesita mucha paciencia, a veces te falta algo y no lo puedes conseguir, se te va
el tiempo rapidísimo, el proceso duro 3 días con una que otra desvelada. Mas o menos me gasté como 100 pesos=30 mangos=unos 10 dólares.
Remodelación...
Con el uso que le fui dando a la consola, el lector lite-on dejó de funcionar con el clásico "abrir bandeja" ya no leía los discos, y adquirí otra "Samsung" también la pintura no resistio mucho al ambiente y/ó superficies por lo cuál se dañó y se detetioró un poco, por lo que decidí darle unos toques de remodelación y espero que les guste..

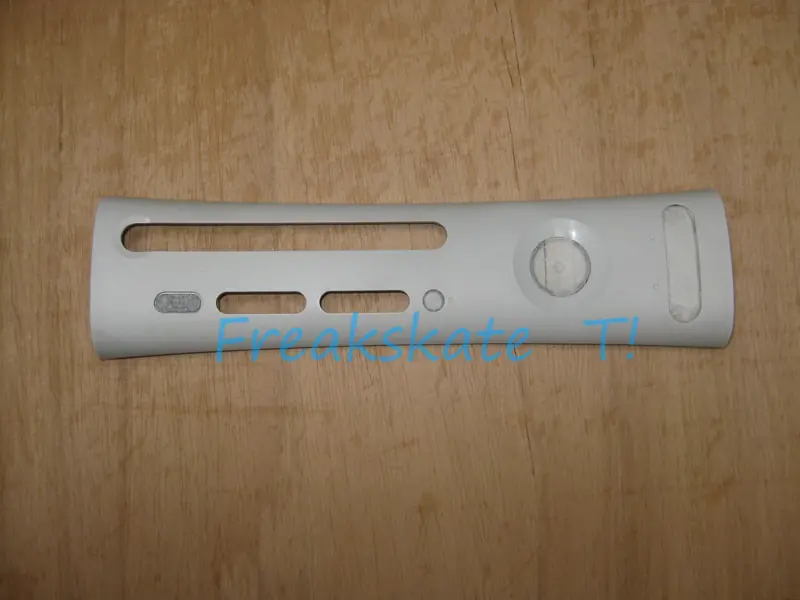

Usé la misma carcaza, solo compré una tapa delantera nueva. En esta ocasión se utilizó pintura automotriz en primera porque es más duradera y de mejor calidad, y en segundo, por la variedad de colores que puedes elegir, mi cuñado compró pintura para un vocho (fusca) y éste color se utilizó (es como verde jade)

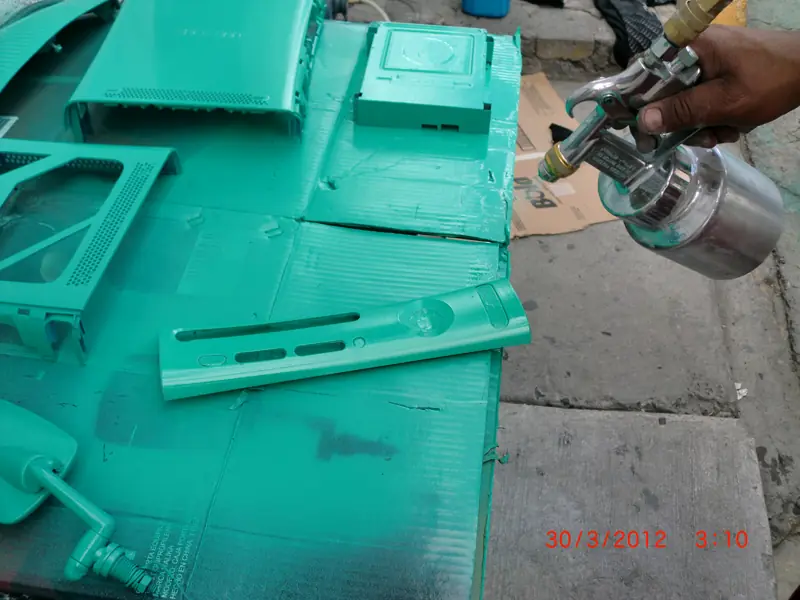

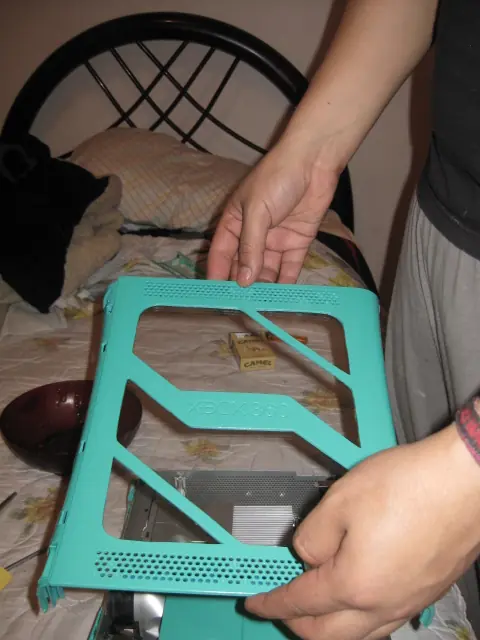

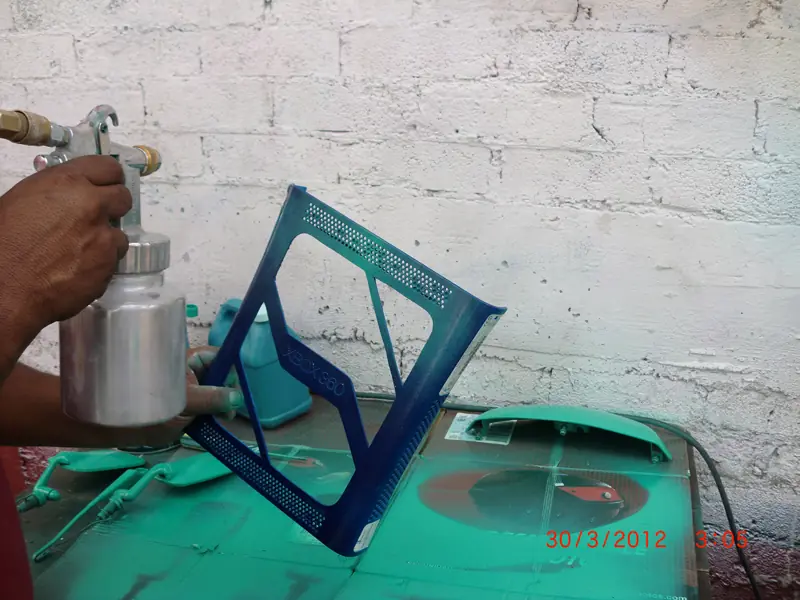

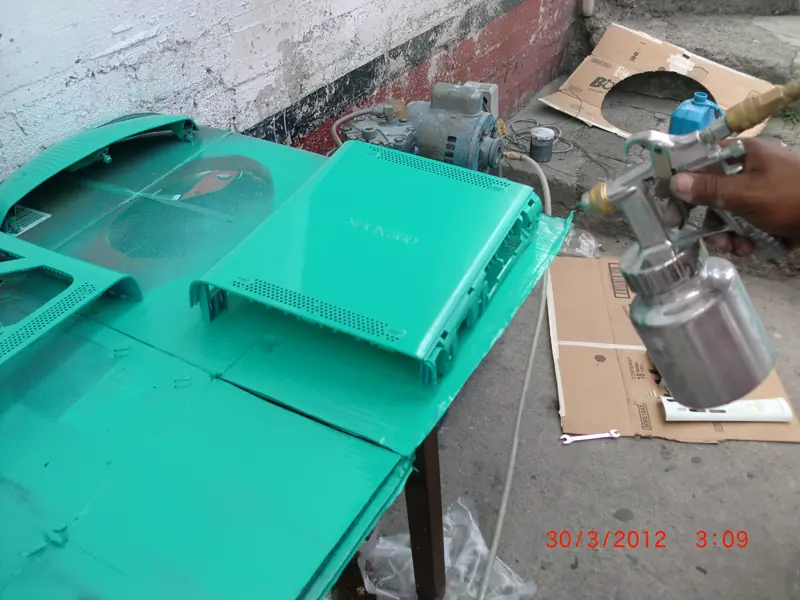

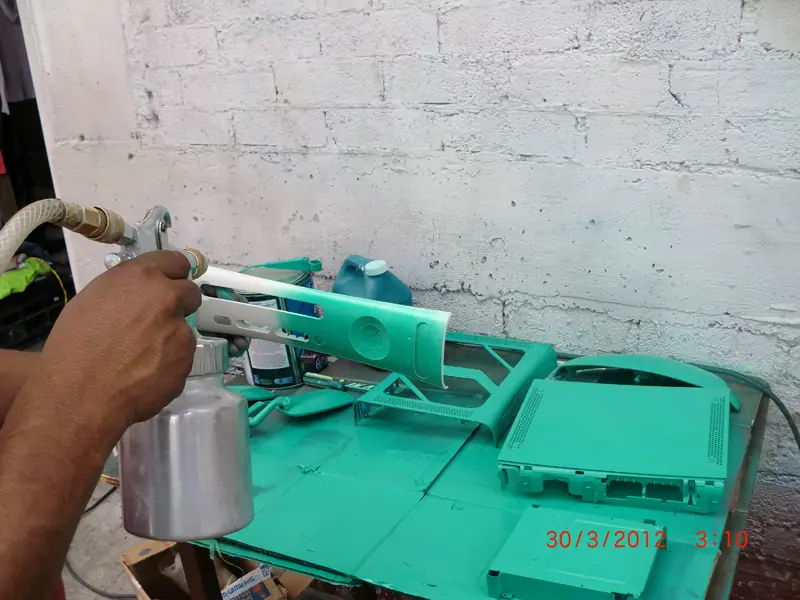

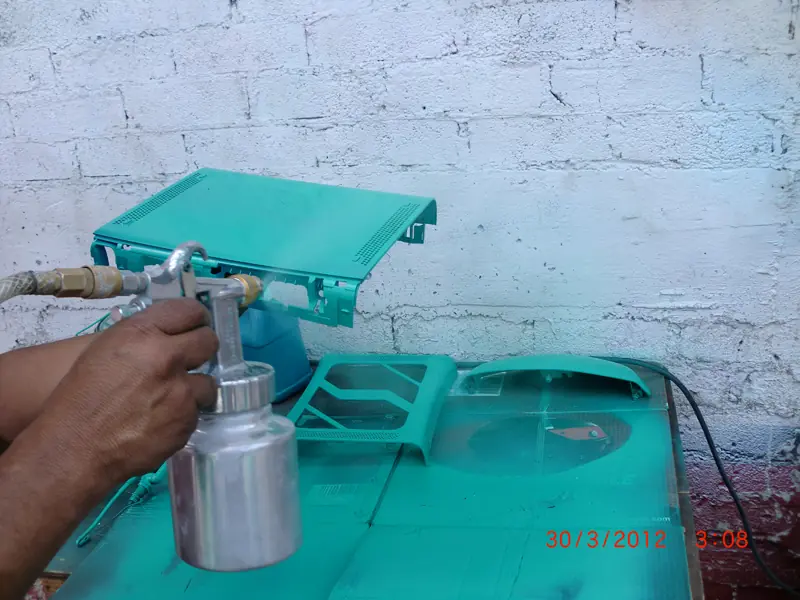

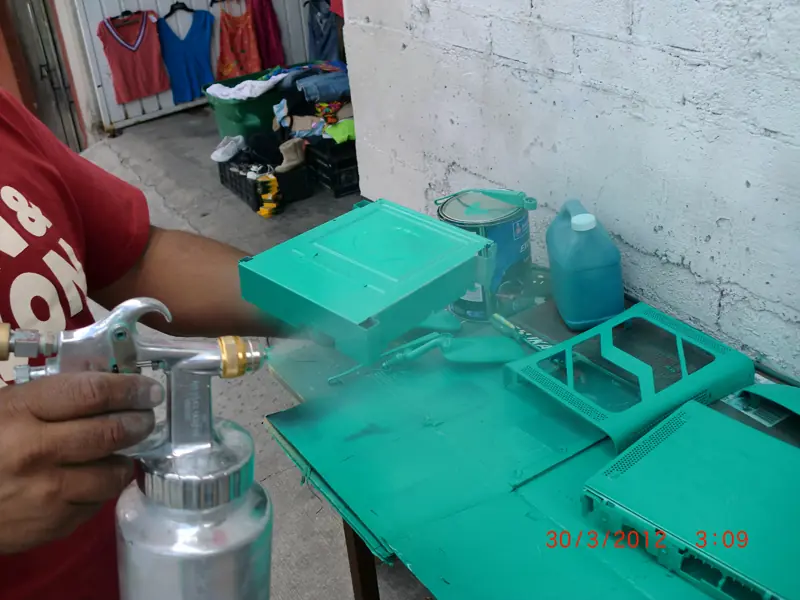

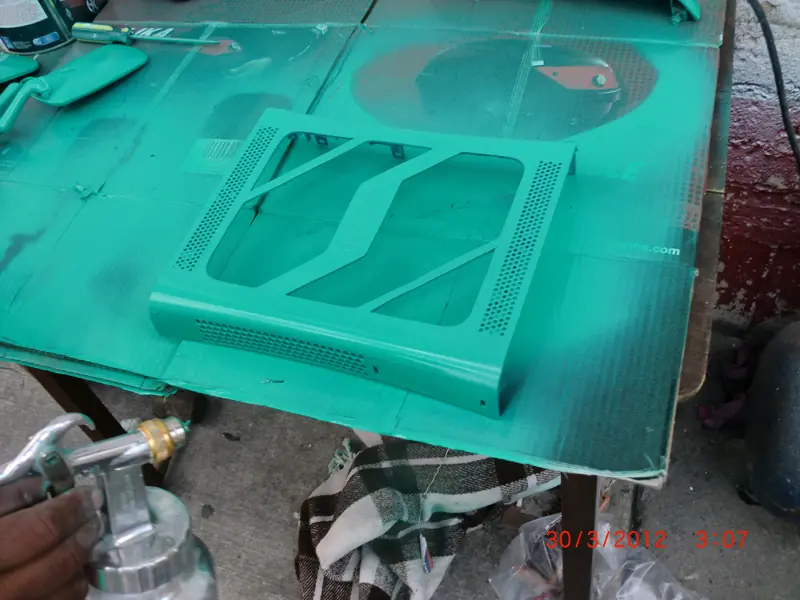

1° empezamos con el pintado de la carcaza, sólo que ahora usamos una compresora para pintar automóviles, fue excelente ya que es mucho más fácil y es más uniforme el pintado.

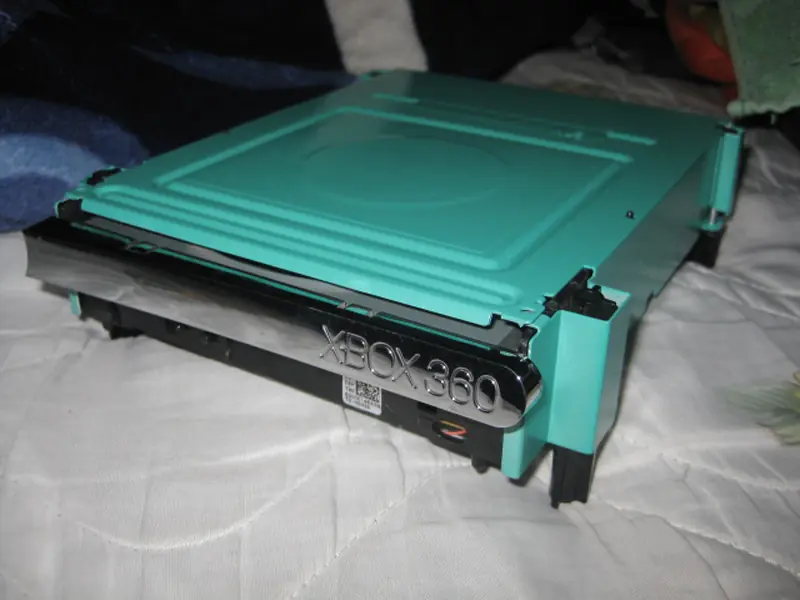

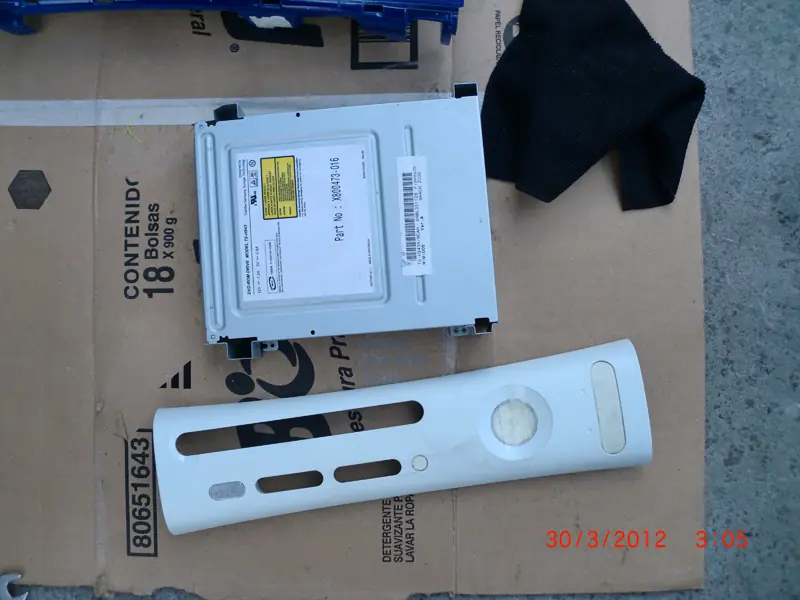

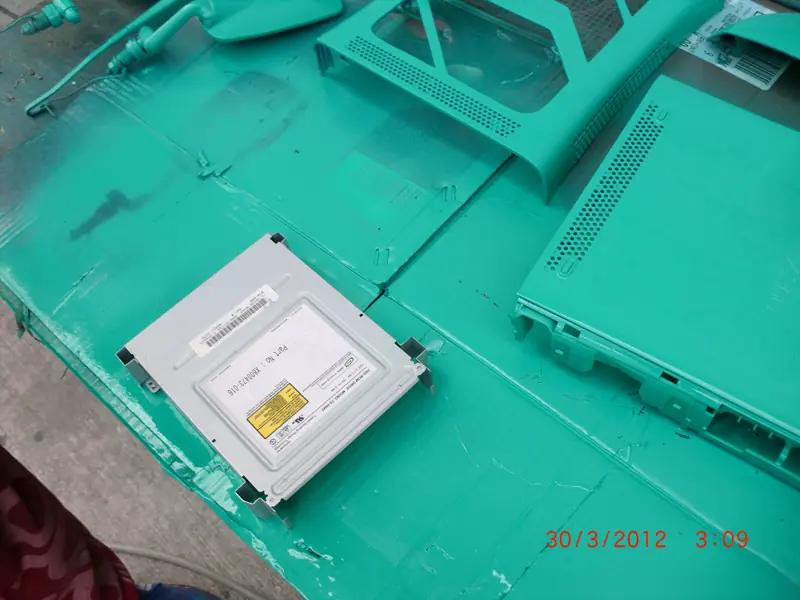

2° Quité la tapa de la lectora para pintarla del mismo color

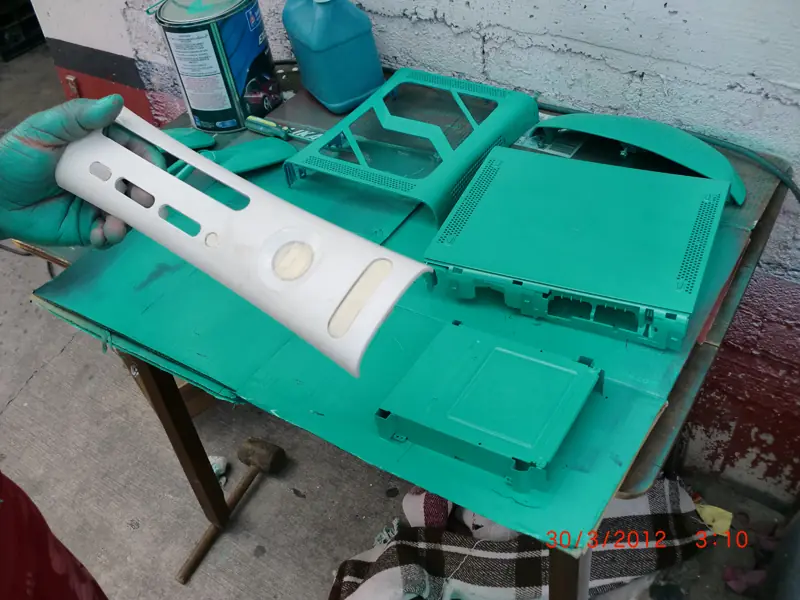

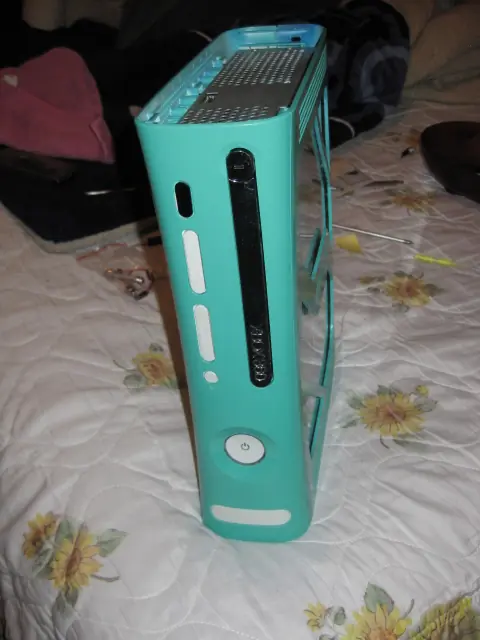

3° Por último la tapa frontal

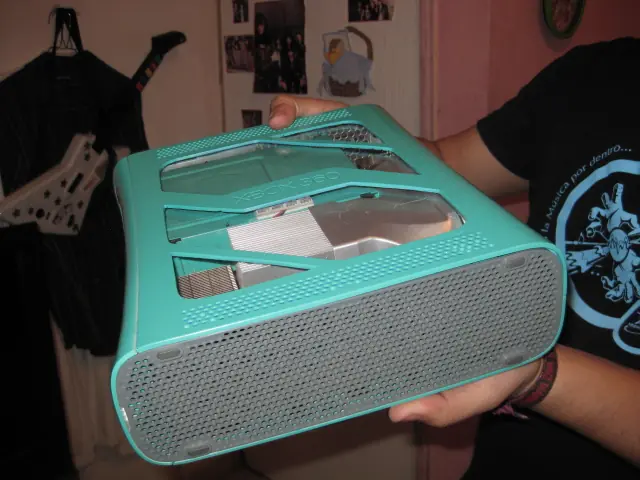

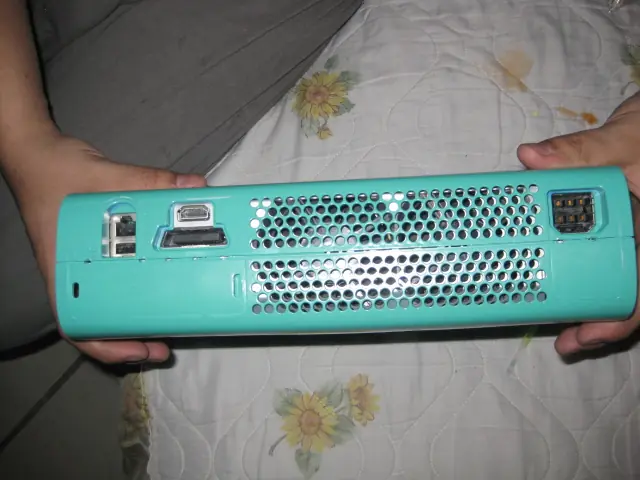

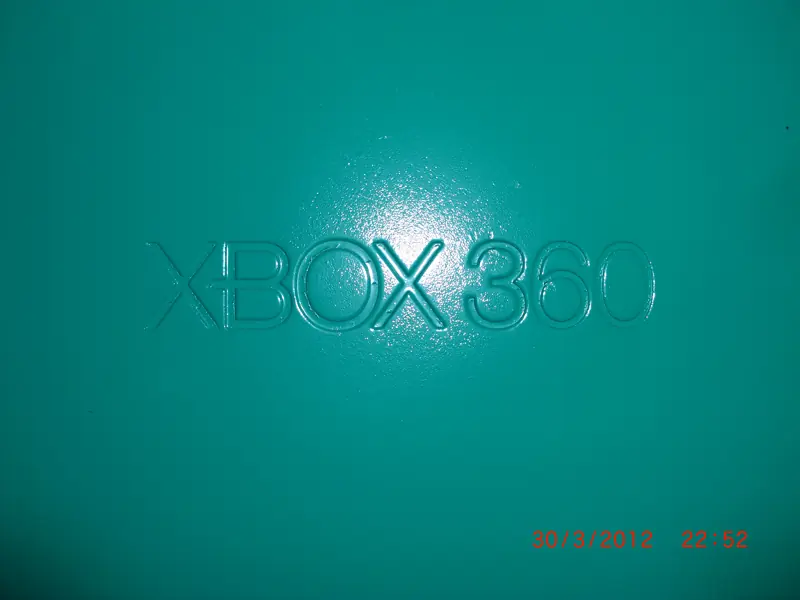

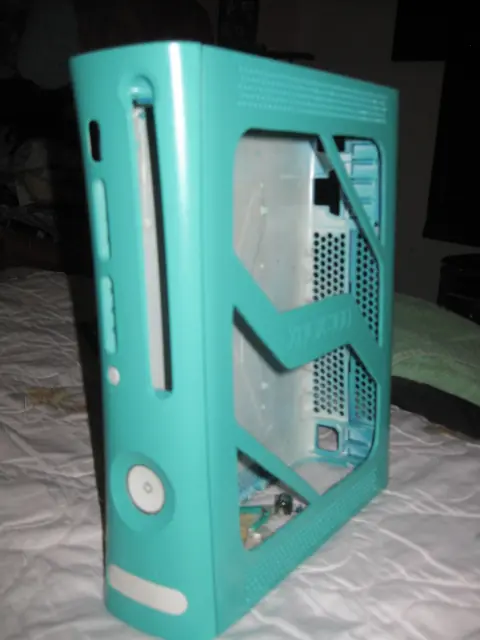

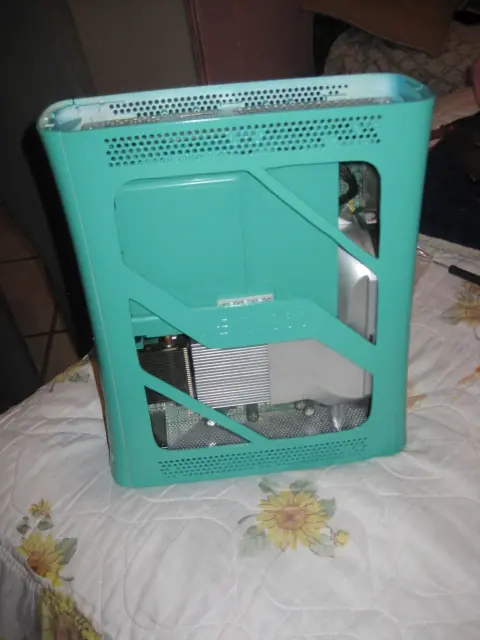

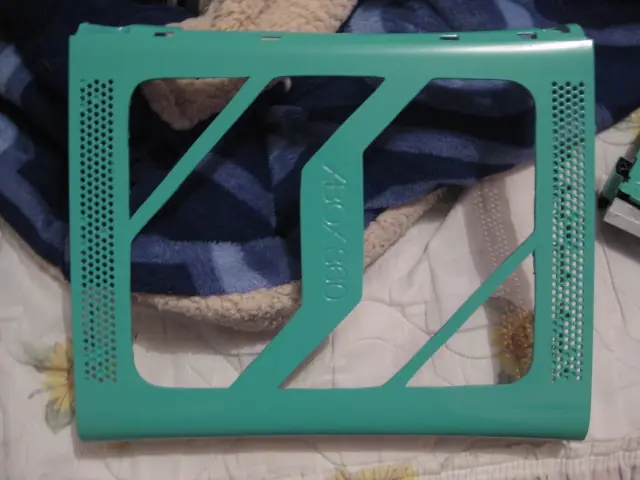

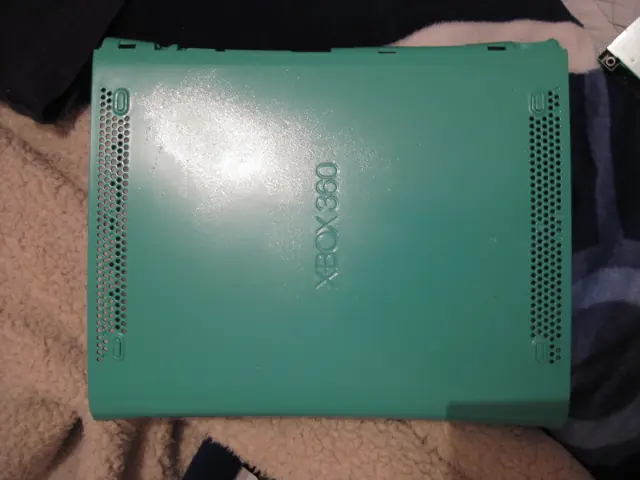

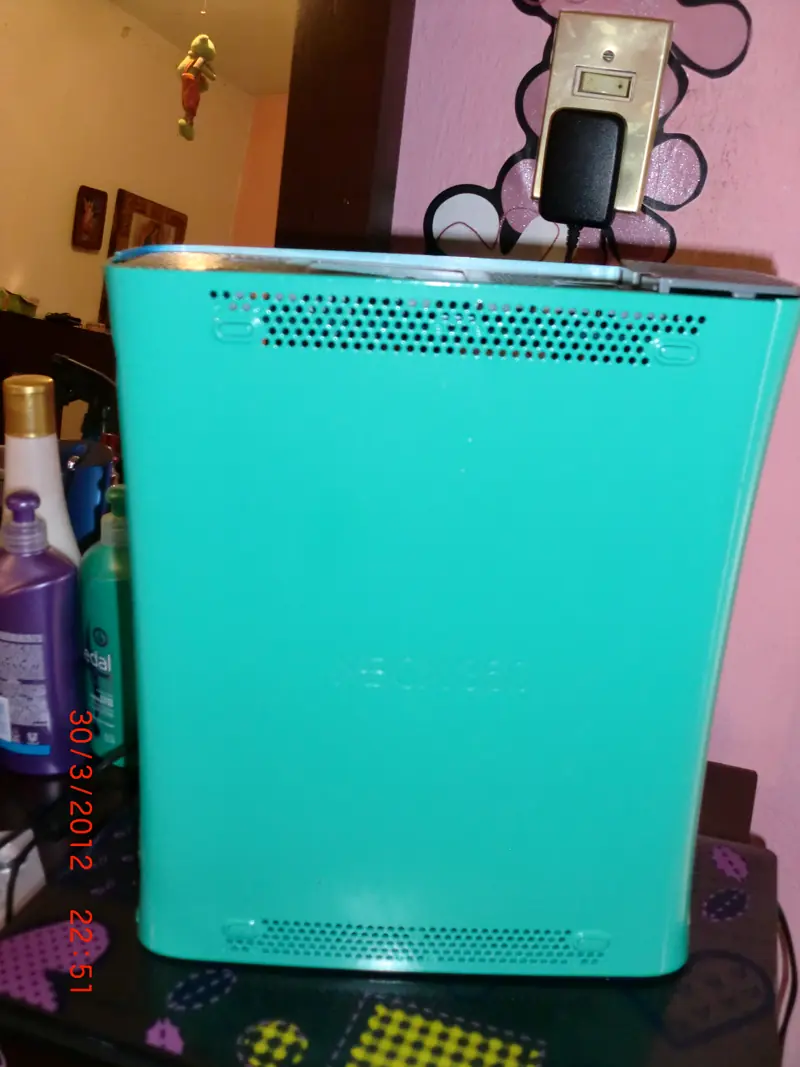

4° La pintura secó sin problemas de un día para otro (excelente) a comparación de la de spray que a los 2 día seguía fresca en algunas partes, estos fueron los resultados, aqui la tapa de la lectora, y la carcaza pintada y antes de montar

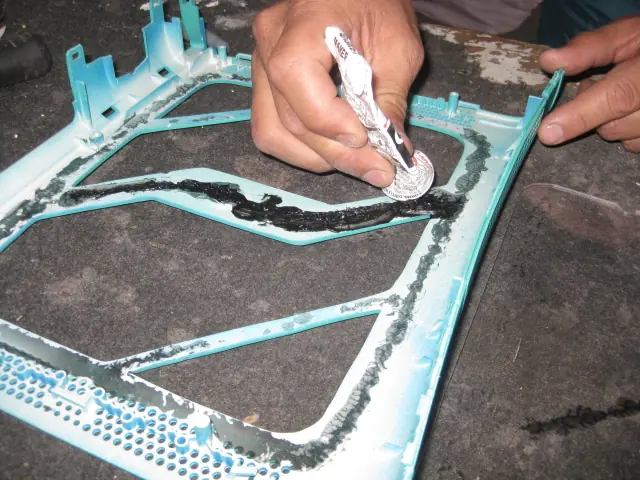

5° Para pintar la parte cortada, se retiró el acrílico, y ya secado se volvió a pegar con silicón negro, hubiera quedado mejor con tornillos y tuerca en los 4 extremos, pero aquella vez no contabamos con el material

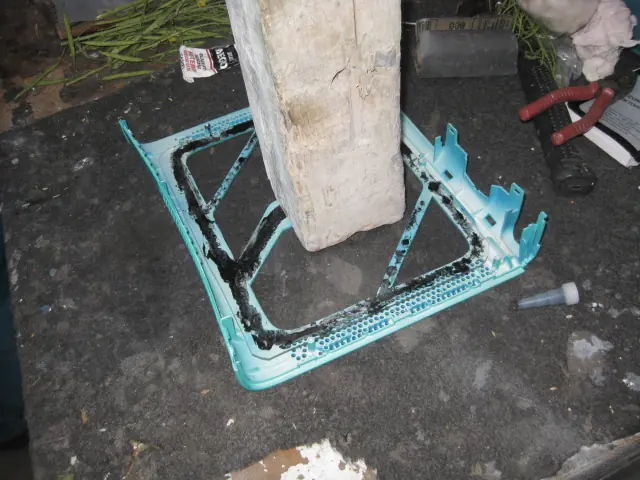

6° Para secar pusimos algo más ó menos pesado, solo encontramos un pedazo de madera nada que dañara el acrílico

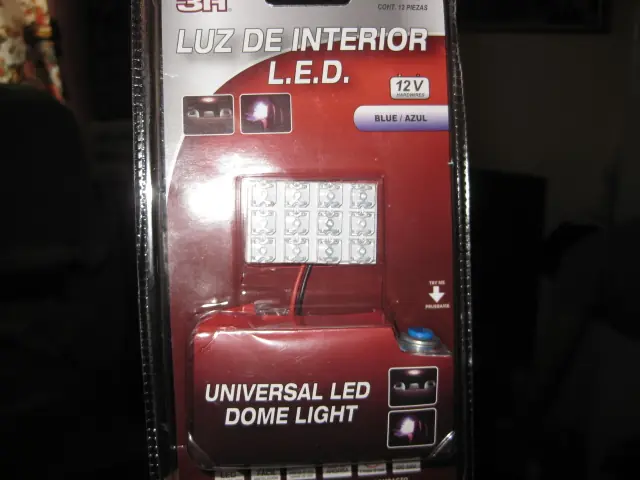

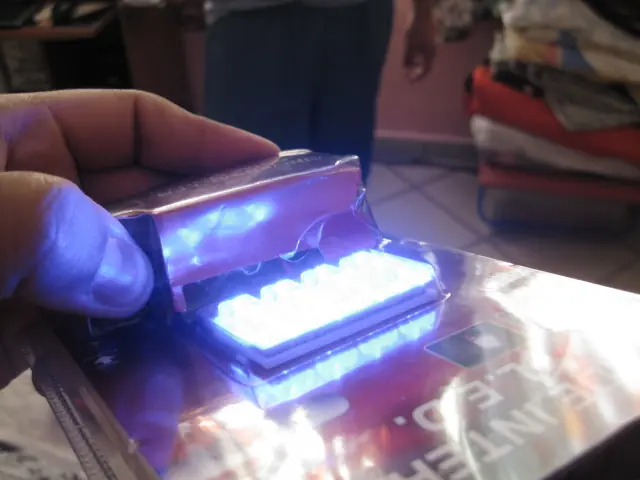

7° Anteriormente usamos nuestro propio sistema de leds con su resistencia, ahora me fui a un "AutoZone" cerca de mi casa, dónde compré este cuadrito de minileds que me costo $99 pesos ($10 dls. aprox) funcionan con 12v, sólo tenían en color azul, había otro sistema como es el de tiras, pero no contaba con mucho presupuesto

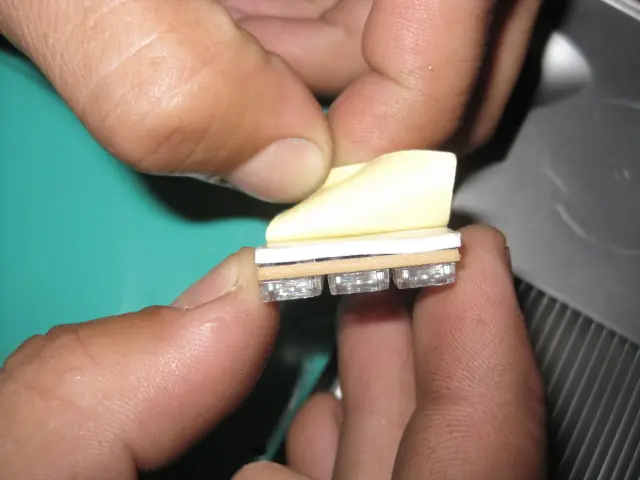

8° Aquí de prueba, tenia su propio pegamento para adherirlo

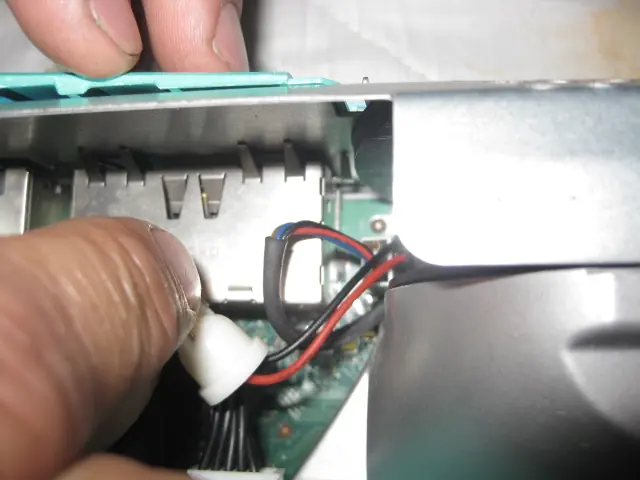

9° Para conectar los leds, puenteamos los cables al conector del ventilador, estos trabajan a 12v también, al unirlos baja un poco la velocidad de los coolers, si tienes una consola vieja, recomiendo utilizar un intercooler, porque las consolas del 2008 en adelante tienen menos problemas de sobrecalentamiento

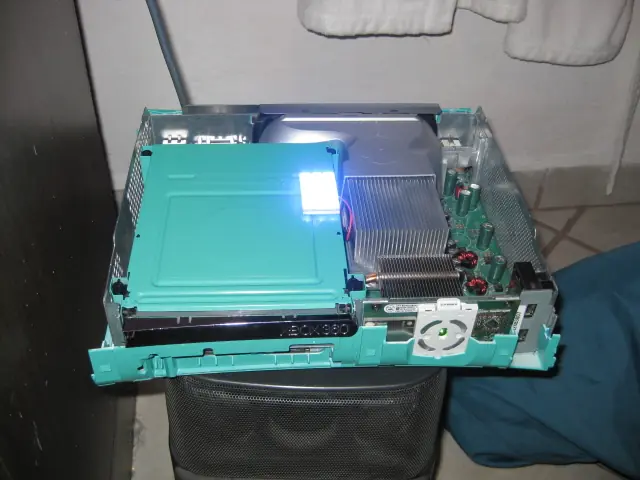

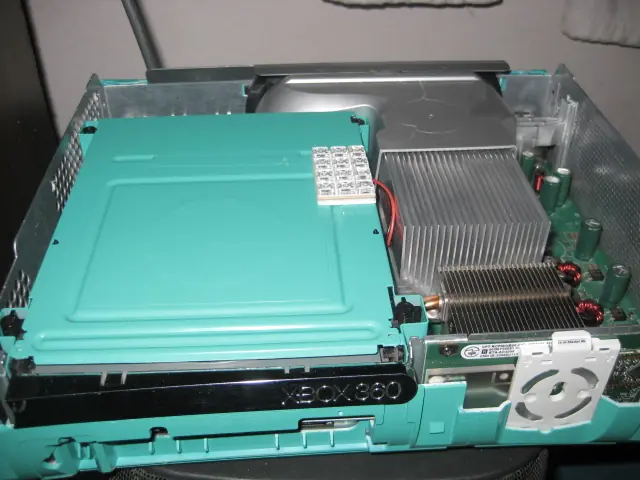

10° Aquí lo pegamos y lo probamos antes de armar la consola, éste fue el mejor lugar para colocarlo ya que en otro lado se pierde la luz por el espacio reducido, en medio dispersa un poco la luz, la verdad no se ve nada mal
10° Es hora de armar la Xbox

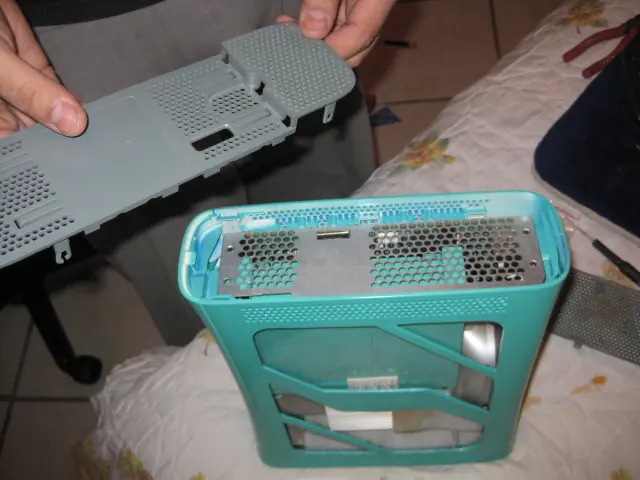

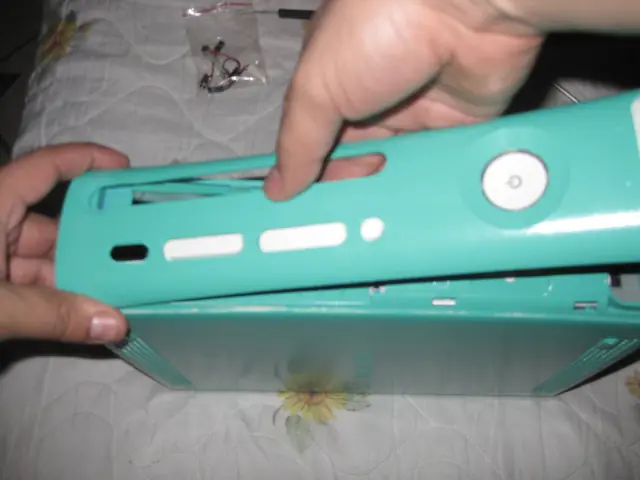

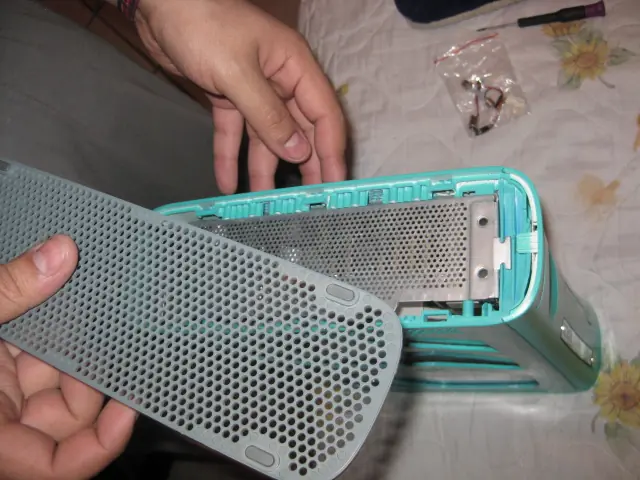

11° Ponemos las tapas inferior y superior (tengan cuidado con éstas tapas, ya que tienen unas pestañitas un poco delicadas y para cerrar bien tienen que hacer un click)

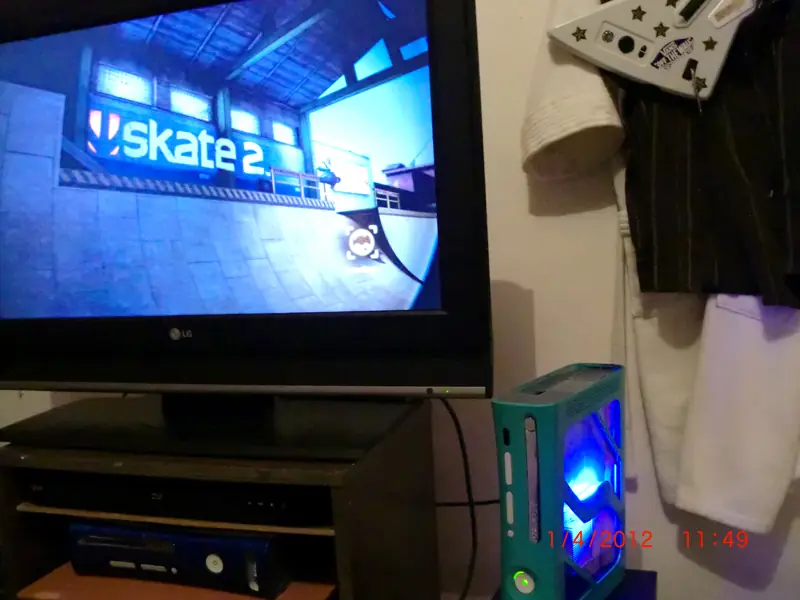

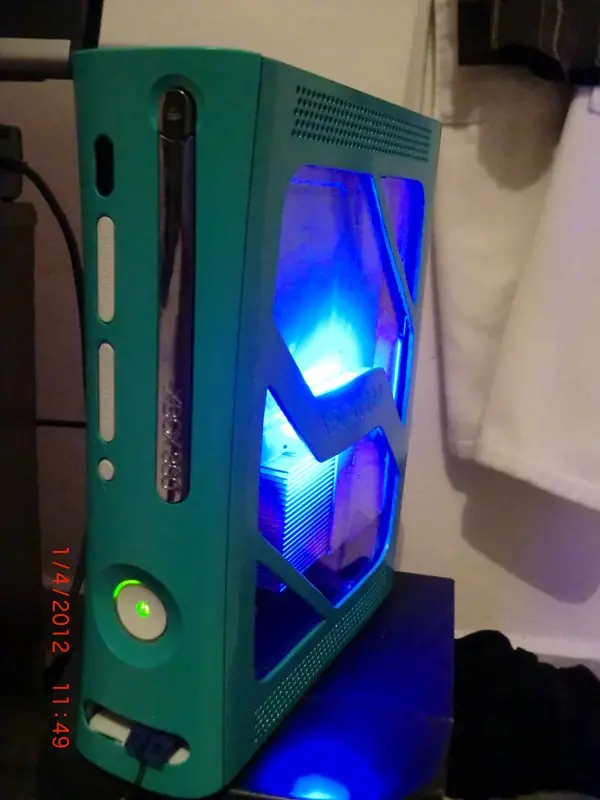

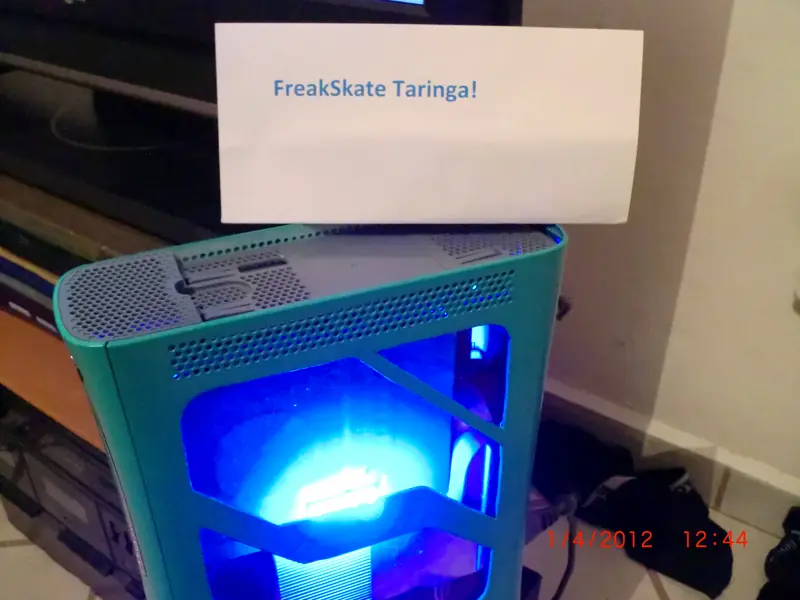

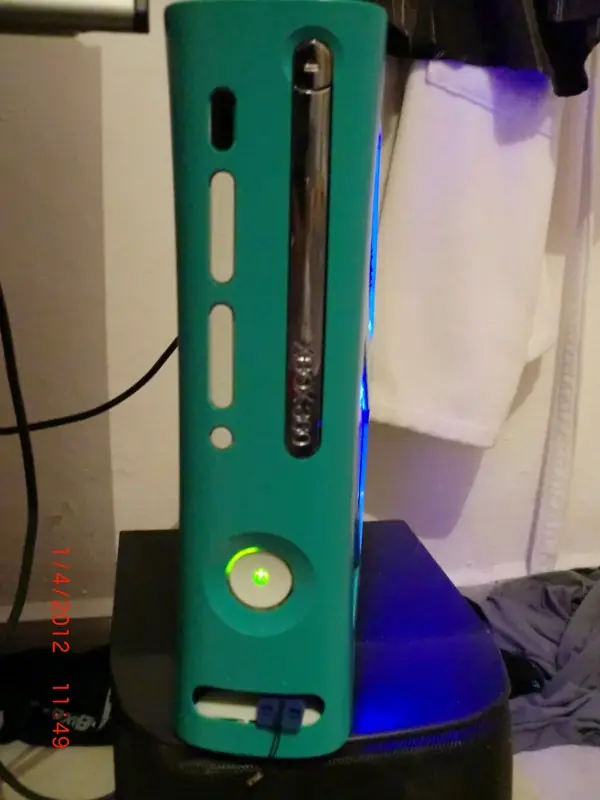

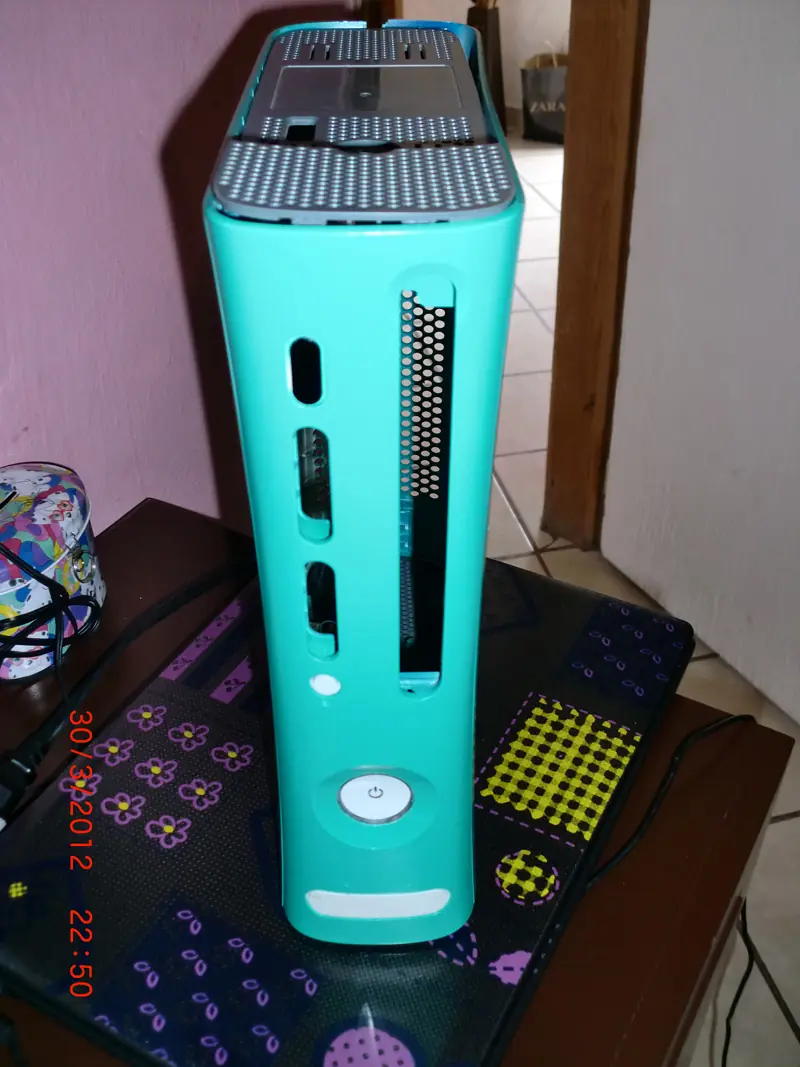

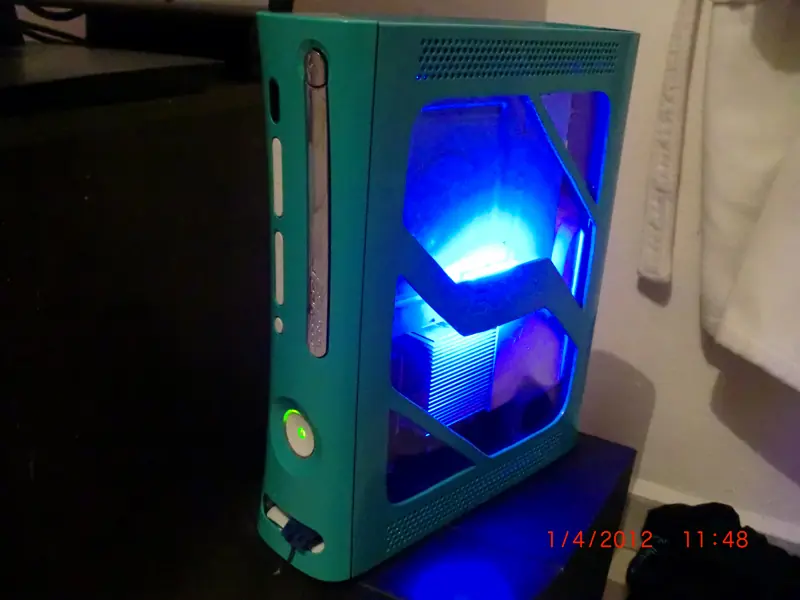

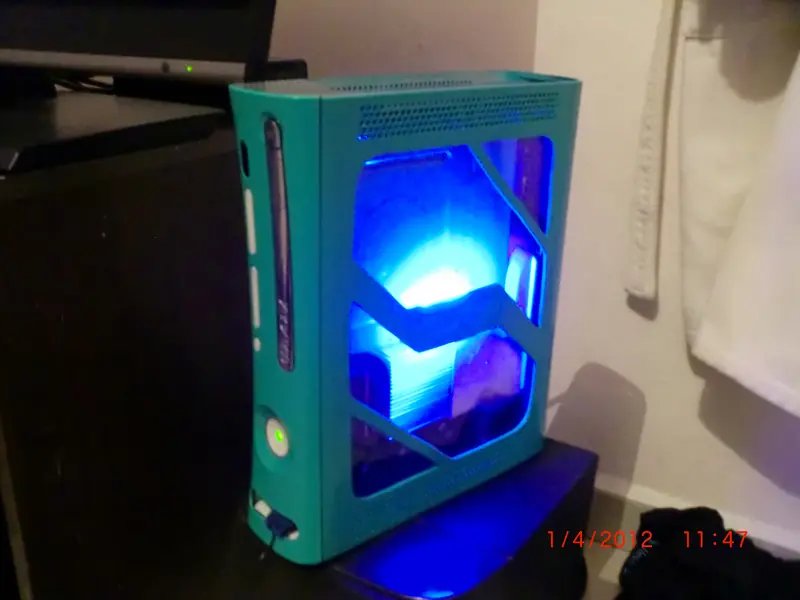

12° He aquí el resultado espero les guste (no cuento con disco duro ya que lo estoy usando en otra consola, cuando me banearon, compré otra usada por ML y guardé ésta para modificarla y jugar con discos copia y la otra con originales)...

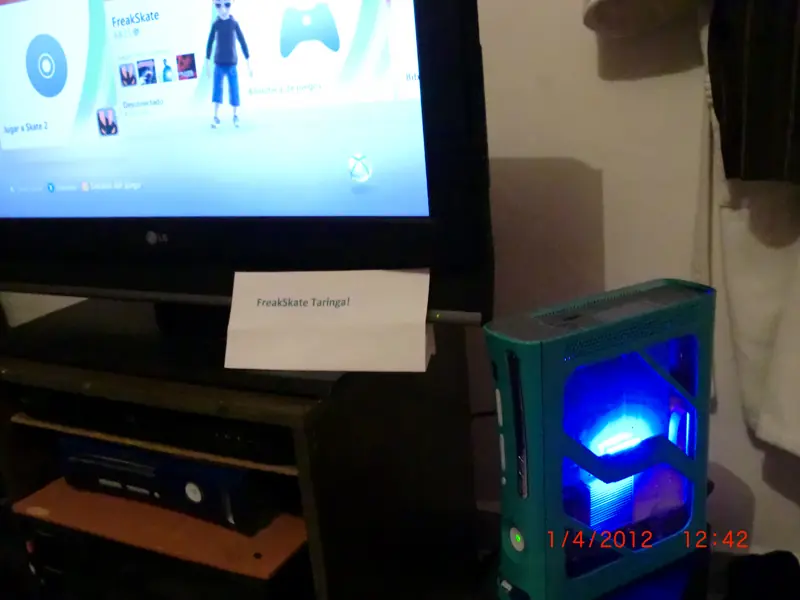

La certificada, con mi perfil en Live
Acá les dejo un último video de cómo funciona...
Para optimizar el cargado del post, reduje el tamaño de las fotos a 800x600 px
Espero les haya gustado nuestro Modd de Xbox 360, me gustaría leer tu opinión, si te quieres aventurar a hacer la tuya, puedo ayudarte ó seguir el post, no es mucha ciencia.
